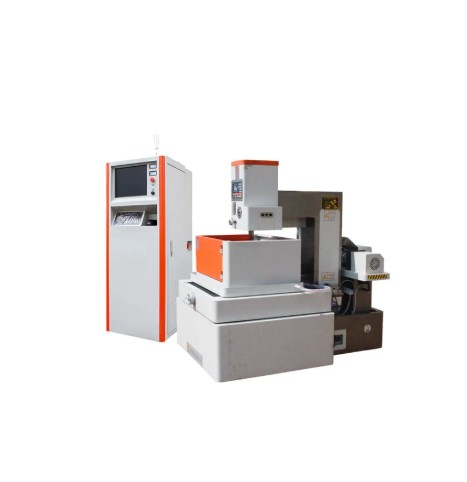

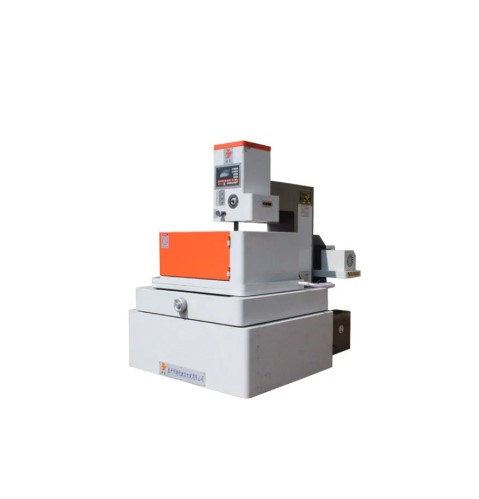

Máy cắt dây EDM tốc độ trung bình TRS40

MÁY CẮT DÂY EDM TỐC ĐỘ TRUNG BÌNH TRS40

Dây molypden tái sử dụng – cắt chính xác – vận hành ổn định – tối ưu chi phí gia công

Trong gia công EDM, chi phí dây cắt và độ ổn định của máy ảnh hưởng trực tiếp đến hiệu quả sản xuất. TRS40 được phát triển theo hướng vừa kiểm soát tốt chi phí vận hành, vừa duy trì độ chính xác và chất lượng cắt cao.

Điểm đáng chú ý của TRS40 là sử dụng dây molypden có thể tái sử dụng thay cho dây đồng thau dùng một lần. Kết hợp cùng hệ thống linh kiện đến từ các thương hiệu uy tín như HIWIN, NSK, Panasonic và vít me bi đai ốc kép P3, máy mang đến nền tảng vận hành ổn định cho các yêu cầu gia công chính xác.

💰 DÂY MOLYPDEN TÁI SỬ DỤNG – TỐI ƯU CHI PHÍ

Thay vì sử dụng dây đồng thau dùng một lần, TRS40 sử dụng dây molypden có khả năng tái sử dụng.

Điều này giúp giảm đáng kể chi phí liên quan đến vật tư dây cắt trong quá trình sản xuất, đồng thời vẫn đáp ứng yêu cầu về độ chính xác và chất lượng bề mặt gia công.

Đây là lựa chọn phù hợp cho những doanh nghiệp muốn kiểm soát chi phí gia công nhưng vẫn cần một hệ thống EDM có độ ổn định cao.

🏗️ THÂN MÁY DẠNG CHỮ C – CỨNG VỮNG, ỔN ĐỊNH

TRS40 được thiết kế theo phong cách máy cắt dây tốc độ chậm, với thân máy dạng chữ C có độ cứng vững tốt.

Kết cấu chắc chắn giúp máy duy trì trạng thái vận hành ổn định trong quá trình gia công, đồng thời tạo nền tảng cơ khí cần thiết cho các yêu cầu cắt chính xác.

Máy được đúc bởi nhà sản xuất nổi tiếng, hướng đến sự mạnh mẽ, bền bỉ và ổn định trong vận hành lâu dài.

⚙️ LINH KIỆN CAO CẤP – NỀN TẢNG CHO ĐỘ CHÍNH XÁC

TRS40 sử dụng nhiều linh kiện đến từ các thương hiệu cao cấp, góp phần duy trì độ ổn định và độ chính xác của toàn bộ hệ thống.

🔹 Ray dẫn hướng tuyến tính HIWIN: độ kín và độ ổn định tốt, hỗ trợ máy vận hành ổn định trong thời gian dài.

🔹 Vòng bi NSK Nhật Bản: sử dụng trong các vị trí cần độ tin cậy và độ chính xác cơ khí.

🔹 Vít me bi đai ốc kép P3 cấp quân sự: hỗ trợ chuyển động chính xác và ổn định.

🔹 Hệ thống servo Panasonic Nhật Bản: kiểm soát chuyển động chính xác, góp phần nâng cao chất lượng gia công.

🔹 Trục vít dẫn hướng chính xác: sử dụng linh kiện từ các thương hiệu nổi tiếng, tạo nền tảng chuyển động ổn định cho hệ thống.

🧵 CƠ CẤU CĂNG DÂY HAI CHIỀU – DÂY CHẠY ỔN ĐỊNH

Một trong những điểm quan trọng của máy cắt dây EDM là khả năng duy trì trạng thái làm việc ổn định của dây.

TRS40 sử dụng cấu trúc căng dây hai chiều với độ căng không đổi, giúp dây molypden di chuyển trơn tru, đồng đều và ổn định trong quá trình gia công.

Cơ cấu này góp phần hạn chế những biến động không mong muốn của dây, từ đó hỗ trợ duy trì chất lượng cắt trong suốt quá trình làm việc.

💦 GIỮ DÂY CHẮC CHẮN – HỖ TRỢ LUỒN DÂY DỄ DÀNG

TRS40 được trang bị thiết bị giữ dây chuyên dụng kết hợp cùng vòi phun nước thương hiệu nổi tiếng.

Thiết kế này vừa giúp giữ dây chắc chắn, vừa hỗ trợ giải quyết vấn đề luồn dây khó khăn, giúp quá trình chuẩn bị và vận hành máy thuận tiện hơn.

🔧 TỰ ĐỘNG NẠP NHIÊN LIỆU – DỄ BẢO TRÌ

Hệ thống nạp nhiên liệu tự động theo thời gian giúp giảm thao tác bảo trì thủ công và hỗ trợ máy duy trì trạng thái vận hành ổn định.

Thiết kế hướng đến việc bảo trì đơn giản, thuận tiện cho cả công tác chăm sóc máy tại xưởng và bảo trì tại chỗ.

⬆️ TRỤC CHÍNH TỰ ĐỘNG NÂNG HẠ

Trục chính của TRS40 có khả năng tự động nâng và hạ, giúp nâng cao hiệu quả sản xuất đồng thời hỗ trợ đảm bảo chất lượng cơ khí trong quá trình gia công.

Kết hợp với hệ thống truyền động và dẫn hướng chính xác, máy có thể đáp ứng các yêu cầu gia công cần độ ổn định cao.

🔄 BÁNH XE DẪN HƯỚNG – DÂY DI CHUYỂN ÊM, TUỔI THỌ CAO

TRS40 sử dụng bánh xe dẫn hướng thương hiệu nổi tiếng, giúp dây molypden được vận chuyển trơn tru trong hệ thống.

Thiết kế này hướng đến khả năng vận hành ổn định và tuổi thọ cao của cơ cấu dẫn dây, đặc biệt trong quá trình máy hoạt động liên tục.

📐 TÙY CHỌN THIẾT BỊ XOAY CÔN LỚN

Đối với những yêu cầu gia công côn lớn, TRS40 có thể trang bị thiết bị xoay côn lớn tùy chọn.

Thiết bị này không chỉ hỗ trợ đáp ứng yêu cầu về độ chính xác của côn lớn mà còn giúp đảm bảo hiệu quả thẳng hàng trong quá trình gia công.

🎯 KIỂM TRA ĐỘ CHÍNH XÁC BẰNG THIẾT BỊ CHUYÊN DỤNG

TRS40 được lắp đặt theo tiêu chuẩn cao và kiểm tra bằng các thiết bị đo độ chính xác cao như giao thoa kế laser.

Quá trình kiểm tra tập trung vào các yếu tố quan trọng như:

🔹 Độ chính xác định vị

🔹 Độ chính xác định vị theo phương thẳng đứng

🔹 Độ song song

🔹 Độ thẳng đứng của ray dẫn hướng

Nhờ đó, máy được kiểm soát chặt chẽ về độ chính xác cơ khí và đáp ứng các tiêu chuẩn quốc gia theo thông tin từ nhà sản xuất.

📊 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Tên sản phẩm	Máy cắt dây EDM tốc độ trung bình TRS40
Hành trình bàn làm việc	400 × 500 mm
Độ dày cắt tối đa	300 mm
Độ côn gia công	6°/80 mm
Tốc độ gia công	≥160 mm²/phút
Trọng lượng phôi	450 kg
Đường kính dây	0.10–0.20 mm
Dung dịch làm việc	Dung dịch cắt dây chuyên dụng
Độ chính xác	≤0.01 mm
Độ xung di chuyển bàn làm việc tương đương	0.001 mm
Điện áp	50Hz, 380V
Kích thước (D × R × C)	1750 × 1350 × 2200 mm
Chứng nhận	ISO, CE
Trọng lượng máy	1600 kg
Công suất	1.5 kW

🔥 TRS40 – GIẢI PHÁP EDM CÂN BẰNG GIỮA CHI PHÍ VÀ ĐỘ CHÍNH XÁC

Với dây molypden tái sử dụng, kết cấu máy dạng chữ C cứng vững, hệ thống dẫn hướng và truyền động từ các thương hiệu cao cấp cùng khả năng kiểm soát độ chính xác đến ≤0,01 mm, TRS40 hướng đến những xưởng gia công cần một hệ thống cắt dây ổn định, chính xác và tối ưu chi phí vận hành.
