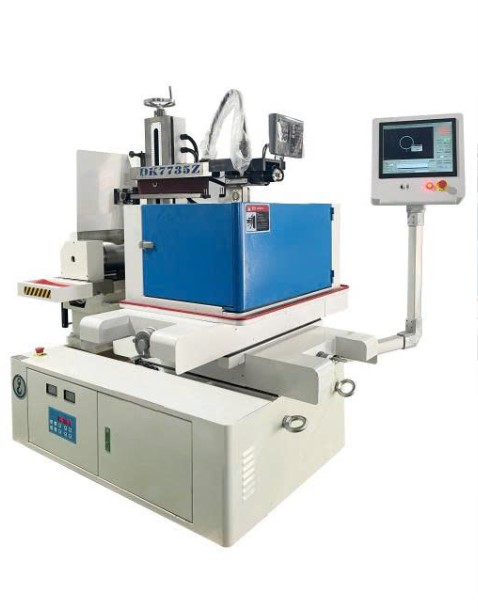

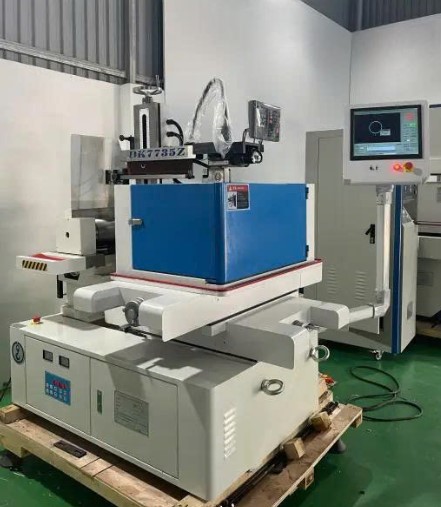

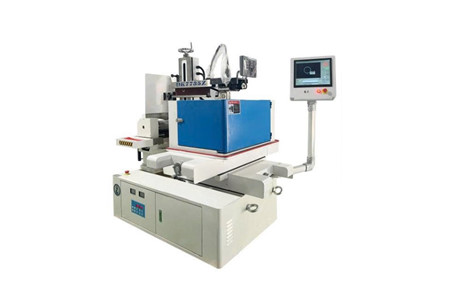

Máy cắt dây DK7735Z

MÁY CẮT DÂY DK7735Z – CẮT CHÍNH XÁC, GIA CÔNG BIÊN DẠNG PHỨC TẠP, CHINH PHỤC VẬT LIỆU CỨNG

Trong gia công cơ khí chính xác, những chi tiết có biên dạng phức tạp, góc nhỏ, khe hẹp hoặc vật liệu có độ cứng cao luôn đòi hỏi một giải pháp gia công chuyên biệt. Máy cắt dây DK7735Z sử dụng công nghệ cắt dây tia lửa điện EDM, mang đến khả năng gia công linh hoạt cho khuôn mẫu, chi tiết máy và nhiều dạng phôi khó xử lý bằng các phương pháp phay, tiện thông thường.

Với kết cấu chắc chắn, điều khiển số, động cơ bước cho các trục X, Y, U, V cùng khả năng cắt nhiều lần để cải thiện chất lượng bề mặt, DK7735Z là lựa chọn đáng chú ý cho các xưởng cơ khí đang tìm kiếm một thiết bị chính xác, ổn định và phù hợp với nhu cầu gia công khuôn mẫu chuyên nghiệp.

CẮT BIÊN DẠNG PHỨC TẠP – MỞ RỘNG KHẢ NĂNG GIA CÔNG

Điểm mạnh nổi bật của công nghệ EDM dây là khả năng xử lý những biên dạng mà phương pháp gia công cơ khí truyền thống gặp nhiều hạn chế.

⚙️ Gia công khuôn dập, khuôn mẫu: Phù hợp với các chi tiết yêu cầu biên dạng chính xác và độ ổn định cao trong quá trình gia công.

⚙️ Cắt bánh răng, cam và chi tiết máy: Hỗ trợ tạo hình các biên dạng phức tạp, khe hẹp và hình học khó tiếp cận.

⚙️ Gia công phôi có độ cứng cao: Có thể ứng dụng trên thép đã tôi, hợp kim cứng, đồng, nhôm và các vật liệu theo yêu cầu gia công.

⚙️ Phù hợp với nhiều ngành kỹ thuật: Có thể ứng dụng trong cơ khí chế tạo, khuôn mẫu và các lĩnh vực cần gia công chi tiết có hình dạng phức tạp.

ĐIỀU KHIỂN KỸ THUẬT SỐ – KIỂM SOÁT ĐƯỜNG CẮT LINH HOẠT

DK7735Z được trang bị hệ thống điều khiển kỹ thuật số, hỗ trợ thiết lập và điều chỉnh quá trình gia công theo yêu cầu của từng chi tiết.

Các trục X, Y, U, V sử dụng điều khiển Step Motor, giúp máy thực hiện chuyển động tọa độ theo chương trình gia công. Giao diện hiển thị hỗ trợ tiếng Trung và tiếng Anh, tạo thuận lợi cho kỹ thuật viên trong quá trình thiết lập thông số và vận hành.

Phần mềm điều khiển X8 cùng phương thức truyền dữ liệu qua cổng USB giúp quá trình đưa chương trình vào máy trở nên trực quan và thuận tiện hơn.

ĐỘ CHÍNH XÁC 0,012 MM – KIỂM SOÁT TỪNG ĐƯỜNG CẮT

Đối với gia công khuôn mẫu, sai số nhỏ có thể ảnh hưởng trực tiếp đến chất lượng chi tiết sau cùng. DK7735Z được thiết kế để đáp ứng những yêu cầu gia công cần kiểm soát chính xác.

Theo thông số kỹ thuật được cung cấp, máy đạt dung sai gia công cắt vuông 10 × 10 × 20 mm ở mức 0,012 mm. Đây là thông số quan trọng đối với các xưởng cần gia công chi tiết có yêu cầu cao về kích thước và hình dạng.

Bên cạnh đó, máy hỗ trợ độ côn tiêu chuẩn 6°/80 mm, mở rộng khả năng xử lý các chi tiết cần gia công biên dạng có độ nghiêng.

TỐC ĐỘ CẮT 180 MM²/PHÚT – TẬP TRUNG HIỆU QUẢ GIA CÔNG

Không chỉ chú trọng độ chính xác, DK7735Z còn được thiết kế hướng đến hiệu quả trong quá trình gia công.

Tốc độ cắt một lần nhanh nhất theo thông số kỹ thuật đạt 180 mm²/phút, kết hợp với tốc độ lô quấn dây có thể điều chỉnh trong khoảng 5–11,5 m/s.

Sự kết hợp giữa khả năng điều khiển tọa độ, tốc độ cắt và hệ thống dây cắt giúp máy đáp ứng nhiều nhu cầu gia công khác nhau, từ chi tiết đơn chiếc đến các công việc gia công khuôn mẫu thường xuyên.

CẮT NHIỀU LẦN – HƯỚNG ĐẾN BỀ MẶT GIA CÔNG TỐT HƠN

DK7735Z hỗ trợ phương pháp gia công nhiều lần nhằm cải thiện chất lượng bề mặt sau quá trình cắt.

Với bài test cắt vuông 10 × 10 × 20 mm trên vật liệu SKD có độ cứng 45–60 HRC, thông số độ nhám bề mặt cắt 3 lần tốt nhất được cung cấp ở mức ≤ 2.5 Ra.

Điều này đặc biệt hữu ích khi gia công các chi tiết khuôn hoặc chi tiết máy cần tiếp tục hoàn thiện bề mặt sau công đoạn cắt dây.

KẾT CẤU MÁY VỮNG CHẮC – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

Một hệ thống cắt dây chính xác không chỉ phụ thuộc vào bộ điều khiển mà còn cần một kết cấu cơ khí đủ chắc chắn để duy trì độ ổn định trong quá trình làm việc.

DK7735Z sử dụng kết cấu máy chắc chắn, với trọng lượng máy 1.200–1.350 kg tùy model, tạo nền tảng cơ khí ổn định khi gia công.

Thiết kế này hướng đến khả năng hạn chế ảnh hưởng của rung động cơ học trong quá trình vận hành, đồng thời đáp ứng nhu cầu gia công liên tục tại các xưởng cơ khí và cơ sở sản xuất khuôn mẫu.

HAI MODEL – LINH HOẠT CHỌN CẤU HÌNH THEO NHU CẦU

Dòng máy được cung cấp với hai cấu hình DKLA7735 và DKLA7745, đáp ứng các nhu cầu khác nhau về hành trình gia công và kích thước phôi.

Thông số	DKLA7735	DKLA7745
Hành trình gia công Y × X × Z (mm)	350 × 450 × 400	450 × 550 × 400
Hành trình trục U, V (mm)	30 × 30	30 × 30
Kích thước bàn máy (mm)	500 × 720	600 × 820
Kích thước máy (mm)	1700 × 1400 × 1900	1800 × 1500 × 1900
Tải trọng phôi lớn nhất (kg)	400	500
Trọng lượng máy (kg)	1200	1350

Với tải trọng phôi tối đa 400 kg ở DKLA7735 và 500 kg ở DKLA7745, dòng máy có khả năng đáp ứng nhiều kích thước và khối lượng phôi trong thực tế sản xuất.

HỆ THỐNG DÂY CẮT VÀ LÀM MÁT – HỖ TRỢ GIA CÔNG LIÊN TỤC

DK7735Z sử dụng dây cắt có đường kính 0,10–0,20 mm, kết hợp hệ thống làm mát bằng dầu làm mát pha nước.

Thùng nước làm mát sử dụng cấu hình thùng dầu tiêu chuẩn, hỗ trợ duy trì điều kiện làm việc phù hợp trong quá trình cắt dây.

⚙️ Nguồn điện: 380V – 50Hz

⚙️ Công suất điện: 3 kW

⚙️ Đường kính dây cắt: 0,10–0,20 mm

⚙️ Tốc độ lô quấn dây: 5–11,5 m/s

⚙️ Độ côn tiêu chuẩn: 6°/80 mm

THÔNG SỐ KỸ THUẬT CHI TIẾT

Thông Số	Model DKLA7735	Model DKLA7745
Hành trình gia công Y*X*Z(mm)	350*450*400	450*550*400
Hành trình trục U,V(mm)	30 x 30	30 x 30
Kích thước bàn máy	500 x 720	600 x 820
Kích thước máy	1700*1400*1900	1800*1500*1900
Tải trọng phôi lớn nhất (kg)	400	500
Trọng lượng máy (kg)	1200	1350
Điều khiển X,Y,U,V	Step motto
Dung sai gia công	Cắt vuông 10*10*20 = 0.012mm
Độ nhám bề mặt cắt 3 lần tốt nhất (Ra)	Cắt vuông 10*10*20 ≤ 2.5 Ra ( Vật liệu SKD độ cứng 45-60HRC)
Tốc độ cắt 1 lần nhanh nhất	180≤mm2/phút
Độ côn tiêu chuẩn	6° /80mm
Đường kính dây cắt (mm)	0.1~0.20
Điều chỉnh tốc độ lô quấn m/s	5-11.5
Phương thức làm mát	Dầu làm mát pha nước
Thùng nước làm mát	Thùng dầu tiêu chuẩn
Nguồn điện cung cấp	380v 50hz
Công suất điện (kw)	3 kw
Phần mềm điều khiển	X8
Ngôn ngữ hiển thị	Tiếng Trung, tiếng Anh
Kích thước tủ điện	640*552*1702
Phương thức truyền văn bản	cổng USB

DK7735Z – GIẢI PHÁP ĐÁNG CHÚ Ý CHO XƯỞNG CƠ KHÍ CHÍNH XÁC

Khi công việc gia công yêu cầu xử lý khuôn mẫu, bánh răng, cam, chi tiết máy hoặc biên dạng phức tạp trên vật liệu có độ cứng cao, máy cắt dây EDM mang đến một hướng gia công chuyên biệt và linh hoạt.

Với dung sai 0,012 mm, tốc độ cắt tối đa theo thông số 180 mm²/phút, độ côn 6°/80 mm, điều khiển Step Motor X/Y/U/V và hai lựa chọn hành trình, DK7735Z có thể trở thành một mắt xích quan trọng trong hệ thống gia công của các xưởng cơ khí đang hướng tới độ chính xác và khả năng xử lý đa dạng hơn.

SẴN SÀNG NÂNG CẤP NĂNG LỰC GIA CÔNG CỦA XƯỞNG?

Nếu xưởng của bạn đang cần một máy cắt dây EDM phục vụ khuôn mẫu, chi tiết cơ khí chính xác và vật liệu cứng, hãy liên hệ ngay để được tư vấn cấu hình DK7735Z phù hợp với kích thước phôi, yêu cầu gia công và năng lực sản xuất thực tế.

Đừng để những biên dạng khó trở thành giới hạn của xưởng – hãy để DK7735Z mở rộng khả năng gia công của bạn!
