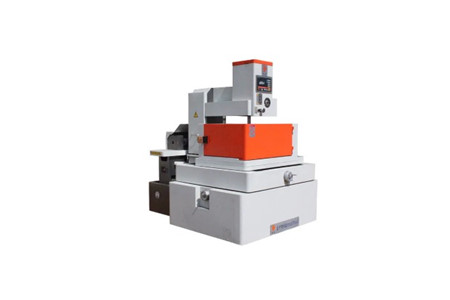

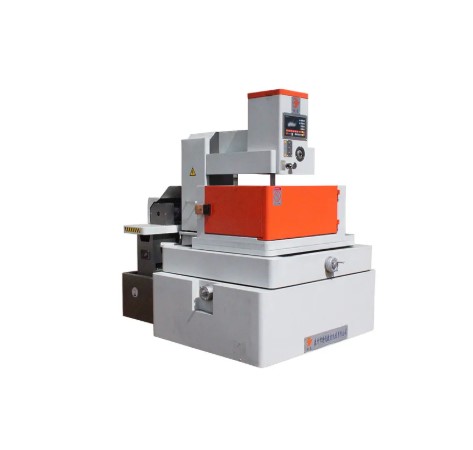

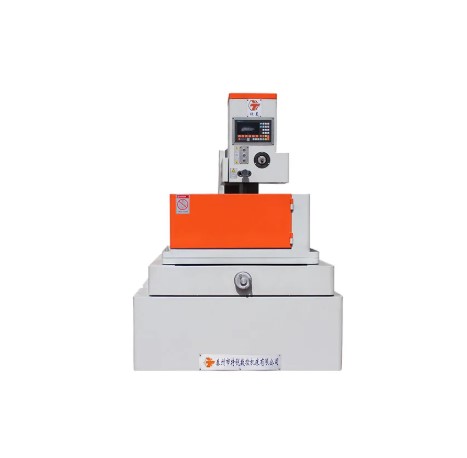

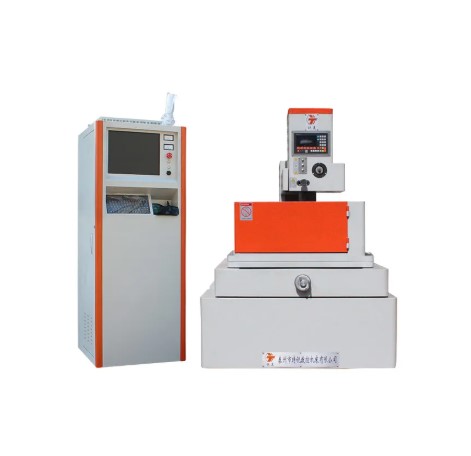

Máy cắt dây EDM tốc độ trung bình TRS32

MÁY CẮT DÂY EDM TỐC ĐỘ TRUNG BÌNH TRS32

DÂY MOLYPDEN TÁI SỬ DỤNG – ĐỘ CHÍNH XÁC ≤0,01MM – KẾT CẤU CỨNG VỮNG, VẬN HÀNH ỔN ĐỊNH

Trong gia công cắt dây EDM, chi phí dây cắt và độ ổn định của máy là hai yếu tố ảnh hưởng trực tiếp đến hiệu quả sản xuất.

TRS32 sử dụng dây molypden có thể tái sử dụng, thay cho dây đồng thau dùng một lần. Giải pháp này giúp giảm đáng kể chi phí mua dây trong quá trình vận hành, đồng thời vẫn đáp ứng yêu cầu về độ chính xác và chất lượng bề mặt gia công.

Không dừng lại ở lợi thế về chi phí, TRS32 còn được trang bị nhiều linh kiện từ các thương hiệu nổi tiếng như ray dẫn hướng tuyến tính HIWIN, vòng bi NSK Nhật Bản, vít me bi đai ốc kép P3 và hệ thống servo Panasonic Nhật Bản, tạo nên một hệ thống gia công mạnh mẽ và ổn định.

DÂY MOLYPDEN TÁI SỬ DỤNG – GIẢM CHI PHÍ VẬN HÀNH

💰 Một lợi thế đáng chú ý của TRS32 là khả năng tái sử dụng dây molypden.

Khác với dây đồng thau dùng một lần, dây molypden có thể được sử dụng lại trong quá trình gia công.

Điều này giúp giảm chi phí mua vật tư tiêu hao, đồng thời mang lại giải pháp kinh tế hơn cho các xưởng cần vận hành máy thường xuyên.

Dù tập trung vào tối ưu chi phí, máy vẫn hướng đến độ chính xác và chất lượng cắt ổn định trong quá trình gia công.

KẾT CẤU THÂN MÁY DẠNG CHỮ C – CỨNG VỮNG, ỔN ĐỊNH

🏗️ TRS32 được thiết kế theo kiểu dáng của dòng máy cắt dây tốc độ chậm, với thân máy dạng chữ C có độ cứng vững tốt.

Thân máy được đúc bởi nhà sản xuất chuyên nghiệp, tạo nền tảng chắc chắn cho hệ thống chuyển động và quá trình cắt.

Kết cấu vững chắc giúp máy duy trì sự ổn định trong quá trình vận hành, đặc biệt khi thực hiện các công việc gia công yêu cầu độ chính xác cao.

RAY DẪN HƯỚNG TUYẾN TÍNH HIWIN

⚙️ Chuyển động ổn định bắt đầu từ hệ thống dẫn hướng chính xác.

TRS32 sử dụng ray dẫn hướng tuyến tính Đài Loan, được thiết kế với độ kín và độ ổn định tốt.

Hệ thống này hỗ trợ chuyển động bàn máy chính xác, đồng thời góp phần duy trì độ ổn định lâu dài trong quá trình sử dụng.

HỆ THỐNG TRUYỀN ĐỘNG CHÍNH XÁC

🎯 Các trục dẫn hướng sử dụng trục vít dẫn hướng chính xác của các thương hiệu nổi tiếng, kết hợp với hệ thống truyền động được thiết kế cho quá trình gia công chính xác.

Máy sử dụng vít me bi đai ốc kép P3 cấp quân sự, hỗ trợ duy trì độ chính xác chuyển động và hạn chế sai số trong quá trình gia công.

CƠ CẤU CĂNG DÂY HAI CHIỀU – DÂY MOLYPDEN ỔN ĐỊNH

🔄 Duy trì lực căng dây ổn định trong quá trình cắt

TRS32 được trang bị cơ cấu căng dây hai chiều độc đáo với độ căng không đổi.

Nhờ đó, dây molypden hoạt động trơn tru, đồng đều và ổn định trong quá trình gia công.

Việc kiểm soát lực căng dây có vai trò quan trọng đối với độ ổn định của đường cắt, đặc biệt khi thực hiện những chi tiết yêu cầu độ chính xác cao.

THIẾT BỊ GIỮ DÂY VÀ VÒI PHUN NƯỚC CHUYÊN DỤNG

💦 Máy được trang bị thiết bị giữ dây chuyên dụng cùng vòi phun nước từ thương hiệu nổi tiếng.

Cấu hình này vừa giúp giữ dây chắc chắn, vừa hỗ trợ giải quyết vấn đề luồn dây khó khăn trong quá trình vận hành.

Hệ thống cấp dung dịch cắt dây chuyên dụng giúp phục vụ quá trình gia công và làm mát tại khu vực cắt.

TỰ ĐỘNG NẠP NHIÊN LIỆU THEO THỜI GIAN

🔧 TRS32 được trang bị thiết bị nạp nhiên liệu tự động theo thời gian, giúp quá trình bảo trì trở nên đơn giản hơn.

Hệ thống được thiết kế để hỗ trợ bảo trì tại chỗ, giảm bớt thao tác thủ công và thuận tiện cho quá trình sử dụng lâu dài.

TRỤC CHÍNH TỰ ĐỘNG NÂNG HẠ

⬆️⬇️ Tự động điều chỉnh trục chính

Trục chính có khả năng tự động nâng hạ, giúp nâng cao hiệu quả sản xuất và hỗ trợ duy trì chất lượng cơ khí trong quá trình gia công.

Cơ chế tự động này giúp giảm thao tác điều chỉnh thủ công, đồng thời góp phần tạo sự ổn định cho quy trình vận hành.

BÁNH XE DẪN HƯỚNG THƯƠNG HIỆU NỔI TIẾNG

🔩 Hệ thống bánh xe dẫn hướng sử dụng linh kiện từ thương hiệu nổi tiếng, được thiết kế để đảm bảo quá trình vận chuyển dây trơn tru và tuổi thọ cao.

Khi kết hợp với cơ cấu căng dây ổn định, hệ thống giúp dây molypden di chuyển đều trong suốt quá trình gia công.

TÙY CHỌN THIẾT BỊ XOAY CÔN LỚN

🔄 Với những nhu cầu gia công yêu cầu xử lý độ côn, TRS32 có thể tùy chọn thiết bị xoay côn lớn.

Thiết bị này không chỉ hỗ trợ đáp ứng yêu cầu về độ chính xác của côn lớn, mà còn hỗ trợ hiệu quả trong quá trình căn chỉnh.

KIỂM TRA ĐỘ CHÍNH XÁC BẰNG THIẾT BỊ CHUYÊN DỤNG

📐 TRS32 được lắp đặt theo tiêu chuẩn cao và kiểm tra bằng các thiết bị đo độ chính xác như giao thoa kế laser.

Quá trình kiểm tra tập trung vào nhiều yếu tố quan trọng như:

Độ chính xác định vị

Độ chính xác định vị theo phương thẳng đứng

Độ song song

Độ thẳng đứng của ray dẫn hướng

Việc kiểm tra bằng thiết bị đo độ chính xác cao giúp đảm bảo các thông số hình học và chuyển động của máy đáp ứng yêu cầu theo tiêu chuẩn quốc gia.

ĐỘ CHÍNH XÁC ≤0,01MM

🎯 TRS32 có độ chính xác công bố ≤0,01mm, với độ xung di chuyển bàn làm việc tương đương 0,001mm.

Đây là nền tảng quan trọng khi gia công các chi tiết yêu cầu kiểm soát kích thước và đường cắt chính xác.

TỐC ĐỘ GIA CÔNG ≥160MM²/PHÚT

⚡ Tốc độ gia công của TRS32 đạt ≥160mm²/phút, đáp ứng nhu cầu gia công ổn định trong nhiều ứng dụng cắt dây EDM.

Máy hỗ trợ đường kính dây từ 0,10–0,20mm, cho phép lựa chọn kích thước dây phù hợp với yêu cầu gia công.

THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Tên sản phẩm	Máy cắt dây EDM tốc độ trung bình TRS32
Thương hiệu	Sharp CNC
Xuất xứ	Giang Tô, Trung Quốc
Hành trình bàn làm việc	320 × 400mm
Độ dày cắt tối đa	300mm
Độ côn gia công	6°/80mm
Tốc độ gia công	≥160mm²/phút
Trọng lượng làm việc	300kg
Đường kính dây	0,10–0,20mm
Dung dịch làm việc	Dung dịch cắt dây chuyên dụng
Độ chính xác	≤0,01mm
Độ xung di chuyển bàn làm việc tương đương	0,001mm
Bộ phận chính	Động cơ, bơm
Điện áp	50Hz, 380V
Công suất	1,5kW
Kích thước máy (D × R × C)	1650 × 1200 × 1900mm
Chứng nhận	ISO, CE
Trọng lượng máy	1400kg

TRS32 – TẬP TRUNG VÀO ĐỘ CHÍNH XÁC VÀ CHI PHÍ GIA CÔNG

💰 Dây molypden tái sử dụng: giảm chi phí vật tư tiêu hao.

🎯 Độ chính xác ≤0,01mm: đáp ứng yêu cầu gia công chính xác.

🏗️ Thân máy dạng chữ C: kết cấu cứng vững.

⚙️ HIWIN + NSK + vít me bi P3: sử dụng nhiều linh kiện từ các thương hiệu nổi tiếng.

🔄 Căng dây hai chiều: duy trì lực căng ổn định cho dây molypden.

📐 Kiểm tra bằng giao thoa kế laser: hỗ trợ kiểm soát độ chính xác hình học và định vị.

CẦN TƯ VẤN MÁY CẮT DÂY EDM TRS32?

Hãy gửi loại vật liệu, kích thước phôi, độ dày và yêu cầu độ chính xác gia công để được tư vấn cấu hình TRS32 phù hợp với nhu cầu thực tế của xưởng.
