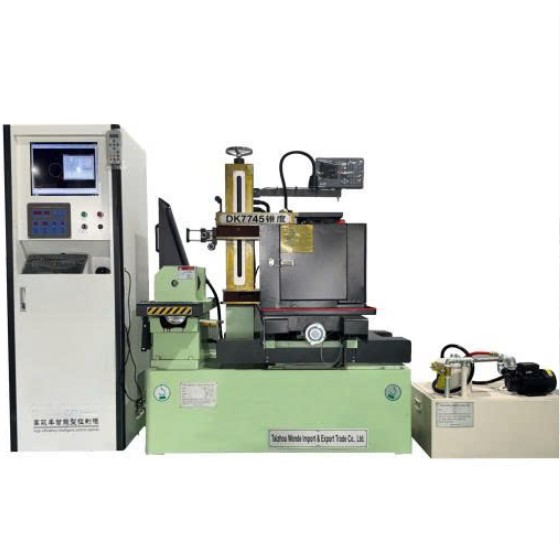

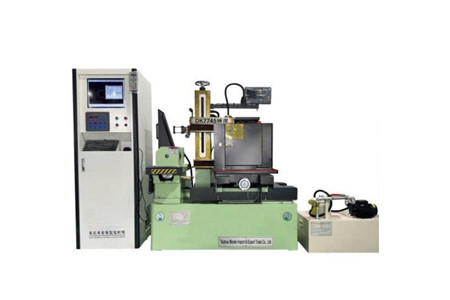

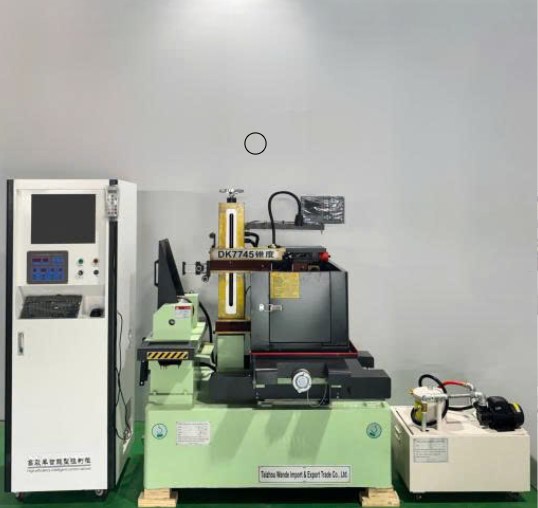

Máy cắt dây DK7745

MÁY CẮT DÂY DK7745 – HÀNH TRÌNH 450 × 550 MM, CẮT CHÍNH XÁC, CHINH PHỤC PHÔI CƠ KHÍ CỠ LỚN

Khi những khối phôi lớn, khuôn mẫu có độ cứng cao hay các biên dạng phức tạp vượt ra ngoài khả năng xử lý hiệu quả của phay và tiện thông thường, máy cắt dây DK7745 mang đến một hướng gia công chuyên biệt bằng công nghệ EDM CNC.

Sở hữu hành trình gia công 450 × 550 × 400 mm, bàn máy 600 × 820 mm, khả năng chịu phôi lên tới 500 kg và tốc độ cắt một lần nhanh nhất theo thông số đạt 240 mm²/phút, DK7745 hướng đến các xưởng cơ khí chính xác cần một thiết bị có khả năng xử lý đa dạng, vận hành ổn định và đáp ứng tốt những bài toán gia công khuôn mẫu, chi tiết máy phức tạp.

HÀNH TRÌNH 450 × 550 × 400 MM – KHÔNG GIAN GIA CÔNG RỘNG HƠN

Không gian gia công là một trong những yếu tố quyết định khả năng xử lý phôi của máy cắt dây. Với DK7745, hành trình Y × X × Z đạt 450 × 550 × 400 mm, tạo điều kiện thuận lợi khi gia công những chi tiết có kích thước lớn hơn.

Bàn máy kích thước 600 × 820 mm kết hợp tải trọng phôi tối đa 500 kg, giúp DK7745 phù hợp với nhiều bài toán gia công khuôn, chi tiết cơ khí và phôi có khối lượng đáng kể.

Đây cũng là cấu hình nổi bật trong dòng máy DK, khi DK7745 cung cấp không gian gia công lớn hơn DK7735 nhưng vẫn duy trì kích thước máy ở mức 1800 × 1500 × 1900 mm.

ĐỘ CHÍNH XÁC ≤ 0,01 MM – KIỂM SOÁT TỪNG ĐƯỜNG CẮT

Trong gia công khuôn mẫu, độ chính xác không chỉ nằm ở kích thước tổng thể mà còn thể hiện qua từng đường biên dạng được tạo ra.

DK7745 sử dụng hệ thống điều khiển Step Motor cho các trục X, Y, U, V, hỗ trợ kiểm soát chuyển động tọa độ trong quá trình gia công.

Theo thông số kỹ thuật, khi thực hiện bài kiểm tra cắt vuông 10 × 10 × 20 mm, dung sai gia công đạt ≤ 0,01 mm.

Đây là nền tảng quan trọng để máy đáp ứng các công việc yêu cầu kiểm soát kích thước và hình học chi tiết trong gia công khuôn mẫu, bánh răng và các chi tiết cơ khí có biên dạng phức tạp.

TỐC ĐỘ CẮT 240 MM²/PHÚT – TỐI ƯU HIỆU SUẤT GIA CÔNG

Độ chính xác là yếu tố quan trọng, nhưng năng suất mới là điều quyết định hiệu quả đầu tư trong sản xuất thực tế.

DK7745 có tốc độ cắt một lần nhanh nhất 240 mm²/phút theo thông số kỹ thuật được cung cấp. Kết hợp với tốc độ lô quấn dây 5–11,5 m/s, máy hướng đến khả năng rút ngắn thời gian thực hiện các công đoạn cắt dây.

Đường kính dây cắt 0,10–0,20 mm giúp hệ thống có phạm vi lựa chọn phù hợp với nhiều yêu cầu gia công khác nhau.

CẮT NHIỀU LẦN – CẢI THIỆN CHẤT LƯỢNG BỀ MẶT

Với những chi tiết khuôn mẫu yêu cầu bề mặt sau gia công tốt hơn, DK7745 hỗ trợ phương pháp cắt nhiều lần để tiếp tục hoàn thiện bề mặt chi tiết.

Theo bài kiểm tra được cung cấp, với mẫu 10 × 10 × 20 mm, vật liệu SKD có độ cứng 45–60 HRC, độ nhám bề mặt cắt 3 lần tốt nhất đạt ≤ 1.7 Ra.

Điều này giúp DK7745 phù hợp với những công việc mà chất lượng đường cắt và bề mặt hoàn thiện đóng vai trò quan trọng trong quá trình chế tạo khuôn và chi tiết cơ khí chính xác.

CẮT CÔN 6°/80 MM – LINH HOẠT VỚI BIÊN DẠNG NGHIÊNG

Không phải mọi chi tiết đều có biên dạng cắt thẳng. Với các khuôn dập, khuôn ép hoặc chi tiết cần góc nghiêng, khả năng cắt côn là yếu tố không thể bỏ qua.

DK7745 hỗ trợ độ côn tiêu chuẩn 6°/80 mm, cho phép mở rộng phạm vi gia công sang những biên dạng có độ nghiêng theo yêu cầu thiết kế.

Khi kết hợp với hành trình trục U, V 30 × 30 mm, máy có thêm khả năng điều chỉnh chuyển động phục vụ những bài toán gia công biên dạng phức tạp.

KẾT CẤU VỮNG CHẮC – TẠO NỀN TẢNG CHO VẬN HÀNH ỔN ĐỊNH

Đối với máy EDM làm việc liên tục, kết cấu cơ khí có ảnh hưởng trực tiếp đến sự ổn định của toàn bộ quá trình gia công.

DK7745 có trọng lượng máy 1.350 kg, kết hợp kết cấu thân máy chắc chắn nhằm tạo nền tảng ổn định khi gia công phôi có trọng lượng lớn.

Thiết kế cơ khí này hướng đến việc hạn chế ảnh hưởng của rung động trong quá trình vận hành, giúp duy trì điều kiện làm việc ổn định hơn cho các chu kỳ gia công kéo dài.

ĐIỀU KHIỂN AUTOCUT – TRỰC QUAN, THUẬN TIỆN TRONG VẬN HÀNH

DK7745 sử dụng phần mềm điều khiển AutoCut, hỗ trợ quá trình thiết lập và thực hiện chương trình gia công.

Giao diện hiển thị hỗ trợ tiếng Trung và tiếng Anh, giúp kỹ thuật viên thuận tiện hơn trong quá trình làm quen, cài đặt và vận hành thiết bị.

Máy cũng được trang bị phương thức truyền dữ liệu qua USB và LAN, tạo sự linh hoạt khi đưa chương trình gia công vào hệ thống điều khiển.

LÀM MÁT CAO ÁP CÓ LỌC – HỖ TRỢ QUÁ TRÌNH CẮT ỔN ĐỊNH

Trong quá trình EDM, hệ thống làm mát đóng vai trò quan trọng trong việc duy trì điều kiện gia công.

DK7745 sử dụng dầu làm mát pha nước, kết hợp thùng nước cao áp có lọc, hỗ trợ quá trình làm mát và xử lý môi trường làm việc trong khu vực cắt dây.

Hệ thống này được kết hợp cùng nguồn điện 380V – 50Hz và công suất điện 3 kW, phù hợp với môi trường sản xuất cơ khí công nghiệp.

CHINH PHỤC KHUÔN MẪU VÀ CHI TIẾT CÓ BIÊN DẠNG KHÓ

Sự kết hợp giữa hành trình lớn, tải trọng phôi cao, độ chính xác ≤ 0,01 mm và khả năng cắt côn giúp DK7745 phù hợp với nhiều công việc gia công chuyên sâu.

⚙️ Khuôn dập và khuôn mẫu: Gia công các chi tiết yêu cầu biên dạng chính xác và khả năng xử lý vật liệu có độ cứng cao.

⚙️ Bánh răng, cam và chi tiết máy: Xử lý những biên dạng phức tạp mà phương pháp phay, tiện thông thường có thể gặp hạn chế.

⚙️ Linh kiện cơ khí: Phù hợp với các chi tiết cần cắt theo biên dạng lập trình.

⚙️ Phôi có độ cứng cao: Ứng dụng cho thép khuôn và các vật liệu khó gia công theo yêu cầu thực tế.

THÔNG SỐ KỸ THUẬT CHI TIẾT

THÔNG SỐ	Model DK7735	Model DK7745	Model DK7750F	Model DK7763F
Hành trình gia công Y*X*Z (mm)	350*450*400	450*550*400	500*800*600	630*1000*700
Hành trình trục U,V (mm)	30 x 30	30 x 30	30 x 30	30 x 30
Kích thước bàn máy	500 x 720	600 x 820	700 x 1160	1350 x 780
Kích thước máy	1700*1400*1900	1800*1500*1900	2100*2000*2000	2600*2300*2100
Tải trọng phôi lớn nhất (kg)	400	500	800	900
Trọng lượng máy (kg)	1200	1350	1700	2800
Điều khiển X,Y,U,V	Step motto
Dung sai gia công	Cắt vuông 10*10*20≤ 0.01mm
Độ nhám bề mặt cắt 3 lần tốt nhất (Ra)	Cắt vuông 10*10*20 ≤1.7 Ra ( Vật liệu SKD độ cứng 45-60HRC)
Tốc độ cắt 1 lần nhanh nhất	240≤mm2/phút
Độ côn tiêu chuẩn	6° /80mm
Đường kính dây cắt (mm)	0.1~0.20
Điều chỉnh tốc độ lô quấn m/s	5-11.5
Phương thức làm mát	Dầu làm mát pha nước
Thùng nước làm mát	Thùng nước cao áp có lọc
Nguồn điện cung cấp	380v 50hz
Công suất điện (kw)	3 kw
Phần mềm điều khiển	Autocut
Ngôn ngữ hiển thị	Tiếng Trung, tiếng Anh
Kích thước tủ điện	640*552*1702
Phương thức truyền văn bản	cổng USB, Lan

DK7745 – THÊM KHẢ NĂNG, THÊM DƯ ĐỊA CHO XƯỞNG CƠ KHÍ

Một chiếc máy cắt dây tốt không chỉ cần chính xác mà còn phải đáp ứng được kích thước phôi, yêu cầu biên dạng và cường độ làm việc thực tế của xưởng.

Với hành trình 450 × 550 × 400 mm, tải trọng phôi tối đa 500 kg, dung sai ≤ 0,01 mm, tốc độ cắt một lần nhanh nhất 240 mm²/phút và độ côn tiêu chuẩn 6°/80 mm, DK7745 mang đến một cấu hình đáng cân nhắc cho các nhu cầu gia công EDM khuôn mẫu và chi tiết cơ khí chính xác.
