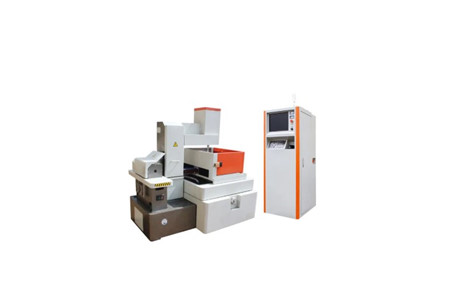

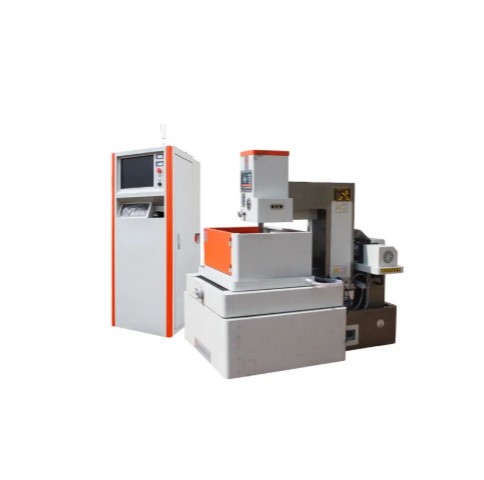

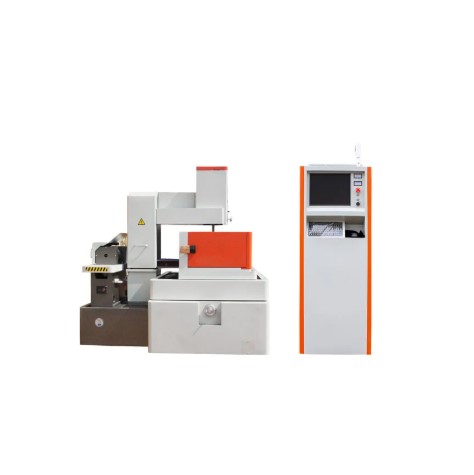

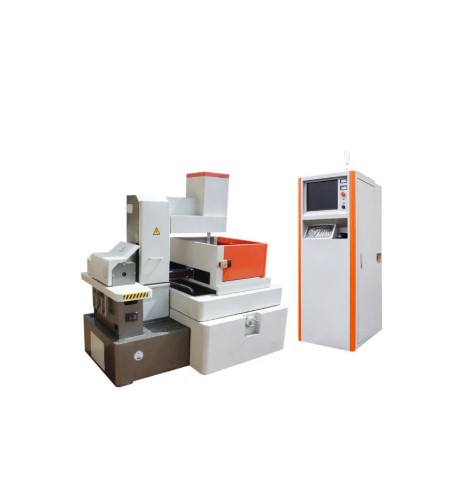

Máy cắt dây EDM tốc độ trung bình TRS50

MÁY CẮT DÂY EDM TỐC ĐỘ TRUNG BÌNH TRS50

Khổ cắt lớn – dây molypden tái sử dụng – độ chính xác ≤0,01 mm – vận hành ổn định

Khi yêu cầu gia công không chỉ dừng ở độ chính xác mà còn cần khả năng xử lý phôi lớn, máy vận hành ổn định và chi phí vật tư hợp lý, TRS50 là một lựa chọn đáng chú ý trong dòng máy cắt dây EDM tốc độ trung bình.

Máy sử dụng dây molypden có thể tái sử dụng thay cho dây đồng thau dùng một lần, giúp giảm chi phí dây cắt trong quá trình gia công. Cùng với đó là hệ thống linh kiện cao cấp như ray dẫn hướng tuyến tính HIWIN, vòng bi NSK Nhật Bản, vít me bi đai ốc kép P3 và hệ thống servo Panasonic Nhật Bản, tạo nền tảng cho khả năng vận hành ổn định và gia công chính xác.

💰 DÂY MOLYPDEN TÁI SỬ DỤNG – GIẢM ÁP LỰC CHI PHÍ GIA CÔNG

Một trong những điểm khác biệt của TRS50 nằm ở dây molypden có thể tái sử dụng.

So với dây đồng thau dùng một lần, dây molypden giúp giảm đáng kể chi phí vật tư dây cắt trong quá trình sản xuất. Đây là lợi thế đáng quan tâm đối với các xưởng gia công cần vận hành máy thường xuyên và muốn kiểm soát chi phí lâu dài.

Đồng thời, hệ thống được thiết kế để duy trì chuyển động dây ổn định, hỗ trợ đảm bảo chất lượng và độ chính xác của đường cắt.

🏗️ THÂN MÁY CHỮ C – NỀN TẢNG CỨNG VỮNG CHO GIA CÔNG CHÍNH XÁC

TRS50 được mô phỏng theo phong cách máy cắt dây tốc độ chậm, sở hữu thân máy dạng chữ C với độ cứng vững tốt.

Kết cấu chắc chắn giúp máy duy trì trạng thái ổn định trong quá trình gia công, đặc biệt khi xử lý những phôi có kích thước và trọng lượng lớn.

Máy được đúc bởi nhà sản xuất nổi tiếng, hướng đến khả năng vận hành mạnh mẽ, ổn định và bền bỉ trong môi trường sản xuất.

⚙️ LINH KIỆN CAO CẤP – VẬN HÀNH ỔN ĐỊNH LÂU DÀI

TRS50 sử dụng các linh kiện đến từ những thương hiệu cao cấp, tạo nền tảng cho hệ thống truyền động và dẫn hướng chính xác.

🔹 Ray dẫn hướng tuyến tính HIWIN: có độ kín và độ ổn định tốt, hỗ trợ duy trì sự ổn định của máy trong thời gian dài.

🔹 Vòng bi NSK Nhật Bản: góp phần đảm bảo độ chính xác và độ tin cậy cho các cơ cấu chuyển động.

🔹 Vít me bi đai ốc kép P3 cấp quân sự: hỗ trợ chuyển động chính xác và ổn định.

🔹 Servo Panasonic Nhật Bản: kiểm soát chuyển động hiệu quả, phù hợp với yêu cầu gia công chính xác.

🔹 Trục vít dẫn hướng chính xác: sử dụng linh kiện từ các thương hiệu nổi tiếng, giúp hệ thống truyền động hoạt động ổn định.

🧵 CĂNG DÂY HAI CHIỀU – DUY TRÌ ĐỘ CĂNG ỔN ĐỊNH

Để đảm bảo dây molypden hoạt động ổn định, TRS50 được trang bị cấu trúc căng dây hai chiều với độ căng không đổi.

Dây được duy trì trạng thái chạy trơn tru, đồng đều và ổn định trong quá trình gia công, từ đó hỗ trợ duy trì chất lượng cắt và độ chính xác của máy.

💦 HỆ THỐNG GIỮ DÂY VÀ VÒI PHUN NƯỚC CHUYÊN DỤNG

TRS50 sử dụng thiết bị giữ dây chuyên dụng kết hợp với vòi phun nước thương hiệu nổi tiếng.

Thiết kế này giúp giữ dây chắc chắn trong quá trình làm việc, đồng thời hỗ trợ giải quyết vấn đề luồn dây khó khăn, giúp thao tác vận hành thuận tiện hơn.

🔧 TỰ ĐỘNG NẠP NHIÊN LIỆU – ĐƠN GIẢN HÓA BẢO TRÌ

Hệ thống nạp nhiên liệu tự động theo thời gian giúp giảm bớt thao tác bảo trì thủ công.

Thiết kế hướng đến việc bảo trì đơn giản, thuận tiện cho công tác chăm sóc máy cũng như bảo trì tại chỗ trong quá trình sử dụng.

⬆️ TRỤC CHÍNH TỰ ĐỘNG NÂNG HẠ

Trục chính có khả năng tự động nâng hạ, hỗ trợ nâng cao hiệu quả sản xuất và đảm bảo chất lượng cơ khí trong quá trình gia công.

Cơ cấu này kết hợp cùng hệ thống truyền động chính xác, giúp TRS50 duy trì trạng thái vận hành ổn định trong quá trình cắt.

🔄 BÁNH XE DẪN HƯỚNG – DÂY DI CHUYỂN ÊM VÀ ỔN ĐỊNH

TRS50 sử dụng bánh xe dẫn hướng thương hiệu nổi tiếng, đảm bảo dây molypden được vận chuyển trơn tru trong hệ thống.

Thiết kế này hướng đến khả năng vận hành ổn định và tuổi thọ cao của cơ cấu dẫn dây.

📐 HỖ TRỢ GIA CÔNG CÔN LỚN

Khi cần gia công các chi tiết có yêu cầu về độ côn, TRS50 có thể trang bị thiết bị xoay côn lớn tùy chọn.

Thiết bị này hỗ trợ đáp ứng yêu cầu về độ chính xác của côn lớn, đồng thời đảm bảo hiệu quả thẳng hàng trong quá trình gia công.

🎯 KIỂM SOÁT ĐỘ CHÍNH XÁC BẰNG GIAO THOA KẾ LASER

TRS50 được lắp đặt theo tiêu chuẩn cao và kiểm tra bằng các thiết bị đo độ chính xác cao như giao thoa kế laser.

Các yếu tố được kiểm tra bao gồm:

🔹 Độ chính xác định vị

🔹 Độ chính xác định vị theo phương thẳng đứng

🔹 Độ song song

🔹 Độ thẳng đứng của ray dẫn hướng

Nhờ quy trình kiểm tra này, máy được kiểm soát chặt chẽ về các yếu tố cơ khí quan trọng và đáp ứng các tiêu chuẩn quốc gia theo thông tin từ nhà sản xuất.

📊 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Tên sản phẩm	Máy cắt dây EDM tốc độ trung bình TRS50
Hành trình bàn làm việc	500 × 600 mm
Độ dày cắt tối đa	400 mm
Độ côn gia công	6°/80 mm
Tốc độ gia công	≥160 mm²/phút
Trọng lượng làm việc	700 kg
Đường kính dây	0.10–0.20 mm
Dung dịch làm việc	Dung dịch cắt dây chuyên dụng
Độ chính xác	≤0.01 mm
Độ xung di chuyển bàn làm việc tương đương	0.001 mm
Điện áp	50Hz, 380V
Kích thước (D × R × C)	2000 × 1500 × 2200 mm
Chứng nhận	ISO, CE
Trọng lượng máy	2300 kg
Công suất	1.5 kW

🔥 TRS50 – DÀNH CHO NHỮNG YÊU CẦU GIA CÔNG LỚN VÀ CHÍNH XÁC

Với hành trình bàn 500 × 600 mm, độ dày cắt tối đa 400 mm và trọng lượng làm việc 700 kg, TRS50 được thiết kế để đáp ứng những yêu cầu gia công có quy mô lớn hơn, trong khi vẫn duy trì độ chính xác đến ≤0,01 mm.

Kết hợp dây molypden tái sử dụng, kết cấu máy cứng vững và hệ thống linh kiện cao cấp, TRS50 hướng đến giải pháp cắt dây EDM ổn định, chính xác và tối ưu chi phí vận hành.

📞 TƯ VẤN MÁY CẮT DÂY EDM TRS50

Liên hệ ngay để được tư vấn cấu hình TRS50, khả năng gia công theo kích thước phôi và phương án đầu tư phù hợp với nhu cầu sản xuất thực tế.
