Máy ép thủy lực làm xe rùa-mán chứa thép

MÁY ÉP THỦY LỰC LÀM XE RÙA – MÁY KÉO SÂU TẠO KHAY BÁNH XE CÚT KÍT

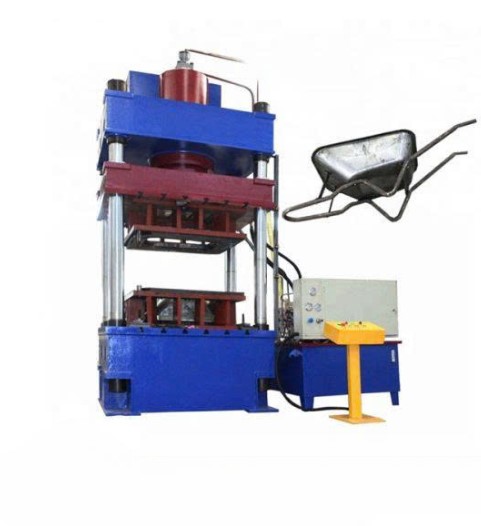

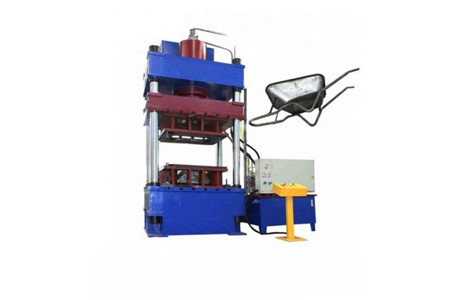

Để tạo ra khay bánh xe cút kít có hình dạng ổn định, quá trình kéo sâu cần một hệ thống ép đủ lực, kết cấu vững chắc và khả năng kiểm soát chuyển động phù hợp. Máy ép thủy lực làm xe rùa được thiết kế chuyên dụng cho công đoạn này, tập trung vào khả năng kéo sâu và tạo hình khay bánh xe cút kít.

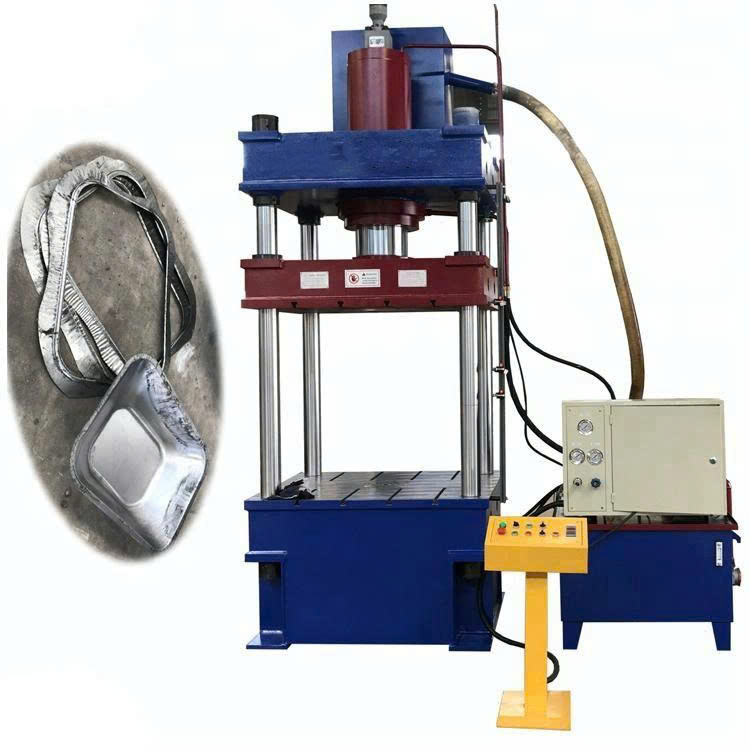

Máy sử dụng kết cấu 4 cột 3 dầm, kết hợp hệ thống thủy lực, hệ thống điện và trạm bơm để tạo thành một hệ thống ép hoàn chỉnh phục vụ quá trình gia công.

CHUYÊN DỤNG CHO TẠO KHAY BÁNH XE CÚT KÍT

🛞 Điểm nổi bật của máy nằm ở khả năng phục vụ công đoạn kéo sâu tạo hình khay bánh xe cút kít. Đây là công đoạn quan trọng để định hình phôi theo khuôn và tạo ra chi tiết có hình dạng phù hợp với thiết kế.

🎯 Với lực danh nghĩa 3150 kN, cả hai model YQ32-315A và YQ32-315B đều được cấu hình cho các yêu cầu ép có lực lớn.

KẾT CẤU 4 CỘT 3 DẦM VỮNG CHẮC

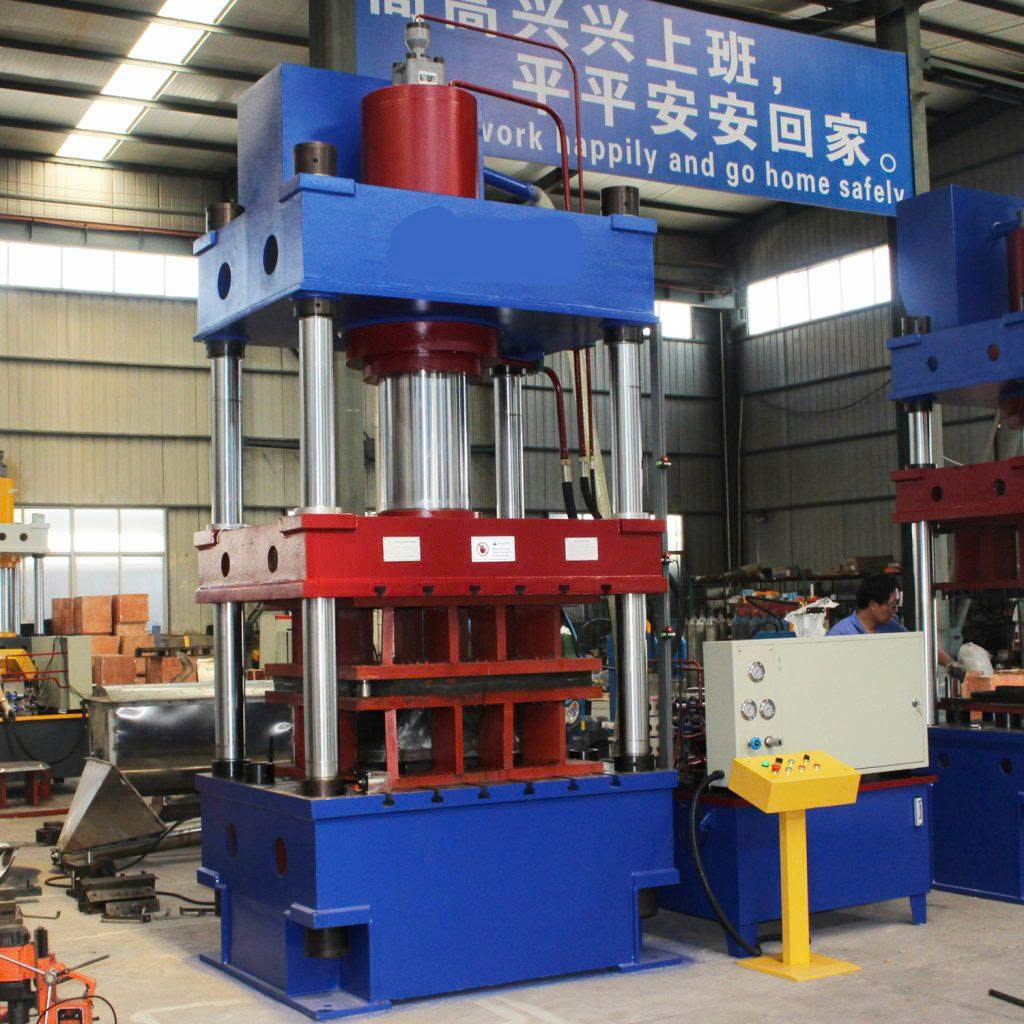

🏗️ Máy được thiết kế theo kết cấu 4 cột và 3 dầm, tạo nên bố cục chắc chắn cho hệ thống ép. Kết cấu này kết hợp cùng hệ thống thủy lực và trạm bơm để thực hiện quá trình tạo hình.

🔧 Hai model YQ32-315A và YQ32-315B đều có áp suất tối đa của hệ thống thủy lực 25 MPa, lực đẩy danh nghĩa của xi lanh đạt 630 kN.

HÀNH TRÌNH VÀ KHÔNG GIAN LÀM VIỆC PHÙ HỢP CHO ÉP TẠO HÌNH

📐 Khoảng cách mở tối đa của cả hai model đạt 800 mm, trong khi hành trình của xi lanh phóng đạt 300 mm.

🔩 Kích thước bàn làm việc được thiết kế khác nhau giữa hai model, cho phép lựa chọn theo yêu cầu về không gian đặt khuôn và kích thước chi tiết:

YQ32-315A: 1260 × 1160 mm
YQ32-315B: 1000 × 1100 mm

KIỂM SOÁT TỐC ĐỘ TRONG QUÁ TRÌNH ÉP

⚙️ Máy có tốc độ tải tự do 120 mm/s, tốc độ tải 8–15 mm/s và tốc độ trả về 90 mm/s.

🎯 Sự khác biệt giữa tốc độ di chuyển nhanh, tốc độ ép và tốc độ hồi giúp quá trình vận hành có thể được phân chia theo từng giai đoạn, phù hợp với yêu cầu của quy trình kéo sâu tạo hình.

HAI MODEL 3150 KN – DỄ LỰA CHỌN CẤU HÌNH

📦 Dòng máy hiện có hai model:

YQ32-315A – bàn làm việc 1260 × 1160 mm
YQ32-315B – bàn làm việc 1000 × 1100 mm

Cả hai cùng sở hữu lực danh nghĩa 3150 kN, áp suất hệ thống tối đa 25 MPa, khoảng cách mở tối đa 800 mm và lực đẩy xi lanh 630 kN.

THÔNG SỐ KỸ THUẬT

Tham số	Đơn vị	YQ32-315A	YQ32-315B
Quyền lực danh nghĩa	kN	3150	3150
Áp suất tối đa của hệ thống thủy lực	MPa	25	25
Trung tâm hiệu quả	mm	1250	1250
Khoảng cách mở tối đa	mm	800	800
Kích thước bàn làm việc (LR)	mm	1260	1000
Kích thước bàn làm việc (FB)	mm	1160	1100
Lực đẩy danh nghĩa xi lanh	kN	630	630
Hành trình của xi lanh phóng	mm	300	300
Tốc độ tải tự do	mm/s	120	120
Tốc độ tải	mm/s	8–15	8–15
Tốc độ trả về	mm/s	90	90

CHỌN ĐÚNG CẤU HÌNH CHO DÂY CHUYỀN LÀM XE RÙA

🛠️ Nếu nhu cầu của bạn là kéo sâu tạo khay bánh xe cút kít, việc lựa chọn model nên dựa trên kích thước bàn làm việc, khuôn sử dụng và yêu cầu tạo hình thực tế.

📞 Liên hệ để được tư vấn YQ32-315A hoặc YQ32-315B theo kích thước khay, khuôn và quy trình sản xuất cụ thể của doanh nghiệp.
