Máy ép thủy lực sâu lòng bốn cột YIHUI

MÁY ÉP THỦY LỰC SÂU LÒNG BỐN CỘT YIHUI – KÉO SÂU CHÍNH XÁC, SERVO TIẾT KIỆM NĂNG LƯỢNG, LỰC DẬP LÊN ĐẾN 8.000KN

Khi yêu cầu gia công không chỉ dừng ở việc ép và tạo hình, mà còn cần xử lý những chi tiết có chiều sâu, hình dạng phức tạp và yêu cầu độ chính xác cao, một hệ thống thủy lực thông thường có thể chưa đủ.

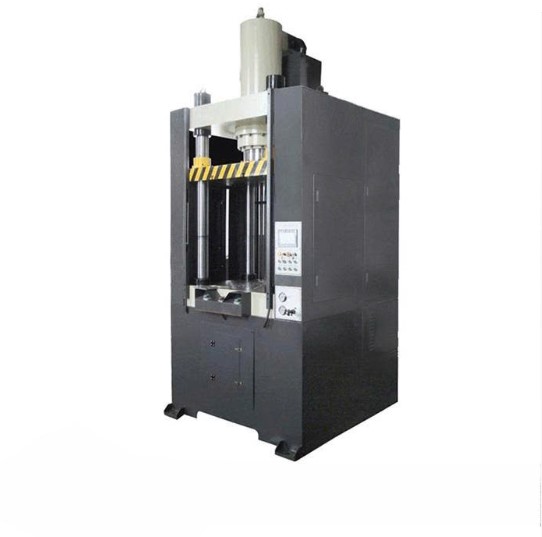

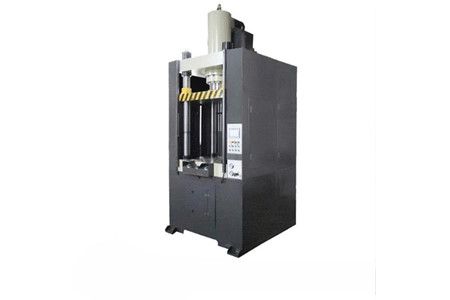

Máy ép thủy lực sâu lòng bốn cột YIHUI được phát triển cho các công việc kéo sâu, ép, đục lỗ và tạo hình kim loại – phi kim với dải lực dập từ 350kN đến 8.000kN. Kết hợp kết cấu bốn cột, hệ thống thủy lực tiên tiến và tùy chọn Servo, máy hướng đến khả năng vận hành ổn định, tiết kiệm năng lượng và kiểm soát quá trình gia công chính xác.

⚙️ SERVO – TIẾT KIỆM NĂNG LƯỢNG, ĐIỀU CHỈNH TỐC ĐỘ, KIỂM SOÁT CHÍNH XÁC

Điểm nổi bật của dòng máy là hệ thống Servo, hỗ trợ tối ưu mức tiêu thụ năng lượng trong quá trình vận hành.

🔹 Theo thông tin cấu hình, hệ thống Servo có khả năng tiết kiệm năng lượng khoảng 50–70%, với mức được giới thiệu lên đến 60%.

🔹 Tốc độ và các thông số làm việc có thể được điều chỉnh trực tiếp trên màn hình cảm ứng, giúp người vận hành chủ động thiết lập chế độ phù hợp với từng quy trình.

🔹 Độ chính xác được giới thiệu ở mức 0,02mm, đáp ứng các yêu cầu gia công cần kiểm soát hành trình và vị trí chặt chẽ.

🔹 Giao diện có thể sử dụng tiếng Anh và ngôn ngữ địa phương của khách hàng, giúp thao tác thuận tiện hơn trong môi trường sản xuất.

🔹 Hệ thống có khả năng lưu 20 bộ chức năng dữ liệu, hỗ trợ giảm thời gian thiết lập lại khi chuyển đổi giữa các công việc.

Lưu ý: các tính năng liên quan đến Servo, điều chỉnh tốc độ và mức tiết kiệm năng lượng áp dụng theo cấu hình Servo của máy.

🏗️ KẾT CẤU BỐN CỘT THÉP HỢP KIM – NỀN TẢNG CHO GIA CÔNG ỔN ĐỊNH

Bốn cột máy được chế tạo từ thép hợp kim có độ bền cao, bên ngoài được xử lý mạ crom cứng.

🔹 Bề mặt crom giúp tăng khả năng chống mài mòn trong quá trình làm việc.

🔹 Kết cấu bốn cột tạo nền tảng vững chắc cho các nguyên công ép và kéo sâu, đặc biệt khi máy phải làm việc với lực dập lớn.

🔹 Với dải lực từ 350kN đến 8.000kN, YIHUI có nhiều lựa chọn cấu hình cho các quy mô sản xuất khác nhau.

💧 HỆ THỐNG THỦY LỰC TIÊN TIẾN – VẬN HÀNH ỔN ĐỊNH, TÁC ĐỘNG ĐẢO CHIỀU NHỎ

Máy sử dụng hệ thống thủy lực tiên tiến nhằm giảm nguy cơ trục trặc trong quá trình vận hành, đồng thời nâng cao độ tin cậy của toàn bộ hệ thống.

🔹 Thiết kế hướng đến độ tin cậy cao trong quá trình làm việc liên tục.

🔹 Tác động khi đảo chiều được kiểm soát ở mức nhỏ, góp phần giúp chuyển động của hệ thống ổn định hơn.

🔹 Các bộ phận điện – thủy lực chính được giới thiệu đến từ các thương hiệu nổi tiếng của Đức, Hoa Kỳ và Nhật Bản, đáp ứng yêu cầu về chất lượng linh kiện theo cấu hình máy.

🌡️ LÀM MÁT DẦU TUẦN HOÀN – DUY TRÌ ĐIỀU KIỆN VẬN HÀNH ỔN ĐỊNH

Trong quá trình máy hoạt động liên tục, nhiệt độ dầu thủy lực là yếu tố cần được kiểm soát.

Hệ thống làm mát dầu tuần hoàn liên tục giúp giảm nhiệt độ dầu trong quá trình vận hành, từ đó hỗ trợ duy trì điều kiện làm việc ổn định hơn cho hệ thống thủy lực.

Đây là yếu tố đặc biệt hữu ích khi máy phải thực hiện các chu kỳ ép, kéo sâu và tạo hình liên tục trong sản xuất.

🎯 TỐI ƯU CHO KÉO SÂU VÀ TẠO HÌNH CHI TIẾT

YIHUI được thiết kế để thực hiện các công việc kéo sâu cho chi tiết kim loại và phi kim, đồng thời hỗ trợ nhiều hoạt động gia công khác như ép và đục lỗ.

🔹 Bộ đồ ăn, dụng cụ nhà bếp.

🔹 Vỏ kim loại của động cơ và thiết bị điện.

🔹 Chi tiết kéo sâu từ tấm kim loại trong ngành ô tô.

🔹 Tấm đáy bao và các chi tiết chiếu sáng.

🔹 Các chi tiết kim loại và phi kim cần ép, tạo hình hoặc đục lỗ.

Khả năng lựa chọn lực dập từ 350kN đến 8.000kN giúp dòng máy đáp ứng từ những chi tiết có kích thước vừa phải đến các bài toán gia công yêu cầu lực ép rất lớn.

🔧 THAY KHUÔN NHANH – GHI NHỚ THÔNG SỐ, GIẢM THỜI GIAN THIẾT LẬP

Khi sản xuất nhiều mã chi tiết, thời gian thay khuôn và cài đặt lại thông số có ảnh hưởng trực tiếp đến hiệu suất dây chuyền.

Hệ thống được giới thiệu có chức năng ghi nhớ thông số, vì vậy khi sử dụng lại khuôn gốc, người vận hành có thể hạn chế việc phải thiết lập lại các thông số từ đầu.

🔹 Rút ngắn thời gian thay đổi khuôn.

🔹 Thuận tiện khi chuyển đổi giữa các công việc đã được thiết lập.

🔹 Hỗ trợ người vận hành thao tác nhanh hơn trên màn hình cảm ứng.

🛡️ TĂNG CƯỜNG AN TOÀN VÀ HỖ TRỢ BẢO TRÌ

Hệ thống điều khiển có chức năng tự động báo động và hỗ trợ khắc phục sự cố, giúp người vận hành dễ nhận biết tình trạng bất thường của máy.

🔹 Dễ theo dõi lỗi trong quá trình vận hành.

🔹 Hỗ trợ công tác bảo trì và dịch vụ sau bán hàng.

🔹 Giao diện song ngữ giúp thao tác thuận tiện hơn.

🔹 Hệ thống được thiết kế hướng đến sự ổn định và dễ vận hành.

🤫 VẬN HÀNH ÊM – ỔN ĐỊNH – PHÙ HỢP SẢN XUẤT LIÊN TỤC

Theo cấu hình và ưu điểm được giới thiệu, máy Servo YIHUI có khả năng vận hành êm hơn, ổn định hơn và độ chính xác cao hơn so với máy thông thường.

Kết hợp với hệ thống làm mát dầu tuần hoàn và hệ thống thủy lực tiên tiến, máy phù hợp với những môi trường sản xuất yêu cầu quá trình ép và kéo sâu diễn ra ổn định trong thời gian dài.

📊 THÔNG SỐ KỸ THUẬT – NHÓM YHA1-50TS ĐẾN YHA1-150TS

Thông số	Đơn vị	YHA1-50TS	YHA1-65TS	YHA1-80TS	YHA1-100TS	YHA1-120TS	YHA1-150TS
Áp suất làm việc tối đa	MPa	23	20	20	19	21	20
Lực dập xilanh chính	kN	350	400	500	600	800	1000
Hành trình tối đa của pittong	mm	450	450	450	450	450	550
Chiều cao mở tối đa	mm	750	750	750	750	800	850
Trọng tải xilanh đệm	kN	150	250	300	400	400	500
Hành trình tối đa pittong đệm	mm	200	200	200	200	200	250
Tải trọng phóng	kN	20	20	30	30	30	30
Hành trình tối đa của sự phóng	mm	180	180	180	180	180	230
Tốc độ pittong – xuống không tải	mm/s	400	380	360	360	360	350
Tốc độ lúc ấn	mm/s	40/60	30/50	25/50	25/55	20/45	20/40
Tốc độ lúc về	mm/s	390	370	350	340	340	340
Bàn làm việc khả dụng – trái sang phải	mm	550	550	550	550	550	620
Bàn làm việc khả dụng – trước ra sau	mm	550	600	600	600	600	750
Kích thước – trái sang phải	mm	1810	1780	2760	2960	3200	3700
Kích thước – trước ra sau	mm	1430	1870	2100	2300	2500	2800
Chiều cao	mm	2705	3700	4000	4400	4900	5600
Công suất motor	kW	7.5	7.5	7.5	11.6	11.6	16.4
Khối lượng (Approx)	kg	2100	2300	2800	3400	3600	5100
Lượng dầu (Approx)	L	350	350	350	400	400	500

📊 THÔNG SỐ KỸ THUẬT – NHÓM YHA1-200TS ĐẾN YHA1-1200TS

Thông số	Đơn vị	YHA1-200TS	YHA1-250TS	YHA1-315TS	YHA1-350TS	YHA1-400TS	YHA1-500TS	YHA1-700TS	YHA1-1200TS
Áp suất làm việc tối đa	MPa	21	20	21	22	22	20	23	21
Lực dập xilanh chính	kN	1500	1750	2150	2500	2500	3000	4500	8000
Hành trình tối đa của pittong	mm	550	600	650	650	650	750	800	800
Chiều cao mở tối đa	mm	900	1000	1000	1100	1200	1300	1400	1400
Trọng tải xilanh đệm	kN	500	750	1000	1000	1500	2000	2500	4000
Hành trình tối đa pittong đệm	mm	250	250	300	300	300	350	350	350
Tải trọng phóng	kN	30	30	50	50	50	50	50	50
Hành trình tối đa của sự phóng	mm	230	230	280	280	280	320	320	320
Tốc độ pittong – xuống không tải	mm/s	380	320	360	380	300	290	200	200
Tốc độ lúc ấn	mm/s	20/40	20/50	20/50	35/50	15/30	150/30	13/20	13/20
Tốc độ lúc về	mm/s	360	320	340	300	280	290	190	190
Bàn làm việc khả dụng – trái sang phải	mm	700	800	800	950	1000	1200	1400	1600
Bàn làm việc khả dụng – trước ra sau	mm	850	900	900	1100	1200	1400	1600	1600
Kích thước – trái sang phải	mm	2140	2250	2250	2400	2550	2800	3100	3300
Kích thước – trước ra sau	mm	1835	1910	1910	1900	1900	2000	2100	2100
Chiều cao	mm	3640	3890	4000	4150	4580	4750	5150	5300
Công suất motor	kW	24.5	24.5	31	31	31	49.6	31×2	49.6×2
Khối lượng (Approx)	kg	6300	9200	10500	11000	12200	20900	33000	36000
Lượng dầu (Approx)	L	650	700	700	800	900	900	1200	1400

🚀 YIHUI – GIẢI PHÁP CHO NHỮNG BÀI TOÁN KÉO SÂU YÊU CẦU LỰC ÉP LỚN

Từ các model YHA1-50TS đến YHA1-1200TS, dòng máy mang đến dải lựa chọn lực dập rộng, từ 350kN đến 8.000kN, phù hợp với nhiều yêu cầu về kích thước chi tiết, hành trình và lực ép.

Nếu doanh nghiệp đang cần một hệ thống ép thủy lực bốn cột chuyên cho kéo sâu, tạo hình, ép và đục lỗ, hãy gửi yêu cầu về vật liệu, kích thước chi tiết, chiều sâu kéo và sản lượng dự kiến.

Liên hệ để được tư vấn cấu hình YIHUI phù hợp với từng bài toán gia công và nhận thông tin kỹ thuật chi tiết.
