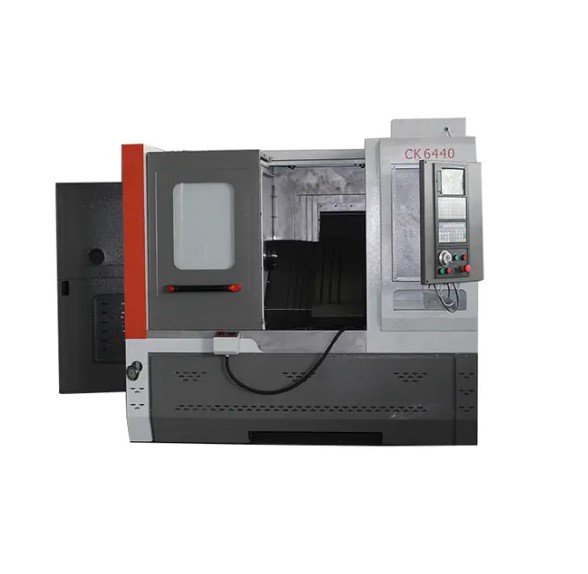

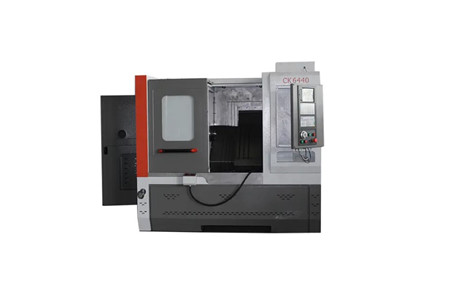

Máy tiện ngang CK6440

MÁY TIỆN NGANG CK6440 – CNC TỐC ĐỘ CAO, GIA CÔNG ỔN ĐỊNH, ĐỘ CHÍNH XÁC CAO

Bạn cần một chiếc máy tiện CNC có khả năng xử lý chi tiết đa dạng, tốc độ trục chính cao và chuyển động nhanh để rút ngắn thời gian gia công?

CK6440 được thiết kế theo hướng tối ưu cho gia công tiện CNC, kết hợp hệ điều khiển GSK/KT, trục chính lên đến 4.000 vòng/phút, hệ thống dao điện 4 vị trí và độ chính xác định vị lặp lại đến 0,003mm.

Đây là cấu hình phù hợp cho các xưởng cơ khí cần một máy tiện CNC có khả năng đáp ứng tốt cả yêu cầu về năng suất lẫn độ ổn định trong sản xuất.

KHẢ NĂNG GIA CÔNG LINH HOẠT – KHÔNG GIAN LÀM VIỆC TỐI ƯU

CK6440 có đường kính quay tối đa trên băng máy 400mm, đường kính tiện tối đa trên bàn trượt ngang đạt 150mm và chiều dài tiện tối đa trong khoảng 200–400mm.

Với hành trình:

🔧 Trục X: 700mm

🔧 Trục Z: 450mm

máy có không gian chuyển động phù hợp cho nhiều dạng chi tiết tiện có kích thước vừa và nhỏ.

Đường kính lỗ trục chính 49mm, kết hợp lỗ thông thanh trục chính 41,5mm, giúp máy đáp ứng linh hoạt các nhu cầu gia công chi tiết dạng trục và chi tiết có khả năng đưa qua trục chính.

TRỤC CHÍNH 4.000 VÒNG/PHÚT – TĂNG NHỊP GIA CÔNG

Một trong những điểm đáng chú ý của CK6440 là dải tốc độ trục chính 0–4.000 vòng/phút.

⚙️ Động cơ chính công suất 5,5kW kết hợp với cụm trục chính A2-5, giúp máy đáp ứng tốt các yêu cầu gia công cần tốc độ quay cao.

Tốc độ trục chính rộng cũng tạo điều kiện để lựa chọn chế độ cắt phù hợp theo từng loại vật liệu, đường kính chi tiết và yêu cầu bề mặt.

TỐC ĐỘ DI CHUYỂN NHANH CAO – RÚT NGẮN THỜI GIAN CHỜ

CK6440 được trang bị khả năng di chuyển nhanh mạnh mẽ:

⚡ Trục X: 25.000mm/phút

⚡ Trục Z: 28.000mm/phút

Tốc độ di chuyển nhanh cao giúp giảm thời gian chạy không tải giữa các bước gia công, đặc biệt hữu ích khi thực hiện nhiều chu trình hoặc gia công hàng loạt.

Bên cạnh đó, cấu hình servo cho trục X và Z hỗ trợ máy duy trì khả năng điều khiển chuyển động chính xác trong quá trình vận hành.

ĐỘ CHÍNH XÁC LẶP LẠI ĐẾN 0,003MM

Với yêu cầu gia công CNC, khả năng đưa dao trở lại đúng vị trí là yếu tố quan trọng để duy trì tính đồng nhất giữa các chi tiết.

CK6440 có độ chính xác định vị lặp lại:

🎯 Trục X: 0,003mm

🎯 Trục Z: 0,003mm

Hệ thống vít me bi cho hai trục cũng được cấu hình riêng:

X: vít me bi 2506

Z: vít me bi 3206, tiền tải kép

Cấu hình này hướng đến khả năng truyền động ổn định và kiểm soát chuyển động chính xác trong quá trình gia công.

HỆ CNC GSK/KT – ĐIỀU KHIỂN GIA CÔNG CHỦ ĐỘNG

CK6440 sử dụng hệ thống điều khiển CNC GSK/KT, giúp người vận hành kiểm soát các chuyển động của máy theo chương trình gia công.

Kết hợp cùng hệ servo và hệ thống truyền động trục X/Z, máy phù hợp với môi trường sản xuất cần lặp lại nhiều chu kỳ gia công theo chương trình.

4 TRẠM DAO ĐIỆN – CHUYỂN ĐỔI DAO NHANH

Máy được trang bị ụ dao điện 4 vị trí, sử dụng dao kích thước tối đa 20×20mm.

🔄 4 vị trí dao cho phép bố trí nhiều dụng cụ cắt trên cùng một chu trình, giảm thao tác thay dao thủ công và thuận tiện khi thực hiện các bước tiện ngoài, tiện mặt đầu, tiện rãnh hoặc các nguyên công khác tùy theo chương trình.

Hệ thống dao điện giúp quy trình gia công trở nên liền mạch hơn, đặc biệt khi máy được sử dụng cho sản xuất lặp lại.

KẸP THỦY LỰC – TĂNG TÍNH ỔN ĐỊNH KHI GIA CÔNG

CK6440 sử dụng mâm cặp thủy lực đường kính 160mm, tạo điều kiện thuận lợi cho việc gá giữ phôi trong quá trình tiện.

Hệ thống kẹp thủy lực phù hợp với môi trường sản xuất yêu cầu thao tác gá phôi nhanh và tính nhất quán giữa các chu kỳ gia công.

HỆ THỐNG BÔI TRƠN TỰ ĐỘNG

Để hỗ trợ quá trình vận hành và bảo dưỡng, máy được trang bị hệ thống bôi trơn tự động 2L dạng bánh răng giảm áp.

⚙️ Hệ thống bôi trơn tự động giúp duy trì việc cấp dầu theo hệ thống, giảm sự phụ thuộc vào thao tác bôi trơn thủ công trong quá trình sử dụng.

KẾT CẤU TRUYỀN ĐỘNG ĐỒNG BỘ CHO HAI TRỤC

CK6440 sử dụng các cấu hình truyền động riêng cho trục X và Z:

Hạng mục	Cấu hình
Ray dẫn hướng trục X	Shanghai Bank of Taiwan CGH30CA2R
Ray dẫn hướng trục Z	Shanghai Bank of Taiwan CGH35CA2R
Vít me bi trục X	X 2506
Vít me bi trục Z	Z 3206, tiền tải kép
Mô-men servo trục X	130/6 Nm
Mô-men servo trục Z	130/6 Nm
Độ chính xác lặp lại X	0,003mm
Độ chính xác lặp lại Z	0,003mm

Cấu hình này tạo nền tảng cho khả năng điều khiển chuyển động ổn định và đáp ứng yêu cầu gia công CNC chính xác.

THÔNG SỐ KỸ THUẬT MÁY TIỆN CK6440

Thông số	Giá trị
Tên sản phẩm	Máy tiện ngang CK6440
Đường kính quay trên băng máy	400mm
Đường kính tiện tối đa trên bàn trượt ngang	150mm
Chiều dài tiện tối đa	200–400mm
Đường kính lỗ trục chính	49mm
Đường kính lỗ thông thanh trục chính	41,5mm
Tốc độ trục chính	0–4.000 vòng/phút
Ren trục chính	M48×1.5
Đầu trục chính	A2-5
Độ côn lỗ trục chính	21°
Công suất động cơ chính	5,5kW
Hành trình trục X	700mm
Hành trình trục Z	450mm
Tốc độ nhanh trục X	25.000mm/phút
Tốc độ nhanh trục Z	28.000mm/phút
Hệ thống kẹp	Mâm cặp thủy lực
Đường kính mâm cặp	160mm
Mô-men servo trục X	130/6 Nm
Mô-men servo trục Z	130/6 Nm
Vít me bi trục X	2506
Vít me bi trục Z	3206, tiền tải kép
Độ chính xác lặp lại X	0,003mm
Độ chính xác lặp lại Z	0,003mm
Số trạm dao	4
Kích thước dao	20×20mm
Hệ thống bôi trơn	Tự động 2L
Điện áp	220V/380V/415V
Hệ điều khiển CNC	GSK/KT
Chứng nhận	CE, ISO
Kích thước máy	2100×1450×1900mm
Trọng lượng theo thông tin sản phẩm	1300kg
Trọng lượng theo bảng thông số	2500kg

CK6440 – GIẢI PHÁP CHO XƯỞNG GIA CÔNG CẦN TỐC ĐỘ VÀ ĐỘ CHÍNH XÁC

Từ trục chính 4.000 vòng/phút, tốc độ chạy nhanh 25.000–28.000mm/phút, hành trình X/Z lớn, độ chính xác lặp lại 0,003mm đến hệ thống CNC GSK/KT và 4 trạm dao điện, CK6440 được xây dựng theo hướng phục vụ gia công tiện CNC có tính lặp lại và yêu cầu kiểm soát kích thước chặt chẽ.

📞 Liên hệ ngay để được tư vấn cấu hình CK6440, thông số gia công và lựa chọn máy phù hợp với loại chi tiết, vật liệu và sản lượng thực tế của xưởng.
