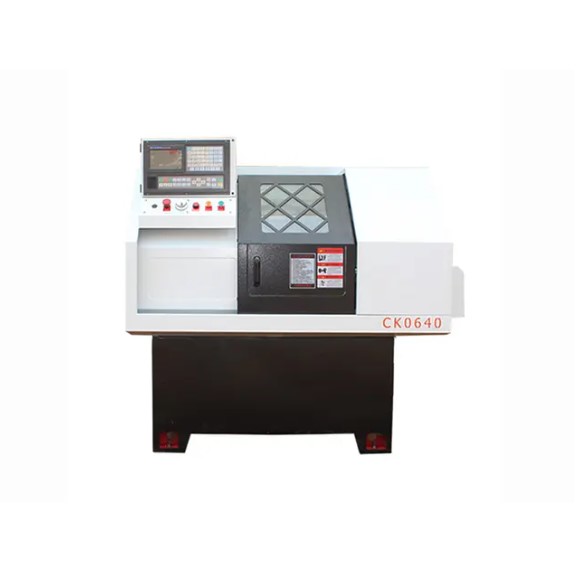

Máy tiện ngang CK0640

MÁY TIỆN NGANG CK0640 – NHỎ GỌN, CHÍNH XÁC, SẴN SÀNG CHO GIA CÔNG CNC

Không phải xưởng cơ khí nào cũng cần một chiếc máy tiện có kích thước lớn. Với nhiều nhu cầu gia công chi tiết vừa và nhỏ, điều quan trọng hơn là máy có cấu hình phù hợp, tốc độ ổn định, điều khiển chính xác và không chiếm quá nhiều không gian sản xuất.

CK0640 được phát triển theo hướng đó.

Với đường kính quay tối đa 320mm, chiều dài tiện 350mm, trục chính 0–3.000 vòng/phút, hành trình X/Z 560×350mm và độ chính xác định vị lặp lại 0,005mm, CK0640 là lựa chọn phù hợp cho các xưởng cần một máy tiện CNC 2 trục có cấu hình gọn nhưng vẫn đáp ứng tốt các yêu cầu gia công thực tế.

KÍCH THƯỚC GIA CÔNG 320MM – TỐI ƯU CHO CHI TIẾT VỪA VÀ NHỎ

CK0640 có đường kính quay tối đa trên băng máy 320mm và đường kính quay tối đa trên bàn trượt ngang 110mm.

Chiều dài tiện tối đa đạt 350mm, kết hợp với:

📐 Hành trình trục X: 560mm

📐 Hành trình trục Z: 350mm

Cấu hình này phù hợp với nhiều loại chi tiết tiện có kích thước vừa và nhỏ, đặc biệt khi doanh nghiệp cần tối ưu không gian bố trí máy trong xưởng.

TRỤC CHÍNH 3.000 VÒNG/PHÚT – ĐÁP ỨNG NHIỀU CHẾ ĐỘ CẮT

CK0640 sử dụng trục chính A2-5, tốc độ điều chỉnh từ 0 đến 3.000 vòng/phút.

⚙️ Động cơ trục chính công suất 4kW cung cấp năng lượng cho các nguyên công tiện theo chế độ cắt được thiết lập.

Trục chính có đường kính lỗ 49mm, lỗ thông thanh trục chính 41,5mm, ren M48×1.5 và độ côn lỗ trục chính 21°.

Nhờ đó, máy có thể đáp ứng các nhu cầu gia công chi tiết dạng trục và nhiều dạng phôi phù hợp với kích thước lỗ trục chính.

HÀNH TRÌNH X/Z 560×350MM – ĐỦ KHÔNG GIAN CHO CHU TRÌNH GIA CÔNG

CK0640 được cấu hình với hai trục chuyển động chính:

🔧 Trục X: 560mm

🔧 Trục Z: 350mm

Hai trục có tốc độ di chuyển nhanh 12.000mm/phút, giúp giảm thời gian chờ giữa các bước gia công.

Đây là cấu hình phù hợp với các công việc tiện CNC yêu cầu nhiều chuyển động lặp lại trong cùng một chu trình.

ĐỘ CHÍNH XÁC LẶP LẠI 0,005MM

Một trong những yếu tố quan trọng của máy tiện CNC là khả năng duy trì vị trí qua nhiều chu kỳ gia công.

CK0640 có độ chính xác định vị lặp lại:

🎯 X/Z: 0,005mm

Thông số này hỗ trợ khả năng duy trì tính đồng nhất khi máy thực hiện các chương trình gia công lặp lại.

SERVO TRỤC X/Z – KIỂM SOÁT CHUYỂN ĐỘNG ỔN ĐỊNH

CK0640 sử dụng động cơ servo cho cả hai trục:

⚙️ Servo X: 110/4Nm

⚙️ Servo Z: 110/6Nm

Sự kết hợp giữa servo và hệ thống điều khiển CNC giúp kiểm soát chuyển động của bàn dao theo chương trình, phù hợp với các quy trình gia công cần lặp lại nhiều lần.

CẤU HÌNH 2 TRỤC – TẬP TRUNG VÀO GIA CÔNG TIỆN

CK0640 được thiết kế với 2 trục X và Z, tập trung vào các nguyên công tiện cơ bản và các chu trình gia công CNC theo chương trình.

Cấu hình 2 trục giúp máy có cách vận hành trực quan, phù hợp với các xưởng cần một giải pháp CNC chuyên cho nhóm chi tiết tiện có kích thước vừa và nhỏ.

THIẾT KẾ GỌN – DỄ BỐ TRÍ TRONG XƯỞNG

Với kích thước tổng thể 1750×1100×1600mm và trọng lượng khoảng 1.000kg, CK0640 có cấu hình tương đối gọn so với nhiều dòng máy tiện CNC có kích thước gia công lớn hơn.

📦 Kích thước máy hợp lý giúp doanh nghiệp dễ dàng tính toán vị trí lắp đặt, bố trí khu vực vận hành và tổ chức không gian sản xuất.

THÔNG SỐ KỸ THUẬT MÁY TIỆN NGANG CK0640

Thông số	Giá trị
Tên sản phẩm	Máy tiện ngang CK0640
Model	CK0640
Đường kính quay tối đa trên băng máy	320mm
Đường kính quay tối đa trên bàn trượt ngang	110mm
Chiều dài tiện tối đa	350mm
Đường kính lỗ trục chính	49mm
Đường kính lỗ thông thanh trục chính	41,5mm
Tốc độ trục chính	0–3.000 vòng/phút
Ren trục chính	M48×1.5
Loại đầu trục chính	A2-5
Độ côn lỗ trục chính	21°
Công suất động cơ chính	4kW
Số trục	2
Hành trình trục X	560mm
Hành trình trục Z	350mm
Tốc độ nhanh trục X	12.000mm/phút
Tốc độ nhanh trục Z	12.000mm/phút
Mô-men servo trục X	110/4Nm
Mô-men servo trục Z	110/6Nm
Độ chính xác lặp lại X/Z	0,005mm
Số lượng trục chính	1
Khả năng gia công	Trung bình
Điện áp	220V/380V/415V
Kích thước máy	1750×1100×1600mm
Trọng lượng	1.000kg

CK0640 – CẤU HÌNH GỌN, TẬP TRUNG VÀO HIỆU QUẢ GIA CÔNG

Từ trục chính 3.000 vòng/phút, hành trình 560×350mm, tốc độ chạy nhanh 12.000mm/phút đến độ chính xác lặp lại 0,005mm, CK0640 được xây dựng cho nhu cầu gia công tiện CNC với kích thước chi tiết vừa và nhỏ.

📞 Liên hệ ngay để được tư vấn CK0640 theo kích thước phôi, vật liệu, loại chi tiết và sản lượng gia công thực tế của xưởng.
