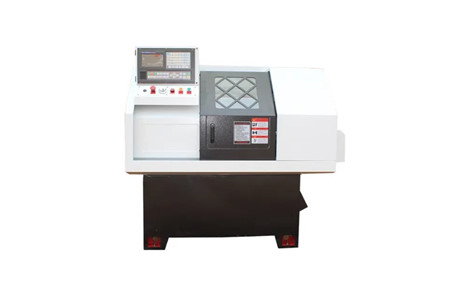

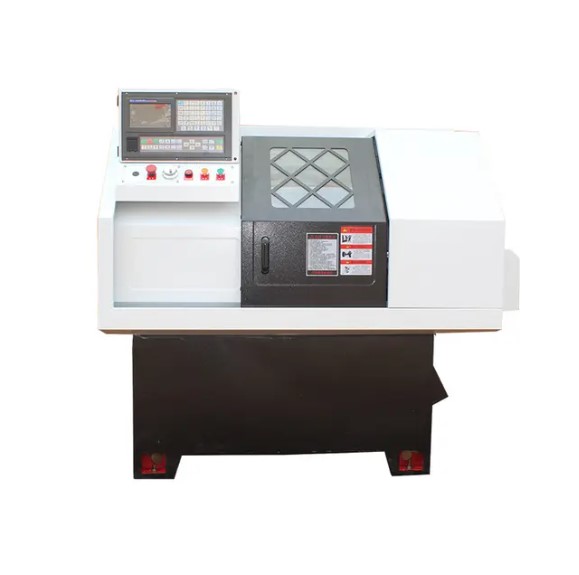

Máy tiện ngang CK40

MÁY TIỆN NGANG CK40 – CNC 8 VỊ TRÍ, GIA CÔNG LINH HOẠT, VẬN HÀNH ỔN ĐỊNH

Một chiếc máy tiện CNC hiệu quả không nhất thiết phải có cấu hình quá phức tạp. Điều quan trọng là máy phải đủ không gian gia công, chuyển động nhanh, thay dao linh hoạt và kiểm soát kích thước ổn định.

CK40 được xây dựng theo đúng hướng đó.

Máy sở hữu đường kính quay trên băng máy 400mm, chiều dài tiện tối đa 320mm, trục chính 0–3.000 vòng/phút và tháp pháo servo thủy lực 8 vị trí. Cùng với hệ điều khiển CNC GSK/KT và độ chính xác định vị lặp lại 0,005mm, CK40 phù hợp cho các nhu cầu gia công tiện CNC có tính lặp lại cao.

KHÔNG GIAN GIA CÔNG 400MM – TỐI ƯU CHO CHI TIẾT VỪA

CK40 có đường kính quay tối đa trên băng máy 400mm, đường kính tiện tối đa trên bàn trượt ngang đạt 160mm và chiều dài tiện tối đa 320mm.

📐 Hành trình trục X: 700mm

📐 Hành trình trục Z: 320mm

Không gian làm việc này cho phép máy xử lý nhiều dạng chi tiết tiện có kích thước vừa, đồng thời tạo điều kiện bố trí các nguyên công khác nhau trong cùng một chương trình CNC.

TRỤC CHÍNH 3.000 VÒNG/PHÚT – CÂN BẰNG GIỮA TỐC ĐỘ VÀ KHẢ NĂNG GIA CÔNG

CK40 sử dụng cụm trục chính A2-5, với dải tốc độ 0–3.000 vòng/phút.

⚙️ Công suất động cơ chính 4kW cung cấp nguồn động lực cho các nguyên công tiện theo chế độ cắt được thiết lập.

Trục chính có lỗ thông 49mm, đường kính lỗ thông thanh trục chính 41,5mm, ren M48×1.5 và độ côn lỗ trục chính 21°.

Cấu hình này tạo sự linh hoạt khi gia công các chi tiết dạng trục và nhiều dạng phôi cần đưa qua trục chính.

THÁP PHÁO SERVO THỦY LỰC 8 VỊ TRÍ – NHIỀU DAO, ÍT GIÁN ĐOẠN

Điểm nổi bật của CK40 nằm ở tháp pháo servo thủy lực 8 vị trí.

🔄 Có thể bố trí nhiều dụng cụ cắt trên cùng một chu trình.

🔄 Hệ thống servo hỗ trợ điều khiển vị trí dao theo chương trình.

🔄 Kích thước dao tối đa 20×20mm.

Với 8 vị trí dao, máy có thể thực hiện liên tiếp nhiều nguyên công mà không cần thay dao thủ công thường xuyên, giúp quy trình gia công trở nên liền mạch hơn.

DI CHUYỂN NHANH 20.000MM/PHÚT

CK40 được thiết kế với tốc độ di chuyển nhanh:

⚡ Trục X: 20.000mm/phút

⚡ Trục Z: 20.000mm/phút

Tốc độ chạy nhanh giúp rút ngắn thời gian di chuyển không tải giữa các vị trí gia công, đặc biệt hữu ích khi máy phải thực hiện nhiều chu kỳ lặp lại.

ĐỘ CHÍNH XÁC LẶP LẠI 0,005MM

Trong sản xuất CNC, độ chính xác lặp lại có ý nghĩa trực tiếp đối với khả năng duy trì kích thước giữa các chi tiết.

CK40 có:

🎯 Độ chính xác lặp lại trục X: 0,005mm

🎯 Độ chính xác lặp lại trục Z: 0,005mm

Hệ thống truyền động sử dụng ray dẫn hướng và vít me bi cho từng trục, trong đó trục Z sử dụng vít me bi 3210 tiền tải kép.

HỆ THỐNG TRUYỀN ĐỘNG CHO X VÀ Z

CK40 được trang bị các cấu hình truyền động riêng cho hai trục chính của hệ thống chuyển động:

⚙️ Ray trục X: Shanghai Bank of Taiwan CGH30CA2R

⚙️ Ray trục Z: Shanghai Bank of Taiwan CGH35CA2R

⚙️ Vít me bi X: 2508

⚙️ Vít me bi Z: 3210, tiền tải kép

Mô-men servo:

Trục X: 110/4Nm

Trục Z: 110/6Nm

Cấu hình này hỗ trợ khả năng kiểm soát chuyển động của bàn dao trong quá trình gia công theo chương trình CNC.

MÂM CẶP THỦY LỰC 160MM – HỖ TRỢ GÁ PHÔI NHANH

CK40 sử dụng mâm cặp thủy lực đường kính 160mm.

💪 Hệ thống kẹp thủy lực giúp giữ phôi trong quá trình gia công và phù hợp với các môi trường sản xuất cần thao tác gá phôi lặp lại.

Đây là lựa chọn thực tế cho các xưởng muốn giảm thời gian thao tác thủ công trong quá trình vận hành máy.

CNC GSK/KT – ĐIỀU KHIỂN THEO CHƯƠNG TRÌNH

CK40 sử dụng hệ điều khiển CNC GSK/KT, kết hợp với servo trục X/Z và tháp pháo 8 vị trí.

Người vận hành có thể thiết lập chương trình gia công theo từng loại chi tiết, kiểm soát trình tự chuyển động và các nguyên công tiện theo yêu cầu.

BÔI TRƠN TỰ ĐỘNG 2L

Máy được trang bị hệ thống bôi trơn tự động 2L dạng bánh răng giảm áp.

⚙️ Hệ thống tự động hóa việc cấp dầu bôi trơn, giảm thao tác thủ công và hỗ trợ quá trình vận hành ổn định của các cơ cấu truyền động.

THÔNG SỐ KỸ THUẬT MÁY TIỆN NGANG CK40

Thông số	Giá trị
Tên sản phẩm	Máy tiện ngang CK40
Đường kính quay trên băng máy	400mm
Đường kính tiện tối đa trên bàn trượt ngang	160mm
Chiều dài tiện tối đa	320mm
Đường kính lỗ trục chính	49mm
Đường kính lỗ thông thanh trục chính	41,5mm
Tốc độ trục chính	0–3.000 vòng/phút
Ren trục chính	M48×1.5
Loại đầu trục chính	A2-5
Độ côn lỗ trục chính	21°
Công suất động cơ chính	4kW
Hành trình trục X	700mm
Hành trình trục Z	320mm
Tốc độ nhanh trục X	20.000mm/phút
Tốc độ nhanh trục Z	20.000mm/phút
Hệ thống kẹp	Mâm cặp thủy lực
Đường kính mâm cặp	160mm
Nhà sản xuất biến tần	Weichuang / Huichuan
Mô-men servo trục X	110/4Nm
Mô-men servo trục Z	110/6Nm
Ray dẫn hướng trục X	CGH30CA2R
Ray dẫn hướng trục Z	CGH35CA2R
Vít me bi trục X	2508
Vít me bi trục Z	3210, tiền tải kép
Độ chính xác lặp lại X	0,005mm
Độ chính xác lặp lại Z	0,005mm
Chế độ gá dao	Tháp pháo servo thủy lực 8 vị trí
Kích thước dao	20×20mm
Hệ thống bôi trơn	Tự động 2L
Ụ đuôi	Mo style 4
Điện áp	220V/380V/415V
Hệ điều khiển CNC	GSK/KT
Chứng nhận	CE, ISO
Kích thước máy	1700×1700×1650mm
Trọng lượng	1450kg

CK40 – GỌN GÀNG, LINH HOẠT, SẴN SÀNG CHO GIA CÔNG CNC

Với đường kính quay 400mm, chiều dài tiện 320mm, trục chính 3.000 vòng/phút, tốc độ chạy nhanh 20.000mm/phút và tháp pháo servo thủy lực 8 vị trí, CK40 mang đến một cấu hình cân bằng cho các xưởng gia công cần máy tiện CNC linh hoạt.

🎯 Độ chính xác lặp lại 0,005mm cùng hệ truyền động X/Z, mâm cặp thủy lực và điều khiển GSK/KT giúp CK40 phù hợp với các quy trình gia công yêu cầu khả năng lặp lại ổn định.

📞 Liên hệ ngay để được tư vấn CK40 theo kích thước chi tiết, vật liệu, sản lượng và yêu cầu gia công thực tế của xưởng.
