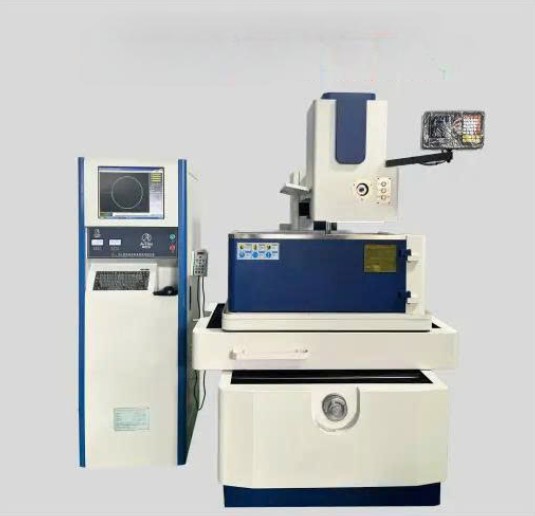

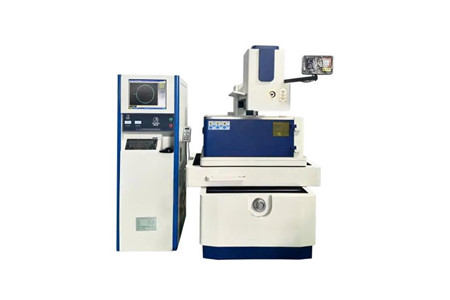

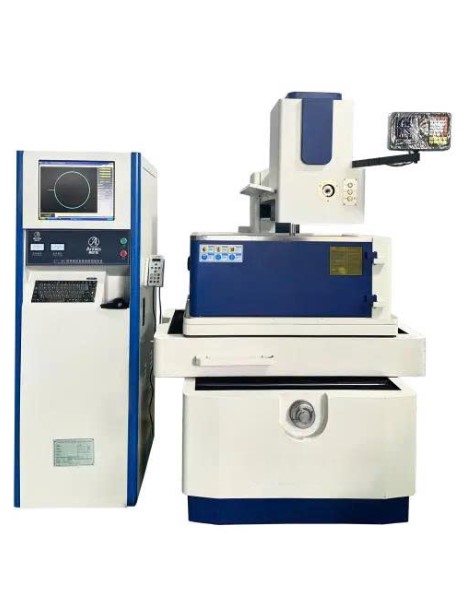

Máy Cắt Dây Cao Cấp Động Cơ Bước JL350/JL450/JL550

MÁY CẮT DÂY CNC EDM ĐỘNG CƠ BƯỚC JL350/JL450/JL550 – GIA CÔNG CHÍNH XÁC, KẾT CẤU VỮNG CHẮC, TỐI ƯU CHI PHÍ ĐẦU TƯ

Một lựa chọn đáng cân nhắc cho xưởng cơ khí muốn bước vào gia công cắt dây EDM với thiết bị có độ chính xác cao, kết cấu chắc chắn và mức đầu tư hợp lý.

Trong gia công khuôn mẫu và chi tiết cơ khí, khả năng xử lý những biên dạng phức tạp, vật liệu có độ cứng cao hay những chi tiết khó gia công bằng phương pháp truyền thống luôn đòi hỏi một thiết bị chuyên dụng. Máy cắt dây CNC động cơ bước JL350/JL450/JL550 được phát triển theo hướng kết hợp giữa hệ thống điều khiển động cơ bước, kết cấu cơ khí chắc chắn và khả năng gia công chính xác, đáp ứng nhiều nhu cầu sản xuất trong xưởng cơ khí và chế tạo khuôn mẫu.

Với 3 lựa chọn model, hành trình gia công từ 350 × 450 mm đến 550 × 650 mm, tải trọng phôi lên đến 800 kg và dung sai gia công nhiều lần theo thông số catalog đạt ≤0,005 mm, dòng máy mang đến giải pháp linh hoạt cho nhiều quy mô gia công.

⚙️ ĐỘNG CƠ BƯỚC THẾ HỆ MỚI – KIỂM SOÁT CHUYỂN ĐỘNG ỔN ĐỊNH

JL350, JL450 và JL550 sử dụng động cơ bước cho cả trục X, Y và U, V, tạo nên hệ thống điều khiển chuyển động đồng bộ trong quá trình cắt dây.

Thiết kế điều khiển động cơ bước hướng đến khả năng dịch chuyển tọa độ chính xác, vận hành ổn định và giảm hiện tượng mất bước so với những hệ thống động cơ bước đời cũ.

🎯 Điều khiển X, Y bằng động cơ bước.

🎯 Điều khiển U, V bằng động cơ bước.

🎯 Hỗ trợ kiểm soát chuyển động trong quá trình gia công biên dạng.

🎯 Phù hợp với nhu cầu gia công cắt dây EDM chính xác.

🏗️ KẾT CẤU MÁY VỮNG CHẮC – HỖ TRỢ GIA CÔNG ỔN ĐỊNH

Một chiếc máy cắt dây muốn duy trì chất lượng gia công cần có nền tảng cơ khí đủ chắc chắn.

Dòng JL350/JL450/JL550 sử dụng kết cấu khung bệ chắc chắn, được thiết kế để chịu tải và hạn chế rung động trong quá trình gia công. Đây là nền tảng quan trọng để máy có thể xử lý các phôi có khối lượng lớn, đồng thời hỗ trợ duy trì sự ổn định trong quá trình cắt.

Với tải trọng phôi lần lượt 400 kg, 600 kg và 800 kg, người dùng có thể lựa chọn model phù hợp với quy mô sản xuất và kích thước phôi thực tế.

🎯 DUNG SAI NHIỀU LẦN ≤0,005 MM – KIỂM SOÁT CHẶT CHẼ KÍCH THƯỚC

Độ chính xác là yếu tố không thể bỏ qua khi gia công khuôn mẫu, chày cối hay các chi tiết cơ khí có yêu cầu dung sai chặt.

Theo thông số catalog, dòng máy đạt dung sai gia công nhiều lần:

≤0,005 mm trên mẫu hình vuông 10 × 10 × 20 mm.

Thông số này giúp máy hướng đến những ứng dụng cần kiểm soát kích thước và biên dạng trong quá trình cắt nhiều lần.

✨ ĐỘ NHÁM ≤1,4 Ra – CHẤT LƯỢNG BỀ MẶT ĐƯỢC CHÚ TRỌNG

Không chỉ quan tâm đến kích thước, chất lượng bề mặt sau gia công cũng là yếu tố quan trọng đối với các chi tiết khuôn mẫu.

Với 3 lần cắt tốt nhất, độ nhám bề mặt đạt ≤1,4 Ra theo thông số catalog trên vật liệu SKD có độ cứng 45–60 HRC, kích thước mẫu 10 × 10 × 20 mm.

Nhờ đó, dòng máy phù hợp với những công việc cần kiểm soát đồng thời độ chính xác kích thước và chất lượng bề mặt gia công.

🚀 TỐC ĐỘ CẮT ≥165 MM²/PHÚT – CÂN BẰNG GIỮA NĂNG SUẤT VÀ ĐỘ CHÍNH XÁC

Máy đạt tốc độ cắt lần đầu nhanh nhất theo catalog ở mức ≥165 mm²/phút.

Kết hợp với khả năng điều chỉnh tốc độ lô quấn dây trong khoảng 5–11,5 m/s, hệ thống mang đến sự linh hoạt trong quá trình vận hành, giúp người dùng chủ động hơn khi thiết lập chế độ gia công cho từng loại phôi.

🔥 CẮT CÔN TIÊU CHUẨN 3°/80 MM – XỬ LÝ BIÊN DẠNG PHỨC TẠP

Khả năng cắt của máy không chỉ giới hạn ở các đường cắt thông thường. Dòng JL350/JL450/JL550 hỗ trợ độ cắt côn tiêu chuẩn 3°/80 mm, kết hợp hành trình U, V đạt 60 × 60 mm.

Đây là cấu hình phù hợp cho những chi tiết cần xử lý biên dạng và góc cắt đa dạng trong quá trình chế tạo khuôn mẫu.

📐 3 MODEL – CHỌN HÀNH TRÌNH PHÙ HỢP VỚI TỪNG XƯỞNG

Ba model JL350, JL450 và JL550 mang đến các cấp độ hành trình khác nhau, giúp doanh nghiệp chủ động lựa chọn theo kích thước phôi và không gian sản xuất.

🔹 JL350: hành trình gia công 350 × 450 mm, tải trọng phôi 400 kg.

🔹 JL450: hành trình gia công 450 × 550 mm, tải trọng phôi 600 kg.

🔹 JL550: hành trình gia công 550 × 650 mm, tải trọng phôi 800 kg.

Cả ba model đều có hành trình U, V 60 × 60 mm, trong khi chiều cao cắt tối đa đạt 250 mm với JL350/JL450 và 300 mm với JL550.

💧 LÀM MÁT BẰNG DẦU PHA NƯỚC – THÙNG NƯỚC CAO ÁP CÓ LỌC

Hệ thống làm mát sử dụng dầu làm mát pha nước, đi kèm thùng nước cao áp có lọc.

Thiết kế này hỗ trợ duy trì môi trường gia công phù hợp trong quá trình cắt dây, đồng thời giúp hệ thống xử lý dung dịch làm mát thuận tiện hơn trong quá trình vận hành.

🖥️ PHẦN MỀM AUTOCUT – HỖ TRỢ USB VÀ LAN

Máy được trang bị phần mềm điều khiển AutoCut, giao diện hiển thị hỗ trợ Tiếng Trung và Tiếng Anh.

Dữ liệu có thể được truyền thông qua cổng USB và LAN, mang đến phương thức kết nối thuận tiện cho quá trình đưa chương trình gia công vào hệ thống điều khiển.

🔧 TỦ ĐIỆN THIẾT KẾ CHO MÔI TRƯỜNG NHÀ XƯỞNG

Hệ thống tủ điện được thiết kế với các linh kiện điện tử và khả năng tản nhiệt, chống nhiễu, hướng đến sự ổn định trong môi trường sản xuất công nghiệp.

Với nguồn điện 380V/50Hz và công suất điện 3 kW, máy có cấu hình phù hợp cho các xưởng cơ khí và khu vực sản xuất chuyên nghiệp.

🏭 ỨNG DỤNG RỘNG TRONG GIA CÔNG CƠ KHÍ VÀ KHUÔN MẪU

Nhờ khả năng cắt dây EDM và hệ thống điều khiển động cơ bước, dòng JL350/JL450/JL550 có thể được ứng dụng trong nhiều công việc gia công:

🔩 Gia công chi tiết máy và các biên dạng phức tạp

⚙️ Gia công bánh răng, biên dạng cam

🧰 Chế tạo khuôn dập và khuôn mẫu

🔧 Gia công chày, cối và các chi tiết khuôn

💎 Cắt vật liệu có độ cứng cao như thép hợp kim đã qua tôi luyện

🔩 Gia công các chi tiết bằng đồng, nhôm và những vật liệu phù hợp với công nghệ cắt dây EDM

📊 THÔNG SỐ KỸ THUẬT

THÔNG SỐ	MODEL JL350	MODEL JL450	MODEL JL550
Hành trình gia công Y*X(mm)	350 x 450 mm	450 x 550 mm	550 x 650 mm
Hành trình U,V	60 x 60	60 x 60	60 x 60
Kích thước bàn làm việc	500 x 720 mm	600 x 820 mm	700 x 1000 mm
Kích thước bao ngoài	1700*1400*1900	1800*1500*1900	2100*1800*2000
Chiều cao cắt max	250 mm	250 mm	300 mm
Trọng lượng phôi GC (kg)	400	600	800
Trọng lượng máy (kg)	1900	2100	2900
Điều khiển X,Y	Động cơ bước
Điều khiển U,V	Động cơ bước
Dung sai gia công(nhiều lần cắt)	Hình vuông 10*10*20 ≤0.005 mm
Độ nhám bề mặt cắt 3 lần tốt nhất (Ra)	≤ 1.4 Ra(vật liệu SKD độ cứng 45 – 60 HRC kích thước 10*10*20)
Tốc độ cắt 1 lần nhanh nhất	165 ≤ mm²/phút
Độ cắt côn tiêu chuẩn	3° / 80mm
Đường kính dây cắt (mm)	0.1 ~ 0.20
Điều chỉnh tốc độ lô quấn m/s	5 – 11.5
Phương thức làm mát	Dầu làm mát pha nước
Thùng nước làm mát	Thùng nước cao áp có lọc
Nguồn điện cung cấp	380V 50Hz
Công suất điện (kW)	3 kW
Phần mềm điều khiển	Autocut
Ngôn ngữ hiển thị	Tiếng Trung, tiếng Anh
Kích thước tủ điện	640*552*1702
Phương thức truyền văn bản	Cổng USB, Lan

🌟 JL350 – JL450 – JL550: GIẢI PHÁP CẮT DÂY EDM ĐÁNG CÂN NHẮC CHO XƯỞNG CƠ KHÍ

Với động cơ bước trên X, Y, U, V, kết cấu máy chắc chắn, hành trình gia công đa dạng, tải trọng phôi lên đến 800 kg, dung sai nhiều lần ≤0,005 mm và độ nhám bề mặt theo catalog ≤1,4 Ra, dòng JL350/JL450/JL550 hướng đến nhu cầu gia công khuôn mẫu và chi tiết cơ khí chính xác.

Đặc biệt, việc cung cấp 3 model với kích thước và tải trọng khác nhau giúp doanh nghiệp dễ dàng lựa chọn cấu hình phù hợp với quy mô phôi và nhu cầu sản xuất thực tế.

🔥 Muốn nâng cấp năng lực gia công mà vẫn kiểm soát tốt chi phí đầu tư? Hãy liên hệ ngay để được tư vấn JL350, JL450 hoặc JL550 – lựa chọn model phù hợp với kích thước phôi, hành trình gia công và yêu cầu sản xuất của xưởng bạn.
