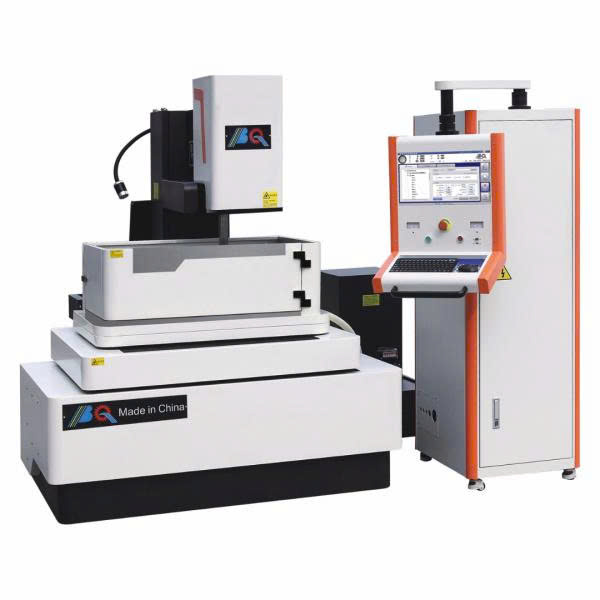

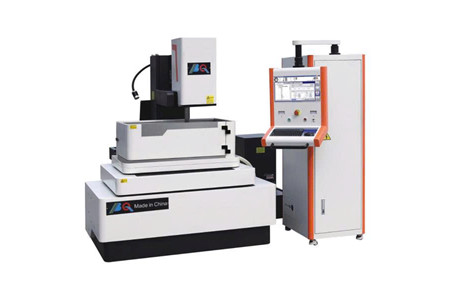

Máy cắt dây CNC BQ500

MÁY CẮT DÂY CNC BQ500 – GIA CÔNG CNC 4 TRỤC, ĐỘ CHÍNH XÁC CAO

CẮT DÂY CNC X,Y,U,V – HÀNH TRÌNH 500 × 400MM – TẢI TRỌNG 600KG – ĐIỀU KHIỂN SERVO

Trong gia công cơ khí chính xác, những chi tiết có hình dạng phức tạp, biên dạng đặc biệt hoặc yêu cầu độ chính xác cao luôn đòi hỏi thiết bị gia công có khả năng điều khiển linh hoạt.

🔥 Máy cắt dây CNC BQ500 được thiết kế với hệ thống điều khiển CNC 4 trục X, Y, U, V, kết hợp điều khiển servo cho trục X, Y, hỗ trợ gia công các biên dạng theo chương trình đã thiết lập.

⚙️ Với bàn làm việc 836 × 550mm, hành trình X,Y 500 × 400mm và khả năng chịu tải tối đa 600kg, BQ500 phù hợp cho nhiều nhu cầu gia công khuôn mẫu và chi tiết cơ khí.

---

⚙️ CNC 4 TRỤC X, Y, U, V – GIA CÔNG BIÊN DẠNG LINH HOẠT

🎯 BQ500 sử dụng 4 trục điều khiển liên động CNC: X, Y, U, V, giúp máy có khả năng xử lý các biên dạng cắt phức tạp.

🔧 Trục X, Y sử dụng điều khiển servo, hỗ trợ bàn làm việc di chuyển chính xác theo chương trình.

⚙️ Trục U, V đảm nhiệm khả năng điều chỉnh độ côn, với hành trình 80 × 80mm.

📐 Máy hỗ trợ cắt định hình trên dưới, mở rộng khả năng gia công các chi tiết có biên dạng khác nhau.

---

🔥 KHẢ NĂNG GIA CÔNG PHÔI LỚN – TẢI TRỌNG ĐẾN 600KG

📏 Kích thước gia công phôi tối đa: 980 × 600mm.

💪 Trọng lượng tải trọng tối đa: 600kg.

⚙️ Độ dày cắt thẳng tối đa: 300mm.

🏭 Với khả năng tiếp nhận phôi có kích thước và trọng lượng lớn, BQ500 hướng đến nhu cầu gia công tại các xưởng cơ khí, khuôn mẫu và sản xuất chi tiết công nghiệp.

---

🎯 ĐỘ CHÍNH XÁC CAO – ĐƠN VỊ CHỈ LỆNH 0.001MM

🔬 Đơn vị chỉ lệnh tối thiểu của trục X,Y: 0.001mm.

🔬 Đơn vị chỉ lệnh tối thiểu của trục U,V: 0.001mm.

📐 Độ chính xác định vị lặp lại toàn hành trình ≤±0.003mm.

✨ Các thông số này cho thấy BQ500 được cấu hình hướng đến những công việc gia công yêu cầu khả năng kiểm soát vị trí và biên dạng chính xác.

---

🧵 TỐC ĐỘ DÂY CHẠY ĐIỀU CHỈNH – HỖ TRỢ GIA CÔNG ỔN ĐỊNH

⚙️ Phạm vi đường kính dây điện cực ϕ0.1–0.2mm.

🔩 Đường kính tiêu chuẩn ϕ0.18mm.

🚀 Tốc độ dây chạy 1–11.4m/s, có thể điều chỉnh bằng biến tần.

🧵 Hành trình tối đa trục quấn dây 200mm.

📏 Độ dài tối đa trục quấn dây khoảng 300m.

💧 Hệ thống bể chất lỏng có dung tích 120L, kết hợp phương thức lọc qua 3 cấp, hỗ trợ quá trình gia công.

---

📐 KHẢ NĂNG CẮT CÔN – CẮT ĐỊNH HÌNH TRÊN DƯỚI

🔥 BQ500 có khả năng cắt côn tối đa ±15°/150 (Lên xuống miệng nước) theo thông số sản phẩm.

🎯 Kết hợp với hệ thống X,Y,U,V bốn trục, máy hỗ trợ gia công những chi tiết cần tạo hình và thay đổi biên dạng theo chương trình CNC.

⚙️ Chức năng cắt định hình trên dưới: Có, giúp mở rộng phạm vi gia công so với các nhu cầu cắt thẳng thông thường.

---

🚀 HIỆU SUẤT CẮT VÀ CHẤT LƯỢNG BỀ MẶT

⚡ Hiệu suất cắt tối đa: ≥300mm/min.

✨ Độ nhám bề mặt tối ưu: Ra 0.7–1.4μm.

🎯 Đây là những thông số quan trọng đối với các xưởng gia công yêu cầu bề mặt sau cắt có độ hoàn thiện tốt và quy trình gia công ổn định.

---

🏭 THIẾT KẾ CHO MÔI TRƯỜNG XƯỞNG CƠ KHÍ

🔌 Nguồn điện: Ba pha 380VAC/50Hz.

⚙️ Hệ thống điều khiển: Hệ thống Baqi.

🔋 Tổng công suất tiêu hao của máy: 1.7kW.

⚡ Dòng điện gia công tối đa: 10A.

🔇 Độ ồn của máy: ≤70dB.

🏗️ Trọng lượng máy 2600kg, kết hợp kích thước ngoại hình 1550 × 1770 × 2050mm, tạo nên kết cấu máy phù hợp với môi trường gia công công nghiệp.

---

📋 THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY CNC BQ500

Hạng mục	Quy cách	Đơn vị
Kích thước bàn làm việc	836 × 550	mm
Hành trình trục (X,Y) bàn làm việc	500 × 400	mm
Kích thước gia công phôi tối đa	980 × 600	mm
Độ dày cắt thẳng tối đa	300	mm
Trọng lượng tải trọng tối đa	600	kg
Đơn vị chỉ lệnh tối thiểu X,Y	0.001	mm
Hành trình trục U,V độ côn	80 × 80	mm
Độ côn cắt tối đa	±15°/150 (Lên xuống miệng nước)	mm
Đơn vị chỉ lệnh tối thiểu U,V	0.001	mm
Phương thức điều khiển	Điều khiển servo trục X,Y
Chuyển động trục Z	CNC
Số trục điều khiển liên động CNC	X、Y、U、V bốn trục
Hành trình tối đa trục quấn dây	200	mm
Phạm vi đường kính dây điện cực	ϕ0.1–0.2	mm
Tiêu chuẩn	ϕ0.18	mm
Tốc độ dây chạy	1–11.4 Có thể điều chỉnh biến tần	m/s
Độ dài tối đa trục quấn dây	Khoảng 300	m
Độ chính xác định vị lặp lại (Toàn hành trình)	≤±0.003	mm
Hiệu suất cắt tối đa	≥300	mm/min
Độ nhám bề mặt tối ưu	Ra 0.7–1.4	μm
Dung tích bể chất lỏng	120	L
Phương thức lọc chất lỏng làm việc	Lọc qua 3 cấp
Nguồn điện cung cấp	Ba pha 380VAC/50Hz
Hệ thống điều khiển	Hệ thống Baqi
Tổng công suất tiêu hao của máy	1.7	KW
Dòng điện gia công tối đa	10	A
Trọng lượng máy	2600	kg
Kích thước ngoại hình máy (dàirộngcao)	1550x1770x2050	mm
Độ ồn của máy	≤70	dB
Cắt định hình trên dưới	Có

---

🔥 BQ500 – MÁY CẮT DÂY CNC CHO GIA CÔNG KHUÔN VÀ CƠ KHÍ CHÍNH XÁC

🎯 CNC 4 trục X, Y, U, V

⚙️ Điều khiển servo trục X,Y

📐 Hành trình X,Y 500 × 400mm

💪 Tải trọng tối đa 600kg

🔬 Đơn vị chỉ lệnh tối thiểu 0.001mm

📏 Độ dày cắt thẳng tối đa 300mm

🔥 Cắt côn tối đa ±15°/150

💧 Bể chất lỏng 120L – lọc 3 cấp

✨ Độ nhám bề mặt tối ưu Ra 0.7–1.4μm

🏭 Trọng lượng máy 2600kg – kết cấu dành cho môi trường gia công công nghiệp

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN MÁY CẮT DÂY CNC BQ500 VÀ CẤU HÌNH PHÙ HỢP VỚI NHU CẦU GIA CÔNG CỦA XƯỞNG!
