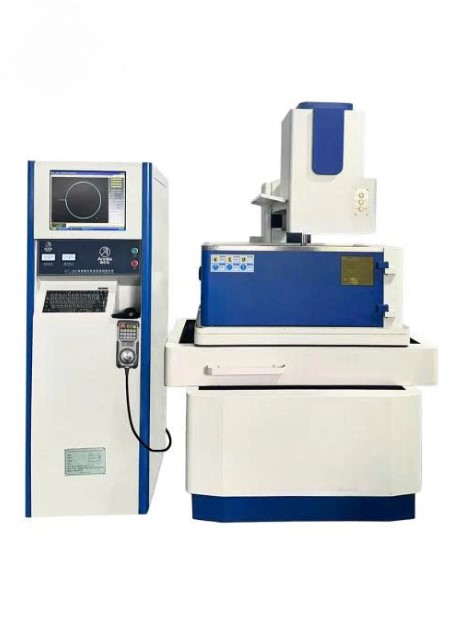

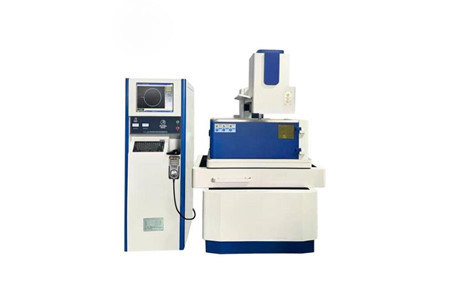

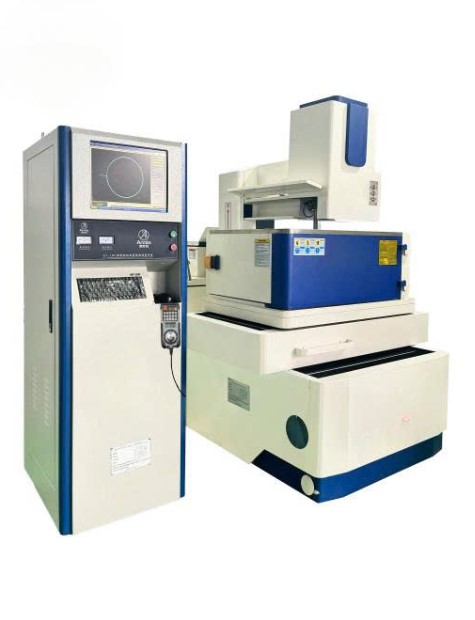

Máy Cắt Dây Cao Cấp Động Cơ AC SERVO JLS350/JLS450/JLS550

MÁY CẮT DÂY CNC AC SERVO – ĐỘ CHÍNH XÁC ≤0,005 MM, LÀM CHỦ GIA CÔNG KHUÔN MẪU VÀ BIÊN DẠNG PHỨC TẠP

Không chỉ là một chiếc máy cắt dây – đây là bước nâng cấp cho những xưởng cơ khí đang đặt độ chính xác lên hàng đầu.

Trong gia công khuôn mẫu và các chi tiết cơ khí chính xác, chỉ một sai lệch rất nhỏ cũng có thể ảnh hưởng đến khả năng lắp ráp, chất lượng bề mặt và độ hoàn thiện của sản phẩm. Chính vì vậy, Máy cắt dây CNC AC Servo được phát triển theo hướng kiểm soát chuyển động chính xác với hệ thống Servo trên cả trục X, Y, U và V, kết hợp phản hồi tín hiệu trực tiếp trên phần mềm.

Dòng máy hiện có JLS350, JLS450 và JLS550, mang đến nhiều lựa chọn về hành trình gia công, kích thước bàn và tải trọng phôi, phù hợp từ các chi tiết cơ khí đến những bộ khuôn và phôi có kích thước lớn.

⚡ AC SERVO 4 TRỤC – KIỂM SOÁT CHUYỂN ĐỘNG CHÍNH XÁC

Điểm tạo nên sự khác biệt của dòng máy nằm ở hệ thống điều khiển Servo cho X, Y, U và V.

Thay vì chỉ tập trung vào chuyển động X, Y, hệ thống còn kiểm soát các chuyển động U, V bằng Servo, giúp máy có nền tảng điều khiển phù hợp cho những yêu cầu gia công cần độ chính xác cao và các biên dạng phức tạp.

🎯 X, Y: Servo

🎯 U, V: Servo

🎯 Phản hồi tín hiệu trực tiếp trên phần mềm

🎯 Không sử dụng thước quang theo thông số cấu hình

Sự kết hợp này hướng đến khả năng kiểm soát chuyển động đồng bộ và ổn định trong suốt quá trình gia công.

🎯 DUNG SAI NHIỀU LẦN CẮT ≤0,005 MM

Khi gia công khuôn mẫu, độ chính xác sau nhiều lần cắt là một trong những yếu tố được quan tâm hàng đầu.

Theo thông số catalog, trên mẫu 10 × 10 × 20 mm, dung sai gia công nhiều lần đạt:

≤ 0,005 mm

Đây là thông số đáng chú ý đối với những xưởng gia công cần kiểm soát chặt chẽ kích thước chi tiết và độ chính xác của biên dạng sau nhiều lần cắt.

✨ ĐỘ NHÁM BỀ MẶT ≤1,3 Ra – HƯỚNG ĐẾN BỀ MẶT GIA CÔNG TINH

Không chỉ kiểm soát kích thước, chất lượng bề mặt sau gia công cũng đóng vai trò quan trọng đối với khuôn mẫu và chi tiết chính xác.

Với chế độ 3 lần cắt tốt nhất, máy đạt độ nhám bề mặt ≤1,3 Ra theo thông số catalog, trên vật liệu SKD độ cứng 45–60 HRC, kích thước mẫu 10 × 10 × 20 mm.

Điều này giúp dòng máy phù hợp với những công việc cần sự cân bằng giữa độ chính xác kích thước và chất lượng bề mặt gia công.

🚀 TỐC ĐỘ CẮT LẦN ĐẦU ≥165 MM²/PHÚT

Bên cạnh độ chính xác, tốc độ gia công cũng là yếu tố trực tiếp ảnh hưởng đến hiệu suất xưởng.

Tốc độ cắt lần đầu nhanh nhất đạt ≥165 mm²/phút, kết hợp tốc độ lô quấn dây có thể điều chỉnh trong khoảng 5–11,5 m/s.

Người vận hành có thể điều chỉnh tốc độ theo yêu cầu gia công và đặc tính của từng loại phôi, hướng đến sự linh hoạt giữa năng suất và yêu cầu kỹ thuật.

🔥 KHẢ NĂNG CẮT CÔN 3°/80 MM – XỬ LÝ BIÊN DẠNG ĐA DẠNG

Máy được trang bị khả năng cắt côn tiêu chuẩn 3°/80 mm, mở rộng khả năng xử lý những chi tiết không chỉ giới hạn ở biên dạng cắt thẳng.

Kết hợp với hành trình U, V đạt 60 × 60 mm, hệ thống có nền tảng phù hợp cho các chi tiết khuôn mẫu và biên dạng cần điều khiển chuyển động linh hoạt.

🏗️ 3 MODEL – CHỦ ĐỘNG CHỌN KÍCH THƯỚC THEO NHU CẦU XƯỞNG

Không phải xưởng nào cũng cần cùng một kích thước máy. Chính vì vậy, chúng tôi cung cấp 3 lựa chọn JLS350, JLS450 và JLS550.

🔹 JLS350: hành trình gia công 350 × 450 mm, tải trọng phôi 400 kg.

🔹 JLS450: hành trình gia công 450 × 550 mm, tải trọng phôi 600 kg.

🔹 JLS550: hành trình gia công 550 × 650 mm, tải trọng phôi 800 kg.

Cả ba model đều có hành trình U, V 60 × 60 mm, trong khi chiều cao cắt tối đa đạt từ 250–300 mm tùy model.

💪 TẢI TRỌNG PHÔI LÊN ĐẾN 800 KG

Với tải trọng phôi lần lượt 400 kg, 600 kg và 800 kg, dòng máy có thể đáp ứng nhiều quy mô gia công khác nhau.

Đặc biệt, JLS550 với tải trọng phôi 800 kg và chiều cao cắt tối đa 300 mm phù hợp khi cần xử lý những phôi có kích thước và khối lượng lớn hơn.

💧 HỆ THỐNG LÀM MÁT VÀ LỌC NƯỚC CAO ÁP

Trong quá trình cắt dây, kiểm soát môi trường gia công có vai trò quan trọng đối với sự ổn định của quá trình cắt.

Máy sử dụng dầu làm mát pha nước, kết hợp thùng nước cao áp có lọc, tạo thành hệ thống hỗ trợ quá trình làm mát và xử lý dung dịch trong quá trình vận hành.

🖥️ AUTOCUT – KẾT NỐI USB VÀ LAN

Hệ thống điều khiển sử dụng phần mềm AutoCut, hỗ trợ giao tiếp dữ liệu qua USB và LAN, giúp thuận tiện hơn trong việc truyền dữ liệu gia công.

Ngôn ngữ hiển thị gồm Tiếng Trung và Tiếng Anh, đáp ứng nhu cầu vận hành và thiết lập chương trình trên hệ thống điều khiển.

🏭 PHÙ HỢP GIA CÔNG KHUÔN MẪU VÀ CHI TIẾT CƠ KHÍ CHÍNH XÁC

Nhờ hệ thống AC Servo trên X, Y, U, V cùng khả năng cắt nhiều lần, cắt côn và kiểm soát độ chính xác cao, dòng máy hướng đến nhiều ứng dụng gia công như:

🔧 Khuôn dập

🔧 Chày, cối

🔧 Khuôn mẫu chính xác

🔧 Chi tiết cơ khí yêu cầu dung sai chặt

🔧 Biên dạng phức tạp

🔧 Các chi tiết cần gia công bằng phương pháp cắt dây EDM

📊 THÔNG SỐ KỸ THUẬT

THÔNG SỐ	MODEL JLS350	MODEL JLS450	MODEL JLS550
Hành trình gia công Y*X (mm)	350 x 450 mm	450 x 550 mm	550 x 650 mm
Hành trình U,V	60 x 60	60 x 60	60 x 60
Kích thước bàn làm việc	500 x 720 mm	600 x 820 mm	700 x 1000 mm
Kích thước bao ngoài	1700*1400*1900	1800*1500*1900	2100*1800*2000
Chiều cao cắt max	250 mm	250 mm	300 mm
Trọng lượng phôi GC (kg)	400	600	800
Trọng lượng máy (kg)	1900	2100	2900
Điều khiển X,Y	Servo
Điều khiển U,V	Servo
Phản hồi tín hiệu	Trực tiếp trên phần mềm (không dùng thước quang)
Dung sai gia công(nhiều lần cắt)	Hình vuông 10*10*20 ≤ 0.005 mm
Độ nhám bề mặt cắt 3 lần tốt nhất (Ra)	≤ 1.3 Ra(vật liệu SKD độ cứng 45 – 60 HRC kích thước 10*10*20)
Tốc độ cắt 1 lần nhanh nhất	165 ≤ mm²/phút
Độ cắt côn tiêu chuẩn	3° / 80mm
Đường kính dây cắt (mm)	0.1 ~ 0.20
Điều chỉnh tốc độ lô quấn m/s	5 – 11.5
Phương thức làm mát	Dầu làm mát pha nước
Thùng nước làm mát	Thùng nước cao áp có lọc
Nguồn điện cung cấp	380V 50Hz
Công suất điện (kW)	3 kW
Phần mềm điều khiển	Autocut
Ngôn ngữ hiển thị	Tiếng Trung, tiếng Anh
Kích thước tủ điện	640*552*1702
Phương thức truyền văn bản	Cổng USB, Lan

🌟 NÂNG CẤP TỪ ĐỘNG CƠ BƯỚC LÊN AC SERVO, HƯỚNG ĐẾN GIA CÔNG CHÍNH XÁC CAO

Nếu xưởng của bạn đang tìm kiếm một dòng máy cắt dây CNC AC Servo để nâng cao khả năng kiểm soát chuyển động, gia công khuôn mẫu và xử lý những chi tiết yêu cầu dung sai chặt, bộ ba JLS350 – JLS450 – JLS550 mang đến các lựa chọn khác nhau về hành trình, tải trọng phôi và kích thước máy.

AC Servo X, Y, U, V – dung sai nhiều lần ≤0,005 mm – độ nhám ≤1,3 Ra – cắt côn 3°/80 mm tạo nên một cấu hình hướng đến những yêu cầu gia công chính xác và ổn định.

🔥 Đừng để giới hạn của thiết bị cản trở những chi tiết mà xưởng bạn muốn chinh phục. Hãy liên hệ để được tư vấn model JLS350, JLS450 hoặc JLS550 phù hợp với kích thước phôi, hành trình gia công và nhu cầu sản xuất thực tế của bạn.
