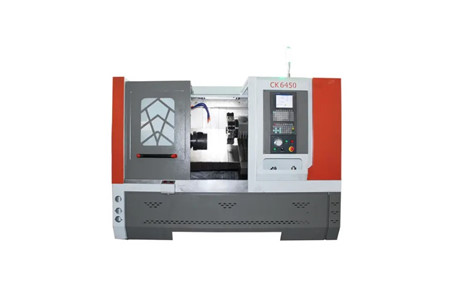

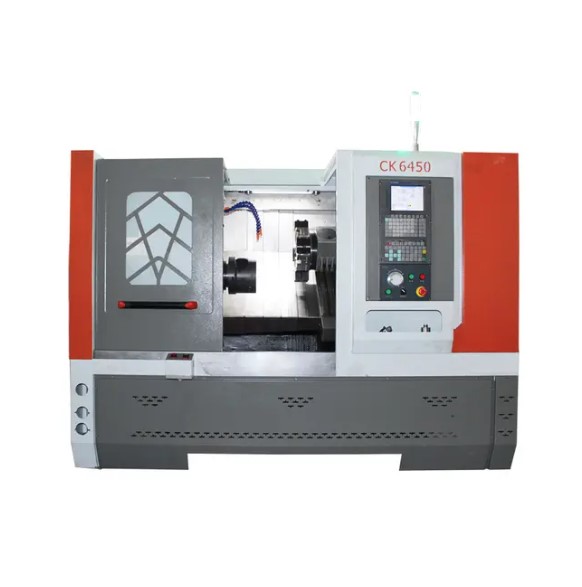

Máy tiện ngang CK6450

MÁY TIỆN NGANG CK6450 – CNC 8 VỊ TRÍ, GIA CÔNG LINH HOẠT, ĐỘ CHÍNH XÁC 0,003MM

Một chiếc máy tiện CNC tốt không chỉ cần tốc độ cao, mà còn phải đủ không gian gia công, đủ hành trình, đủ khả năng giữ phôi và đủ linh hoạt để xử lý nhiều nguyên công trong cùng một chu trình.

Đó là cấu hình nổi bật của CK6450 – máy tiện ngang CNC được trang bị trục chính A2-5, tốc độ tối đa 4.000 vòng/phút, mâm cặp thủy lực 160mm và tháp pháo servo 8 vị trí.

Với hành trình X/Z 700×450mm cùng độ chính xác định vị lặp lại 0,003mm, CK6450 hướng đến các xưởng gia công cần năng suất ổn định và khả năng kiểm soát kích thước chính xác.

KHÔNG GIAN GIA CÔNG 400MM – CHIỀU DÀI TIỆN ĐẾN 450MM

CK6450 có đường kính quay trên băng máy 400mm, đường kính tiện tối đa trên tấm đỡ đạt 150mm và chiều dài tiện tối đa 200–450mm.

📐 Hành trình trục X đạt 700mm

📐 Hành trình trục Z đạt 450mm

Cấu hình này tạo không gian chuyển động phù hợp cho nhiều dạng chi tiết tiện có kích thước vừa, đồng thời giúp máy linh hoạt hơn khi bố trí các nguyên công trên cùng một chi tiết.

TRỤC CHÍNH 4.000 VÒNG/PHÚT – SẴN SÀNG CHO GIA CÔNG TỐC ĐỘ CAO

CK6450 sử dụng cụm trục chính A2-5, tốc độ điều chỉnh trong khoảng 0–4.000 vòng/phút.

⚙️ Động cơ chính công suất 5,5kW cung cấp nền tảng vận hành cho các nguyên công tiện với nhiều chế độ cắt khác nhau.

Lỗ trục chính 49mm, đường kính lỗ thông thanh trục chính 41,5mm, kết hợp ren trục chính M48×1.5, giúp máy đáp ứng nhiều dạng phôi và chi tiết dạng trục.

THÁP PHÁO SERVO 8 VỊ TRÍ – LINH HOẠT HƠN TRONG MỖI CHU TRÌNH

Nếu máy chỉ có vài vị trí dao, người vận hành có thể phải tính toán lại cách bố trí nguyên công. CK6450 giải quyết bài toán này bằng tháp pháo thủy lực servo 8 vị trí.

🔄 8 vị trí dao cho phép bố trí nhiều dụng cụ trên cùng một chu trình gia công.

🔄 Kích thước dao tối đa 25×25mm.

🔄 Hệ thống servo hỗ trợ điều khiển vị trí dao theo chương trình CNC.

Nhờ đó, máy thuận tiện khi thực hiện nhiều nguyên công liên tiếp mà không cần thay dao thủ công thường xuyên.

TỐC ĐỘ CHẠY NHANH 25.000–28.000MM/PHÚT

CK6450 được thiết kế với tốc độ di chuyển nhanh cao:

⚡ Trục X: 25.000mm/phút

⚡ Trục Z: 28.000mm/phút

Khả năng di chuyển nhanh giúp giảm thời gian chạy không tải giữa các vị trí gia công, đặc biệt có ý nghĩa khi máy thực hiện nhiều chu kỳ lặp lại trong sản xuất hàng loạt.

ĐỘ CHÍNH XÁC LẶP LẠI 0,003MM

Trong gia công CNC, độ chính xác không chỉ nằm ở một lần cắt mà còn ở khả năng duy trì vị trí qua nhiều chu kỳ.

CK6450 có độ chính xác định vị lặp lại:

🎯 Trục X: 0,003mm

🎯 Trục Z: 0,003mm

Máy sử dụng hệ thống ray dẫn hướng và vít me bi riêng cho từng trục, kết hợp cấu hình tiền tải kép ở trục Z nhằm hỗ trợ khả năng truyền động ổn định.

HỆ THỐNG VÍT ME BI VÀ RAY DẪN HƯỚNG

Cấu hình truyền động của CK6450 được xây dựng cho hai trục X và Z:

⚙️ Ray trục X: Shanghai Bank of Taiwan CGH30CA2R

⚙️ Ray trục Z: Shanghai Bank of Taiwan CGH35CA2R

⚙️ Vít me bi X: 3208

⚙️ Vít me bi Z: 4010, tiền tải kép

Mô-men servo được cung cấp theo thông số:

Trục X: 130/6 Nm

Trục Z: 130/6 Nm

Sự kết hợp giữa servo, ray dẫn hướng và vít me bi tạo thành hệ truyền động đồng bộ cho quá trình điều khiển chuyển động của máy.

MÂM CẶP THỦY LỰC 160MM – GÁ PHÔI ỔN ĐỊNH

CK6450 được trang bị mâm cặp thủy lực đường kính 160mm.

💪 Hệ thống kẹp thủy lực hỗ trợ thao tác gá giữ phôi ổn định trong quá trình tiện và phù hợp với môi trường sản xuất yêu cầu lặp lại nhiều chu kỳ.

Đây cũng là cấu hình hữu ích khi doanh nghiệp cần giảm thời gian thao tác gá phôi trong quy trình sản xuất.

HỆ THỐNG CNC GSK/KT – ĐIỀU KHIỂN THEO CHƯƠNG TRÌNH

CK6450 sử dụng hệ điều khiển CNC GSK/KT, kết hợp với hệ servo và tháp pháo 8 vị trí.

Người vận hành có thể xây dựng chương trình gia công theo từng chi tiết, từ đó kiểm soát trình tự chuyển động và các nguyên công tiện theo yêu cầu sản xuất.

BÔI TRƠN TỰ ĐỘNG – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

Máy được trang bị hệ thống bôi trơn tự động 2L dạng van giảm áp.

⚙️ Việc tự động hóa quá trình bôi trơn giúp giảm thao tác thủ công và hỗ trợ duy trì trạng thái làm việc của hệ thống truyền động trong quá trình sử dụng.

THÔNG SỐ KỸ THUẬT MÁY TIỆN NGANG CK6450

Thông số	Giá trị
Tên sản phẩm	Máy tiện ngang CK6450
Đường kính quay trên băng máy	400mm
Đường kính tiện tối đa trên tấm đỡ	150mm
Chiều dài tiện tối đa	200–450mm
Đường kính lỗ trục chính	49mm
Đường kính lỗ thông thanh trục chính	41,5mm
Tốc độ trục chính	0–4.000 vòng/phút
Ren trục chính	M48×1.5
Loại đầu trục chính	A2-5
Độ côn lỗ trục chính	21°
Công suất động cơ chính	5,5kW
Hành trình trục X	700mm
Hành trình trục Z	450mm
Tốc độ nhanh trục X	25.000mm/phút
Tốc độ nhanh trục Z	28.000mm/phút
Hệ thống kẹp	Mâm cặp thủy lực
Đường kính mâm cặp	160mm
Mô-men servo trục X	130/6Nm
Mô-men servo trục Z	130/6Nm
Ray dẫn hướng trục X	CGH30CA2R
Ray dẫn hướng trục Z	CGH35CA2R
Vít me bi trục X	3208
Vít me bi trục Z	4010, tiền tải kép
Độ chính xác lặp lại X	0,003mm
Độ chính xác lặp lại Z	0,003mm
Chế độ gá dao	Tháp pháo thủy lực servo 8 vị trí
Kích thước dao	25×25mm
Hệ thống bôi trơn	Tự động 2L
Ụ đuôi	Mo style 6
Điện áp	220V/380V/415V
Hệ điều khiển CNC	GSK/KT
Chứng nhận	CE, ISO
Kích thước máy	2550×1550×2000mm
Trọng lượng theo thông tin sản phẩm	1300kg
Trọng lượng theo bảng thông số	3000kg

CK6450 – ĐƯỢC XÂY DỰNG CHO NHỊP GIA CÔNG CNC LIÊN TỤC

Từ không gian gia công 400×450mm, trục chính 4.000 vòng/phút, tốc độ chạy nhanh 25.000–28.000mm/phút, đến tháp pháo servo 8 vị trí và độ chính xác lặp lại 0,003mm, CK6450 mang đến một cấu hình máy tiện CNC hướng đến sự linh hoạt trong bố trí nguyên công và khả năng vận hành lặp lại.

📞 Liên hệ để được tư vấn cấu hình CK6450 theo loại chi tiết, vật liệu, kích thước phôi và yêu cầu sản xuất thực tế của xưởng.
