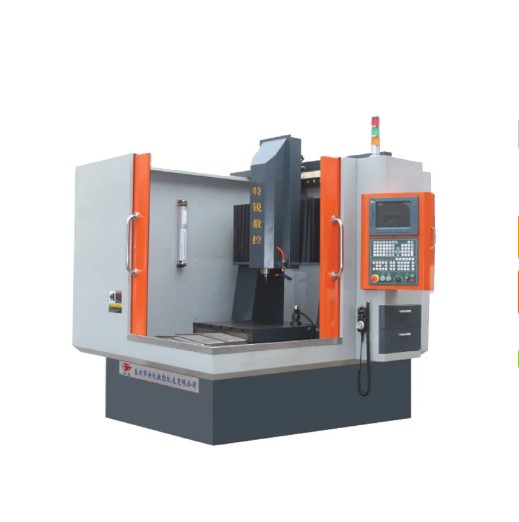

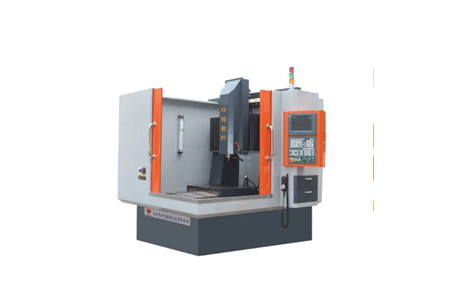

Máy phay 5060

MÁY PHAY 5060 – GIA CÔNG KHUÔN NHỎ CHÍNH XÁC, TRỤC CHÍNH 24.000 VÒNG/PHÚT

Những chi tiết khuôn nhỏ đòi hỏi không chỉ độ chính xác, mà còn cần chuyển động ổn định, độ cứng tốt và trục chính đủ nhanh để xử lý các đường biên, hốc nhỏ và bề mặt có hình dạng phức tạp.

Máy phay 5060 được thiết kế theo hướng đó với kết cấu giàn, ray dẫn hướng tuyến tính dạng chữ nhật trên cả 3 trục X/Y/Z, vít me bi chính xác và hệ truyền động AC Servo.

Đặc biệt, trục chính có tốc độ lên đến 24.000 vòng/phút, kết hợp độ chính xác 0,01mm và độ lặp lại 0,005mm, phù hợp cho nhiều ứng dụng gia công khuôn mẫu, phù điêu và chi tiết nhỏ.

KẾT CẤU GIÀN CỨNG VỮNG – NỀN TẢNG CHO GIA CÔNG CHÍNH XÁC

Thân đế máy được chế tạo từ gang đúc Mihana, sử dụng kết cấu giàn với bề mặt đỡ ray dẫn hướng ổn định.

🏗️ Kết cấu giàn tạo nền tảng vững chắc cho hệ thống chuyển động.

🔩 Bề mặt đỡ ray được thiết kế ổn định, hỗ trợ duy trì độ cứng trong quá trình gia công.

⚙️ Toàn bộ X/Y/Z sử dụng ray dẫn hướng tuyến tính dạng chữ nhật, với con trượt được tiền tải và không có khe hở.

Nhờ đó, máy có nền tảng cơ khí phù hợp cho các công việc đòi hỏi chuyển động chính xác và ổn định.

RAY DẪN HƯỚNG CHỮ NHẬT – CHUYỂN ĐỘNG ỔN ĐỊNH TRÊN 3 TRỤC

Cả ba trục X, Y và Z đều sử dụng ray dẫn hướng tuyến tính dạng chữ nhật.

🔧 Con trượt được tiền tải, giảm khe hở trong quá trình chuyển động.

🔧 Hệ thống dẫn hướng hỗ trợ máy duy trì chuyển động ổn định khi thực hiện các đường chạy dao.

🔧 Cấu hình 3 trục đồng bộ phù hợp với những chi tiết cần nhiều chuyển động liên tục trong quá trình phay.

Đây là một trong những yếu tố quan trọng giúp máy đáp ứng yêu cầu gia công khuôn và chi tiết có hình dạng phức tạp.

VÍT ME BI CHÍNH XÁC – TĂNG ĐỘ ỔN ĐỊNH KHI CHẠY DAO

Mỗi trục của máy được trang bị cặp vít me bi chính xác, sau khi tiền tải giúp chuyển động gia công ổn định và tăng độ cứng của hệ thống truyền động.

⚙️ Vít me bi: 2505 P3 (CLASS)

Sự kết hợp giữa vít me bi, ray dẫn hướng tiền tải và hệ truyền động Servo tạo thành hệ thống chuyển động đồng bộ cho ba trục X/Y/Z.

AC SERVO – ĐIỀU KHIỂN 3 TRỤC ỔN ĐỊNH

Hệ thống truyền động của máy sử dụng AC Servo, hỗ trợ kiểm soát chuyển động với độ chính xác cao.

⚡ Công suất servo: 750×3

Ba trục X/Y/Z có khả năng liên kết chuyển động ổn định, phù hợp với những đường chạy dao liên tục trong gia công khuôn, chữ, phù điêu và các chi tiết có biên dạng.

Kết cấu truyền động này cũng góp phần hạn chế rung động của máy trong quá trình làm việc.

TRỤC CHÍNH 24.000 VÒNG/PHÚT – XỬ LÝ CHI TIẾT NHỎ HIỆU QUẢ

Một trong những điểm nổi bật của Máy phay 5060 là trục chính tốc độ cao.

🔥 Dải tốc độ: 600–24.000 vòng/phút

⚙️ Đầu kẹp dao: ER20

Trục chính được thiết kế với tốc độ quay cao, độ rung quay nhỏ và tiếng ồn làm việc thấp.

Tốc độ tối đa 24.000 vòng/phút tạo điều kiện thuận lợi khi gia công các chi tiết nhỏ, khuôn có nhiều đường nét và những bề mặt cần sử dụng dao nhỏ.

HÀNH TRÌNH 500×600×200MM – KHÔNG GIAN GIA CÔNG LINH HOẠT

Máy có hành trình ba trục:

📐 X × Y × Z: 500×600×200mm

Bàn máy có kích thước 500×600mm, khả năng chịu tải theo thông số là 350kg.

Chiều cao làm việc được cung cấp ở mức 260mm, trong khi chiều rộng là 560mm, tạo không gian phù hợp cho nhóm chi tiết và khuôn có kích thước vừa và nhỏ.

ĐỘ CHÍNH XÁC 0,01MM – LẶP LẠI 0,005MM

Với các ứng dụng khuôn mẫu, độ chính xác của từng chuyển động ảnh hưởng trực tiếp đến hình dạng cuối cùng của sản phẩm.

Máy phay 5060 có:

🎯 Độ chính xác: 0,01mm

🎯 Độ lặp lại: 0,005mm

Kết hợp cùng ray dẫn hướng tiền tải, vít me bi chính xác và AC Servo, máy được cấu hình để đáp ứng các công việc cần kiểm soát chuyển động chặt chẽ.

GIA CÔNG KHUÔN NHỎ, CHỮ, PHÙ ĐIÊU VÀ NHIỀU CHI TIẾT ĐẶC BIỆT

Máy phay 5060 có thể được ứng dụng cho nhiều nhóm sản phẩm và chi tiết:

🔹 Khuôn nhỏ

🔹 Khuôn dập nóng

🔹 Khuôn động cơ

🔹 Khuôn cao tần

🔹 Khuôn ép vi nhựa

🔹 Khuôn giày

🔹 Khuôn huy hiệu

🔹 Khuôn dập nổi

🔹 Khuôn bánh quy, chocolate và kẹo

🔹 Tác phẩm điêu khắc nghệ thuật

🔹 Mặt số

🔹 Chữ và ký tự

🔹 Biển hiệu, logo, nhãn hiệu

🔹 Khóa kéo

🔹 Đồng hồ

🔹 Đồ dùng, dụng cụ

Đặc biệt, khi bổ sung trục quay, máy có thể thực hiện gia công các chi tiết dạng hình trụ, mở rộng phạm vi ứng dụng của hệ thống.

THÔNG SỐ KỸ THUẬT MÁY PHAY 5060

Thông số	Giá trị
Model	5060
Hành trình 3 trục X/Y/Z	500×600×200mm
Kích thước bàn	500×600mm
Tải trọng	350kg
Chiều cao	260mm
Chiều rộng	560mm
Công suất	3,5
Đầu kẹp dao	ER20
Tốc độ trục chính	600–24.000 vòng/phút
Ray dẫn hướng	25H
Vít me	2505 P3 (CLASS)
Servo	750×3
Độ chính xác	0,01mm
Độ lặp lại	0,005mm
Trọng lượng	2,1
Kích thước máy	1650×1900×2000mm

MÁY PHAY 5060 – NHỎ GỌN VỀ ỨNG DỤNG, MẠNH MẼ VỀ KHẢ NĂNG GIA CÔNG

Từ kết cấu giàn bằng gang đúc, ray dẫn hướng chữ nhật trên 3 trục, vít me bi tiền tải, AC Servo đến trục chính 24.000 vòng/phút, Máy phay 5060 được xây dựng cho những công việc cần sự ổn định và khả năng kiểm soát chuyển động chính xác.

🎯 Với độ chính xác 0,01mm, độ lặp lại 0,005mm và hành trình 500×600×200mm, máy phù hợp cho nhiều nhu cầu từ gia công khuôn nhỏ đến chữ, phù điêu, huy hiệu và các chi tiết có biên dạng phức tạp.

📞 Liên hệ ngay để được tư vấn Máy phay 5060 theo loại khuôn, kích thước chi tiết, vật liệu và yêu cầu gia công thực tế của xưởng.
