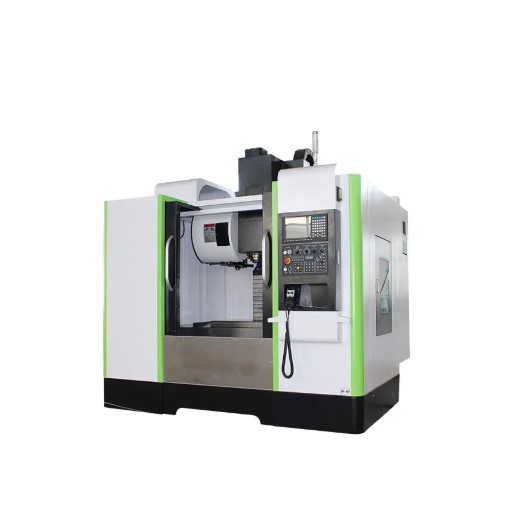

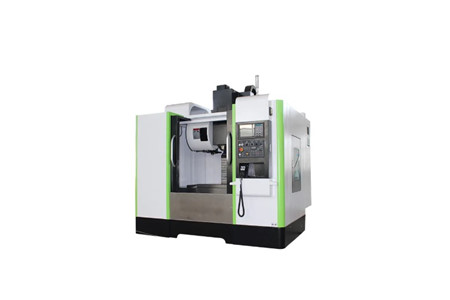

Trung tâm gia công đứng CNC VMC1160

TRUNG TÂM GIA CÔNG ĐỨNG CNC VMC1160 – KẾT CẤU CỨNG VỮNG, ĐỘ CHÍNH XÁC 0,003MM

Nếu doanh nghiệp đang tìm một trung tâm gia công đứng CNC có khả năng làm việc ổn định trên nhiều dạng chi tiết, VMC1160 nổi bật ở kết cấu chịu tải, hệ dẫn hướng nhiều slider và khả năng kiểm soát chuyển động chính xác.

Với hành trình X 800mm – Y 500mm – Z 500mm, tải trọng bàn tối đa 500kg, trục chính đạt 8.000–15.000 vòng/phút cùng độ chính xác định vị 0,003mm, máy hướng đến những yêu cầu gia công cơ khí chính xác cần sự ổn định trong suốt quá trình vận hành.

🏗️ THIẾT KẾ 4 RAY DẪN HƯỚNG – TĂNG KHẢ NĂNG CHỊU TẢI

Một số model được thiết kế với 4 ray dẫn hướng, tạo nền tảng kết cấu chắc chắn và tăng khả năng chịu tải của hệ thống.

Thiết kế này đặc biệt phù hợp với những công việc cần duy trì sự ổn định của bàn máy và các cơ cấu chuyển động trong quá trình gia công.

⚙️ 6 SLIDER TRÊN TRỤC X VÀ Z – TĂNG ĐỘ ỔN ĐỊNH KHI CẮT

Trục X và Z được thiết kế với 6 slider, giúp tăng khả năng nâng đỡ và duy trì sự ổn định của hệ thống chuyển động.

Khi thực hiện các nguyên công cắt, kết cấu nhiều slider hỗ trợ máy giữ được độ ổn định cần thiết, từ đó đáp ứng tốt hơn những yêu cầu gia công cần kiểm soát chuyển động chính xác.

🧱 KẾT CẤU NHIỀU LỚP – NỀN TẢNG CHO ĐỘ CỨNG VỮNG

VMC1160 sử dụng kết cấu cột 3 lớp, yên máy 2 lớp và đế đúc tổ hợp 2 lớp.

Cách xây dựng kết cấu nhiều lớp tạo nên một tổng thể máy chắc chắn, giúp các bộ phận chính phối hợp ổn định trong quá trình gia công và hỗ trợ khả năng chịu tải của toàn hệ thống.

🔩 BỀ MẶT LIÊN KẾT 1:1:1 – TĂNG ĐỘ CỨNG KHI CẮT

Khu vực liên kết giữa đầu máy và cột máy được thiết kế theo tỷ lệ 1:1:1.

Thiết kế này tập trung vào việc tăng độ cứng vững tại vùng liên kết, góp phần duy trì sự ổn định của kết cấu khi máy thực hiện quá trình cắt.

📐 CỘT MÁY TĂNG CHIỀU CAO – TRỤC Z KÉO DÀI

Cột máy được thiết kế tăng chiều cao, đồng thời trục Z được kéo dài, hỗ trợ cấu hình máy khi kết hợp với trục thứ tư mà không cần thêm chiều cao bằng gioăng.

Đây là một điểm đáng chú ý khi doanh nghiệp cần cấu hình gia công linh hoạt hơn cho các loại chi tiết và phương án gá đặt khác nhau.

🛠️ Ổ DAO BỐ TRÍ CỐ ĐỊNH – HẠN CHẾ BIẾN DẠNG DO TẢI NGANG

Ổ dao được thiết kế theo dạng bố trí cố định trên máy, nhằm giảm tác động của tải theo phương ngang lên cột.

Thiết kế này hướng đến việc hạn chế biến dạng do tải tác động lâu dài, qua đó hỗ trợ duy trì sự ổn định của kết cấu trong quá trình vận hành.

🚀 TRỤC CHÍNH 8.000–15.000 VÒNG/PHÚT – LINH HOẠT CHO NHIỀU NHU CẦU GIA CÔNG

VMC1160 sở hữu phạm vi tốc độ trục chính 8.000–15.000 vòng/phút, kết hợp động cơ trục chính công suất 7,5kW.

Dải tốc độ này giúp máy có khả năng đáp ứng nhiều yêu cầu gia công khác nhau, trong khi công suất 7,5kW hỗ trợ quá trình vận hành của trục chính trong các nguyên công cơ khí.

🎯 ĐỘ CHÍNH XÁC 0,003MM – KIỂM SOÁT CHUYỂN ĐỘNG 3 TRỤC

Độ chính xác định vị đạt 0,003mm, đồng thời độ lặp lại trên cả ba trục X/Y/Z cũng đạt 0,003mm.

Đây là thông số quan trọng đối với các chi tiết yêu cầu khả năng kiểm soát vị trí và độ ổn định cao trong quá trình gia công lặp lại.

📏 HÀNH TRÌNH 800×500×500MM – KHÔNG GIAN GIA CÔNG RỘNG

VMC1160 cung cấp hành trình:

X: 800mm | Y: 500mm | Z: 500mm

Kết hợp với bàn máy có tải trọng tối đa 500kg, cấu hình này tạo điều kiện để máy xử lý nhiều dạng chi tiết có kích thước và khối lượng khác nhau trong phạm vi gia công phù hợp.

🖥️ NHIỀU LỰA CHỌN HỆ ĐIỀU KHIỂN CNC

Máy có thể sử dụng nhiều hệ thống điều khiển CNC gồm:

GSK – FANUC – MITSUBISHI – KND – Siemens

Sự đa dạng về lựa chọn hệ điều khiển giúp doanh nghiệp có thêm phương án cấu hình máy theo hệ thống điều khiển đang sử dụng và yêu cầu vận hành thực tế.

🏭 PHÙ HỢP CHO GIA CÔNG CƠ KHÍ CHÍNH XÁC

Với kết cấu cứng vững, hành trình 800×500×500mm, tải bàn 500kg, độ chính xác 0,003mm và trục chính 8.000–15.000 vòng/phút, VMC1160 phù hợp để xem xét cho các nhu cầu gia công chi tiết cơ khí cần độ ổn định và khả năng kiểm soát chuyển động chính xác.

THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Tên sản phẩm	Trung tâm gia công đứng CNC VMC1160
Số trục	3
Hành trình X	800mm
Hành trình Y	500mm
Hành trình Z	500mm
Kích thước máy D×R×C	2700×2400×2500mm
Trọng lượng	5,2 T
Hệ thống điều khiển CNC	GSK / FANUC / MITSUBISHI / KND / Siemens
Độ chính xác định vị	0,003mm
Độ lặp lại X/Y/Z	0,003mm
Phạm vi tốc độ trục chính	8.000–15.000 vòng/phút
Công suất động cơ trục chính	7,5kW
Tải trọng tối đa của bàn	500kg
Các thành phần chính	Bơm, động cơ

Thông số	SL-850V	SL-855V	SL-1160V
Kích thước bàn làm việc (mm)	1000 × 500	1000 × 550	1200 × 600
Tải trọng bàn làm việc (kg)	500	500	800
Rãnh chữ T (rộng × khoảng cách × số rãnh)	18T × 100 × 5	18T × 100 × 5	18T × 100 × 5
Hành trình X (mm)	800	800	1100
Hành trình Y (mm)	500	550	600
Hành trình Z (mm)	500	550	600
Khoảng cách từ đầu trục chính đến bàn (mm)	125–625	150–700	120–720
Côn trục chính	BT40 Ø140	BT40 Ø150	BT40 Ø150
Kiểu truyền động trục chính	Dây đai / kết nối trực tiếp	Dây đai	Dây đai / kết nối trực tiếp
Tốc độ trục chính (vòng/phút)	8.000 / 10.000 / 12.000 / 15.000	8.000 / 10.000 / 12.000	8.000 / 10.000 / 12.000
Tốc độ chạy nhanh X (m/phút)	48	48	36
Tốc độ chạy nhanh Y (m/phút)	48	48	36
Tốc độ chạy nhanh Z (m/phút)	48	48	36
Trục vít bi X	Ø40 × P16	Ø40 × P16	Ø40 × P12
Trục vít bi Y	Ø40 × P16	Ø40 × P16	Ø40 × P12
Trục vít bi Z	Ø40 × P16	Ø45 × P16	Ø40 × P12
Ray dẫn hướng X	35 mm, 4 con lăn	35 mm, 4 con lăn	45 mm, 6 con lăn
Ray dẫn hướng Y	35 mm, 4 con lăn	45 mm, 4 con lăn	45 mm, 4 con lăn
Ray dẫn hướng Z	35 mm, 4 con lăn	45 mm, 6 con lăn	45 mm, 6 con lăn
Công suất động cơ trục chính (kW)	7,5	7,5	11
Động cơ ba trục X/Y/Z (kW)	2 / 2 / 3	2 / 2 / 3	2 / 2 / 3
Dung lượng ổ dao	24 dao	24 dao	24 dao
Đường kính dụng cụ tối đa (mm)	80	80	80
Đường kính khi cắt không cần dụng cụ (mm)	120	120	120
Chiều dài dụng cụ tối đa (mm)	200	200	200
Khối lượng dụng cụ tối đa (kg)	8	8	8
Thời gian thay dao (giây)	3,0	3,0	3,0
Độ chính xác định vị toàn hành trình (mm)	0,003/300	0,003/300	0,003/300
Độ lặp lại toàn hành trình (mm)	0,003/300	0,003/300	0,003/300
Kích thước máy (mm)	2700 × 2400 × 2500	2700 × 2400 × 2500	2580 × 3120 × 2800
Trọng lượng máy (kg)	5200	5500	7000

📞 ĐẦU TƯ VMC1160 – XÂY DỰNG NĂNG LỰC GIA CÔNG ỔN ĐỊNH

Không chỉ tập trung vào hành trình hay tốc độ trục chính, VMC1160 được xây dựng xoay quanh nền tảng kết cấu cứng vững, khả năng chịu tải và kiểm soát chuyển động chính xác.

Nếu bạn đang cần lựa chọn một trung tâm gia công đứng CNC với cấu hình 800×500×500mm, độ chính xác 0,003mm và tải bàn tối đa 500kg, hãy liên hệ để được tư vấn cấu hình VMC1160 phù hợp với nhu cầu gia công thực tế.
