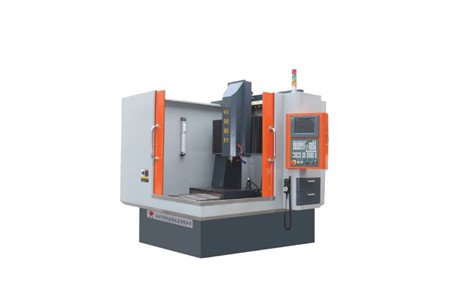

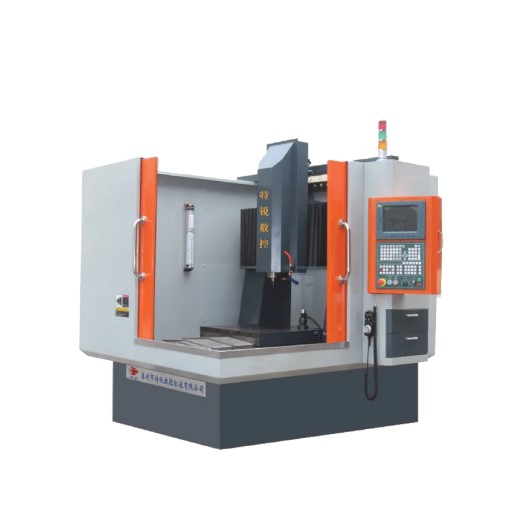

Máy phay 7080

MÁY PHAY 7080 – HÀNH TRÌNH LỚN, KẾT CẤU CỨNG VỮNG, TRỤC CHÍNH 18.000 VÒNG/PHÚT

Khi kích thước khuôn và chi tiết ngày càng lớn, một chiếc máy phay không chỉ cần không gian gia công rộng mà còn phải đảm bảo kết cấu đủ chắc chắn để duy trì chuyển động ổn định trên toàn bộ hành trình.

Máy phay 7080 được thiết kế với kết cấu giàn bằng gang Mihana, ray dẫn hướng chữ nhật 35H, vít me bi chính xác và hệ thống AC Servo. Hành trình 3 trục 700×800×300mm kết hợp cùng trục chính tốc độ cao 600–18.000 vòng/phút, tạo nên cấu hình phù hợp cho nhiều nhóm khuôn và chi tiết có kích thước lớn.

KẾT CẤU GIÀN BẰNG GANG MIHANA – NỀN TẢNG CHO GIA CÔNG ỔN ĐỊNH

🏗️ Bệ máy sử dụng gang Mihana, kết hợp kết cấu giàn và bề mặt đỡ ray ổn định.

Kết cấu này tạo nền tảng chắc chắn cho toàn bộ hệ thống chuyển động, đặc biệt khi máy phải làm việc với những chi tiết có kích thước lớn và yêu cầu chuyển động ổn định trên hành trình dài.

Sự cứng vững của kết cấu máy là nền tảng để các hệ thống dẫn hướng, vít me và servo phát huy hiệu quả trong quá trình gia công.

RAY DẪN HƯỚNG CHỮ NHẬT 35H – TĂNG ĐỘ ỔN ĐỊNH CHO 3 TRỤC

⚙️ Các trục X, Y và Z sử dụng ray dẫn hướng chữ nhật, với slider được tiền tải để hạn chế khe hở trong quá trình chuyển động.

Cấu hình 35H tạo nền tảng chắc chắn cho cơ cấu dẫn hướng, giúp các chuyển động trên ba trục duy trì sự ổn định trong quá trình chạy dao.

Đặc biệt với hành trình 700×800×300mm, hệ thống dẫn hướng ổn định là yếu tố quan trọng để kiểm soát chuyển động trên không gian gia công rộng.

VÍT ME BI 3606 P3 – CHUYỂN ĐỘNG ỔN ĐỊNH, CỨNG VỮNG

🔩 Mỗi trục được trang bị cặp vít me bi chính xác, sau khi tiền tải giúp chuyển động gia công ổn định và có độ cứng vững cao.

Máy sử dụng vít me 3606 P3 (CLASS), phối hợp cùng ray dẫn hướng chữ nhật và hệ thống servo để tạo nên cơ cấu truyền động đồng bộ cho ba trục.

Nhờ đó, chuyển động chạy dao được duy trì ổn định trong quá trình gia công các khuôn và chi tiết có kích thước lớn.

AC SERVO 130×1 + 850×2 – ĐIỀU KHIỂN ĐỒNG BỘ 3 TRỤC

🎯 Hệ thống truyền động sử dụng AC Servo, với cấu hình 130×1 + 850×2.

Hệ thống hỗ trợ điều khiển chính xác và liên kết ổn định giữa các trục XYZ. Khi kết hợp với kết cấu giàn và hệ thống dẫn hướng cứng vững, máy duy trì chuyển động đồng bộ trong quá trình thực hiện các đường chạy dao.

Đồng thời, cấu trúc truyền động được thiết kế để hạn chế rung động của máy trong quá trình làm việc.

TRỤC CHÍNH 18.000 VÒNG/PHÚT – TỐC ĐỘ CAO, RUNG XOAY THẤP

🔥 Máy phay 7080 sử dụng động cơ trục chính độ chính xác cao, với dải tốc độ 600–18.000 vòng/phút.

Trục chính có tốc độ quay nhanh, độ rung khi quay nhỏ và tiếng ồn làm việc thấp, phù hợp với nhiều công việc gia công khuôn và chi tiết cần tốc độ trục chính cao.

🔧 Máy sử dụng đầu kẹp dao ER32, phù hợp với cấu hình trục chính của máy.

HÀNH TRÌNH 700×800×300MM – KHÔNG GIAN GIA CÔNG RỘNG

📐 Điểm nổi bật của Máy phay 7080 nằm ở hành trình 3 trục 700×800×300mm.

Không gian này cho phép máy xử lý những chi tiết và khuôn có kích thước lớn hơn, đồng thời tạo sự linh hoạt khi bố trí và gá đặt phôi trong quá trình gia công.

Thông số kích thước được cung cấp gồm 700×800, tải trọng 500, chiều rộng 350 và chiều cao 780.

ĐỘ CHÍNH XÁC 0,01MM – ĐỘ LẶP LẠI 0,005MM

🎯 Máy có độ chính xác được công bố ở mức 0,01mm, với độ lặp lại 0,005mm.

Các yếu tố như ray dẫn hướng chữ nhật, vít me bi tiền tải, kết cấu giàn và hệ thống AC Servo cùng phối hợp để tạo nền tảng chuyển động ổn định trên cả ba trục.

Điều này đặc biệt có ý nghĩa khi máy thực hiện các đường chạy dao trên không gian gia công lớn.

ỨNG DỤNG ĐA DẠNG – GIA CÔNG KHUÔN VÀ NHIỀU CHI TIẾT TẠO HÌNH

🧩 Khuôn nhỏ và khuôn kích thước lớn – đáp ứng nhiều dạng khuôn cần không gian gia công rộng.

🔥 Khuôn dập nóng – phục vụ các ứng dụng hot stamping.

⚙️ Motor & chi tiết kỹ thuật – gia công các chi tiết cơ khí và linh kiện.

💉 Khuôn vi ép nhựa – phù hợp với các chi tiết khuôn có cấu trúc nhỏ.

👟 Khuôn giày – phục vụ gia công khuôn và chi tiết ngành giày.

🏷️ Huy hiệu, phù điêu, bảng hiệu, nhãn hiệu – tạo hình và gia công các sản phẩm nhận diện.

🍪 Khuôn bánh quy, chocolate, kẹo – phục vụ nhiều dạng khuôn thực phẩm.

🎨 Điêu khắc nghệ thuật, mặt số, chữ – hỗ trợ các sản phẩm cần tạo hình chi tiết.

🔗 Khóa kéo, đồng hồ, đồ dùng – mở rộng phạm vi gia công sang nhiều nhóm sản phẩm khác nhau.

🔄 Gia công hình trụ – có thể thực hiện bằng cách bổ sung trục xoay, mở rộng khả năng gia công cho các chi tiết dạng trụ.

THÔNG SỐ KỸ THUẬT MÁY PHAY 7080

Hạng mục	Thông số
Model	7080
Hành trình 3 trục X/Y/Z	700×800×300
Kích thước	700×800
Tải trọng	500
Chiều rộng	350
Chiều cao	780
Công suất	5,5
Đầu kẹp dao	ER32
Tốc độ trục chính	600–18.000 vòng/phút
Ray dẫn hướng	35H
Vít me	3606 P3 (CLASS)
Servo	130×1 + 850×2
Độ chính xác	0,01
Độ lặp lại	0,005
Trọng lượng	3,6
Kích thước máy	2200×2300×2500

MÁY PHAY 7080 – KHÔNG GIAN GIA CÔNG RỘNG, KẾT CẤU CỨNG VỮNG

Với hành trình 700×800×300mm, ray dẫn hướng 35H, vít me bi 3606 P3 (CLASS) và hệ thống AC Servo 130×1 + 850×2, Máy phay 7080 hướng đến những công việc cần không gian gia công lớn và chuyển động ổn định.

Trục chính 600–18.000 vòng/phút, độ chính xác 0,01mm và độ lặp lại 0,005mm giúp máy phù hợp với nhiều nhóm ứng dụng từ khuôn, motor, khuôn vi ép nhựa đến huy hiệu, bảng hiệu, khuôn thực phẩm, điêu khắc và các chi tiết tạo hình.

📞 Liên hệ ngay để nhận tư vấn Máy phay 7080 và lựa chọn cấu hình phù hợp với nhu cầu gia công của bạn.
