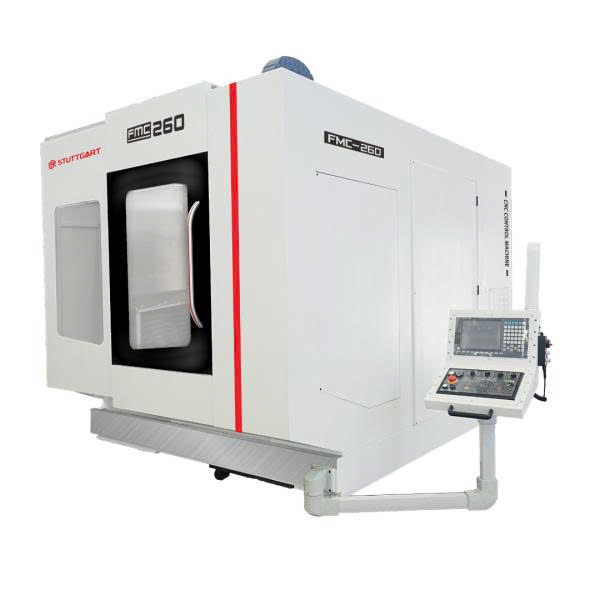

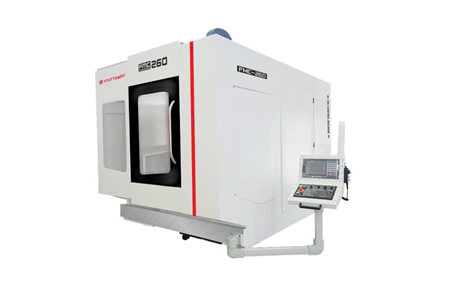

TRUNG TÂM GIA CÔNG CNC FMC-260

TRUNG TÂM GIA CÔNG CNC FMC-260 – GIA CÔNG 5 TRỤC, BÀN XOAY A/C, TRỤC CHÍNH 12.000 RPM

TRUNG TÂM GIA CÔNG CNC FMC-260 là cấu hình gia công 5 trục mạnh mẽ, kết hợp 3 trục tuyến tính X/Y/Z với 2 trục xoay A/C, mang đến khả năng tiếp cận nhiều hướng trên cùng một chi tiết.

Với hành trình 550 × 550 × 450 mm, đường kính quay tối đa Φ500 mm, trục chính truyền động trực tiếp 12.000 rpm, tốc độ chạy nhanh X/Y/Z lên đến 36 m/phút và ổ dao 24T, FMC-260 phù hợp với những yêu cầu gia công đa mặt, gia công biên dạng phức tạp và tối ưu số lần gá đặt.

---

🔥 GIA CÔNG 5 TRỤC – TIẾP CẬN CHI TIẾT TỪ NHIỀU GÓC ĐỘ

🎯 FMC-260 được cấu hình với 3 trục tuyến tính X/Y/Z kết hợp trục xoay A và C, tạo nên khả năng gia công linh hoạt trên nhiều bề mặt của chi tiết.

🔄 Trục A có góc quay ±120°, trong khi trục C có khả năng quay Nx360°.

⚙️ Cấu hình 5 trục giúp mở rộng khả năng tiếp cận dao, đặc biệt phù hợp với các chi tiết có hình dạng phức tạp và yêu cầu gia công nhiều mặt.

📐 Đường kính quay tối đa đạt Φ500 mm, tạo không gian phù hợp cho nhiều dạng phôi và chi tiết.

---

⚡ TRỤC CHÍNH TRUYỀN ĐỘNG TRỰC TIẾP – 12.000 RPM

🚀 FMC-260 sử dụng trục chính truyền động trực tiếp, tốc độ quay tối đa đạt 12.000 rpm.

💪 Công suất trục chính 7.3/11 kW, kết hợp lỗ côn BT40, đáp ứng các nguyên công gia công cơ khí đa dạng.

🔩 Kiểu bầu dao BT40, thuận tiện cho việc sử dụng hệ thống dao tiêu chuẩn.

🎯 Cấu hình trục chính tốc độ cao kết hợp với bàn xoay 5 trục giúp FMC-260 hướng đến khả năng gia công linh hoạt và hiệu quả.

---

🚀 CHẠY NHANH 36 M/PHÚT – TĂNG TỐC ĐỘ CHU KỲ

⚡ Tốc độ chạy nhanh lớn nhất của cả ba trục tuyến tính X/Y/Z đạt 36 m/phút.

📈 Gia tốc tối đa của trục tuyến tính đạt 7 m/s², hỗ trợ các chuyển động nhanh trong quá trình gia công.

💪 Lực chạy dao đạt 8000 N, tạo nền tảng cho hệ thống chuyển động đáp ứng các yêu cầu gia công khác nhau.

---

🔄 HỆ THỐNG TRỤC XOAY A/C – MÔ-MEN CAO

⚙️ Trục A có tốc độ quay tối đa 100 rpm, mô-men định mức 5400 Nm và mô-men khóa 6600 Nm.

🔄 Trục C có tốc độ quay tối đa 200 rpm, mô-men định mức 1210 Nm và mô-men khóa 8206 Nm.

🎯 Cấu hình trục xoay giúp tăng khả năng định hướng chi tiết trong quá trình gia công 5 trục.

---

🛠️ HÀNH TRÌNH 550 × 550 × 450 MM

📏 Hành trình trục X: 550 mm

📐 Hành trình trục Y: 550 mm

↕️ Hành trình trục Z: 450 mm

🎯 Khoảng cách từ đầu trục chính đến bàn làm việc dao động 140–590 mm, tạo không gian làm việc linh hoạt theo vị trí trục Z.

🏗️ Bàn làm việc dạng tròn đường kính Φ350 mm, tải trọng tối đa 120 kg.

---

🔧 Ổ DAO 24T – SẴN SÀNG CHO NHIỀU NGUYÊN CÔNG

🔄 FMC-260 được trang bị ổ dao 24T, hỗ trợ lưu trữ nhiều dụng cụ cắt cho các chương trình gia công đa nguyên công.

🔩 Kiểu bầu dao BT40, đồng bộ với lỗ côn trục chính.

📏 Đường kính dao lớn nhất khi có dao liền kề: 80 mm.

📐 Đường kính dao lớn nhất khi không có dao liền kề: 125 mm.

📏 Chiều dài dao lớn nhất: 300 mm.

---

🏭 TỐI ƯU CHO GIA CÔNG CHI TIẾT PHỨC TẠP

🎯 Sự kết hợp giữa 5 trục X/Y/Z/A/C, bàn xoay Φ350 mm và trục chính BT40 truyền động trực tiếp giúp FMC-260 phù hợp với các chi tiết cần gia công nhiều mặt hoặc yêu cầu định hướng dao linh hoạt.

⚙️ Khả năng xoay A/C giúp giảm nhu cầu gá đặt lại chi tiết trong những nguyên công phù hợp, từ đó hỗ trợ duy trì tính nhất quán trong quá trình gia công.

---

📊 THÔNG SỐ KỸ THUẬT FMC-260

Hạng mục	Quy cách	Đơn vị
Hành trình trục X	550	mm
Hành trình trục Y	550	mm
Hành trình trục Z	450	mm
Góc quay trục A	±120°	°
Góc quay trục C	Nx360°	°
Đường kính quay tối đa	Φ500	mm
Khoảng cách nhỏ nhất từ đầu trục chính đến bàn làm việc	140	mm
Khoảng cách lớn nhất từ đầu trục chính đến bàn làm việc	590	mm
Kích thước bàn làm việc	Φ350	mm
Tải trọng bàn làm việc	120	Kg
Kích thước rãnh T (số lượng-quy cách)	12H7
Lỗ tâm	φ32H7	mm
Tốc độ chạy nhanh lớn nhất X/Y/Z	36	m/min
Tốc độ quay tối đa trục A	100	rpm
Tốc độ quay tối đa trục C	200	rpm
Gia tốc tối đa trục tuyến tính	7	m/s²
Lực chạy dao	8000	N
Mô-men định mức trục A	5400	Nm
Mô-men định mức trục C	1210	Nm
Mô-men khóa trục A	6600	Nm
Mô-men khóa trục C	8206	Nm
Loại trục chính	Trục chính truyền động trực tiếp
Tốc độ quay tối đa trục chính	12000	rpm
Công suất trục chính	7.3/11	Kw
Lỗ côn trục chính	BT40
Dung lượng ổ dao	24	T
Kiểu bầu dao	BT40
Đường kính dao lớn nhất (có dao liền kề)	80	mm
Đường kính dao lớn nhất (không có dao liền kề)	125	mm
Chiều dài dao lớn nhất	300	mm

---

🚀 FMC-260 – 5 TRỤC LINH HOẠT, GIA CÔNG ĐA MẶT, HIỆU SUẤT CAO
