Máy phay 7090

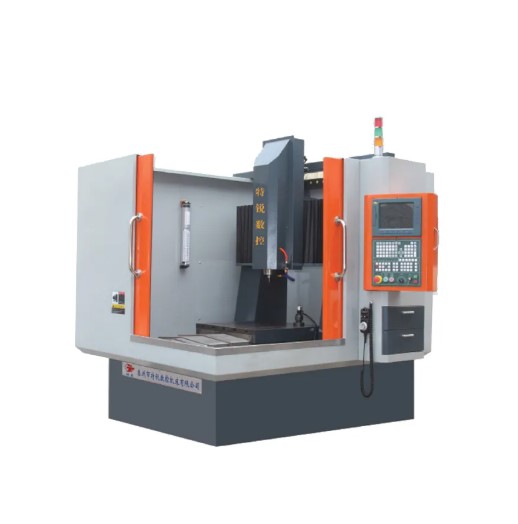

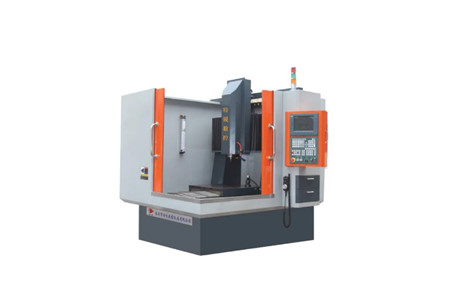

MÁY PHAY 7090 – HÀNH TRÌNH 700×900×350MM, KẾT CẤU CỨNG VỮNG, GIA CÔNG ỔN ĐỊNH

Khi cần gia công những khuôn và chi tiết có kích thước lớn, không gian làm việc rộng phải đi cùng kết cấu máy đủ cứng vững. Nếu chuyển động không ổn định, lợi thế về kích thước hành trình sẽ khó phát huy hết giá trị.

Máy phay 7090 được thiết kế với kết cấu giàn bằng gang Mihana, ray dẫn hướng chữ nhật 35H, vít me bi chính xác và hệ thống truyền động AC Servo. Với hành trình 3 trục lên đến 700×900×350mm, tải trọng 550 và trục chính đạt 15.000 vòng/phút, máy hướng đến các công việc gia công khuôn và chi tiết cần không gian lớn cùng chuyển động ổn định.

KẾT CẤU GIÀN BẰNG GANG MIHANA – NỀN TẢNG CHO MÁY LÀM VIỆC CỨNG VỮNG

🏗️ Bệ máy sử dụng gang Mihana, kết hợp kết cấu giàn và bề mặt đỡ ray ổn định.

Kết cấu này tạo nền tảng chắc chắn cho toàn bộ hệ thống chuyển động, đặc biệt phù hợp với cấu hình có hành trình lớn như 700×900×350mm.

Khi máy phải thực hiện những đường chạy dao dài hoặc gia công các chi tiết có kích thước lớn, nền tảng cơ khí ổn định giúp toàn bộ hệ thống làm việc đồng bộ hơn.

RAY DẪN HƯỚNG CHỮ NHẬT 35H – ỔN ĐỊNH TRÊN HÀNH TRÌNH LỚN

⚙️ Ba trục X, Y và Z sử dụng ray dẫn hướng chữ nhật, kết hợp slider được tiền tải để hạn chế khe hở trong quá trình chuyển động.

Cấu hình 35H tạo nền tảng dẫn hướng chắc chắn, hỗ trợ chuyển động ổn định trên cả ba trục.

Đặc biệt với hành trình 700×900×350mm, khả năng duy trì sự ổn định của hệ thống dẫn hướng là yếu tố quan trọng trong quá trình gia công.

VÍT ME BI 3606 P3 – CHUYỂN ĐỘNG CỨNG VỮNG, ỔN ĐỊNH

🔩 Mỗi trục được trang bị cặp vít me bi chính xác, sau khi tiền tải giúp chuyển động gia công ổn định và có độ cứng vững.

Vít me 3606 P3 (CLASS) phối hợp với ray dẫn hướng chữ nhật tạo thành hệ thống truyền động đồng bộ cho các trục X, Y, Z.

Cấu trúc này hỗ trợ máy duy trì chuyển động chắc chắn trong quá trình chạy dao và gia công những chi tiết có kích thước lớn.

AC SERVO 1300×1 + 850×2 – ĐIỀU KHIỂN 3 TRỤC ĐỒNG BỘ

🎯 Máy phay 7090 sử dụng hệ thống truyền động AC Servo, với cấu hình 1300×1 + 850×2.

Hệ thống hỗ trợ khả năng điều khiển chính xác và phối hợp ổn định giữa ba trục XYZ. Khi kết hợp với kết cấu giàn, ray dẫn hướng và vít me bi tiền tải, các chuyển động của máy được duy trì đồng bộ trong quá trình gia công.

Đồng thời, cấu trúc truyền động góp phần hạn chế rung động của máy khi thực hiện các đường chạy dao.

TRỤC CHÍNH 15.000 VÒNG/PHÚT – TỐC ĐỘ CAO, RUNG XOAY THẤP

🔥 Máy sử dụng động cơ trục chính tốc độ cao, với dải tốc độ 600–15.000 vòng/phút.

Trục chính có tốc độ quay nhanh, độ rung khi quay nhỏ và tiếng ồn làm việc thấp, phù hợp với nhiều nhóm công việc gia công khuôn và chi tiết cần tốc độ trục chính cao.

🔧 Máy sử dụng đầu kẹp dao ER32, phù hợp với cấu hình trục chính của máy.

HÀNH TRÌNH 700×900×350MM – KHÔNG GIAN GIA CÔNG RỘNG

📐 700×900×350mm là hành trình 3 trục đáng chú ý của Máy phay 7090.

Không gian chuyển động rộng giúp máy có khả năng xử lý các chi tiết và khuôn có kích thước lớn hơn, đồng thời tạo sự linh hoạt trong quá trình bố trí và gá đặt phôi.

Máy có kích thước 700×900, tải trọng 550, chiều cao 400 và chiều rộng 780 theo thông số được cung cấp.

ĐỘ CHÍNH XÁC 0,01MM – ĐỘ LẶP LẠI 0,005MM

🎯 Máy phay 7090 có độ chính xác được công bố ở mức 0,01mm, với độ lặp lại 0,005mm.

Ray dẫn hướng chữ nhật, vít me bi tiền tải, kết cấu giàn và hệ thống AC Servo cùng phối hợp để tạo nền tảng chuyển động ổn định trên ba trục.

Đây là cấu hình phù hợp với những công việc cần duy trì sự kiểm soát của đường chạy dao trong không gian gia công rộng.

ỨNG DỤNG ĐA DẠNG – GIA CÔNG KHUÔN, CHI TIẾT VÀ SẢN PHẨM TẠO HÌNH

🧩 Khuôn nhỏ và khuôn kích thước lớn – đáp ứng nhiều dạng khuôn cần không gian gia công rộng.

🔥 Khuôn dập nóng – phục vụ các ứng dụng hot stamping.

⚙️ Motor & chi tiết kỹ thuật – gia công các chi tiết cơ khí và linh kiện.

💉 Khuôn vi ép nhựa – phù hợp với các chi tiết khuôn có cấu trúc nhỏ.

👟 Khuôn giày – phục vụ gia công khuôn và chi tiết ngành giày.

🏷️ Huy hiệu, phù điêu, bảng hiệu, nhãn hiệu – gia công các sản phẩm tạo hình và nhận diện.

🍪 Khuôn bánh quy, chocolate, kẹo – phù hợp với nhiều dạng khuôn thực phẩm.

🎨 Điêu khắc nghệ thuật, mặt số, chữ – hỗ trợ các sản phẩm cần tạo hình chi tiết.

🔗 Khóa kéo, đồng hồ, đồ dùng – mở rộng phạm vi gia công sang nhiều nhóm sản phẩm.

🔄 Gia công hình trụ – có thể thực hiện bằng cách bổ sung trục xoay, mở rộng khả năng gia công cho các chi tiết dạng trụ.

THÔNG SỐ KỸ THUẬT MÁY PHAY 7090

Hạng mục	Thông số
Model	7090
Hành trình 3 trục X/Y/Z	700×900×350
Kích thước	700×900
Tải trọng	550
Chiều cao	400
Chiều rộng	780
Công suất	7,5
Đầu kẹp dao	ER32
Tốc độ trục chính	600–15.000 vòng/phút
Ray dẫn hướng	35H
Vít me	3606 P3 (CLASS)
Servo	1300×1 + 850×2
Độ chính xác	0,01
Độ lặp lại	0,005
Trọng lượng	4,0
Kích thước máy	2200×2400×2500

MÁY PHAY 7090 – HÀNH TRÌNH LỚN, NỀN TẢNG CỨNG VỮNG, CHUYỂN ĐỘNG ỔN ĐỊNH

Với hành trình 700×900×350mm, tải trọng 550, kết cấu giàn bằng gang Mihana, ray dẫn hướng 35H, vít me bi 3606 P3 (CLASS) và hệ thống AC Servo 1300×1 + 850×2, Máy phay 7090 được thiết kế cho những công việc cần không gian gia công rộng.

Trục chính 600–15.000 vòng/phút, độ chính xác 0,01mm và độ lặp lại 0,005mm giúp máy phù hợp với nhiều nhóm ứng dụng từ khuôn, motor, khuôn vi ép nhựa đến huy hiệu, bảng hiệu, khuôn thực phẩm, điêu khắc và các sản phẩm tạo hình.

📞 Liên hệ ngay để nhận tư vấn Máy phay 7090 và lựa chọn cấu hình phù hợp với nhu cầu gia công của bạn.
