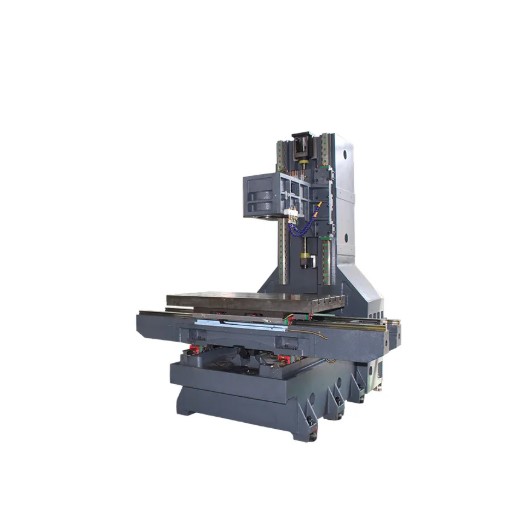

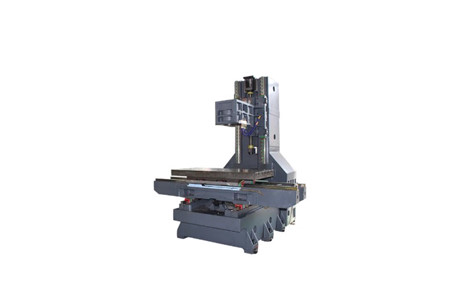

Trung tâm gia công đứng CNC VMC1380

TRUNG TÂM GIA CÔNG ĐỨNG CNC VMC1380 – KẾT CẤU CỨNG VỮNG, ĐỘ CHÍNH XÁC 0,003MM

Trong gia công cơ khí chính xác, một trung tâm gia công không chỉ cần tốc độ mà còn phải duy trì được độ ổn định của kết cấu, khả năng chịu tải và độ chính xác trong từng chuyển động.

Trung tâm gia công đứng CNC VMC1380 được thiết kế theo hướng đó: kết cấu nhiều lớp, hệ thống dẫn hướng với nhiều slider, liên kết đầu máy – cột theo tỷ lệ 1:1:1, cùng hành trình 800×500×500mm và độ chính xác định vị 0,003mm.

Đây là cấu hình hướng đến những xưởng gia công cần một nền tảng máy chắc chắn, vận hành ổn định và có khả năng đáp ứng các yêu cầu gia công chính xác.

🏗️ THIẾT KẾ 4 RAY DẪN HƯỚNG – TĂNG KHẢ NĂNG CHỊU TẢI

Một số model được trang bị thiết kế 4 ray dẫn hướng, tạo nền tảng vững chắc cho hệ thống chuyển động.

Kết cấu này tập trung vào khả năng chịu tải, giúp các bộ phận chuyển động được nâng đỡ ổn định hơn trong quá trình máy thực hiện các nguyên công gia công.

⚙️ 6 SLIDER TRÊN TRỤC X VÀ Z – ỔN ĐỊNH HƠN KHI CẮT

Một điểm đáng chú ý của VMC1380 nằm ở thiết kế 6 slider trên trục X và Z.

Việc bố trí nhiều slider giúp tăng khả năng nâng đỡ cho hệ thống chuyển động, từ đó cải thiện độ ổn định khi cắt và hỗ trợ máy duy trì chuyển động chính xác trong quá trình gia công.

🧱 KẾT CẤU 3 LỚP – 2 LỚP – 2 LỚP, TẠO NỀN TẢNG VỮNG CHẮC

Kết cấu tổng thể của máy được xây dựng với:

Cột 3 lớp → Yên máy 2 lớp → Đế đúc tổ hợp 2 lớp

Thiết kế nhiều lớp tạo nên một hệ kết cấu ổn định, giúp các bộ phận chính liên kết chắc chắn và hỗ trợ khả năng chịu tải của máy trong quá trình vận hành.

🔩 LIÊN KẾT ĐẦU MÁY VÀ CỘT THEO TỶ LỆ 1:1:1

Bề mặt liên kết giữa đầu máy và cột máy được thiết kế theo tỷ lệ 1:1:1.

Mục tiêu của thiết kế này là tăng độ cứng vững tại khu vực liên kết, qua đó hỗ trợ sự ổn định của máy khi thực hiện các nguyên công cắt.

📐 CỘT TĂNG CHIỀU CAO – TRỤC Z KÉO DÀI, HỖ TRỢ GIA CÔNG LINH HOẠT

Cột máy được thiết kế tăng chiều cao và trục Z được kéo dài, đồng thời có thể kết hợp với trục thứ tư mà không cần tăng chiều cao bằng gioăng.

Thiết kế này mang đến thêm sự linh hoạt khi cấu hình máy cho những nhu cầu gia công đặc thù.

🛠️ Ổ DAO BỐ TRÍ DẠNG ĐẶT – GIẢM TẢI NGANG LÊN CỘT

Ổ dao được thiết kế theo dạng bố trí cố định, giúp giảm tác động của tải theo phương ngang lên cột máy.

Đặc biệt, thiết kế này hướng đến việc hạn chế ảnh hưởng của tải tác động lâu dài lên cột, từ đó hỗ trợ duy trì sự ổn định của kết cấu máy trong quá trình sử dụng.

🚀 TRỤC CHÍNH 8.000–15.000 VÒNG/PHÚT – CÂN BẰNG GIỮA TỐC ĐỘ VÀ CÔNG SUẤT

VMC1380 sử dụng trục chính có phạm vi tốc độ 8.000–15.000 vòng/phút, kết hợp động cơ công suất 7,5kW.

Dải tốc độ rộng cho phép máy đáp ứng nhiều nhu cầu gia công khác nhau, trong khi công suất 7,5kW cung cấp nền tảng vận hành phù hợp cho trục chính trong quá trình gia công.

🎯 ĐỘ CHÍNH XÁC 0,003MM – KIỂM SOÁT CHUYỂN ĐỘNG CHÍNH XÁC

Độ chính xác định vị của máy đạt 0,003mm.

Đáng chú ý, độ lặp lại trên cả ba trục X/Y/Z cũng đạt 0,003mm, tạo cơ sở để máy kiểm soát vị trí ổn định trong các chu kỳ gia công lặp lại.

📏 HÀNH TRÌNH 800×500×500MM – KHÔNG GIAN GIA CÔNG RỘNG

VMC1380 sở hữu hành trình:

X: 800mm | Y: 500mm | Z: 500mm

Kết hợp với tải trọng bàn tối đa 500kg, cấu hình này tạo không gian làm việc phù hợp cho nhiều dạng chi tiết cơ khí cần gia công trên trung tâm CNC 3 trục.

🖥️ 5 LỰA CHỌN HỆ ĐIỀU KHIỂN CNC

VMC1380 có thể được cấu hình với nhiều hệ điều khiển CNC:

GSK – FANUC – MITSUBISHI – KND – Siemens

Việc có nhiều lựa chọn điều khiển giúp doanh nghiệp chủ động hơn khi lựa chọn cấu hình phù hợp với hệ thống vận hành và yêu cầu sản xuất.

🏭 CẤU HÌNH PHÙ HỢP CHO GIA CÔNG CƠ KHÍ CHÍNH XÁC

Với hành trình 800×500×500mm, tải trọng bàn tối đa 500kg, trục chính 8.000–15.000 vòng/phút và độ chính xác định vị 0,003mm, VMC1380 có thể đáp ứng nhiều nhu cầu gia công cơ khí cần sự ổn định và kiểm soát chuyển động chính xác.

Kết cấu nhiều lớp cùng hệ thống slider và ray dẫn hướng được thiết kế để tạo nền tảng vững chắc cho quá trình gia công.

THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Tên sản phẩm	Trung tâm gia công đứng CNC VMC1380
Số trục	3
Hành trình X	800mm
Hành trình Y	500mm
Hành trình Z	500mm
Kích thước máy D×R×C	2700×2400×2500mm
Trọng lượng	5,2 T
Hệ thống điều khiển CNC	GSK / FANUC / MITSUBISHI / KND / Siemens
Độ chính xác định vị	0,003mm
Độ lặp lại X/Y/Z	0,003mm
Phạm vi tốc độ trục chính	8.000–15.000 vòng/phút
Công suất động cơ trục chính	7,5kW
Tải trọng tối đa của bàn	500kg
Các thành phần chính	Bơm, động cơ

📞 VMC1380 – ĐẦU TƯ NỀN TẢNG GIA CÔNG ỔN ĐỊNH

Nếu doanh nghiệp đang tìm kiếm một trung tâm gia công đứng CNC với kết cấu cứng vững, hành trình 800×500×500mm, tải bàn 500kg và độ chính xác 0,003mm, VMC1380 là cấu hình đáng để đưa vào danh sách xem xét.

Liên hệ ngay để được tư vấn cấu hình VMC1380 phù hợp với loại chi tiết, yêu cầu gia công và định hướng sản xuất của doanh nghiệp.
