TRUNG TÂM GIA CÔNG VDLS1300

TRUNG TÂM GIA CÔNG VDLS1300 GENERTEC – CHUYÊN CHO NGÀNH ĐIỆN TỬ, HÀNH TRÌNH 1040/580/620 MM

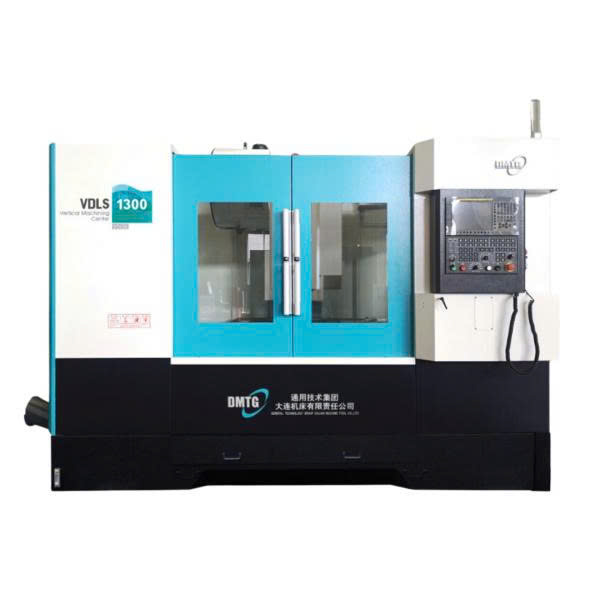

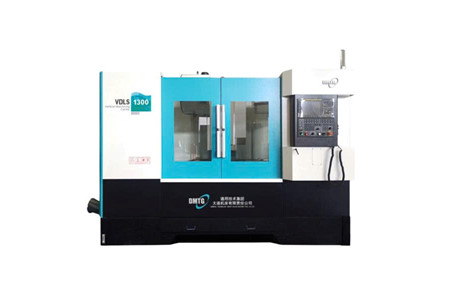

VDLS1300 là trung tâm gia công đứng mini được sản xuất bởi GENERTEC, được định hướng riêng cho ngành công nghiệp điện tử và các nhu cầu gia công cần độ chính xác, tốc độ xử lý cao cùng khả năng vận hành linh hoạt.

🔥 Sở hữu bàn máy 1120 × 500 mm, tải trọng tối đa 750 kg, hành trình X/Y/Z đạt 1040/580/620 mm, trục chính tối đa 12.000 r/min và hệ thống thay dao tự động 24T/Cánh tay, VDLS1300 mang đến một cấu hình mạnh mẽ trong phân khúc trung tâm gia công đứng.

🎯 Đặc biệt, máy có độ chính xác định vị X/Y/Z 0,008/0,008/0,008 mm và độ chính xác lặp lại 0,005/0,005/0,005 mm, đáp ứng yêu cầu kiểm soát kích thước chặt chẽ trong quá trình sản xuất.

---

🏭 GENERTEC – TRUNG TÂM GIA CÔNG CHO NGÀNH CÔNG NGHIỆP ĐIỆN TỬ

VDLS1300 được giới thiệu là trung tâm gia công đứng mini dành cho ngành công nghiệp điện tử, tập trung vào những yêu cầu quan trọng như độ chính xác, tốc độ và khả năng xử lý nhiều nguyên công.

⚙️ Thiết kế máy hướng đến các chi tiết cần kiểm soát kích thước chính xác.

🎯 Hành trình ba trục rộng tạo không gian gia công linh hoạt.

⚡ Trục chính 12.000 vòng/phút hỗ trợ các nguyên công cần tốc độ cao.

🔄 Hệ thống ATC 24T giúp máy có thể thực hiện nhiều công đoạn mà không cần thay dao thủ công liên tục.

Đây là cấu hình phù hợp với những doanh nghiệp muốn xây dựng quy trình gia công tự động và chủ động hơn trong sản xuất.

---

💪 BÀN MÁY 1120 × 500 MM – TẢI TRỌNG ĐẾN 750 KG

VDLS1300 được trang bị bàn làm việc kích thước:

📐 1120 × 500 mm

Bàn máy có hệ thống:

🔩 5 khe chữ T × 18 × 100 mm

💪 Tải trọng tối đa: 750 kg

Kích thước bàn rộng kết hợp tải trọng cao tạo điều kiện thuận lợi cho việc gá đặt nhiều loại phôi và đồ gá khác nhau.

Đối với các chi tiết cần đồ gá chuyên dụng hoặc yêu cầu bố trí phôi chắc chắn, không gian bàn máy này mang lại sự linh hoạt trong quá trình chuẩn bị gia công.

---

🚀 HÀNH TRÌNH X/Y/Z 1040/580/620 MM – KHÔNG GIAN GIA CÔNG RỘNG

VDLS1300 sở hữu hành trình ba trục:

🔧 X: 1040 mm

🔧 Y: 580 mm

🔧 Z: 620 mm

Hành trình X vượt mốc 1 mét giúp máy có khả năng xử lý nhiều loại chi tiết có kích thước đáng kể, trong khi Y và Z tạo thêm không gian cho việc gá đặt và lựa chọn dao.

📏 Khoảng cách từ tâm trục chính đến cột: 629 mm

📏 Khoảng cách từ đầu trục chính đến mặt bàn: 125–745 mm

Những thông số này tạo ra vùng gia công linh hoạt, phù hợp với nhiều loại phôi và phương án gá đặt.

---

🛤️ RAY DẪN HƯỚNG TUYẾN TÍNH – CHUYỂN ĐỘNG ỔN ĐỊNH

Các trục X/Y/Z của VDLS1300 sử dụng đường ray dẫn hướng tuyến tính.

🔧 Hệ thống ray tuyến tính hỗ trợ chuyển động của các trục.

🎯 Giúp kiểm soát chuyển động trong quá trình gia công.

⚙️ Phù hợp với các ứng dụng cần chuyển động chính xác và ổn định.

Khi kết hợp với hệ thống điều khiển CNC và các thông số độ chính xác của máy, cấu hình ray tuyến tính tạo nền tảng cho quá trình gia công liên tục.

---

⚡ TRỤC CHÍNH 12.000 R/MIN – TĂNG TỐC ĐỘ XỬ LÝ

VDLS1300 sở hữu tốc độ trục chính tối đa:

🔥 12.000 r/min

🔥 Độ côn trục chính: Số 40 (7:24)

Tốc độ trục chính cao giúp máy đáp ứng tốt những nguyên công cần tốc độ quay lớn, đồng thời hỗ trợ rút ngắn thời gian gia công trong nhiều ứng dụng.

Với định hướng dành cho ngành công nghiệp điện tử, cấu hình trục chính tốc độ cao là yếu tố quan trọng khi xử lý những chi tiết cần nhiều nguyên công và yêu cầu kiểm soát tốt chất lượng bề mặt.

---

🚄 TỐC ĐỘ CHẠY NHANH 36/36/30 M/PHÚT

VDLS1300 được thiết kế với tốc độ di chuyển nhanh:

⚡ X: 36 m/phút

⚡ Y: 36 m/phút

⚡ Z: 30 m/phút

Tốc độ chạy nhanh giúp giảm thời gian di chuyển giữa các vị trí gia công, đặc biệt hữu ích khi chương trình có nhiều lần định vị.

🔥 Tốc độ cắt: 0~10000 mm/phút

Sự kết hợp giữa tốc độ chạy nhanh và tốc độ cắt rộng giúp máy linh hoạt hơn khi thiết lập các chế độ gia công theo từng loại chi tiết.

---

🔄 ATC 24T/CÁNH TAY – TỰ ĐỘNG THAY DAO

VDLS1300 được trang bị hệ thống ATC 24T/Cánh tay, giúp máy chủ động hơn khi thực hiện nhiều nguyên công liên tiếp.

🛠️ Dung tích kho dụng cụ: 24T/Cánh tay

🛠️ Loại cán dụng cụ: BT40

🛠️ Trọng lượng tối đa của dụng cụ: 8 kg

🛠️ Đường kính tối đa dụng cụ: 24T: φ78/155

🛠️ Thời gian thay dao Dao–Dao: 24T: 2.5 s

Hệ thống thay dao tự động giúp hạn chế thời gian dừng máy giữa các nguyên công, đồng thời tạo điều kiện thuận lợi khi chạy những chương trình cần sử dụng nhiều loại dao khác nhau.

---

🎯 ĐỘ CHÍNH XÁC CAO – ĐÁP ỨNG GIA CÔNG CHI TIẾT

VDLS1300 được công bố với các thông số độ chính xác:

🎯 Độ chính xác định vị X/Y/Z: 0,008/0,008/0,008 mm

🎯 Độ chính xác lặp lại X/Y/Z: 0,005/0,005/0,005 mm

Đây là những thông số quan trọng đối với các ứng dụng cần kiểm soát kích thước và vị trí trong quá trình gia công.

Đặc biệt, khi gia công các chi tiết có nhiều nguyên công, khả năng lặp lại ổn định giúp quá trình sản xuất thuận tiện hơn và hỗ trợ kiểm soát chất lượng giữa các chu kỳ.

---

🖥️ HỆ ĐIỀU KHIỂN CNC – LINH HOẠT LỰA CHỌN

VDLS1300 hỗ trợ nhiều lựa chọn hệ điều khiển:

🖥️ GSK

🖥️ SIEMENS

🖥️ FANUC

Việc có nhiều tùy chọn điều khiển giúp doanh nghiệp lựa chọn hệ CNC phù hợp với yêu cầu lập trình, vận hành và hệ thống thiết bị đang sử dụng trong xưởng.

---

🏭 VDLS1300 PHÙ HỢP VỚI NHỮNG ỨNG DỤNG NÀO?

Với định hướng dành cho ngành công nghiệp điện tử, VDLS1300 phù hợp với những nhu cầu gia công yêu cầu sự kết hợp giữa tốc độ và độ chính xác.

🔩 Gia công linh kiện điện tử

🔩 Gia công chi tiết cơ khí chính xác phục vụ ngành điện tử

🔩 Gia công các chi tiết có nhiều nguyên công

🔩 Gia công khuôn và đồ gá

🔩 Gia công các chi tiết yêu cầu kiểm soát kích thước chặt chẽ

🔩 Sản xuất hàng loạt cần tự động thay dao và giảm thời gian dừng máy

---

📊 THÔNG SỐ KỸ THUẬT VDLS1300

Hạng mục	Quy cách	Đơn vị
Kích thước bàn làm việc	1120 × 500	mm
Khe chữ T (Số lượng × Chiều rộng × Khoảng cách)	5 × 18 × 100	mm
Tải trọng tối đa của bàn làm việc	750	kg
Hành trình trục X/Y/Z	1040/580/620	mm
Loại ray dẫn hướng trục X/Y/Z	Đường ray dẫn hướng tuyến tính
Khoảng cách từ tâm trục chính đến cột	629	mm
Khoảng cách từ đầu trục chính đến mặt bàn	125–745	mm
Di chuyển nhanh theo trục X/Y/Z	36/36/30	m/phút
Tốc độ cắt	0~10000	mm/phút
Tốc độ trục chính tối đa	12000	r/phút
Độ côn trục chính	Số 40 (7:24)
Dung tích kho dụng cụ	24T/Cánh tay
Loại cán dụng cụ	BT40
Trọng lượng tối đa của dụng cụ	8	kg
Đường kính tối đa của dụng cụ	24T: φ78/155	mm
Chiều dài tối đa của dụng cụ	0,008/0,008/0,008	mm
Thời gian thay đổi dụng cụ (TT)	24T: 2.5
Độ chính xác định vị trục X/Y/Z	0,008/0,008/0,008	mm
Độ chính xác lặp lại trục X/Y/Z	0,005/0,005/0,005	mm
Bộ điều khiển	GSK/SIEMENS/FANUC

---

🔥 VDLS1300 GENERTEC – NHỎ GỌN VỀ ĐỊNH HƯỚNG, MẠNH MẼ VỀ KHẢ NĂNG GIA CÔNG

VDLS1300 được xây dựng theo hướng một trung tâm gia công đứng mini chuyên cho ngành công nghiệp điện tử, nhưng sở hữu cấu hình không hề nhỏ về khả năng gia công.

Với hành trình 1040/580/620 mm, bàn tải 750 kg, trục chính 12.000 vòng/phút, tốc độ chạy nhanh 36/36/30 m/phút, ATC 24T và độ chính xác định vị 0,008 mm, máy mang đến nền tảng phù hợp cho những doanh nghiệp cần tăng tính tự động hóa nhưng vẫn chú trọng đến độ chính xác của từng chi tiết.

📌 Đặc biệt, khả năng lựa chọn GSK, SIEMENS hoặc FANUC giúp doanh nghiệp chủ động hơn trong việc xây dựng cấu hình điều khiển phù hợp với quy trình sản xuất.

📞 Liên hệ ngay để được tư vấn VDLS1300 GENERTEC và lựa chọn cấu hình phù hợp với loại sản phẩm, yêu cầu gia công và quy mô sản xuất của doanh nghiệp.

👉 VDLS1300 – giải pháp gia công CNC hướng đến ngành điện tử, nơi tốc độ, độ chính xác và khả năng tự động hóa cần được cân bằng trong từng chu trình sản xuất.
