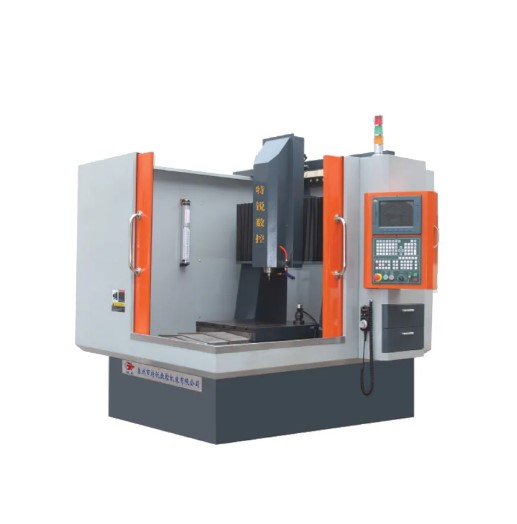

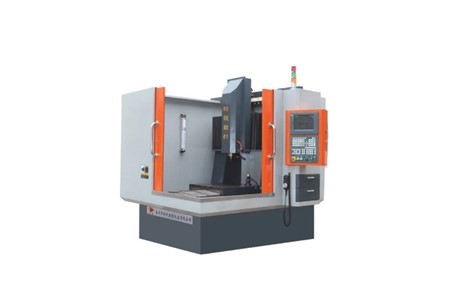

Máy phay 6070

MÁY PHAY 6070 – HÀNH TRÌNH LỚN, KẾT CẤU CỨNG VỮNG, TRỤC CHÍNH 21.000 VÒNG/PHÚT

Khi kích thước khuôn tăng lên, máy không chỉ cần nhiều không gian gia công mà còn phải duy trì độ cứng vững, chuyển động ổn định và khả năng kiểm soát chính xác trên toàn bộ hành trình.

Máy phay 6070 sở hữu hành trình 3 trục 600×700×300mm, tải trọng 450, kết cấu giàn bằng gang Mihana cùng hệ thống ray dẫn hướng chữ nhật và vít me bi tiền tải. Kết hợp với AC Servo và trục chính tốc độ cao lên đến 21.000 vòng/phút, máy đáp ứng nhiều nhu cầu gia công khuôn và chi tiết có kích thước lớn hơn trong cùng phân khúc.

KẾT CẤU GIÀN BẰNG GANG MIHANA – NỀN TẢNG CHO ĐỘ CỨNG VỮNG

🏗️ Bệ máy sử dụng gang Mihana, kết hợp kết cấu giàn và bề mặt đỡ ray ổn định.

Kết cấu này tạo nền tảng chắc chắn cho hệ thống chuyển động, đặc biệt quan trọng khi máy làm việc với những chi tiết có kích thước lớn hơn và yêu cầu chuyển động ổn định trên hành trình dài.

Nhờ nền tảng máy vững chắc, toàn bộ hệ thống có điều kiện duy trì sự ổn định trong quá trình gia công liên tục.

RAY DẪN HƯỚNG CHỮ NHẬT 30H – CHUYỂN ĐỘNG ỔN ĐỊNH TRÊN 3 TRỤC

⚙️ Các trục X, Y và Z sử dụng ray dẫn hướng chữ nhật, với slider được tiền tải nhằm hạn chế khe hở trong quá trình chuyển động.

Cấu hình 30H tạo nền tảng chuyển động chắc chắn cho hệ thống 3 trục. Khi chạy dao trên hành trình lớn 600×700×300mm, sự ổn định của cơ cấu dẫn hướng đóng vai trò quan trọng trong việc duy trì độ chính xác gia công.

VÍT ME BI 3205 P3 – KIỂM SOÁT CHUYỂN ĐỘNG CHÍNH XÁC

🔩 Mỗi trục sử dụng cặp vít me bi chính xác, được tiền tải để tăng độ ổn định và độ cứng vững của chuyển động.

Với cấu hình 3205 P3 (CLASS), hệ thống vít me bi phối hợp cùng ray dẫn hướng chữ nhật và servo tạo thành cơ cấu truyền động đồng bộ cho ba trục.

Điều này giúp máy duy trì chuyển động ổn định trong quá trình chạy dao và gia công các chi tiết có kích thước lớn hơn.

AC SERVO 850×3 – ĐỒNG BỘ CHUYỂN ĐỘNG 3 TRỤC

🎯 Máy phay 6070 sử dụng hệ thống truyền động AC Servo, với cấu hình 850×3.

Hệ thống hỗ trợ khả năng điều khiển chính xác và liên kết ổn định giữa X, Y, Z. Khi ba trục phối hợp đồng bộ, chuyển động của máy được kiểm soát tốt hơn trong quá trình thực hiện các đường chạy dao.

Kết hợp cùng kết cấu giàn cứng vững, hệ thống servo góp phần hạn chế rung động của máy khi làm việc.

TRỤC CHÍNH 21.000 VÒNG/PHÚT – TỐC ĐỘ CAO CHO NHIỀU ỨNG DỤNG

🔥 Máy được trang bị động cơ trục chính tốc độ cao, với dải tốc độ 600–21.000 vòng/phút.

Trục chính có tốc độ quay nhanh, độ rung khi quay nhỏ và tiếng ồn làm việc thấp, phù hợp với nhiều công việc gia công khuôn, chi tiết tinh và các sản phẩm cần tốc độ trục chính cao.

🔧 Máy sử dụng đầu kẹp dao ER25, đồng bộ với cấu hình trục chính của máy.

HÀNH TRÌNH 600×700×300MM – MỞ RỘNG KHÔNG GIAN GIA CÔNG

📐 Một trong những điểm nổi bật của Máy phay 6070 là hành trình 3 trục 600×700×300mm.

So với các cấu hình nhỏ hơn, không gian chuyển động này mang đến khả năng xử lý nhiều chi tiết có kích thước lớn hơn, trong khi vẫn duy trì cấu trúc máy chuyên dụng cho gia công khuôn và chi tiết chính xác.

Bàn có kích thước 620×700, tải trọng 450, chiều cao 350 và chiều rộng 670, tạo nên một cấu hình phù hợp cho nhiều dạng sản phẩm cần không gian gia công rộng.

ĐỘ CHÍNH XÁC 0,01MM – LẶP LẠI 0,005MM

🎯 Máy phay 6070 có độ chính xác được công bố ở mức 0,01mm, với độ lặp lại 0,005mm.

Độ chính xác này được kết hợp cùng hệ thống ray dẫn hướng chữ nhật, vít me bi tiền tải và AC Servo để tạo nên nền tảng chuyển động ổn định trên cả ba trục.

Đặc biệt với hành trình lớn, sự đồng bộ giữa kết cấu cơ khí và hệ thống truyền động là yếu tố quan trọng giúp duy trì khả năng kiểm soát đường chạy dao.

ỨNG DỤNG ĐA DẠNG – TỪ KHUÔN ĐẾN CHI TIẾT TẠO HÌNH

🧩 Khuôn nhỏ và khuôn có kích thước lớn hơn – phục vụ nhiều dạng khuôn cần không gian gia công rộng.

🔥 Khuôn dập nóng – đáp ứng nhóm ứng dụng hot stamping.

⚙️ Motor & chi tiết kỹ thuật – phục vụ gia công các chi tiết cơ khí.

💉 Khuôn vi ép nhựa – phù hợp với các chi tiết khuôn có cấu trúc nhỏ và phức tạp.

👟 Khuôn giày – hỗ trợ gia công khuôn và các chi tiết ngành giày.

🏷️ Huy hiệu, phù điêu, bảng hiệu, nhãn hiệu – gia công các chi tiết tạo hình và nhận diện.

🍪 Khuôn bánh quy, chocolate, kẹo – phục vụ các dạng khuôn thực phẩm.

🎨 Điêu khắc nghệ thuật, mặt số, chữ – phù hợp với những sản phẩm cần tạo hình chi tiết.

🔗 Khóa kéo, đồng hồ, đồ dùng – mở rộng phạm vi ứng dụng sang nhiều nhóm sản phẩm.

🔄 Gia công hình trụ – có thể thực hiện bằng cách bổ sung trục xoay, giúp mở rộng khả năng gia công các chi tiết dạng trụ.

THÔNG SỐ KỸ THUẬT MÁY PHAY 6070

Hạng mục	Thông số
Model	6070
Hành trình 3 trục X/Y/Z	600×700×300
Kích thước	620×700
Tải trọng	450
Chiều cao	350
Chiều rộng	670
Công suất	4,5
Đầu kẹp dao	ER25
Tốc độ trục chính	600–21.000 vòng/phút
Ray dẫn hướng	30H
Vít me	3205 P3 (CLASS)
Servo	850×3
Độ chính xác	0,01
Độ lặp lại	0,005
Trọng lượng	2,9
Kích thước máy	2000×1950×2200

MÁY PHAY 6070 – KHÔNG GIAN GIA CÔNG LỚN, CHUYỂN ĐỘNG ỔN ĐỊNH

Với hành trình 600×700×300mm, tải trọng 450, kết cấu giàn bằng gang Mihana, ray dẫn hướng 30H, vít me bi 3205 P3 (CLASS) và hệ thống AC Servo 850×3, Máy phay 6070 được xây dựng cho những công việc cần không gian gia công rộng nhưng vẫn chú trọng độ ổn định của chuyển động.

Trục chính 600–21.000 vòng/phút, độ chính xác 0,01mm và độ lặp lại 0,005mm giúp máy phù hợp với nhiều nhóm ứng dụng từ khuôn, chi tiết motor, khuôn vi ép nhựa đến huy hiệu, bảng hiệu, khuôn thực phẩm, điêu khắc và các sản phẩm tạo hình.

📞 Liên hệ ngay để nhận tư vấn Máy phay 6070 và lựa chọn cấu hình phù hợp với nhu cầu gia công của bạn.
