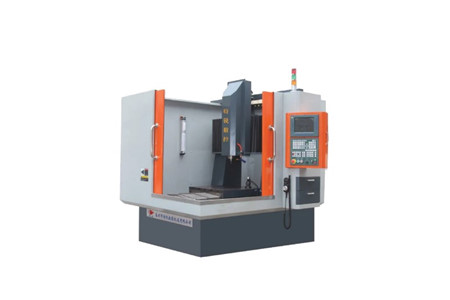

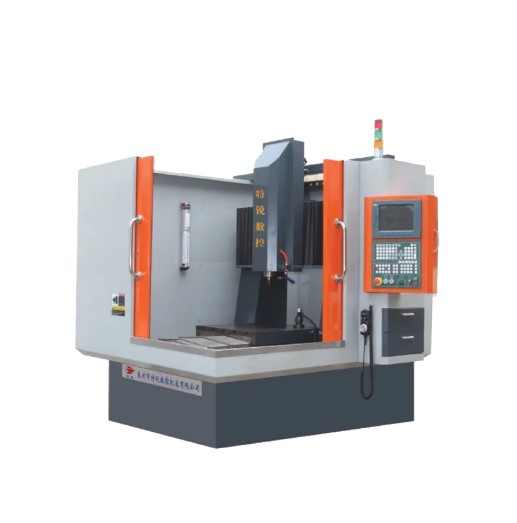

Máy phay 5040

MÁY PHAY 5040 – NHỎ GỌN, CHÍNH XÁC, TRỤC CHÍNH 24.000 VÒNG/PHÚT

Với các chi tiết khuôn nhỏ, điều quan trọng không chỉ là máy có đủ hành trình, mà còn phải chuyển động ổn định, ít rung và kiểm soát đường chạy dao chính xác.

Máy phay 5040 được xây dựng trên kết cấu giàn sử dụng gang Mihana, ray dẫn hướng chữ nhật, vít me bi chính xác và hệ thống truyền động AC Servo. Cùng với trục chính tốc độ cao lên đến 24.000 vòng/phút, máy hướng đến khả năng gia công ổn định cho nhiều nhóm khuôn và chi tiết có kích thước nhỏ.

KẾT CẤU GIÀN CỨNG VỮNG – NỀN TẢNG CHO GIA CÔNG ỔN ĐỊNH

🏗️ Bệ máy sử dụng gang Mihana, kết hợp kết cấu giàn giúp tạo nền tảng chắc chắn cho hệ thống gia công.

Bề mặt đỡ ray được thiết kế ổn định, hỗ trợ toàn bộ cơ cấu chuyển động làm việc vững vàng hơn trong quá trình gia công.

Đây là nền tảng quan trọng để Máy phay 5040 duy trì sự ổn định khi thực hiện các đường chạy dao liên tục trên 3 trục.

RAY DẪN HƯỚNG CHỮ NHẬT – CHUYỂN ĐỘNG CHẮC CHẮN TRÊN 3 TRỤC

⚙️ Cả X, Y và Z đều sử dụng ray dẫn hướng chữ nhật, kết hợp slider được tiền tải để hạn chế khe hở trong quá trình chuyển động.

Cấu hình ray 25H giúp hệ thống chuyển động duy trì sự ổn định, tạo nền tảng phù hợp cho các công việc cần kiểm soát đường chạy dao và độ chính xác gia công.

Khi các trục X, Y, Z phối hợp đồng bộ, chuyển động của máy được duy trì chắc chắn trong suốt quá trình làm việc.

VÍT ME BI CHÍNH XÁC – TĂNG ĐỘ CỨNG VỮNG KHI CHẠY DAO

🔩 Mỗi trục được trang bị cặp vít me bi chính xác, sau khi tiền tải giúp chuyển động gia công ổn định và có độ cứng vững cao.

Vít me 2505 P3 (CLASS) kết hợp cùng ray dẫn hướng chữ nhật tạo thành hệ thống truyền động đồng bộ, hỗ trợ máy kiểm soát tốt chuyển động tuyến tính trên các trục.

Đây là cấu hình phù hợp cho những công việc cần đường chạy dao ổn định trên các chi tiết và khuôn có kích thước nhỏ.

AC SERVO – ĐIỀU KHIỂN 3 TRỤC ỔN ĐỊNH

🎯 Máy phay 5040 sử dụng hệ thống truyền động AC Servo, với cấu hình 400×3.

Hệ thống này hỗ trợ khả năng điều khiển chính xác và liên kết ổn định giữa ba trục XYZ. Khi kết hợp cùng kết cấu máy cứng vững và hệ thống vít me bi tiền tải, chuyển động gia công được duy trì ổn định, đồng thời hạn chế rung động của máy.

TRỤC CHÍNH 24.000 VÒNG/PHÚT – TỐC ĐỘ CAO CHO CHI TIẾT NHỎ

🔥 Máy được trang bị động cơ trục chính tốc độ cao, với dải tốc độ 600–24.000 vòng/phút.

Tốc độ quay cao kết hợp độ rung khi quay nhỏ và tiếng ồn làm việc thấp, tạo điều kiện thuận lợi cho những ứng dụng gia công khuôn nhỏ, chi tiết tinh và các sản phẩm cần tốc độ trục chính cao.

🔧 Máy sử dụng đầu kẹp dao ER20, phù hợp với cấu hình trục chính của máy.

HÀNH TRÌNH 500×400×180MM – TỐI ƯU CHO KHUÔN VÀ CHI TIẾT NHỎ

📐 Máy phay 5040 có hành trình 3 trục 500×400×180mm, đáp ứng không gian chuyển động cho nhiều nhóm khuôn và chi tiết có kích thước nhỏ.

Kích thước 550×450, tải trọng 300, chiều cao 240 và chiều rộng 560 tạo nên một cấu hình máy gọn, phù hợp với nhóm công việc cần không gian gia công vừa phải nhưng vẫn yêu cầu độ ổn định của hệ thống chuyển động.

ĐỘ CHÍNH XÁC 0,01MM – ĐỘ LẶP LẠI 0,005MM

🎯 Máy phay 5040 có độ chính xác được công bố ở mức 0,01mm, trong khi độ lặp lại đạt 0,005mm.

Sự kết hợp giữa ray dẫn hướng chữ nhật, vít me bi tiền tải và hệ thống AC Servo giúp các chuyển động trên 3 trục được kiểm soát ổn định trong quá trình gia công.

Đây là nền tảng quan trọng đối với các ứng dụng cần duy trì độ chính xác khi thực hiện nhiều đường chạy dao.

ỨNG DỤNG ĐA DẠNG – MỘT MÁY, NHIỀU NHÓM SẢN PHẨM

🧩 Khuôn nhỏ – gia công các loại khuôn có kích thước nhỏ và yêu cầu độ chính xác.

🔥 Khuôn dập nóng – phù hợp cho các ứng dụng hot stamping.

⚙️ Motor & chi tiết kỹ thuật – phục vụ gia công các chi tiết cơ khí và linh kiện.

💉 Khuôn vi ép nhựa – thích hợp với nhóm khuôn có chi tiết nhỏ.

👟 Khuôn giày – phục vụ gia công khuôn và chi tiết ngành giày.

🏷️ Huy hiệu, phù điêu, bảng hiệu, nhãn hiệu – đáp ứng nhu cầu tạo hình và gia công các chi tiết nhận diện.

🍪 Khuôn bánh quy, chocolate, kẹo – phù hợp với nhiều dạng khuôn thực phẩm có hình dạng và họa tiết.

🎨 Điêu khắc nghệ thuật, mặt số, chữ và chi tiết trang trí – khai thác khả năng điều khiển chuyển động 3 trục.

🔗 Khóa kéo, đồng hồ, đồ dùng – mở rộng phạm vi ứng dụng sang nhiều sản phẩm và chi tiết khác nhau.

🔄 Gia công hình trụ – có thể thực hiện bằng cách bổ sung trục xoay, mở rộng khả năng gia công cho các chi tiết dạng trụ.

THÔNG SỐ KỸ THUẬT MÁY PHAY 5040

Hạng mục	Thông số
Model	5040
Hành trình 3 trục X/Y/Z	500×400×180
Kích thước	550×450
Tải trọng	300
Chiều cao	240
Chiều rộng	560
Công suất	2,0
Đầu kẹp dao	ER20
Tốc độ trục chính	600–24.000 vòng/phút
Ray dẫn hướng	25H
Vít me	2505 P3 (CLASS)
Servo	400×3
Độ chính xác	0,01
Độ lặp lại	0,005
Trọng lượng	1,8
Kích thước máy	1650×1780×1900

MÁY PHAY 5040 – GỌN GÀNG CHO GIA CÔNG KHUÔN VÀ CHI TIẾT CHÍNH XÁC

Từ kết cấu giàn bằng gang Mihana, ray dẫn hướng chữ nhật, vít me bi tiền tải đến hệ thống AC Servo và trục chính 24.000 vòng/phút, Máy phay 5040 được thiết kế để tạo nên một hệ thống gia công có chuyển động ổn định và độ rung thấp.

Với hành trình 500×400×180mm, tải trọng 300, độ chính xác 0,01mm và độ lặp lại 0,005mm, máy phù hợp cho nhiều nhóm ứng dụng từ khuôn nhỏ, khuôn dập nóng, khuôn vi ép nhựa đến huy hiệu, bảng hiệu, chữ, khuôn thực phẩm và các chi tiết nghệ thuật.

📞 Liên hệ ngay để nhận tư vấn chi tiết về Máy phay 5040 và lựa chọn cấu hình phù hợp với nhu cầu gia công của bạn.
