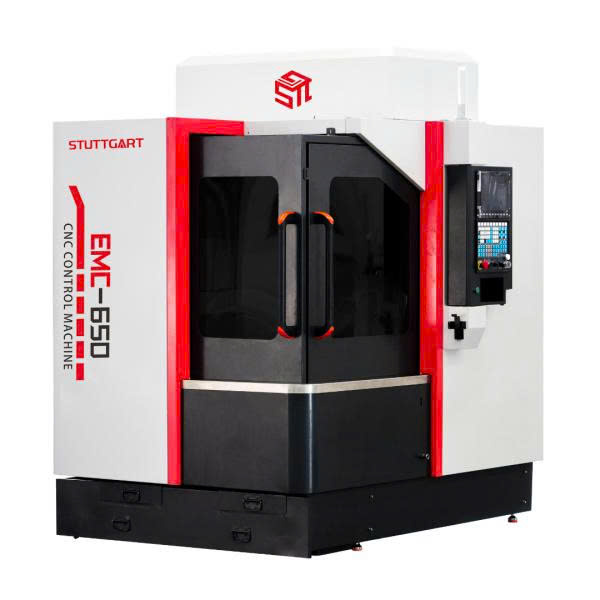

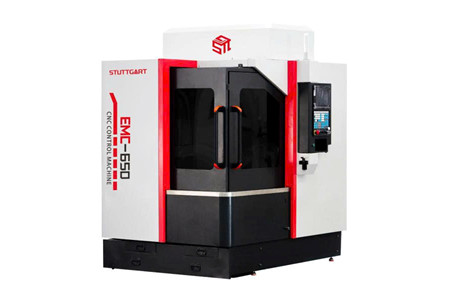

Máy Phay Khắc EMC-650

MÁY PHAY KHẮC EMC-650 – TRỤC CHÍNH 24.000 RPM, ĐỘ LẶP LẠI 0,003 MM

MÁY PHAY KHẮC EMC-650 được thiết kế cho nhu cầu gia công cơ khí chính xác, đặc biệt phù hợp với khuôn mẫu và các chi tiết có bề mặt cong, biên dạng phức tạp.

Sở hữu kết cấu gang đúc mác cao, ray dẫn hướng tuyến tính chính xác, vít me bi C3 đai ốc kép tiền tải và servo AC trên cả 3 trục X/Y/Z, EMC-650 hướng đến khả năng vận hành ổn định cùng độ chính xác lặp lại 0,003 mm.

---

🏗️ KẾT CẤU GANG ĐÚC MÁC CAO – VỮNG CHẮC, ỔN ĐỊNH

🧱 Toàn bộ các chi tiết đúc của EMC-650 được chế tạo bằng gang đúc mác cao, sử dụng phương pháp đúc khuôn cát nhựa.

⚙️ Sau khi đúc, các chi tiết trải qua xử lý khử ứng suất và gia công mài chính xác, giúp nâng cao độ ổn định của kết cấu máy.

🔩 Những vị trí quan trọng sử dụng thiết bị và linh kiện nhập khẩu, được lắp ráp chuyên nghiệp theo tiêu chuẩn quốc tế.

💪 Kết cấu máy chắc chắn tạo nền tảng phù hợp cho quá trình gia công các chi tiết yêu cầu độ chính xác cao.

---

🎯 RAY DẪN HƯỚNG TUYẾN TÍNH CHÍNH XÁC – VẬN HÀNH ÊM, ỔN ĐỊNH

🚄 Cả ba trục X, Y, Z đều sử dụng ray dẫn hướng tuyến tính có độ chính xác và độ cứng vững cao.

🔧 Hệ thống sử dụng ray cấp chính xác của THK/TBI Đài Loan hoặc PMI cấp chính xác cao, giúp tối ưu khả năng dẫn hướng trong quá trình di chuyển các trục.

📐 Kết hợp cùng vít me bi C3 tiền tải, hệ thống truyền động được thiết kế để giảm khe hở và nâng cao độ chính xác định vị, độ chính xác lặp lại.

---

🔩 VÍT ME BI C3 ĐAI ỐC KÉP – GIẢM KHE HỞ TRUYỀN ĐỘNG

⚙️ EMC-650 sử dụng vít me bi chính xác cấp C3, loại đai ốc kép, được tiền tải (preload).

🎯 Thiết kế tiền tải giúp loại bỏ khe hở giữa các chi tiết truyền động, từ đó nâng cao độ chính xác truyền động của các trục.

🔗 Vít me bi được kết nối với động cơ servo AC thông qua khớp nối độ chính xác cao, không có khe hở.

🛠️ Ổ đỡ vít me sử dụng cụm ổ bi tiếp xúc góc độ chính xác cao và độ cứng vững cao, được bố trí theo bộ.

---

⚡ SERVO AC 3 TRỤC – KIỂM SOÁT CHUYỂN ĐỘNG CHÍNH XÁC

🚀 Cả ba trục X, Y, Z đều được trang bị động cơ servo AC.

🔗 Servo kết nối trực tiếp với hệ thống vít me bi chính xác thông qua khớp nối độ chính xác cao.

🎯 Hệ thống truyền động đồng bộ giúp các trục đạt độ chính xác định vị và độ chính xác lặp lại cao trong quá trình gia công.

💻 Động cơ servo 3 trục sử dụng công suất 1,1 kW – Syntec (新代).

---

🛢️ BÔI TRƠN ĐỊNH LƯỢNG – CẤP DẦU ĐÚNG LƯỢNG, ĐÚNG VỊ TRÍ

💧 Máy sử dụng bộ phân phối dầu định lượng kiểu thể tích, thực hiện cấp dầu định kỳ đến từng vị trí cần bôi trơn.

🎯 Lượng dầu được định trước, giúp các bề mặt ma sát được bôi trơn đồng đều.

⚙️ Hệ thống này góp phần giảm lực cản ma sát trượt, hỗ trợ quá trình vận hành ổn định của các cơ cấu chuyển động.

---

🔥 TRỤC CHÍNH 24.000 R/MIN – TỐI ƯU CHO GIA CÔNG TINH

⚡ Trục chính đạt tốc độ quay tối đa 24.000 r/min, phù hợp với các yêu cầu gia công tốc độ cao.

🔩 Công suất đầu ra trục chính 4/5,5 kW – BT30, đáp ứng nhiều nhu cầu gia công chi tiết cơ khí chính xác.

📐 Khoảng cách từ trục chính đến mặt bàn đạt 60–320 / 120–380 mm, tùy chọn theo cấu hình.

---

🎯 ĐỘ CHÍNH XÁC ẤN TƯỢNG – LẶP LẠI 0,003 MM

📏 Độ chính xác dò dao: 0,002 mm

📐 Độ chính xác định vị: 0,008/300 mm

🔁 Độ lặp lại vị trí: 0,003 mm

⭐ Đây là nền tảng quan trọng để EMC-650 đáp ứng các yêu cầu gia công khuôn mẫu và những chi tiết có biên dạng phức tạp.

---

🧩 KHÔNG GIAN GIA CÔNG 600 × 600 × 260 MM

📐 Hành trình trục X đạt 600 mm, trục Y 600 mm và trục Z 260 mm.

🏗️ Chiều rộng cổng máy đạt 660 mm, tạo không gian làm việc phù hợp cho cấu hình máy.

⚖️ Bàn máy có khả năng chịu tải tối đa 300 kg, đáp ứng nhu cầu gia công nhiều dạng chi tiết và khuôn mẫu.

🚀 Tốc độ gia công tối đa đạt 7.500 mm/min, hỗ trợ nâng cao hiệu suất trong quá trình sản xuất.

---

🏭 EMC-650 – HƯỚNG ĐẾN GIA CÔNG KHUÔN MẪU CHÍNH XÁC

EMC-650 phù hợp với các công việc gia công chi tiết cơ khí có bề mặt cong phức tạp, đồng thời đặc biệt thích hợp cho chế tạo và gia công khuôn mẫu có độ chính xác cao.

Sự kết hợp giữa kết cấu gang đúc, ray dẫn hướng chính xác, vít me bi C3 tiền tải, servo AC và trục chính 24.000 r/min tạo nên một cấu hình máy tập trung vào độ chính xác và hiệu suất gia công.

---

📊 THÔNG SỐ KỸ THUẬT MÁY PHAY KHẮC EMC-650

Hạng mục	Quy cách	Đơn vị
Diện tích bàn làm việc (Dài × Rộng)	650 × 550	mm
Số lượng rãnh chữ T (khoảng cách tâm)	5 × 14	mm
Tốc độ quay tối đa của trục chính	24.000	r/min
Công suất đầu ra trục chính	4/5.5	kW (BT30)
Hành trình dọc (trục X)	600	mm
Hành trình ngang (trục Y)	600	mm
Hành trình đứng (trục Z)	260	mm
Khoảng cách từ trục chính đến mặt bàn	60–320 / 120–380	mm (tùy chọn)
Chiều rộng cổng máy (Gantry)	660	mm
Quy cách vít me bi	Φ32 × 5
Quy cách ray dẫn hướng tuyến tính	X: H30, Y: H30, Z: H30
Tốc độ gia công tối đa	7.500	㎜/min
Động cơ servo 3 trục	1,1	kW (Syntec – 新代)
Độ chính xác dò dao	0.002	mm
Độ chính xác định vị	0.008/300	mm
Độ lặp lại vị trí	0.003	mm
Tải trọng tối đa của bàn làm việc	300	kg
Trọng lượng máy	2800	kg
Kích thước tổng thể của máy	2250 × 2300 × 2550	mm

---

🚀 EMC-650 – SẴN SÀNG CHO NHỮNG YÊU CẦU GIA CÔNG CHÍNH XÁC

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN EMC-650 VÀ LỰA CHỌN CẤU HÌNH PHÙ HỢP VỚI NHU CẦU GIA CÔNG CỦA BẠN!
