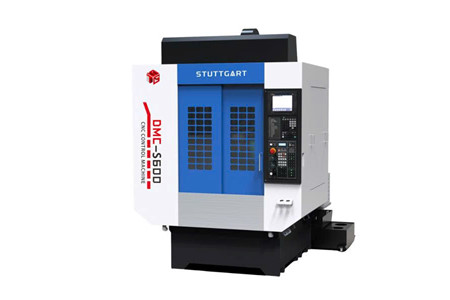

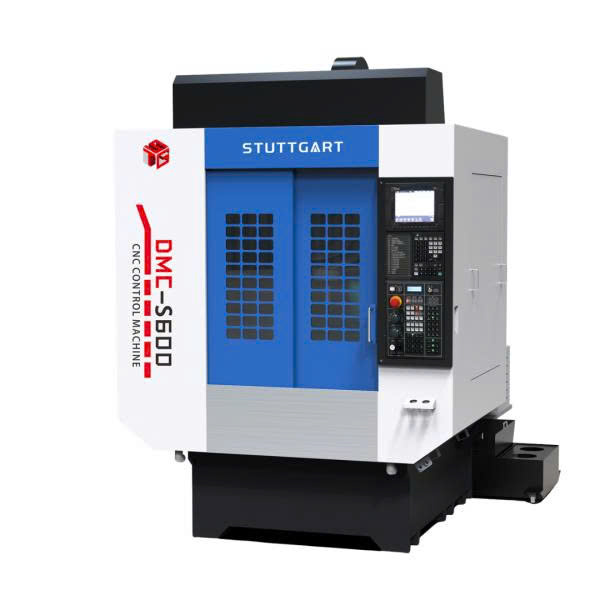

TRUNG TÂM GIA CÔNG CNC DMC-S600

TRUNG TÂM GIA CÔNG CNC DMC-S600 – TỐC ĐỘ 24.000 RPM, GIA TỐC 3 TRỤC LÊN ĐẾN 1.6G

DMC-S600 là trung tâm gia công CNC được phát triển theo định hướng độ cứng vững cao, tốc độ gia công nhanh và kiểm soát chính xác, phù hợp với các yêu cầu gia công cơ khí chính xác và gia công cắt gọt hiệu suất cao.

Máy kết hợp thân đúc HT300, kết cấu tối ưu bằng phân tích FEA, vật liệu composite polymer, trục chính truyền động trực tiếp BBT30 và hệ thống linh kiện chính xác theo tiêu chuẩn Nhật Bản.

Đặc biệt, DMC-S600 sở hữu tốc độ trục chính lên đến 24.000 rpm, tốc độ chạy nhanh X/Y đạt 50 m/phút, Z đạt 56 m/phút cùng gia tốc 3 trục lên đến 1.6G.

---

🏗️ THÂN MÁY HT300 – TỐI ƯU ĐỘ CỨNG VỮNG

🧱 DMC-S600 sử dụng vật đúc tạo hình bằng cát nhựa cao cấp HT300, sau đó trải qua quá trình ủ và hóa già rung nhằm loại bỏ ứng suất bên trong vật liệu.

⚙️ Quy trình xử lý này giúp nâng cao độ ổn định của thân máy, hạn chế biến dạng do ứng suất dư trong quá trình vận hành.

📐 Kết cấu nền máy được tối ưu hóa bằng phân tích phần tử hữu hạn FEA, giúp kiểm soát độ cứng vững của toàn bộ hệ thống.

💪 Máy còn kết hợp thân máy bằng vật liệu composite polymer, tạo độ cứng vững tĩnh và động cao, hướng đến khả năng duy trì độ ổn định hình học ngay cả khi thực hiện gia công cắt gọt nặng.

---

🔥 TRỤC CHÍNH SPEEDCN – TỐC ĐỘ LÊN ĐẾN 24.000 RPM

⚡ DMC-S600 trang bị trục chính Speedcn truyền động trực tiếp BBT30-Ø110, với cấu hình tốc độ 20.000/24.000 vòng/phút.

🚀 Truyền động trực tiếp giúp trục chính đáp ứng các yêu cầu gia công ở nhiều dải tốc độ khác nhau.

🎯 Tốc độ cao đặc biệt phù hợp với các ứng dụng yêu cầu độ chính xác và hiệu suất gia công cao.

🔩 Các chi tiết chính xác liên quan đến trục chính được cấu hình theo tiêu chuẩn Nhật Bản, hướng đến độ ổn định và độ tin cậy trong quá trình vận hành.

---

🇯🇵 PHÁT TRIỂN THEO TIÊU CHUẨN MÁY NHẬT BẢN

🏭 Toàn bộ dòng S Series được phát triển và đối chiếu theo tiêu chuẩn máy Nhật Bản trong nhiều khía cạnh quan trọng.

🧱 Vật liệu vật đúc được đối chiếu theo tiêu chuẩn vật liệu dành cho sản phẩm xuất khẩu sang Nhật Bản.

📐 Các yêu cầu về độ chính xác và quy trình chế tạo được kiểm soát theo tiêu chuẩn máy Nhật Bản.

🔩 Những chi tiết chính xác sử dụng thương hiệu Nhật Bản như vít me bi, ray dẫn hướng THK và khớp nối Miki.

⚙️ Các thông số hiệu suất như gia tốc ba trục và tốc độ thay dao cũng được đối chiếu theo tiêu chuẩn máy Nhật Bản.

---

🚀 TỐC ĐỘ CHẠY NHANH CAO – TỐI ƯU THỜI GIAN GIA CÔNG

⚡ Trục X/Y đạt tốc độ chạy nhanh 50 m/phút.

🔥 Trục Z đạt tốc độ chạy nhanh 56 m/phút.

📈 Gia tốc ba trục đạt X: 1.3G, Y: 1.3G, Z: 1.6G, hỗ trợ máy tăng tốc và giảm tốc nhanh trong quá trình di chuyển.

🎯 Sự kết hợp giữa tốc độ chạy nhanh và gia tốc cao giúp DMC-S600 hướng đến hiệu suất gia công cao trong các chu trình có nhiều chuyển động trục.

---

🔄 THAY DAO NHANH – Ổ DAO 21T

🛠️ DMC-S600 được trang bị ổ chứa dao 21T – BBT30.

⚡ Thời gian thay dao:

T-T: 0.84 giây

C-C: 1.62 giây

⏱️ Khả năng thay dao nhanh giúp giảm thời gian chờ giữa các nguyên công, phù hợp với những chương trình gia công sử dụng nhiều loại dao.

---

🎯 ĐỘ CHÍNH XÁC CAO – KIỂM SOÁT CHẶT CHUYỂN ĐỘNG

📐 Độ chính xác định vị đạt ±0.005/300 mm.

🔁 Độ lặp lại chính xác đạt ±0.003/300 mm.

🔩 Hệ thống vít me bi có quy cách 28×16/12 mm, kết hợp ray lăn 3 trục quy cách 30.

🎯 Cấu hình truyền động và dẫn hướng được thiết kế nhằm duy trì độ chính xác trong quá trình gia công.

---

🛠️ KHÔNG GIAN GIA CÔNG 600 × 450 × 300 MM

📏 DMC-S600 có hành trình:

X: 600 mm

Y: 450 mm

Z: 300 mm

📐 Bàn làm việc kích thước 700 × 420 mm, tải trọng tối đa 250 kg.

🔩 Khoảng cách từ đầu trục chính đến mặt bàn làm việc đạt 150–450 (±5) mm, tạo không gian phù hợp cho nhiều dạng chi tiết gia công.

---

🖥️ ĐIỀU KHIỂN FANUC 0i-MF – VẬN HÀNH CNC CHÍNH XÁC

💻 Máy sử dụng hệ thống điều khiển CNC 0i-MF FANUC, hỗ trợ kiểm soát các chuyển động và chu trình gia công của máy.

⚙️ Cấu hình điều khiển kết hợp cùng trục chính BBT30, ổ dao 21T và hệ thống truyền động tốc độ cao tạo nên một trung tâm gia công hướng đến tốc độ, độ chính xác và hiệu suất vận hành.

---

📊 THÔNG SỐ KỸ THUẬT DMC-S600

Hạng mục	Quy cách	Đơn vị
Hành trình trục X (trái/phải)	600	mm
Hành trình trục Y (trước/sau)	450	mm
Hành trình trục Z (lên/xuống)	300	mm
Khoảng cách từ đầu trục chính đến mặt bàn làm việc	150–450 (±5)	mm
Độ côn / Đường kính trong trục chính	BBT30 (Ø110)	spec
Tốc độ trục chính	20.000 / 24.000	rpm
Tốc độ chạy nhanh (trục X/Y/Z)	XY: 50, Z: 56	m/phút
Quy cách vít me bi	28×16/12	mm
Quy cách thanh dẫn hướng 3 trục	Ray lăn 30	spec
Kích thước bàn làm việc (X×Y)	700×420	mm
Tải trọng tối đa của bàn làm việc	250	kg
Gia tốc 3 trục	X: 1.3G, Y: 1.3G, Z: 1.6G
Sức chứa dao	21T (BBT30)	pcs
Thời gian thay dao	T-T: 0.84, C-C: 1.62	giây
Độ chính xác định vị	±0.005/300	mm
Độ lặp lại chính xác	±0.003/300	mm
Trọng lượng máy	2500	kg
Trục chính (kiểu truyền động trực tiếp)	BBT30-110
Ổ chứa dao	BBT30-21T
Hệ thống điều khiển CNC	0i-MF FANUC

---

🚀 DMC-S600 – TỐC ĐỘ CAO, ĐỘ CỨNG VỮNG CAO, GIA CÔNG CHÍNH XÁC

Nếu yêu cầu của bạn là một trung tâm gia công có trục chính 24.000 rpm, chạy nhanh đến 56 m/phút và độ lặp lại ±0.003/300 mm, DMC-S600 là cấu hình đáng để xem xét cho dây chuyền gia công chính xác.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH DMC-S600 PHÙ HỢP VỚI NHU CẦU SẢN XUẤT!
