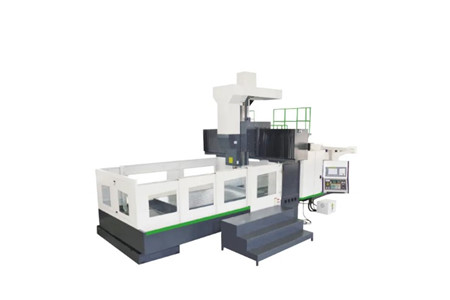

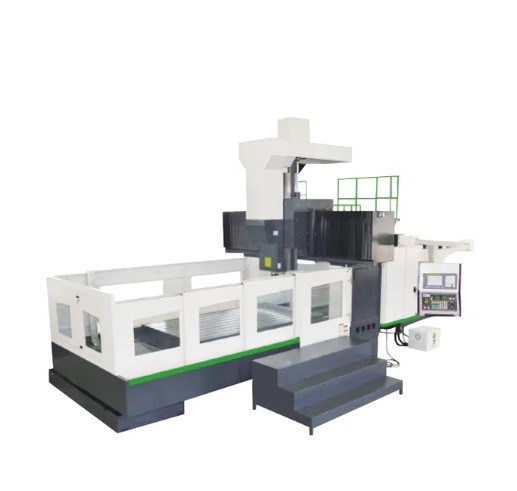

Trung tâm gia công kiểu giàn GMC-2018/GMC-2518/GMC-3018

TRUNG TÂM GIA CÔNG KIỂU GIÀN GMC-2018 / GMC-2518 / GMC-3018 – KẾT CẤU CỨNG VỮNG, CẮT NẶNG, HÀNH TRÌNH LỚN

Khi gia công những chi tiết lớn, nặng và yêu cầu khả năng cắt mạnh, một trung tâm gia công thông thường có thể chưa đủ để tạo ra nền tảng làm việc ổn định.

GMC-2018 / GMC-2518 / GMC-3018 được phát triển theo cấu trúc trung tâm gia công kiểu giàn, tập trung vào ba yếu tố quan trọng: độ chính xác cao – độ cứng cao – khả năng cắt nặng.

Từ cột máy dày, đế có độ cứng cao đến hệ thống trục vít được làm mát bằng dầu và trục chính được kiểm soát cân bằng nhiệt độc lập, toàn bộ kết cấu hướng đến khả năng duy trì sự ổn định khi gia công các phôi có kích thước và trọng lượng lớn.

🏗️ CỘT GIÀN DÀY – TẠO NỀN TẢNG CỨNG VỮNG CHO DẦM

Cấu trúc cột dày mang đến nền tảng vững chắc cho dầm giàn, đặc biệt quan trọng khi máy phải làm việc với các chi tiết lớn và tải gia công cao.

Độ cứng của kết cấu giàn là yếu tố trực tiếp ảnh hưởng đến sự ổn định của hệ thống khi cắt. Vì vậy, GMC được thiết kế tập trung vào một kết cấu có khả năng chịu tải và duy trì độ ổn định trong quá trình gia công.

⚙️ THIẾT KẾ DÀNH CHO CẮT NẶNG – XỬ LÝ PHÔI LỚN

GMC-2018, GMC-2518 và GMC-3018 đều hướng đến các yêu cầu gia công nặng, với tải trọng tối đa lần lượt đạt:

6.000kg → 7.000kg → 8.000kg

Đây là cấu hình phù hợp để xem xét khi doanh nghiệp cần gia công những chi tiết có kích thước lớn và khối lượng cao, đòi hỏi máy phải có kết cấu đủ vững để nâng đỡ phôi trong quá trình vận hành.

🌡️ TRỤC VÍT 3 TRỤC LÀM MÁT BẰNG DẦU – KIỂM SOÁT GIÃN NỞ NHIỆT

Một điểm đáng chú ý của dòng GMC là trục vít ba trục X/Y/Z sử dụng thiết kế làm mát bằng dầu rỗng.

Giải pháp này giúp hạn chế ảnh hưởng của sự giãn nở nhiệt trên trục vít, từ đó hỗ trợ duy trì sự ổn định của hệ thống truyền động trong quá trình máy hoạt động liên tục.

❄️ TRỤC CHÍNH VÀ TRỤC VÍT LÀM MÁT ĐỘC LẬP

Trục chính và hệ thống trục vít ba trục được thiết kế làm mát độc lập.

Việc tách biệt hệ thống làm mát giúp kiểm soát cân bằng nhiệt tốt hơn giữa các bộ phận quan trọng, đặc biệt trong những điều kiện gia công kéo dài.

Đây là nền tảng cần thiết để duy trì sự ổn định của máy khi làm việc với yêu cầu cao về độ chính xác.

🔩 HỆ THỐNG TRỤC CHÍNH ĐỐI XỨNG TÂM – MẠNH MẼ VÀ ỔN ĐỊNH

Hệ thống trục chính được thiết kế theo hướng đối xứng tâm, tập trung vào sự cân bằng của kết cấu.

Thiết kế này tạo nên một nền tảng trục chính mạnh mẽ, ổn định và bền bỉ, đồng thời có khả năng đáp ứng phạm vi gia công lớn của dòng máy giàn.

🧱 ĐẾ MÁY CỨNG VỮNG – DUY TRÌ ĐỘ ỔN ĐỊNH KHI TẢI TỐI ĐA

Đế máy được thiết kế với độ cứng cao, nhằm tạo nền tảng ổn định cho toàn bộ kết cấu.

Khi tải trọng phôi có thể lên đến 8.000kg, một nền móng máy đủ cứng là yếu tố quan trọng để hỗ trợ khả năng duy trì độ ổn định và độ chính xác cân bằng động trong quá trình gia công.

🚀 TRỤC CHÍNH BT50 – TỐC ĐỘ 6.000 VÒNG/PHÚT

Dòng GMC sử dụng cấu hình trục chính BT50/φ190, với tốc độ 6.000 vòng/phút.

Đây là cấu hình hướng đến những yêu cầu gia công cần sự kết hợp giữa khả năng truyền động, độ cứng vững và khả năng thực hiện các nguyên công cắt nặng.

Hệ thống truyền động trục chính sử dụng dây đai, đồng thời có các tùy chọn tỷ số truyền và bộ giảm tốc ZF + dây đai theo cấu hình được cung cấp.

📐 HÀNH TRÌNH X LÊN ĐẾN 3.000MM – LỰA CHỌN CHO CHI TIẾT DÀI

Tùy model, hành trình trục X đạt:

GMC-2018: 2.000mm
GMC-2518: 2.500mm
GMC-3018: 3.000mm

Trong khi đó, hành trình Y đạt 2.000mm, bao gồm cả hành trình thay dụng cụ, và hành trình Z đạt 1.000mm trên cả ba model.

Với cấu hình này, dòng GMC hướng đến những chi tiết có kích thước lớn, yêu cầu không gian gia công rộng theo cả chiều dài và chiều sâu.

🛤️ RAY DẪN HƯỚNG CON LĂN – HỖ TRỢ CHUYỂN ĐỘNG ỔN ĐỊNH

Trục X sử dụng ray dẫn hướng con lăn 55, với số lượng ray/thanh trượt thay đổi theo từng model.

Trục Y sử dụng ray dẫn hướng con lăn 55/4, trong khi trục Z sử dụng thanh dẫn hướng trượt hình chữ nhật.

Kết hợp với hệ thống truyền động servo kết nối trực tiếp trên X/Y/Z, cấu hình dẫn hướng và truyền động này tạo nền tảng cho chuyển động ổn định trên một máy có kích thước lớn.

⚡ SERVO KẾT NỐI TRỰC TIẾP X/Y/Z – TRUYỀN ĐỘNG ỔN ĐỊNH

Các trục X/Y/Z sử dụng phương thức kết nối trực tiếp với động cơ servo.

Mô-men xoắn X/Y đạt 38N·m / 30N·m, trong khi trục Z sử dụng servo 30N·m với phanh giữ.

Thiết kế này giúp hệ truyền động được bố trí trực tiếp, phù hợp với yêu cầu điều khiển các trục trên một trung tâm gia công kiểu giàn có hành trình lớn.

🏋️ TẢI PHÔI LÊN ĐẾN 8 TẤN – BA CẤP CẤU HÌNH

Dòng GMC mang đến ba lựa chọn theo quy mô phôi và không gian gia công:

GMC-2018 → tải tối đa 6.000kg
GMC-2518 → tải tối đa 7.000kg
GMC-3018 → tải tối đa 8.000kg

Doanh nghiệp có thể lựa chọn model dựa trên chiều dài bàn, hành trình X và khối lượng phôi cần gia công thực tế.

📊 SO SÁNH NHANH GMC-2018 / GMC-2518 / GMC-3018

Thông số	GMC-2018	GMC-2518	GMC-3018
Kích thước bàn làm việc (R×D)	1600×2000mm	1600×2500mm	1600×3000mm
Hành trình X	2000mm	2500mm	3000mm
Hành trình Y	2000mm	2000mm	2000mm
Hành trình Z	1000mm	1000mm	1000mm
Chiều rộng khung giàn	1800mm	1800mm	1800mm
Chiều cao tối đa phôi	1300mm	1300mm	1300mm
Khoảng cách mặt đầu trục chính – bàn	150–1150mm	150–1150mm	150–1150mm
T-slot	9-22×180	9-22×180	9-22×180
Trục chính	BT50/φ190	BT50/φ190	BT50/φ190
Tốc độ trục chính	6000 vòng/phút	6000 vòng/phút	6000 vòng/phút
Tốc độ cấp liệu nhanh	15m/phút	15m/phút	15m/phút
Tốc độ cắt	10m/phút	10m/phút	10m/phút
Bước ren vít me X/Y/Z	X:6312; Y:5010; Z:5010	X:6312; Y:5010; Z:5010	X:8020; Y:5010; Z:5010
Ray X	Con lăn 55/8	Con lăn 55/8	Con lăn 55/10
Ray Y	Con lăn 55/4	Con lăn 55/4	Con lăn 55/4
Ray Z	Dẫn hướng trượt hình chữ nhật	Dẫn hướng trượt hình chữ nhật	Dẫn hướng trượt hình chữ nhật
Truyền động servo X/Y/Z	Kết nối trực tiếp	Kết nối trực tiếp	Kết nối trực tiếp
Động cơ trục chính khuyến nghị	22kW	22kW	22kW
Mô-men xoắn X/Y	38/30N·m	38/30N·m	38/30N·m
Servo Z	30N·m, phanh giữ	30N·m, phanh giữ	30N·m, phanh giữ
Kích thước máy	6000×4500×4500mm	7000×4500×4500mm	8000×4500×4500mm
Tải trọng tối đa	6000kg	7000kg	8000kg
Trọng lượng máy	21500kg	24000kg	27500kg

🏭 GMC – GIẢI PHÁP CHO GIA CÔNG CHI TIẾT KÍCH THƯỚC LỚN

Với hành trình X lên đến 3.000mm, hành trình Y 2.000mm, hành trình Z 1.000mm, bàn làm việc rộng 1.600mm và tải trọng tối đa lên đến 8 tấn, dòng GMC được định hướng cho những bài toán gia công có quy mô lớn.

Kết cấu giàn cứng vững, trục chính BT50, hệ thống kiểm soát nhiệt và khả năng cắt nặng tạo nên một nền tảng phù hợp để doanh nghiệp lựa chọn cấu hình theo kích thước phôi và yêu cầu gia công.

📞 CHỌN ĐÚNG MODEL GMC CHO QUY MÔ PHÔI CỦA BẠN

GMC-2018, GMC-2518 và GMC-3018 khác nhau chủ yếu ở chiều dài bàn, hành trình X, tải trọng tối đa và kích thước tổng thể.

Nếu doanh nghiệp đang cần một trung tâm gia công kiểu giàn cho phôi lớn, tải nặng và yêu cầu độ cứng cao, hãy liên hệ để được tư vấn model GMC phù hợp với kích thước chi tiết, khối lượng phôi và nhu cầu gia công thực tế.
