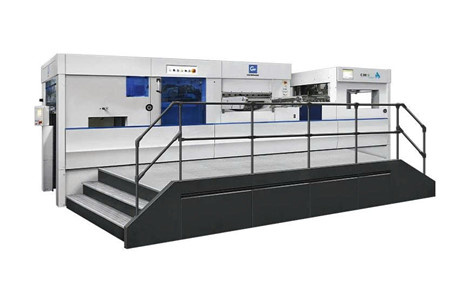

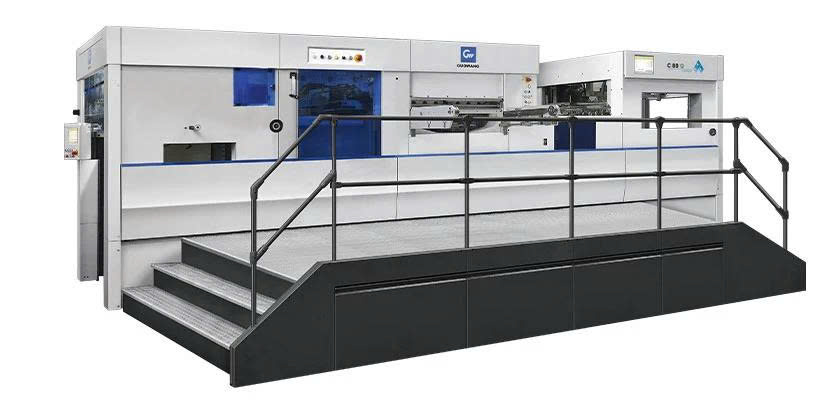

Máy cắt khuôn tự động bóc tách phế liệu R80Q

MÁY CẮT KHUÔN TỰ ĐỘNG BÓC TÁCH PHẾ LIỆU R80Q – CẮT KHUÔN CHÍNH XÁC, BÓC TÁCH LINH HOẠT, TỐC ĐỘ 7.500S/H

Máy cắt khuôn tự động bóc tách phế liệu R80Q là giải pháp kết hợp giữa cắt khuôn, dập nóng và bóc tách phế liệu trong cùng một hệ thống, hướng đến các dây chuyền sản xuất cần năng suất cao, độ chính xác ổn định và khả năng xử lý sản phẩm linh hoạt.

Máy được thiết kế để đáp ứng đồng thời yêu cầu về độ chính xác, hiệu quả sản xuất và chất lượng đầu ra. Với khả năng chuyển đổi giữa cắt khuôn và bóc tách phế liệu, R80Q giúp doanh nghiệp chủ động hơn khi xử lý nhiều loại đơn hàng và quy cách sản phẩm.

🚀 Tốc độ cắt khuôn tối đa đạt 7500s/h.

🎯 Độ chính xác cắt khuôn đạt ≤ ±0,075mm.

💪 Áp suất cắt khuôn tối đa 150 tấn.

📦 Chiều cao chồng vật liệu cấp liệu đạt 1300mm, hỗ trợ quy trình cấp giấy liên tục.

🧹 Hệ thống bóc tách phế liệu giúp sản phẩm sau cắt được xử lý gọn gàng hơn, giảm bớt công việc thủ công ở công đoạn sau.

🔥 CẮT KHUÔN VÀ BÓC TÁCH PHẾ LIỆU – MỘT MÁY, NHIỀU CÔNG ĐOẠN

R80Q được phát triển theo hướng đa năng, cho phép chuyển đổi linh hoạt giữa cắt khuôn và bóc tách phế liệu, giúp doanh nghiệp có thêm phương án xử lý khi thay đổi sản phẩm hoặc đơn hàng.

🔄 Chuyển đổi linh hoạt: Có thể sử dụng máy cho nhiều mục đích sản xuất khác nhau.

🎯 Cắt khuôn chính xác: Hệ thống servo hỗ trợ kiểm soát lực cắt ổn định.

🧹 Bóc tách phế liệu: Hỗ trợ loại bỏ phần phế liệu sau cắt, tạo ra sản phẩm sạch và gọn hơn.

📦 Thu gom sản phẩm hoàn chỉnh: Phù hợp với các đơn hàng ngắn hạn, không lặp lại hoặc yêu cầu xử lý toàn bộ tờ giấy.

💰 Tối ưu chi phí: Giảm khối lượng thao tác thủ công và hỗ trợ rút ngắn thời gian xử lý sau cắt.

🖥️ GIAO DIỆN CẢM ỨNG 19 INCH – ĐIỀU KHIỂN TRỰC QUAN, DỄ THAO TÁC

Bộ phận dập nóng của R80Q sử dụng màn hình cảm ứng độ phân giải cao 19 inch, giúp người vận hành thực hiện các thiết lập và chức năng trực tiếp trên màn hình.

🖥️ Màn hình lớn giúp hiển thị thông tin rõ ràng.

🎯 Các thiết lập được trực quan hóa, thuận tiện khi điều chỉnh máy.

⚡ Thao tác cảm ứng giúp rút ngắn thời gian cài đặt.

🔧 Hệ thống vận hành và điều khiển được thiết kế theo hướng đơn giản, trực quan và dễ sử dụng.

📥 BỘ CẤP GIẤY – CẤP LIỆU ỔN ĐỊNH CHO NHIỀU LOẠI VẬT LIỆU

R80Q sử dụng bộ cấp giấy được thiết kế để đảm bảo quá trình đưa vật liệu vào máy nhanh chóng và ổn định.

📥 Đầu cấp giấy 2 giác hút: Hai giác hút nâng và hai giác hút di chuyển hỗ trợ cấp giấy ổn định.

📚 Thiết bị nạp trước: Hỗ trợ cấp liệu liên tục với chiều cao chồng giấy tối đa 1400mm.

🛤️ Ray dẫn hướng bộ cấp liệu: Giúp người vận hành đưa chồng vật liệu đã chuẩn bị đến đúng vị trí một cách thuận tiện.

↔️ Cơ cấu chuyển đổi lớp bên: Có thể chuyển đổi từ lớp kéo sang lớp đẩy để phù hợp với các định dạng khác nhau.

🇩🇪 Thép không gỉ của Đức: Hỗ trợ vận chuyển giấy nhanh và trơn tru.

🐢 Giảm tốc khi giấy đến khay trước: Khi giấy gần đến khu vực khay giấy phía trước, tốc độ cấp liệu giảm để hỗ trợ căn chỉnh chính xác hơn.

📦 BĂNG TẢI GIẤY – VẬN CHUYỂN PHẲNG VÀ TRƠN TRU

Hệ thống vận chuyển sử dụng sáu dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

🔩 Sáu dây đai hỗ trợ đưa vật liệu ổn định qua các công đoạn.

📐 Tấm thép ngang giúp duy trì trạng thái vận chuyển phẳng.

🚀 Kết cấu vận chuyển được thiết kế để đảm bảo dòng giấy liên tục và ổn định.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Năm chi tiết cốt lõi của R80Q được gia công bằng máy gia công năm mặt hai trạm của Mitsubishi.

🔩 Các đồ gá thủy lực nhập khẩu giúp giảm thiểu biến dạng trong quá trình gia công.

📐 Tổng dung sai được kiểm soát trong phạm vi ±0,01mm theo thông tin sản phẩm.

⚙️ Kết cấu gia công chính xác tạo nền tảng cho hệ thống cắt khuôn vận hành ổn định.

⚙️ ĐƠN VỊ CHÍNH – TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT HIỆU SUẤT CAO

Bộ phận chính được chế tạo chính xác, sử dụng vật liệu cao cấp và hệ thống truyền động bánh răng trục vít có khả năng tự khóa.

⚙️ Hiệu suất truyền động cao: Hỗ trợ quá trình vận hành ổn định.

🔒 Khả năng tự khóa: Giúp duy trì trạng thái truyền động đáng tin cậy.

🔄 Tỷ số truyền giảm lớn: Phù hợp với yêu cầu truyền lực của hệ thống cắt khuôn.

🛠️ Kết cấu bền bỉ: Hướng đến khả năng vận hành lâu dài trong môi trường sản xuất.

🔩 THANH KẸP NHÔM HÀNG KHÔNG – ĐỘ PHẲNG CAO, ĐỊNH VỊ ỔN ĐỊNH

R80Q sử dụng thanh kẹp bằng nhôm hàng không vũ trụ với độ phẳng ±0,05mm, được kiểm tra bằng máy đo tọa độ CMM.

📏 Độ phẳng cao hỗ trợ duy trì vị trí vật liệu ổn định.

🔩 Lưỡi kẹp nhập khẩu có dung sai chiều dài ±0,25mm.

⏳ Tuổi thọ lưỡi kẹp được công bố ở mức 3 năm theo thông tin sản phẩm.

🔒 KHÓA KHÍ NÉN TRÊN VÀ DƯỚI – THAO TÁC NHANH, AN TOÀN

Xi lanh khí nén SMC của Nhật Bản được sử dụng để khóa khung kẹp và tấm cắt.

🔒 Khóa tự động giúp hạn chế lỗi do thao tác thủ công.

⚡ Rút ngắn thời gian khóa và thiết lập.

🛡️ Hỗ trợ nâng cao độ an toàn trong quá trình vận hành và thay khuôn.

⬆️ NÂNG HẠ KHUNG BÓC TÁCH – GIẢM THAO TÁC THỦ CÔNG

Thiết bị nâng hạ khí nén cho khung bóc tách phía trên giúp hỗ trợ đưa khung lên xuống thuận tiện hơn.

⬆️ Rút ngắn thời gian điều chỉnh.

💪 Giảm cường độ thao tác thủ công.

⏱️ Hỗ trợ chuyển đổi công việc nhanh hơn.

🧹 Tạo điều kiện thuận lợi cho quá trình bóc tách phế liệu.

🎯 KHE HỞ KẸP PHỤ – XỬ LÝ PHẾ LIỆU TẠI MIỆNG KẸP

Khe hở của bộ kẹp phụ được thiết kế để điều khiển chính xác các hàng kẹp khi loại bỏ phế liệu tại khu vực miệng kẹp.

🎯 Kiểm soát thanh kẹp chính xác hơn.

🧹 Hỗ trợ loại bỏ phần phế liệu ở miệng kẹp.

✨ Giúp cải thiện độ sạch của sản phẩm sau cắt.

📈 Góp phần nâng cao hiệu quả cắt khuôn và chất lượng đầu ra.

💪 TRUYỀN ĐỘNG KHUNG BÓC TÁCH – LỰC MẠNH, RUNG ĐỘNG THẤP

Hệ thống truyền động khung bóc tách phế liệu dạng kéo giúp tăng lực đòn bẩy, tạo công suất mạnh và đồng đều.

💪 Lực bóc tách được phân bổ ổn định.

📉 Giảm tác động và rung động trong quá trình làm việc.

🚀 Hỗ trợ bóc tách ở tốc độ cao.

🏋️ Phù hợp với quá trình xử lý phế liệu tải trọng lớn.

🧩 CẤU TRÚC BÓC TÁCH PHẾ LIỆU – XỬ LÝ SẢN PHẨM NHIỀU LỚP

Khung bóc tách phía trên được nâng cấp để phù hợp với các sản phẩm nhiều lớp và kết cấu phức tạp.

🔧 Khung phía trên: Được thiết kế để hỗ trợ xử lý các sản phẩm phức tạp.

📐 Khung giữa cố định: Giúp duy trì vị trí ổn định trong quá trình bóc tách.

🛤️ Ray di động: Hạn chế hiện tượng phế liệu bị cuốn trôi.

🧹 Bóc tách ổn định: Hỗ trợ tạo ra sản phẩm sạch và giảm công việc xử lý thủ công.

🎯 HỆ THỐNG CẮT KHUÔN VÀ DẬP NÓNG – ĐIỀU KHIỂN SERVO CHÍNH XÁC

Hệ thống cắt khuôn sử dụng động cơ servo để kiểm soát lực cắt thông qua màn hình cảm ứng.

🎯 Điều chỉnh lực cắt: Độ chính xác điều chỉnh lực cắt được công bố ở mức 0,01mm.

🔒 Khóa khung tự động: Khung kẹp và tấm cắt được khóa bằng xi lanh khí nén SMC của Nhật Bản.

📐 Định vị tâm: Hệ thống lắp đặt định vị tâm giúp hỗ trợ lắp khung khuôn nhanh chóng.

🔧 Khuôn linh hoạt: Có thể sử dụng các dụng cụ phụ trợ để đáp ứng các kích thước khuôn khác nhau.

📄 Kẹp giấy điều chỉnh: Hỗ trợ định vị giấy chính xác trong quá trình cắt.

🧹 ĐƠN VỊ BÓC TÁCH – THIẾT LẬP LINH HOẠT, DỄ ĐIỀU CHỈNH

R80Q cho phép thiết lập chức năng bóc tách thông qua khung bóc tách phía trên.

🎯 Định vị tâm: Hỗ trợ lắp đặt khung gạt giữa nhanh chóng.

⏱️ Rút ngắn thời gian thiết lập: Hỗ trợ chuyển đổi công việc thuận tiện hơn.

⬆️ Nâng hạ khung phía trên: Có thể thực hiện thao tác nâng hoặc hạ khung bóc tách bằng tay.

🔧 Dụng cụ tiêu chuẩn: Các dụng cụ tháo lắp được sản xuất theo tiêu chuẩn, có khả năng sử dụng cho máy móc của nhiều hãng khác nhau theo thông tin sản phẩm.

📤 ĐƠN VỊ GIAO HÀNG – CĂN CHỈNH VÀ THU GIẤY ỔN ĐỊNH

Phần giao hàng được thiết kế để hỗ trợ thu gom, căn chỉnh và vận chuyển sản phẩm sau cắt.

🔄 Phanh dẫn giấy điều khiển bằng động cơ điện xoay chiều: Hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch: Cho phép điều khiển từng bộ phận của máy tại khu vực giao hàng.

📦 Giá đỡ phụ trợ: Hỗ trợ duy trì quá trình giao hàng liên tục.

📋 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Kích thước giấy	Tối thiểu. Tối đa 300 × 260mm . 800×600mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm Giấy sóng: ≤4 mm Giấy bìa trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Diện tích cắt khuôn tối đa	785×585mm
Áp suất cắt khuôn tối đa	150 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1300mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1050mm
Độ chính xác cắt khuôn	≤ ±0,075mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	7,5kW
Tổng công suất	13kW
Tổng trọng lượng (bao gồm cả ván chân)	14,5 tấn
Kích thước tổng thể (bao gồm cả phần chân giường)	5750×3550×2150mm
Kích thước bên trong của rãnh cắt khuôn	840×620mm

🚀 R80Q – GIẢI PHÁP CẮT KHUÔN VÀ BÓC TÁCH PHẾ LIỆU LINH HOẠT

R80Q tập trung vào một quy trình sản xuất liền mạch từ cấp giấy – căn chỉnh – cắt khuôn – bóc tách – giao hàng, giúp giảm bớt các thao tác thủ công và nâng cao tính linh hoạt khi xử lý đơn hàng.

⚡ Tốc độ cắt khuôn tối đa 7500s/h.

🎯 Độ chính xác cắt khuôn ≤ ±0,075mm.

💪 Áp suất cắt khuôn tối đa 150 tấn.

📦 Chiều cao chồng vật liệu cấp liệu 1300mm.

🖥️ Màn hình cảm ứng độ phân giải cao 19 inch.

🧹 Hệ thống bóc tách phế liệu hỗ trợ xử lý sản phẩm ngay sau công đoạn cắt khuôn.

Với thiết kế hướng đến hiệu quả kinh tế, độ tin cậy và khả năng vận hành linh hoạt, R80Q phù hợp cho doanh nghiệp cần một thiết bị có thể đáp ứng đồng thời yêu cầu cắt khuôn và xử lý phế liệu trong cùng quy trình.

📞 Đang tìm máy cắt khuôn tự động có chức năng bóc tách phế liệu? Liên hệ ngay để được tư vấn R80Q theo loại giấy, kích thước sản phẩm và nhu cầu sản xuất thực tế của doanh nghiệp.
