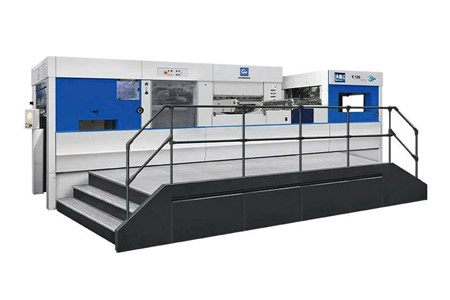

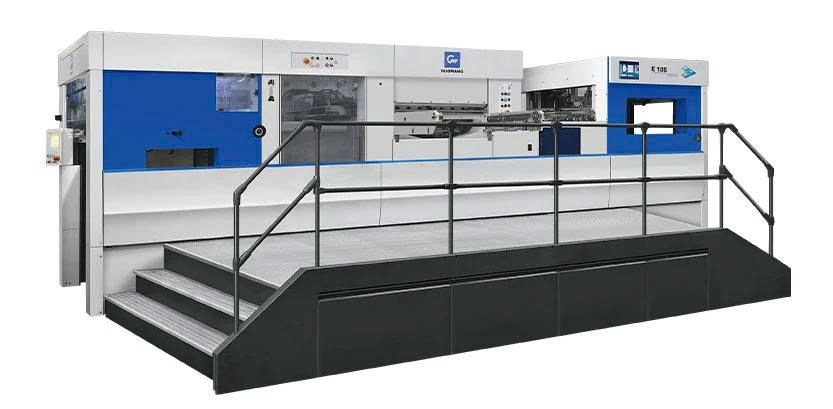

Máy cắt khuôn tự động tốc độ cao E106

MÁY CẮT KHUÔN TỰ ĐỘNG TỐC ĐỘ CAO E106 – NĂNG SUẤT 7.500S/H, LỰC ÉP 300 TẤN, ĐỘ CHÍNH XÁC ≤ ±0,075MM

Máy cắt khuôn tự động tốc độ cao E106 được thiết kế dành cho các dây chuyền sản xuất giấy, carton và bao bì yêu cầu năng suất cao, cấp liệu ổn định, cắt khuôn chính xác và vận hành liên tục.

E106 nổi bật với hệ thống cấp giấy Đài Loan sử dụng 4 giác hút nâng và 4 giác hút di chuyển, bộ nạp liệu trước cho phép xếp giấy cao đến 1600mm, hệ thống băng tải 6 dây đai truyền động phía trước cùng cơ cấu truyền động trục vít hiệu suất cao.

Với tốc độ cắt khuôn tối đa 7500s/h, áp suất cắt khuôn tối đa 300 tấn và độ chính xác cắt khuôn ≤ ±0,075mm, E106 hướng đến các doanh nghiệp cần duy trì năng suất cao mà vẫn đảm bảo khả năng kiểm soát chính xác trong từng chu kỳ gia công.

🚀 Tốc độ cắt khuôn tối đa: 7500s/h.

💪 Áp suất cắt khuôn tối đa: 300 tấn.

🎯 Độ chính xác cắt khuôn: ≤ ±0,075mm.

📦 Chiều cao đống vật liệu cấp liệu: 1550mm bao gồm cả pallet.

⚡ Công suất tối đa: 20kW.

🖥️ Điều khiển kép: Màn hình 15,6" tại bộ phận cắt khuôn và 10,1" tại bộ phận giao hàng.

🔥 E106 – TỐC ĐỘ CAO, CẤP GIẤY ỔN ĐỊNH, CẮT KHUÔN CHÍNH XÁC

Trong sản xuất bao bì và gia công giấy, tốc độ máy chỉ thực sự phát huy hiệu quả khi hệ thống cấp liệu và vận chuyển có thể theo kịp. E106 được thiết kế đồng bộ từ cấp giấy → vận chuyển → căn chỉnh → cắt khuôn → giao hàng, giúp quá trình sản xuất diễn ra ổn định hơn.

🚀 Năng suất cao: Tốc độ cắt khuôn tối đa đạt 7500s/h.

📥 Cấp giấy nhanh: Bộ cấp giấy 4 giác hút nâng và 4 giác hút di chuyển hỗ trợ đưa giấy vào máy ổn định.

🎯 Căn chỉnh chính xác: Tốc độ cấp giấy được giảm khi giấy sắp đến các khay phía trước để đạt hướng giấy chính xác hơn.

⚙️ Điều khiển chính xác: Servo hỗ trợ điều khiển lực cắt và kiểm soát chuyển động.

⏱️ Hỗ trợ sản xuất liên tục: Bộ nạp liệu trước cho phép xếp chồng giấy cao đến 1600mm.

📥 BỘ CẤP GIẤY 4 GIÁC HÚT – CẤP LIỆU NHANH VÀ ỔN ĐỊNH

E106 sử dụng bộ cấp giấy Đài Loan với 4 giác hút để nâng và 4 giác hút để di chuyển, tạo nên cơ chế cấp giấy phù hợp với yêu cầu vận hành tốc độ cao.

📥 4 giác hút nâng + 4 giác hút di chuyển: Hỗ trợ cấp giấy ổn định và nhanh chóng.

📚 Bộ nạp liệu trước: Cho phép xếp giấy với chiều cao tối đa lên đến 1600mm.

🛤️ Dẫn hướng bằng ray: Người vận hành có thể di chuyển đống vật liệu đã chuẩn bị đến bộ cấp liệu một cách chính xác và thuận tiện.

🔄 Chuyển đổi lớp bên: Có thể chuyển từ lớp kéo sang lớp đẩy để phù hợp với các định dạng khác nhau.

🎯 Giảm tốc khi cấp giấy: Tốc độ nạp giấy sẽ chậm lại khi giấy sắp đến các khay giấy phía trước, giúp định hướng giấy chính xác hơn.

📦 BĂNG TẢI GIẤY – 6 DÂY ĐAI TRUYỀN ĐỘNG PHÍA TRƯỚC

Hệ thống vận chuyển giấy của E106 sử dụng sáu dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

🔩 Sáu dây đai truyền động hỗ trợ đưa giấy qua hệ thống ổn định.

📐 Tấm thép ngang giúp duy trì trạng thái phẳng của vật liệu.

🚀 Kết cấu băng tải hỗ trợ vận chuyển giấy trơn tru trong quá trình sản xuất tốc độ cao.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI TÍCH LŨY ±0,01MM

Năm chi tiết cốt lõi của E106 được gia công bằng máy năm mặt Mitsubishi, kết hợp với các phụ kiện thủy lực nhập khẩu.

📐 Dung sai tích lũy: Được kiểm soát trong phạm vi ±0,01mm theo thông tin sản phẩm.

🔩 Phụ kiện thủy lực nhập khẩu: Hỗ trợ cố định chi tiết trong quá trình gia công.

⚙️ Gia công bằng máy năm mặt: Tạo nền tảng cho các bộ phận chính có độ chính xác cao.

💪 Kết cấu chắc chắn: Hỗ trợ máy vận hành ổn định trong môi trường sản xuất liên tục.

⚙️ ĐƠN VỊ CHÍNH – TRUYỀN ĐỘNG TRỤC VÍT HIỆU SUẤT CAO

Bộ phận chính của E106 được chế tạo chính xác với cơ cấu truyền động trục vít có hiệu suất truyền động cao, khả năng tự khóa đáng tin cậy và tỷ số giảm tốc lớn.

⚙️ Hiệu suất truyền động cao: Hỗ trợ truyền lực ổn định.

🔒 Khả năng tự khóa: Tăng độ ổn định cho cơ cấu truyền động.

🔄 Tỷ số giảm tốc lớn: Hỗ trợ tạo lực phù hợp cho quá trình cắt khuôn.

🛠️ Kết cấu truyền động chắc chắn: Hướng đến khả năng vận hành ổn định trong thời gian dài.

✂️ CẮT KHUÔN VÀ DẬP NÓNG – ĐIỀU KHIỂN LỰC CẮT BẰNG SERVO

Hệ thống cắt khuôn và dập nóng của E106 được thiết kế để kiểm soát lực cắt chính xác thông qua động cơ servo và màn hình cảm ứng.

🎯 Điều khiển lực cắt bằng servo: Hỗ trợ kiểm soát lực cắt chính xác và ổn định.

📐 Độ chính xác điều chỉnh lực cắt: 0,01mm.

🔒 Khóa tự động: Khung kẹp và tấm cắt được khóa bằng xi lanh khí nén SMC của Nhật Bản.

⚡ Thao tác nhanh: Khóa khí nén hỗ trợ thao tác nhanh hơn so với khóa thủ công.

🎯 Định vị tâm khung khuôn: Hỗ trợ lắp ráp khuôn cắt thuận tiện và nhanh chóng.

🔧 Hỗ trợ nhiều kích thước khuôn: Dụng cụ phụ trợ đặc biệt cho phép sử dụng các khuôn cắt có kích thước khác nhau.

📄 Bộ kẹp giấy điều chỉnh: Hỗ trợ định vị giấy chính xác trước khi cắt.

🔒 KHÓA KHÍ NÉN TRÊN VÀ DƯỚI – CỐ ĐỊNH KHUNG KHUÔN CHẮC CHẮN

E106 sử dụng xi lanh khí nén SMC của Nhật Bản để khóa khung kẹp và tấm cắt.

🔒 Cố định khung khuôn chắc chắn.

⚡ Rút ngắn thao tác thiết lập khuôn.

🛡️ Hạn chế nguy cơ lắp đặt không đúng cách.

🎯 Hỗ trợ duy trì vị trí ổn định của khuôn trong quá trình cắt.

📤 ĐƠN VỊ GIAO HÀNG – CĂN CHỈNH VÀ GIAO GIẤY LIÊN TỤC

Bộ phận giao hàng của E106 được thiết kế để hỗ trợ thu gom, căn chỉnh và điều khiển sản phẩm sau khi cắt khuôn.

📄 Phanh hãm: Hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,1 inch: Cho phép điều khiển từng bộ phận của máy ngay tại khu vực giao hàng.

📦 Giá đỡ giao hàng phụ trợ: Hỗ trợ duy trì quá trình giao hàng liên tục.

🐢 Điều chỉnh tốc độ: Tốc độ có thể giảm khi cần di chuyển giá đỡ giao hàng, hỗ trợ thao tác thuận tiện hơn.

⚡ THIẾT BỊ ĐIỆN – ĐIỀU KHIỂN CHÍNH XÁC CHO TỪNG CHUYỂN ĐỘNG

E106 sử dụng hệ thống điều khiển được phát triển riêng dựa trên yêu cầu chức năng của máy.

🧠 Hệ thống điều khiển độc lập: Được phát triển riêng cho thiết bị.

⚙️ Biến tần Schneider: Hệ thống điều khiển động cơ sử dụng bộ biến tần Schneider của Pháp kết hợp với bộ điều khiển servo.

🎯 Điều khiển chuyển động: Hỗ trợ kiểm soát chính xác từng chuyển động của máy.

🔌 Nguồn MW Đài Loan: Cung cấp nguồn điện ổn định và hạn chế ảnh hưởng của tình trạng điện áp không ổn định.

🖥️ Hai màn hình điều khiển: Màn hình 15,6" tại bộ phận cắt khuôn và màn hình 10,1" tại bộ phận giao hàng.

🔩 Linh kiện điện nhập khẩu: Sử dụng rơle, công tắc tơ AC và công tắc khí nhập khẩu nhằm hỗ trợ độ ổn định và độ tin cậy của hệ thống điện.

🏭 E106 – GIẢI PHÁP CẮT KHUÔN TỐC ĐỘ CAO CHO DÂY CHUYỀN BAO BÌ

E106 được xây dựng theo hướng đồng bộ hóa toàn bộ quy trình, từ cấp giấy, vận chuyển, định hướng, cắt khuôn đến giao hàng.

🚀 7500s/h: Tốc độ cắt khuôn tối đa cao.

💪 300 tấn: Áp suất cắt khuôn tối đa.

🎯 ≤ ±0,075mm: Độ chính xác cắt khuôn.

📦 1550mm: Chiều cao đống vật liệu cấp liệu bao gồm pallet.

⚙️ 11kW: Công suất động cơ chính.

🖥️ 15,6" + 10,1": Hai màn hình điều khiển tại bộ phận cắt khuôn và giao hàng.

E106 phù hợp với doanh nghiệp cần một thiết bị cắt khuôn tự động có khả năng vận hành ở tốc độ cao, cấp giấy ổn định và kiểm soát chính xác trong từng công đoạn sản xuất.

📋 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	E106
Kích thước giấy	Tối thiểu. Tối đa 450 × 370mm . 1060×740mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm Giấy sóng: ≤4 mm Giấy bìa trắng: 90–2000 g/m²
Mép kẹp	7-17mm
Diện tích cắt khuôn tối đa	1045×740mm
Áp suất cắt khuôn tối đa	300 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1550mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1350mm
Độ chính xác cắt khuôn	≤ ±0,075mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	11kW
Tổng công suất tối đa	20kW
Tổng trọng lượng	17 tấn
Kích thước tổng thể (không bao gồm bàn kiểm tra; bao gồm cả phần chân đế)	5200×4120×2330mm
Kích thước bên trong của rãnh cắt khuôn	1100×770mm

📋 ĐƠN VỊ CẤP LIỆU

STT	Cấu hình
1	Bộ cấp giấy Đài Loan với 4 giác hút để nâng và 4 giác hút để di chuyển
2	Thiết bị nạp trước, chức năng cấp liệu liên tục, chiều cao chồng giấy tối đa 1600mm
3	Thiết bị nạp liệu dẫn hướng bằng ray
4	Các lớp bên có thể được chuyển từ lớp kéo sang lớp đẩy
5	Quá trình cấp giấy sẽ chậm lại khi giấy sắp đến các khay giấy phía trước để đạt được hướng giấy chính xác hơn

📋 MÁY CẮT KHUÔN VÀ DẬP NÓNG

STT	Cấu hình
1	Lực cắt được điều khiển bằng động cơ servo; độ chính xác điều chỉnh lực cắt 0,01mm
2	Khung kẹp và tấm cắt được khóa tự động bằng xi lanh khí nén SMC của Nhật Bản
3	Hệ thống lắp đặt định vị tâm của khung khuôn
4	Dụng cụ phụ trợ đặc biệt cho phép sử dụng các khuôn cắt có kích thước khác nhau
5	Bộ kẹp giấy được thiết kế dạng điều chỉnh để đảm bảo định vị giấy chính xác

📋 ĐƠN VỊ GIAO HÀNG

STT	Cấu hình
1	Phanh hãm giúp thu gom và căn chỉnh giấy
2	Màn hình cảm ứng 10,1 inch tại bộ phận giao hàng cho phép điều khiển từng bộ phận của máy
3	Giá đỡ giao hàng phụ trợ đảm bảo giao hàng liên tục; tốc độ sẽ chậm lại khi cần di chuyển giá đỡ giao hàng

📋 THIẾT BỊ ĐIỆN

STT	Cấu hình
1	Hệ thống điều khiển đáng tin cậy độc lập được phát triển dựa trên yêu cầu chức năng của máy
2	Hệ thống điều khiển động cơ sử dụng bộ biến tần Schneider của Pháp và bộ điều khiển servo
3	Công tắc điện MW của Đài Loan
4	Màn hình 15,6" tại bộ phận cắt khuôn và 10,1" tại bộ phận giao hàng
5	Rơle, công tắc tơ AC và công tắc khí nhập khẩu

📞 KẾT LUẬN – LIÊN HỆ TƯ VẤN VÀ BÁO GIÁ MÁY CẮT KHUÔN E106

Máy cắt khuôn tự động tốc độ cao E106 là giải pháp hướng đến các dây chuyền cần tốc độ cao, cấp giấy ổn định, cắt khuôn chính xác và vận hành liên tục. Với hệ thống cấp giấy 4 giác hút, băng tải 6 dây đai, servo điều khiển lực cắt, biến tần Schneider, màn hình điều khiển kép và cơ cấu khóa khí nén SMC, E106 được thiết kế để đáp ứng các yêu cầu sản xuất giấy, carton và bao bì ở quy mô chuyên nghiệp.

🔥 7500s/h – tốc độ cắt khuôn tối đa.

💪 300 tấn – áp suất cắt khuôn tối đa.

🎯 ≤ ±0,075mm – độ chính xác cắt khuôn.

📦 1550mm – chiều cao đống vật liệu cấp liệu bao gồm pallet.

⚙️ 11kW – công suất động cơ chính.

🖥️ 15,6" + 10,1" – điều khiển tại bộ phận cắt khuôn và giao hàng.

💬 Bạn đang tìm máy cắt khuôn tốc độ cao E106 cho dây chuyền sản xuất giấy, carton hoặc bao bì?

Hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết về cấu hình máy, loại vật liệu phù hợp, khả năng gia công, yêu cầu lắp đặt và phương án đầu tư theo nhu cầu thực tế của doanh nghiệp.

📞 Liên hệ ngay để nhận tư vấn và báo giá máy cắt khuôn tự động tốc độ cao E106!

👉 Gửi yêu cầu ngay hôm nay – đội ngũ tư vấn sẽ hỗ trợ bạn lựa chọn giải pháp phù hợp cho dây chuyền sản xuất.
