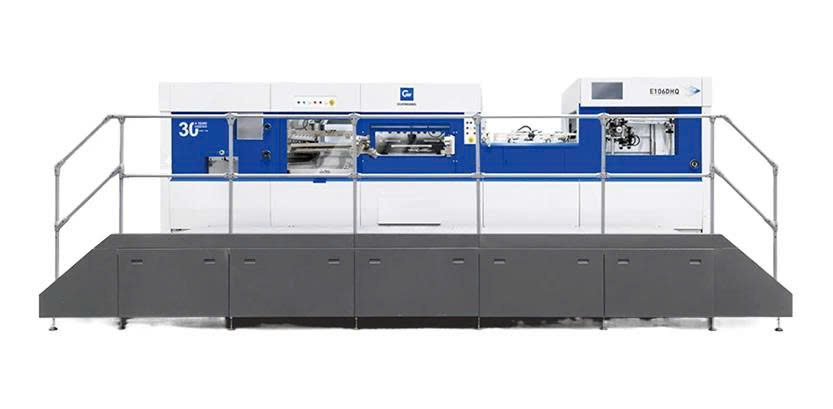

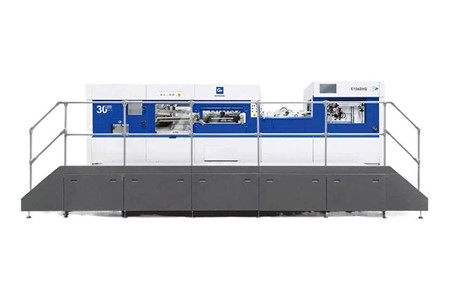

Máy cắt khuôn nhiệt hạng nặng E106DHQ với chức năng loại bỏ một phần phế liệu (lực ép mạnh 600 tấn)

MÁY CẮT KHUÔN NHIỆT HẠNG NẶNG E106DHQ – LỰC ÉP 600 TẤN, CẮT KHUÔN CHÍNH XÁC, LOẠI BỎ PHẾ LIỆU HIỆU QUẢ

Máy cắt khuôn nhiệt hạng nặng E106DHQ được phát triển cho các dây chuyền sản xuất yêu cầu cao về lực ép, độ chính xác và khả năng vận hành liên tục. Với kết cấu máy cứng vững, hệ thống cấp giấy tốc độ cao, điều khiển áp suất servo và chức năng loại bỏ phế liệu, E106DHQ hướng đến khả năng xử lý đa dạng các sản phẩm in offset nhiều lớp, bao bì carton gấp và nhiều loại vật liệu có độ dày khác nhau.

Đặc biệt, máy kết hợp cắt khuôn, dập nổi và loại bỏ một phần phế liệu trên cùng một hệ thống, giúp doanh nghiệp tối ưu hóa quy trình sản xuất và giảm thời gian chuyển đổi giữa các công đoạn.

📌 Lực ép mạnh theo mô tả sản phẩm lên đến 600 tấn, đáp ứng yêu cầu gia công các loại vật liệu nặng, dày và vật liệu composite.

📌 Độ chính xác cắt khuôn ≤±0,075mm, hỗ trợ duy trì chất lượng thành phẩm ổn định trong quá trình sản xuất.

📌 Tốc độ cắt khuôn tối đa 6000s/h, kết hợp hệ thống cấp giấy liên tục để nâng cao năng suất dây chuyền.

📌 Chức năng loại bỏ phế liệu ba chiều, hỗ trợ xử lý phế liệu ngay trong quy trình sau cắt khuôn.

SẢN XUẤT LIÊN TỤC – GIẢM THỜI GIAN DỪNG MÁY

E106DHQ được thiết kế với mục tiêu duy trì dòng sản xuất ổn định, hạn chế thời gian thiết lập và thay đổi công việc.

📦 Bàn cấp giấy thông minh hỗ trợ cấp liệu liên tục, giảm thời gian chờ giữa các chu kỳ sản xuất.

🎯 Hệ thống căn chỉnh cắt khuôn giúp giảm đáng kể thời gian dừng máy liên quan đến việc cấp giấy và điều chỉnh vị trí.

⚙️ Cấu trúc máy được tối ưu để chuyển đổi nhanh giữa các công đoạn, phù hợp với môi trường sản xuất cần xử lý nhiều đơn hàng và nhiều loại sản phẩm.

MỘT MÁY – NHIỀU NHU CẦU GIA CÔNG

E106DHQ không chỉ phục vụ công đoạn cắt khuôn mà còn hỗ trợ dập nổi và loại bỏ phế liệu, giúp doanh nghiệp xây dựng quy trình sản xuất tập trung trên một hệ thống máy.

📦 Phù hợp với các sản phẩm in offset nhiều lớp.

📦 Xử lý được nhiều loại bao bì carton gấp.

📦 Hỗ trợ gia công giấy bìa cứng, carton sóng và các vật liệu có độ dày khác nhau.

📦 Chuyển đổi nhanh giữa công đoạn cắt khuôn và loại bỏ phế liệu, giúp tối ưu hóa quy trình sản xuất.

BỘ CẤP GIẤY 4 ỐNG HÚT – CẤP LIỆU NHANH VÀ ỔN ĐỊNH

Bộ cấp giấy tự phát triển với 4 ống hút và 4 đường cấp giấy tạo khả năng cấp liệu nhanh, ổn định cho nhiều loại giấy và vật liệu.

📦 Xếp giấy trước tối đa 1600mm, cho phép duy trì hoạt động liên tục mà không cần dừng máy thường xuyên.

📦 Đầu nạp giấy chất lượng cao sử dụng 4 giác hút để lấy giấy và 4 giác hút để đẩy giấy, hỗ trợ quá trình cấp giấy ổn định.

📦 Hệ thống nạp liệu trước giúp duy trì nguồn giấy liên tục cho dây chuyền.

📦 Cảm biến quang điện kiểm tra vị trí tờ giấy phía trước, hỗ trợ đưa giấy vào đúng vị trí.

📦 Cơ chế phát hiện vị trí giấy theo chiều ngang sử dụng công tắc cảm biến, tương thích với nhiều màu in khác nhau.

📦 Bơm chân không Becker sản xuất tại Đức hỗ trợ duy trì lực hút ổn định trong quá trình cấp liệu.

📦 Khay giấy nghiêng có thể chuyển đổi kiểu đẩy/kéo, thuận tiện khi xử lý giấy có trọng lượng khác nhau.

📦 Bảng điều khiển riêng tại khu vực cấp liệu giúp thao tác thuận tiện hơn.

📦 Hệ thống phát hiện tờ kép bằng cơ học giúp hạn chế tình trạng cấp đồng thời nhiều tờ.

📦 Thiết bị an toàn quang điện chống kẹt giúp bảo vệ người vận hành trong khu vực cấp giấy.

📦 Bộ ly hợp điện từ một điểm hỗ trợ đóng/ngắt kết nối giữa hệ thống cấp liệu và máy chính, thuận tiện cho quá trình thiết lập và chạy thử.

BĂNG TẢI GIẤY – VẬN CHUYỂN PHẲNG VÀ ỔN ĐỊNH

Hệ thống vận chuyển sử dụng 6 dây đai truyền động phía trước nhập khẩu, kết hợp với các tấm thép ngang của Đức.

🔄 Cấu trúc này hỗ trợ đưa giấy đi ổn định, hạn chế tình trạng lệch hoặc biến dạng trong quá trình vận chuyển.

📦 Bề mặt vận chuyển được thiết kế để duy trì dòng giấy phẳng và liên tục trước khi đưa vào khu vực cắt khuôn.

THÂN MÁY CỨNG VỮNG – GIA CÔNG CHÍNH XÁC

Năm chi tiết cốt lõi của máy được gia công bằng máy gia công năm mặt Mitsubishi, sau đó được thiết kế lại bởi các kỹ sư Đức và Nhật Bản.

🔩 Dung sai gia công được công bố ở mức ±0,01mm, góp phần duy trì độ chính xác và độ ổn định của toàn bộ cơ cấu.

🏗️ Tấm ốp tường tích hợp siêu rộng 290cm tạo kết cấu có độ cứng cao, giúp duy trì sự ổn định khi máy làm việc dưới áp lực lớn và tốc độ cao.

🏗️ Bệ trên đúc nguyên khối được xử lý giảm ứng suất và gia công chính xác, giúp duy trì độ ổn định lâu dài và hạn chế yêu cầu bảo trì.

KHÓA KHÍ NÉN – TĂNG ĐỘ AN TOÀN KHI LẮP ĐẶT KHUÔN

E106DHQ sử dụng xi lanh khí nén SMC để khóa chặt khung khuôn và tấm đế.

🔒 Cơ chế khóa khí nén giúp hạn chế lỗi do khóa thủ công không đúng cách.

🔒 Hệ thống khóa nhanh hỗ trợ rút ngắn thời gian thiết lập và tháo lắp khuôn.

🔒 Chức năng khóa nhanh hai chiều bằng khí nén giúp tăng độ an toàn trong quá trình vận hành.

HỆ THỐNG CẮT KHUÔN – ĐIỀU KHIỂN CHÍNH XÁC

Khu vực cắt khuôn được thiết kế với nhiều cơ cấu hỗ trợ định vị, điều chỉnh áp suất và bảo vệ máy.

🎯 Hệ thống căn chỉnh tâm sử dụng phương pháp định vị theo đường tâm, giảm nhu cầu điều chỉnh sai lệch thủ công khi lắp đặt khuôn.

⛓️ Xích chất lượng cao được kéo giãn trước, trải qua 72 giờ mô phỏng vận hành tốc độ cao nhằm tăng độ ổn định kích thước và độ chính xác.

⚙️ Hệ thống điều khiển áp suất servo cho phép điều chỉnh áp suất bằng máy tính với độ chính xác 0,01mm.

🛑 Hệ thống ly hợp khí nén hỗ trợ phanh nhanh và duy trì hoạt động ổn định.

🛡️ Bộ giới hạn mô-men xoắn tự động ngắt khi phát hiện điều kiện bất thường, giúp hạn chế nguy cơ hư hỏng nghiêm trọng cho máy.

⚙️ Hệ thống truyền động hộp số chia độ được tối ưu nhằm nâng cao độ chính xác định vị thanh kẹp và hỗ trợ kéo dài tuổi thọ máy.

⬆️ Nâng hạ tấm đế dưới bằng khí nén giúp quá trình lắp đặt và tháo gỡ thuận tiện hơn, giảm sức lao động của người vận hành.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ ĐỘ ỔN ĐỊNH KHI CHẠY TỐC ĐỘ CAO

E106DHQ được trang bị nhiều hệ thống bôi trơn riêng biệt nhằm hạn chế mài mòn và duy trì độ ổn định của các cơ cấu chuyển động.

🛢️ Hệ thống bôi trơn và làm mát bộ truyền động chính kết hợp bôi trơn bằng dầu và nhỏ giọt.

🛢️ Hệ thống bôi trơn xích tự động cho phép lập trình chu kỳ và lượng dầu.

🛢️ Hệ thống bôi trơn trục cam tự động hỗ trợ duy trì hoạt động trơn tru của cơ cấu truyền động.

🛢️ Bộ phận chính sử dụng hệ thống truyền động trục vít tự khóa hiệu suất cao kết hợp cung cấp dầu bôi trơn định lượng.

BÁNH ĐÀ PHÓNG TO – ỔN ĐỊNH TRUYỀN ĐỘNG KHI GIA CÔNG VẬT LIỆU DÀY

Bánh đà được thiết kế lớn hơn nhằm tăng quán tính và khả năng tích trữ năng lượng.

⚙️ Giảm tác động của mô-men xoắn trong quá trình vận hành.

⚙️ Hỗ trợ ổn định hệ thống truyền động khi gia công vật liệu nặng.

⚙️ Phù hợp với các loại vật liệu dày và vật liệu composite yêu cầu lực ép lớn.

THƯỚC ĐO PHÍA SAU ĐỘC LẬP – ĐỊNH VỊ THANH KẸP CHÍNH XÁC

Hệ thống điều chỉnh phía sau được mô tả là công nghệ đã được cấp bằng sáng chế, cho phép điều chỉnh riêng biệt các thanh kẹp ở hai bên.

🎯 Hai bên thanh kẹp có thể được điều chỉnh độc lập.

🎯 Hỗ trợ tối ưu độ chính xác vị trí của các hàng kẹp.

🎯 Giúp quá trình căn chỉnh phù hợp hơn với từng loại sản phẩm và khuôn cắt.

BẢNG ĐIỀU KHIỂN KÉP 15 INCH + 10,4 INCH

E106DHQ được trang bị hai bảng điều khiển 15 inch và 10,4 inch, hỗ trợ điều khiển chéo giữa bộ phận cấp liệu và bộ phận vận chuyển.

🖥️ Người vận hành có thể thao tác thuận tiện tại các khu vực khác nhau của máy.

🖥️ Hỗ trợ kiểm soát quá trình cấp giấy và vận chuyển mà không cần liên tục quay về một vị trí điều khiển duy nhất.

🖥️ Thiết kế này hướng đến việc đơn giản hóa thao tác trong quá trình thiết lập và vận hành.

HỆ THỐNG LOẠI BỎ PHẾ LIỆU BA CHIỀU

E106DHQ được trang bị cấu trúc loại bỏ phế liệu ba chiều, sử dụng cấu hình khung trên, khung giữa và khung dưới để thực hiện công đoạn loại bỏ phế liệu.

♻️ Hệ thống căn chỉnh tâm hỗ trợ định vị khung thu gom phế liệu phía trên và khung giữa.

♻️ Thiết bị lắp đặt nhanh giúp rút ngắn thời gian thiết lập khung thu gom phế liệu.

♻️ Hệ thống nâng hạ nhanh bằng khí nén hỗ trợ đưa khung thu gom phế liệu phía trên lên xuống nhanh chóng.

♻️ Cơ cấu xi lanh khí nén giúp giảm sức lao động trong quá trình lắp đặt và điều chỉnh.

PHẦN CẦN GẠT – BÔI TRƠN TỐI ƯU CHO VẬN HÀNH BỀN BỈ

Hệ thống bôi trơn tại các khớp nối được tối ưu để đảm bảo các cơ cấu hoạt động ổn định khi máy chạy ở tốc độ cao.

⚙️ Bôi trơn đầy đủ các khớp nối quan trọng.

⚙️ Hỗ trợ giảm mài mòn trong quá trình vận hành.

⚙️ Kéo dài tuổi thọ các cơ cấu chuyển động.

⚙️ Hạn chế thời gian dừng máy do bảo trì không chủ động.

LINH KIỆN ĐIỆN NHẬP KHẨU – DỄ BẢO TRÌ

Hệ thống điện sử dụng các linh kiện nhập khẩu từ Eaton, Schneider và các thương hiệu khác theo cấu hình sản phẩm.

⚡ Hệ thống dây dẫn chống rung giúp tăng độ ổn định trong quá trình vận hành.

⚡ Thiết kế điện hướng đến phản hồi nhanh và thuận tiện cho công tác bảo trì.

⚡ Các thành phần cốt lõi được bố trí phù hợp với yêu cầu vận hành của máy công nghiệp công suất lớn.

HỆ THỐNG PHÁT HIỆN VÀ BẢO VỆ

E106DHQ tích hợp nhiều cơ cấu bảo vệ nhằm hạn chế rủi ro trong quá trình cấp giấy, cắt khuôn và thu giấy.

🛡️ Cảm biến quang điện phát hiện tình trạng giấy rơi vào bên trong máy, hỗ trợ hạn chế nguy cơ làm hỏng khuôn.

🛡️ Cửa an toàn bằng acrylic trong suốt giúp người vận hành quan sát trạng thái hoạt động của bàn ép.

🛡️ Thiết bị bảo vệ quang điện tại khu vực nâng hàng giúp hạn chế nguy cơ kẹt chân người vận hành.

🛡️ Cơ cấu bảo vệ trong khu vực cấp liệu hỗ trợ tăng mức độ an toàn khi máy hoạt động.

ĐỘNG CƠ CHÍNH – TRUYỀN ĐỘNG ỔN ĐỊNH

Động cơ chính sử dụng động cơ chất lượng cao của Đức, được nguồn sản phẩm ghi là Inmunda/Lenze, hướng đến khả năng duy trì hiệu suất ổn định trong quá trình vận hành.

⚙️ Kết hợp với hệ thống truyền động chính, bánh đà lớn và cơ cấu bôi trơn tự động để đáp ứng yêu cầu gia công vật liệu có độ dày và trọng lượng lớn.

PHẦN GIAO BÁO – VẬN HÀNH LIÊN TỤC

Khu vực giao báo được thiết kế để duy trì dòng sản phẩm ổn định sau khi hoàn thành công đoạn cắt khuôn và loại bỏ phế liệu.

📦 Cơ cấu vận chuyển phụ trợ hỗ trợ vận hành liên tục mà không cần dừng máy.

💨 Hệ thống thổi khí hai chiều giúp phân phối và căn chỉnh giấy nhanh chóng.

📄 Cơ cấu ép giấy bằng cơ học hỗ trợ xếp giấy hiệu quả.

🛡️ Hệ thống bảo vệ an toàn quang điện cho thang nâng hàng giúp hạn chế nguy cơ chân người vận hành bị kẹp.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	E106DHQ
Kích thước giấy	Tối thiểu. Tối đa 450 × 370mm . 1060×760mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm Giấy carton sóng: ≤4 mm Giấy bìa cứng trắng: 90–2000 g/m²
Định dạng cắt khuôn tối đa	1045×745mm
Lề kẹp	9-17mm
Áp suất cắt tối đa	550 tấn
Tốc độ cắt tối đa	6000s/h
Độ chính xác cắt khuôn	≤±0,075mm
Khu vực sưởi ấm	6 vùng gia nhiệt, nhiệt độ gia nhiệt 20-120°C
Kích thước bên trong của máy cắt khuôn Chase	1100×770mm
Chiều cao chồng vật liệu trong khay cấp liệu (bao gồm cả pallet)	1550mm
Chiều cao xếp hàng khi giao hàng (bao gồm cả pallet)	1350mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	15kW
Tổng công suất tối đa	43kW
Tổng trọng lượng	22 tấn
Kích thước tổng thể	6264×4350×2580mm

PHẦN CẤP GIẤY

Hạng mục	Mô tả
Đầu nạp giấy	Đầu nạp giấy chất lượng cao với 4 giác hút để lấy giấy và 4 giác hút để đẩy giấy ra
Nạp liệu trước & cấp liệu liên tục	Chiều cao xếp chồng tối đa 1600mm, bao gồm cả pallet
Phát hiện tờ giấy đã đặt đúng vị trí	Cảm biến quang điện
Phát hiện đặt giấy theo chiều ngang	Cơ chế cảm biến xác minh vị trí đặt giấy
Bơm chân không	Bơm Becker sản xuất tại Đức
Khay giấy nghiêng	Có thể chuyển đổi kiểu đẩy/kéo
Bảng điều khiển máy cấp liệu	Điều khiển tại trạm cấp liệu
Phát hiện tờ kép bằng cơ học	Sử dụng độ dày tờ giấy để phát hiện nạp tờ kép
Thiết bị an toàn quang điện chống kẹt	Bảo vệ người vận hành
Bộ ly hợp điện từ một điểm	Hỗ trợ đóng/ngắt kết nối giữa hệ thống cấp liệu và máy chính

PHẦN CẮT KHUÔN

Hạng mục	Mô tả
Khóa khí nén cho rãnh cắt khuôn và tấm đế	Cơ chế khóa nhanh bằng xi lanh khí nén
Hệ thống căn chỉnh tâm	Định vị nhanh theo đường tâm
Xích chất lượng cao đã được kéo giãn trước	Mô phỏng vận hành tốc độ cao 72 giờ
Hệ thống điều khiển áp suất servo	Điều khiển bằng máy tính, độ chính xác 0,01mm
Hệ thống ly hợp khí nén	Phanh nhanh, vận hành ổn định
Bộ giới hạn momen xoắn	Tự động ngắt trong điều kiện bất thường
Hệ thống truyền động hộp số chia độ	Tối ưu độ chính xác định vị thanh kẹp
Nâng hạ tấm đế dưới bằng khí nén	Hỗ trợ lắp đặt và tháo gỡ
Bôi trơn và làm mát bộ truyền động chính	Kết hợp bôi trơn bằng dầu và nhỏ giọt
Bôi trơn xích tự động	Lập trình chu kỳ và lượng dầu
Bôi trơn trục cam tự động	Lập trình thời gian và lượng dầu
Động cơ chính	Động cơ chất lượng cao của Đức (Inmunda/Lenze)
Phát hiện rơi giấy	Cảm biến quang điện
Khóa nhanh hai chiều	Cơ chế khóa nhanh bằng khí nén
Cửa an toàn khu vực cắt khuôn	Cửa acrylic trong suốt

CẤU TRÚC LOẠI BỎ PHẾ LIỆU

Hạng mục	Mô tả
Cấu trúc loại bỏ chất thải ba chiều	Khung trên, giữa và dưới
Hệ thống căn chỉnh tâm	Định vị tâm cho khung thu gom rác phía trên và khung giữa
Thiết bị lắp đặt nhanh	Tăng hiệu quả lắp đặt khung thu gom rác giữa
Hệ thống nâng hạ nhanh bằng khí nén	Nâng hạ nhanh khung thu gom rác phía trên

PHẦN GIAO BÁO

Hạng mục	Mô tả
Vận hành liên tục	Cơ cấu vận chuyển phụ trợ
Hệ thống thổi khí hai chiều	Phân phối và căn chỉnh giấy
Hỗ trợ ép giấy bằng cơ học	Hỗ trợ xếp giấy
Bảo vệ an toàn quang điện cho thang nâng hàng	Hạn chế nguy cơ kẹp chân người vận hành

E106DHQ – GIẢI PHÁP CHO DÂY CHUYỀN CẮT KHUÔN CÔNG SUẤT LỚN

Nếu doanh nghiệp đang tìm kiếm một hệ thống cắt khuôn nhiệt có lực ép lớn, độ chính xác cao, cấp giấy liên tục và tích hợp chức năng loại bỏ phế liệu, E106DHQ là cấu hình đáng để đưa vào danh sách khảo sát cho dây chuyền sản xuất.

🔥 Lực ép mạnh theo mô tả sản phẩm lên đến 600 tấn.

🎯 Độ chính xác cắt khuôn ≤±0,075mm.

⚡ Tốc độ cắt khuôn tối đa 6000s/h.

📦 Khả năng xử lý giấy bìa cứng, carton sóng và giấy bìa cứng trắng.

♻️ Tích hợp cấu trúc loại bỏ phế liệu ba chiều.

🖥️ Bảng điều khiển kép 15 inch và 10,4 inch.

⚙️ Hệ thống servo, khí nén, bôi trơn tự động và các cơ cấu bảo vệ chuyên dụng.

👉 Liên hệ ngay để được tư vấn cấu hình E106DHQ, điều kiện lắp đặt và giải pháp phù hợp với quy trình sản xuất của doanh nghiệp.
