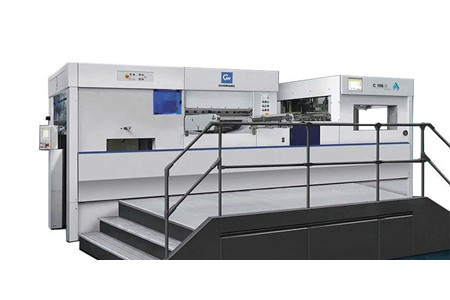

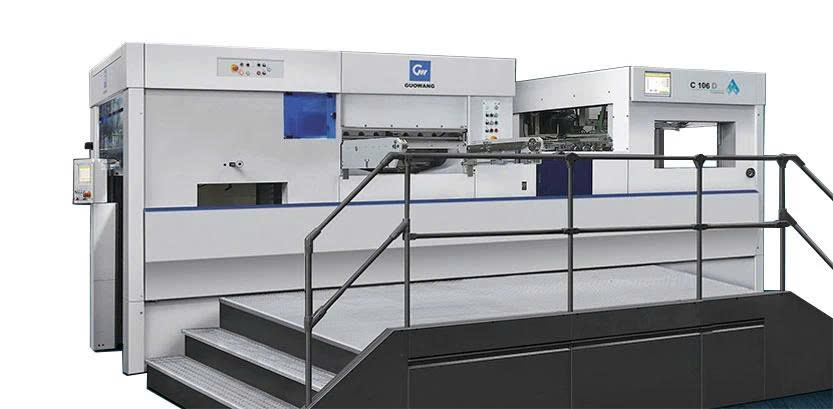

Máy cắt khuôn tự động C106D

MÁY CẮT KHUÔN TỰ ĐỘNG C106D – CẮT KHUÔN CHÍNH XÁC, TỐC ĐỘ 6.000S/H, VẬN HÀNH ỔN ĐỊNH

Máy cắt khuôn tự động C106D là giải pháp gia công chuyên nghiệp dành cho các doanh nghiệp cần nâng cao năng suất cắt khuôn, dập nóng và xử lý đa dạng vật liệu giấy, bìa carton với yêu cầu cao về độ chính xác và độ ổn định.

Sở hữu hệ thống cấp giấy 4 giác hút nâng + 4 giác hút di chuyển, cơ cấu truyền động trục vít tự khóa, servo điều khiển lực cắt, hệ thống khóa khí nén SMC, thân máy gia công chính xác và cụm điều khiển kép, C106D được thiết kế để duy trì quá trình sản xuất ổn định trong thời gian dài.

Điểm nổi bật của C106D không chỉ nằm ở tốc độ cắt khuôn tối đa 6.000s/h, mà còn ở khả năng phối hợp đồng bộ giữa cấp liệu, cắt khuôn, dập nóng và giao hàng. Đây là nền tảng giúp doanh nghiệp kiểm soát tốt hơn chất lượng thành phẩm, giảm thời gian thao tác và tối ưu quy trình sản xuất.

CẤP GIẤY 4 GIÁC HÚT – NHANH, ỔN ĐỊNH, CHÍNH XÁC

📦 4 giác hút để nâng + 4 giác hút để di chuyển giúp giấy được lấy và đưa vào máy ổn định, hạn chế tình trạng cấp giấy không đều trong quá trình vận hành tốc độ cao.

⚙️ Thiết bị nạp liệu trước hỗ trợ cấp giấy liên tục với chiều cao chồng giấy tối đa lên đến 1600mm, tạo điều kiện thuận lợi cho quá trình sản xuất kéo dài và giảm số lần phải bổ sung giấy thủ công.

📐 Thiết bị nạp liệu dẫn hướng bằng ray giúp người vận hành đưa đống vật liệu đã chuẩn bị đến đúng vị trí cấp liệu một cách thuận tiện và chính xác.

🔄 Các lớp bên có thể chuyển đổi từ lớp kéo sang lớp đẩy, giúp hệ thống thích ứng với nhiều định dạng giấy khác nhau.

🎯 Tự động giảm tốc khi giấy tiến gần đến khay giấy phía trước, từ đó hỗ trợ định hướng giấy chính xác hơn trước khi bước vào công đoạn tiếp theo.

HỆ THỐNG CẤP LIỆU 4 ĐẦU HÚT 4 ĐẦU VÀO – HỖ TRỢ SẢN XUẤT LIÊN TỤC

C106D được trang bị hệ thống cấp giấy 4 đầu hút – 4 đầu vào tự phát triển, có khả năng xử lý nhiều loại giấy với tốc độ ổn định.

📦 Kết hợp cùng bộ xếp giấy sơ bộ có chiều cao lên đến 1600mm, hệ thống giúp duy trì nguồn giấy đầu vào liên tục, hạn chế gián đoạn do phải cấp giấy thường xuyên.

🚀 Cấu trúc cấp liệu được thiết kế hướng đến sự ổn định trong quá trình vận hành, đặc biệt phù hợp với các dây chuyền cần duy trì năng suất cao trong thời gian dài.

BĂNG TẢI GIẤY – VẬN CHUYỂN PHẲNG VÀ ỔN ĐỊNH

Cụm vận chuyển sử dụng 6 dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

🔧 Cấu trúc này giúp phân bổ lực đều trong quá trình vận chuyển, hỗ trợ giữ giấy phẳng và hạn chế những biến động không cần thiết khi giấy di chuyển qua các công đoạn.

📐 Khi kết hợp với hệ thống cấp liệu chính xác, băng tải góp phần duy trì hướng giấy ổn định trước khi đi vào khu vực cắt khuôn.

THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Phần thân máy là nền tảng quan trọng quyết định độ cứng vững và khả năng duy trì độ chính xác của toàn bộ hệ thống.

🏗️ Năm chi tiết cốt lõi được gia công bằng máy năm mặt của Mitsubishi.

🔩 Thiết kế được phát triển lại bởi các kỹ sư Đức và Nhật Bản với dung sai được công bố ở mức ±0,01mm.

💪 Kết cấu có độ cứng cao giúp máy duy trì sự ổn định khi làm việc ở tốc độ cao và khi gia công các vật liệu có độ dày lớn.

KHÓA KHÍ NÉN TRÊN VÀ DƯỚI – NHANH, CHẮC CHẮN, AN TOÀN

C106D sử dụng xi lanh khí nén SMC để khóa chặt khung khuôn và tấm đáy.

🔒 Hệ thống khóa khí nén giúp rút ngắn thao tác lắp đặt, hạn chế nguy cơ lắp sai và giảm tổn thất có thể phát sinh do thao tác thủ công không chính xác.

⚡ Cơ cấu khóa nhanh cũng hỗ trợ quá trình thay đổi khuôn thuận tiện hơn, phù hợp với môi trường sản xuất có nhiều đơn hàng và nhiều quy cách thành phẩm.

ĐƠN VỊ CHÍNH – TRUYỀN ĐỘNG TRỤC VÍT TỰ KHÓA, BÔI TRƠN ĐỊNH LƯỢNG

Bộ phận chính được chế tạo với độ chính xác cao, sử dụng hệ thống truyền động trục vít tự khóa hiệu suất cao cùng hệ thống cung cấp dầu bôi trơn định lượng tích hợp.

⚙️ Cơ cấu truyền động giúp tạo tỷ số giảm tốc lớn và duy trì khả năng truyền lực ổn định.

🛢️ Hệ thống bôi trơn định lượng giúp giảm ma sát, hạn chế mài mòn tại các bộ phận truyền động và hỗ trợ máy vận hành ổn định trong thời gian dài.

BẢNG ĐIỀU KHIỂN KÉP 15 INCH VÀ 10,4 INCH – DỄ QUAN SÁT, DỄ VẬN HÀNH

C106D được trang bị hệ thống điều khiển kép với màn hình 15 inch và 10,4 inch, giúp người vận hành dễ dàng theo dõi và điều chỉnh máy.

🖥️ Bộ phận cấp liệu và bộ phận vận chuyển có khả năng hỗ trợ điều khiển chéo, giúp thao tác thuận tiện hơn trong quá trình sản xuất.

🎛️ Giao diện điều khiển được bố trí trực quan, hỗ trợ người vận hành kiểm soát các công đoạn cần thiết mà không phải di chuyển quá nhiều giữa các vị trí.

HỆ THỐNG BÔI TRƠN TỐI ƯU – TĂNG ĐỘ BỀN CHO CỤM CƠ KHÍ

Hệ thống bôi trơn được tối ưu để đưa dầu đến các khớp nối cần thiết, hỗ trợ máy làm việc ổn định ở tốc độ cao.

🛢️ Việc bôi trơn đầy đủ giúp hạn chế ma sát và mài mòn.

🔧 Đồng thời, hệ thống hỗ trợ giảm nhu cầu bảo trì đột xuất và góp phần kéo dài tuổi thọ của các bộ phận cơ khí.

LINH KIỆN ĐIỆN NHẬP KHẨU – ĐIỀU KHIỂN ỔN ĐỊNH, DỄ BẢO TRÌ

⚡ C106D sử dụng các linh kiện điện của Eaton, Schneider và các thương hiệu nhập khẩu khác.

🔌 Hệ thống dây dẫn được thiết kế có khả năng chống rung, hỗ trợ duy trì độ ổn định trong quá trình máy hoạt động liên tục.

🛠️ Cấu hình linh kiện được lựa chọn nhằm hướng đến khả năng phản hồi nhanh, thuận tiện bảo trì và tăng độ an toàn trong quá trình vận hành.

TẤM GẮN TƯỜNG SIÊU RỘNG 290CM – ĐỘ CỨNG VỮNG CAO

C106D sử dụng tấm gắn tường siêu rộng tích hợp 290cm, được thiết kế với độ cứng cao.

🏗️ Kết cấu này hỗ trợ duy trì sự ổn định của máy khi chịu tải lớn và hoạt động ở tốc độ cao.

📐 Theo thông tin sản phẩm, hệ thống được thiết kế để duy trì độ ổn định ở mức micromet trong điều kiện vận hành áp lực cao.

BÁNH ĐÀ PHÓNG TO – TĂNG QUÁN TÍNH, ỔN ĐỊNH TRUYỀN ĐỘNG

⚙️ Bánh đà được mở rộng nhằm tăng quán tính và khả năng tích trữ năng lượng.

🔄 Cấu trúc này giúp giảm tác động của mô-men xoắn và hỗ trợ ổn định hệ thống truyền động khi gia công các vật liệu nặng, dày hoặc vật liệu composite.

💪 Nhờ đó, máy có thể duy trì quá trình truyền động ổn định hơn trong các điều kiện tải lớn.

THƯỚC ĐO PHÍA SAU ĐỘC LẬP – ĐIỀU CHỈNH VỊ TRÍ THANH KẸP CHÍNH XÁC

C106D được trang bị hệ thống điều chỉnh phía sau độc lập, cho phép điều chỉnh riêng biệt các thanh kẹp ở hai bên.

🎯 Thiết kế này giúp tối ưu khả năng định vị của các hàng kẹp, đặc biệt hữu ích khi yêu cầu độ chính xác cao trong quá trình vận chuyển và định vị giấy.

🏆 Theo thông tin sản phẩm, đây là công nghệ đã được cấp bằng sáng chế.

NỀN TẢNG PHÍA TRÊN ĐÚC LIỀN KHỐI – ĐỘ CỨNG VỮNG VÀ ĐỘ CHÍNH XÁC CAO

🏗️ Bệ trên được đúc nguyên khối, xử lý giảm ứng suất trước khi gia công chính xác.

💪 Kết cấu này giúp nền tảng phía trên chịu được áp lực lớn và duy trì độ ổn định trong quá trình vận hành.

🔧 Thiết kế đúc liền khối cũng hướng đến khả năng duy trì độ chính xác lâu dài và giảm yêu cầu bảo trì.

MÁY CẮT KHUÔN VÀ DẬP NÓNG – ĐIỀU KHIỂN LỰC CẮT CHÍNH XÁC

C106D sử dụng hệ thống servo để kiểm soát lực cắt thông qua màn hình cảm ứng.

🎯 Độ chính xác điều chỉnh lực cắt: 0,01mm, giúp người vận hành dễ dàng thiết lập lực phù hợp với từng loại vật liệu và yêu cầu gia công.

🔒 Khung kẹp và tấm cắt được khóa tự động bằng xi lanh khí nén SMC của Nhật Bản, hỗ trợ thao tác nhanh và an toàn hơn so với phương pháp khóa thủ công.

📐 Hệ thống định vị tâm của khung khuôn giúp quá trình lắp đặt khuôn thuận tiện và nhanh chóng.

🧰 Các dụng cụ phụ trợ đặc biệt cho phép sử dụng nhiều kích thước khuôn khác nhau, đáp ứng linh hoạt các nhu cầu sản xuất.

📄 Bộ kẹp giấy có thể điều chỉnh để hỗ trợ định vị giấy chính xác trước khi cắt khuôn.

ĐƠN VỊ GIAO HÀNG – CĂN CHỈNH GIẤY ỔN ĐỊNH, HỖ TRỢ GIAO HÀNG LIÊN TỤC

📄 Phanh dẫn giấy điều khiển bằng động cơ điện AC giúp hỗ trợ thu gom và căn chỉnh giấy tại khu vực giao hàng.

🖥️ Màn hình cảm ứng 10,4 inch được bố trí tại bộ phận giao hàng, cho phép điều khiển từng bộ phận của máy một cách thuận tiện.

📦 Giá đỡ giao hàng phụ trợ hỗ trợ duy trì quá trình giao hàng không bị gián đoạn.

⚡ Khi cần di chuyển giá đỡ giao hàng, tốc độ được giảm xuống để hỗ trợ thao tác an toàn và ổn định hơn.

HỆ THỐNG ĐIỆN – ĐIỀU KHIỂN ĐỘC LẬP, PHẢN HỒI NHANH

⚡ C106D được phát triển hệ thống điều khiển độc lập dựa trên yêu cầu chức năng của máy, hướng đến khả năng vận hành ổn định và dễ quản lý.

🎛️ Hệ thống điều khiển động cơ sử dụng bộ biến tần Schneider của Pháp kết hợp với bộ điều khiển servo, hỗ trợ kiểm soát chính xác từng chuyển động.

🔌 Công tắc điện MW của Đài Loan được sử dụng nhằm cung cấp nguồn điện ổn định cho hệ thống.

🖥️ Màn hình 15 inch và 10,4 inch được bố trí tương ứng tại bộ phận cắt khuôn và bộ phận vận chuyển.

🔧 Rơle, công tắc tơ AC và công tắc khí sử dụng linh kiện của Moeller Đức, hỗ trợ vận hành ổn định và an toàn.

C106D – GIẢI PHÁP CẮT KHUÔN TỰ ĐỘNG CHO DÂY CHUYỀN SẢN XUẤT HIỆN ĐẠI

Với sự kết hợp giữa cấp giấy 4 giác hút nâng + 4 giác hút di chuyển, cấp liệu liên tục, truyền động trục vít tự khóa, servo điều khiển lực cắt, khóa khí nén SMC, điều khiển kép và hệ thống giao hàng tự động, C106D được xây dựng hướng đến những dây chuyền sản xuất yêu cầu năng suất cao và độ ổn định lâu dài.

🚀 Tốc độ cắt khuôn tối đa lên đến 6.000s/h.

🎯 Độ chính xác cắt khuôn đạt ≤±0,075mm theo thông số sản phẩm.

💪 Áp suất cắt khuôn tối đa theo bảng thông số là 550 tấn.

📦 Chiều cao chồng giấy cấp liệu đạt 1550mm, phù hợp với nhu cầu sản xuất liên tục.

Nếu doanh nghiệp đang tìm kiếm một hệ thống cắt khuôn tự động có kết cấu chắc chắn, khả năng cấp giấy ổn định và nhiều giải pháp điều khiển hỗ trợ vận hành, C106D là một lựa chọn đáng để đưa vào danh sách khảo sát thiết bị.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	C106D
Kích thước giấy	Tối thiểu. Tối đa 450 × 370mm . 1060×760mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm; Giấy carton sóng: ≤4 mm; Giấy bìa cứng trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Diện tích cắt khuôn tối đa	1045×745mm
Áp suất cắt khuôn tối đa	550 tấn
Tốc độ cắt khuôn tối đa	6000s/h
Độ chính xác cắt khuôn	≤±0,075mm
Kích thước bên trong của rãnh cắt khuôn	1100×770mm
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1550mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1350mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	15kW
Tổng trọng lượng	21 tấn
Tổng công suất tiêu thụ tối đa	24kW
Kích thước tổng thể	5197×4250×2430mm

ĐƠN VỊ CẤP LIỆU

Hạng mục	Mô tả
1	4 giác hút để nâng và 4 giác hút để di chuyển đảm bảo việc cấp giấy ổn định và nhanh chóng.
2	Thiết bị nạp trước, chức năng cấp liệu liên tục, với chiều cao chồng giấy tối đa lên đến 1600 mm.
3	Thiết bị nạp liệu dẫn hướng bằng ray cho phép người vận hành di chuyển đống vật liệu đã chuẩn bị đến bộ cấp liệu một cách chính xác và thuận tiện.
4	Các lớp bên có thể được chuyển từ lớp kéo sang lớp đẩy để phù hợp với các định dạng khác nhau.
5	Quá trình cấp giấy sẽ chậm lại khi giấy sắp đến các khay giấy phía trước để đạt được hướng giấy chính xác hơn.

MÁY CẮT KHUÔN VÀ DẬP NÓNG

Hạng mục	Mô tả
1	Lực cắt được điều khiển bằng động cơ servo thông qua màn hình cảm ứng. Độ chính xác của việc điều chỉnh lực cắt là 0,01mm.
2	Khung kẹp và tấm cắt được khóa tự động bằng xi lanh khí nén SMC của Nhật Bản.
3	Hệ thống lắp đặt định vị tâm của khung khuôn đảm bảo việc lắp ráp khuôn cắt thuận tiện và nhanh chóng.
4	Sử dụng các dụng cụ phụ trợ đặc biệt để có thể sử dụng các khuôn cắt có kích thước khác nhau.
5	Bộ kẹp giấy được thiết kế dạng điều chỉnh để đảm bảo định vị giấy chính xác.

ĐƠN VỊ GIAO HÀNG

Hạng mục	Mô tả
1	Phanh dẫn giấy điều khiển bằng động cơ điện xoay chiều giúp thu gom và căn chỉnh giấy.
2	Màn hình cảm ứng 10,4 inch tại bộ phận giao hàng cho phép điều khiển từng bộ phận của máy.
3	Giá đỡ giao hàng phụ trợ đảm bảo việc giao hàng không bị gián đoạn; tốc độ sẽ chậm lại khi cần di chuyển giá đỡ giao hàng.

THIẾT BỊ ĐIỆN

Hạng mục	Mô tả
1	Hệ thống điều khiển đáng tin cậy độc lập được phát triển dựa trên các yêu cầu chức năng của máy.
2	Hệ thống điều khiển động cơ sử dụng bộ biến tần Schneider của Pháp và bộ điều khiển servo.
3	Các công tắc điện MW của Đài Loan được sử dụng để cung cấp điện ổn định.
4	Các tấm có kích thước 15" và 10,4" được lắp đặt tương ứng tại bộ phận cắt khuôn và bộ phận vận chuyển.
5	Rơle, công tắc tơ AC và công tắc khí được sản xuất bởi hãng Moeller của Đức.

SỞ HỮU C106D – NÂNG CẤP NĂNG LỰC CẮT KHUÔN CHO DOANH NGHIỆP

Một hệ thống cắt khuôn hiệu quả không chỉ cần tốc độ cao mà còn phải đảm bảo sự phối hợp giữa cấp giấy – định vị – cắt khuôn – vận chuyển – giao hàng. C106D được thiết kế theo hướng đồng bộ các công đoạn này, giúp doanh nghiệp xây dựng quy trình sản xuất chuyên nghiệp và ổn định hơn.

📞 Liên hệ ngay để được tư vấn cấu hình C106D, giải đáp nhu cầu sản xuất thực tế và nhận báo giá chi tiết.

📩 Hãy cung cấp loại giấy, khổ giấy, sản lượng dự kiến và yêu cầu thành phẩm của doanh nghiệp để được tư vấn giải pháp cắt khuôn phù hợp.
