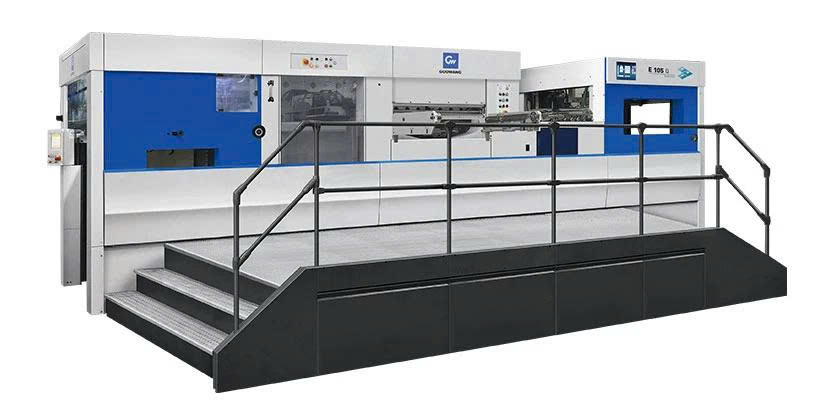

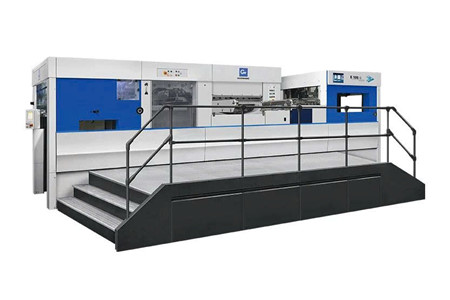

Máy cắt khuôn tự động E106Q có chức năng bóc tách

MÁY CẮT KHUÔN TỰ ĐỘNG E106Q – CẮT KHUÔN 7.500S/H, BÓC TÁCH PHẾ LIỆU TỰ ĐỘNG, VẬN HÀNH CHÍNH XÁC

Máy cắt khuôn tự động E106Q có chức năng bóc tách là giải pháp gia công chuyên dụng dành cho các dây chuyền sản xuất giấy, carton và bao bì cần kết hợp cắt khuôn, dập nóng và bóc tách phế liệu trong một quy trình vận hành hiệu quả.

E106Q được trang bị hệ thống cấp giấy 4 giác hút nâng và 4 giác hút di chuyển, bộ nạp liệu trước cho phép xếp giấy cao đến 1600mm, băng tải 6 dây đai truyền động phía trước cùng nhiều cơ cấu hỗ trợ căn chỉnh và xử lý vật liệu.

Với tốc độ cắt khuôn tối đa 7500s/h, áp suất cắt khuôn tối đa 300 tấn và diện tích cắt khuôn tối đa 1045×740mm, E106Q hướng đến các dây chuyền cần năng suất cao, vận hành liên tục và xử lý hiệu quả các sản phẩm có yêu cầu bóc tách phế liệu.

🚀 Tốc độ cắt khuôn tối đa: 7500s/h.

💪 Áp suất cắt khuôn tối đa: 300 tấn.

🎯 Diện tích cắt khuôn tối đa: 1045×740mm.

📦 Chiều cao đống vật liệu cấp liệu: 1550mm bao gồm cả pallet.

🧹 Tích hợp chức năng bóc tách: Hỗ trợ xử lý phế liệu sau công đoạn cắt khuôn.

🖥️ Điều khiển trực quan: Màn hình 15,6" được lắp đặt riêng tại bộ phận cắt khuôn.

🔥 CẮT KHUÔN KẾT HỢP BÓC TÁCH – TỐI ƯU QUY TRÌNH GIA CÔNG

Điểm nổi bật của E106Q nằm ở khả năng kết hợp cắt khuôn và bóc tách phế liệu trong cùng một hệ thống, giúp giảm bớt các thao tác trung gian và hỗ trợ doanh nghiệp tối ưu quy trình sản xuất.

✂️ Cắt khuôn chính xác: Hệ thống servo điều khiển lực cắt giúp kiểm soát quá trình cắt ổn định.

🧹 Bóc tách phế liệu: Khung bóc tách được thiết kế chuyên dụng để xử lý phế liệu sau cắt.

🔄 Chuyển đổi linh hoạt: Người vận hành có thể lựa chọn sử dụng chức năng bóc tách bằng cách nâng hoặc hạ khung bóc tách phía trên.

⏱️ Rút ngắn thời gian thiết lập: Định vị tâm đường giúp căn chỉnh khung bóc tách nhanh chóng khi chuyển đổi công việc.

📦 Xử lý nhiều dạng sản phẩm: Cấu trúc bóc tách được nâng cấp để phù hợp với các sản phẩm nhiều lớp phức tạp.

📥 BỘ CẤP GIẤY 4 GIÁC HÚT – CẤP LIỆU NHANH VÀ ỔN ĐỊNH

E106Q sử dụng bộ cấp giấy Đài Loan với 4 giác hút để nâng và 4 giác hút để di chuyển, hỗ trợ đưa giấy vào máy ổn định và nhanh chóng.

📥 4 giác hút nâng + 4 giác hút di chuyển: Tạo chu trình cấp giấy liên tục và ổn định.

📚 Bộ nạp liệu trước: Cho phép xếp chồng giấy với chiều cao tối đa lên đến 1600mm.

🛤️ Nạp liệu dẫn hướng bằng ray: Người vận hành có thể di chuyển đống vật liệu đã chuẩn bị đến bộ cấp liệu một cách thuận tiện và chính xác.

🔄 Lớp bên có thể chuyển đổi: Có thể chuyển từ lớp kéo sang lớp đẩy để phù hợp với các định dạng giấy khác nhau.

🔍 Phát hiện tờ giấy đôi: Trang bị thiết bị phát hiện tờ kép bằng cơ học, hỗ trợ hạn chế tình trạng cấp nhiều tờ cùng lúc.

🎯 Cảm biến Omron: Cảm biến dò độ dày mặt trước bằng sợi quang Omron hỗ trợ kiểm soát độ chính xác trong quá trình sản xuất.

💨 Bơm chân không Beck của Đức: Cung cấp nguồn khí chân không cho hệ thống cấp liệu.

📦 BĂNG TẢI GIẤY – VẬN CHUYỂN PHẲNG VÀ TRƠN TRU

Hệ thống băng tải sử dụng sáu dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

🔩 Sáu dây đai truyền động giúp đưa giấy qua máy ổn định.

📐 Các tấm thép ngang hỗ trợ duy trì trạng thái phẳng của vật liệu.

🚀 Kết cấu băng tải giúp quá trình vận chuyển giấy diễn ra trơn tru, đáp ứng yêu cầu của dây chuyền sản xuất tốc độ cao.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Năm chi tiết cốt lõi của E106Q được gia công bằng máy gia công năm mặt hai trạm của Mitsubishi.

🔩 Đồ gá thủy lực nhập khẩu: Hỗ trợ hạn chế biến dạng trong quá trình gia công.

📐 Dung sai tích lũy: Được kiểm soát trong phạm vi ±0,01mm theo thông tin sản phẩm.

⚙️ Gia công chính xác: Tạo nền tảng ổn định cho các cơ cấu cắt khuôn và bóc tách.

💪 Kết cấu chắc chắn: Hỗ trợ máy duy trì độ ổn định trong quá trình vận hành liên tục.

⚙️ THANH KẸP NHÔM HÀNG KHÔNG – KIỂM SOÁT ĐỘ CHÍNH XÁC CAO

Hệ thống kẹp của E106Q sử dụng thanh kẹp bằng nhôm hàng không vũ trụ, được kiểm tra bằng máy đo tọa độ CMM.

📏 Độ phẳng thanh kẹp: ±0,05mm.

🔬 Kiểm tra bằng CMM: Hỗ trợ kiểm soát độ chính xác hình học của thanh kẹp.

🔩 Lưỡi kẹp nhập khẩu: Dung sai chiều dài ±0,25mm.

⏳ Tuổi thọ lưỡi kẹp: Theo thông tin sản phẩm, tuổi thọ đạt 3 năm.

🔒 KHÓA KHÍ NÉN TRÊN VÀ DƯỚI – LẮP KHUÔN NHANH VÀ ỔN ĐỊNH

E106Q sử dụng xi lanh khí nén SMC để khóa chặt khung khuôn và tấm đáy.

🔒 Khóa khí nén giúp cố định khung khuôn chắc chắn.

⚡ Hỗ trợ thao tác nhanh hơn so với phương pháp khóa thủ công.

🛡️ Giúp hạn chế nguy cơ lắp đặt không đúng cách.

🎯 Tăng tính ổn định trong quá trình thiết lập và vận hành khuôn.

⬆️ THIẾT BỊ NÂNG KHÍ NÉN KHUNG BÓC TÁCH – GIẢM THAO TÁC THỦ CÔNG

Khung bóc tách phía trên được trang bị thiết bị nâng hạ bằng khí nén, cho phép khung tự động nâng lên và đặt lại vị trí.

⬆️ Tự động nâng hạ: Hạn chế việc người vận hành phải thực hiện thao tác thủ công.

⏱️ Rút ngắn thời gian điều chỉnh: Hỗ trợ thiết lập khung bóc tách nhanh hơn.

💪 Giảm cường độ lao động: Giảm số lượng thao tác thủ công trong quá trình vận hành.

🚀 Hỗ trợ tăng năng suất: Quá trình thiết lập nhanh góp phần duy trì hiệu quả sản xuất.

🎯 KHE HỞ KẸP PHỤ – XỬ LÝ PHẾ PHẨM Ở MIỆNG KẸP

Khe hở của bộ kẹp phụ được thiết kế để điều khiển chính xác các hàng kẹp khi xử lý phế phẩm ở khu vực miệng kẹp.

🎯 Kiểm soát chính xác vị trí các hàng kẹp.

🧹 Hỗ trợ loại bỏ phế phẩm tại khu vực miệng kẹp.

🧼 Hạn chế các vấn đề liên quan đến vệ sinh khu vực sản phẩm.

✨ Hỗ trợ cải thiện hiệu quả bóc tách và chất lượng thành phẩm.

💪 TRUYỀN ĐỘNG KHUNG BÓC TÁCH – LỰC KÉO MẠNH, ỔN ĐỊNH

Hệ thống truyền động khung bóc tách phế liệu kiểu kéo tạo lực đòn bẩy mạnh và đồng đều trong quá trình xử lý phế liệu.

💪 Lực truyền động mạnh: Hỗ trợ xử lý phế liệu ổn định.

🔄 Lực tác động đồng đều: Giúp duy trì quá trình bóc tách ổn định.

📉 Giảm tác động và rung động: Hỗ trợ hạn chế ảnh hưởng của rung động trong quá trình vận hành.

🚀 Bóc tách tốc độ cao: Phù hợp với yêu cầu xử lý phế liệu ở tải trọng lớn.

🧹 CẤU TRÚC BÓC TÁCH PHẾ LIỆU – ỔN ĐỊNH VỚI SẢN PHẨM NHIỀU LỚP

E106Q sử dụng cấu trúc bóc tách được nâng cấp để đáp ứng các sản phẩm có kết cấu phức tạp và nhiều lớp.

🏗️ Khung bóc tách phía trên nâng cấp: Phù hợp với các sản phẩm nhiều lớp phức tạp.

📐 Khung giữa cố định: Tạo điểm tựa ổn định cho quá trình bóc tách.

🛤️ Ray di động: Hỗ trợ điều khiển chuyển động của cơ cấu bóc tách.

🧹 Hạn chế cuốn trôi phế liệu: Giúp duy trì vị trí phế liệu trong quá trình xử lý.

🎯 Bóc tách ổn định: Hỗ trợ nâng cao hiệu quả xử lý sau công đoạn cắt khuôn.

✂️ MÁY CẮT KHUÔN VÀ DẬP NÓNG – ĐIỀU KHIỂN LỰC CẮT BẰNG SERVO

Bộ phận cắt khuôn và dập nóng của E106Q được thiết kế với nhiều cơ cấu hỗ trợ điều chỉnh và định vị khuôn.

⚙️ Điều khiển lực cắt bằng servo: Lực cắt được điều khiển thông qua động cơ servo và màn hình cảm ứng.

🎯 Độ chính xác điều chỉnh lực cắt: 0,01mm.

🔒 Khóa tự động: Khung giữ phôi và tấm cắt khuôn được khóa tự động bằng xi lanh khí nén AIRTAC của Đài Loan.

⚡ Lắp đặt nhanh: Khóa khí nén hỗ trợ thao tác nhanh hơn so với khóa thủ công.

📐 Định vị tâm: Hệ thống định vị tâm của khung khuôn hỗ trợ lắp đặt khuôn thuận tiện.

🔧 Hỗ trợ nhiều kích thước khuôn: Có thể sử dụng các dụng cụ phụ trợ đặc biệt để đáp ứng các khuôn có kích thước khác nhau.

📄 Kẹp giấy điều chỉnh: Bộ kẹp giấy được thiết kế dạng điều chỉnh để hỗ trợ định vị giấy chính xác.

🎯 ĐƠN VỊ TÁCH – THIẾT LẬP NHANH KHI CHUYỂN ĐỔI CÔNG VIỆC

Đơn vị tách của E106Q được thiết kế để hỗ trợ người vận hành thiết lập khung bóc tách nhanh chóng khi thay đổi sản phẩm.

📐 Định vị tâm đường: Giúp lắp đặt khung tước dây ở vị trí trung tâm nhanh chóng.

⏱️ Rút ngắn thời gian thiết lập: Hỗ trợ chuyển đổi công việc thuận tiện hơn.

⬆️⬇️ Điều chỉnh khung bóc tách: Người vận hành có thể lựa chọn sử dụng chức năng bóc tách bằng cách nâng hoặc hạ khung bóc tách phía trên.

🔧 Dụng cụ tháo lắp tiêu chuẩn: Có thể sử dụng cho máy móc của nhiều hãng khác nhau theo thông tin sản phẩm.

📤 ĐƠN VỊ GIAO HÀNG – THU GOM VÀ CĂN CHỈNH GIẤY

Sau quá trình cắt khuôn và bóc tách, hệ thống giao hàng hỗ trợ thu gom và căn chỉnh sản phẩm.

📄 Phanh hãm: Hỗ trợ thu gom và căn chỉnh giấy.

📦 Giá đỡ phụ trợ: Đảm bảo quá trình giao hàng không bị gián đoạn.

🔄 Vận hành liên tục: Hỗ trợ duy trì dòng sản phẩm sau gia công.

⚡ THIẾT BỊ ĐIỆN – ĐIỀU KHIỂN ỔN ĐỊNH VÀ CHÍNH XÁC

E106Q sử dụng hệ thống điều khiển được phát triển riêng dựa trên yêu cầu chức năng của máy.

🧠 Hệ thống điều khiển độc lập: Được phát triển riêng cho các chức năng của thiết bị.

⚙️ Điều khiển servo: Bộ chuyển đổi và bộ điều khiển servo được sử dụng để kiểm soát chuyển động chính xác.

🔌 Nguồn điện MW Đài Loan: Hỗ trợ cung cấp nguồn điện ổn định và hạn chế ảnh hưởng của tình trạng điện áp không ổn định.

🖥️ Màn hình 15,6": Được lắp đặt riêng tại bộ phận cắt khuôn.

🔩 Linh kiện điện nhập khẩu: Rơle, công tắc tơ AC và công tắc khí nhập khẩu được sử dụng nhằm hỗ trợ tính ổn định và độ tin cậy của hệ thống điện.

🏭 E106Q – GIẢI PHÁP CẮT KHUÔN VÀ BÓC TÁCH CHO SẢN XUẤT BAO BÌ

Với sự kết hợp giữa cấp giấy 4 giác hút nâng + 4 giác hút di chuyển, băng tải 6 dây đai, kết cấu máy gia công chính xác, thanh kẹp nhôm hàng không, servo điều khiển lực cắt và hệ thống bóc tách phế liệu, E106Q hướng đến một quy trình gia công liền mạch từ cấp giấy đến giao sản phẩm.

🚀 Năng suất cao: Tốc độ cắt khuôn tối đa 7500s/h.

💪 Lực cắt mạnh: Áp suất cắt khuôn tối đa 300 tấn.

🧹 Bóc tách phế liệu: Hệ thống khung bóc tách được thiết kế chuyên dụng.

🎯 Định vị chính xác: Hệ thống định vị tâm hỗ trợ quá trình lắp đặt khuôn.

📦 Cấp liệu liên tục: Chồng giấy cấp liệu đạt 1600mm.

🖥️ Điều khiển hiện đại: Màn hình 15,6" tại bộ phận cắt khuôn cùng hệ thống điều khiển servo.

📋 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	E106Q
Kích thước giấy	Tối thiểu. Tối đa 450 × 360mm . 1060×740mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm Giấy sóng: ≤4 mm Giấy bìa trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Diện tích cắt khuôn tối đa	1045×740mm
Áp suất cắt khuôn tối đa	300 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1550mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1350mm
Kích thước bên trong của rãnh cắt khuôn	1100×770mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	11kW
Tổng công suất tiêu thụ tối đa	20kW
Tổng trọng lượng (bao gồm cả ván chân)	18,5 tấn
Kích thước tổng thể (bao gồm cả phần chân giường)	6190×4120×2330mm

📋 ĐƠN VỊ CẤP LIỆU

STT	Cấu hình
1	Bộ cấp giấy Đài Loan với 4 giác hút để nâng và 4 giác hút để di chuyển
2	Thiết bị nạp trước, chức năng cấp liệu liên tục, chiều cao chồng giấy tối đa 1600mm
3	Thiết bị nạp liệu dẫn hướng bằng ray
4	Các lớp bên có thể chuyển từ lớp kéo sang lớp đẩy
5	Thiết bị phát hiện tờ kép cơ học
6	Cảm biến dò độ dày mặt trước bằng sợi quang Omron
7	Bơm khí chân không Beck của Đức

📋 MÁY CẮT KHUÔN VÀ DẬP NÓNG

STT	Cấu hình
1	Lực cắt được điều khiển bằng động cơ servo; độ chính xác điều chỉnh lực cắt 0,01mm
2	Khung giữ phôi và tấm cắt khuôn khóa tự động bằng xi lanh khí nén AIRTAC của Đài Loan
3	Hệ thống lắp đặt định vị tâm của khung khuôn
4	Dụng cụ phụ trợ cho phép sử dụng các khuôn cắt có kích thước khác nhau
5	Bộ kẹp giấy dạng điều chỉnh để đảm bảo định vị giấy chính xác

📋 ĐƠN VỊ TÁCH

STT	Cấu hình
1	Định vị tâm đường giúp lắp đặt khung tước dây ở giữa nhanh chóng
2	Chức năng bóc tách bằng cách nâng hoặc hạ khung bóc tách phía trên bằng tay
3	Dụng cụ tháo lắp được sản xuất theo tiêu chuẩn, có thể sử dụng cho máy móc của nhiều hãng khác nhau

📋 ĐƠN VỊ GIAO HÀNG

STT	Cấu hình
1	Phanh hãm giúp thu gom và căn chỉnh giấy
2	Giá đỡ phụ trợ đảm bảo việc giao hàng không bị gián đoạn

📋 THIẾT BỊ ĐIỆN

STT	Cấu hình
1	Hệ thống điều khiển đáng tin cậy độc lập được phát triển dựa trên yêu cầu chức năng của máy
2	Bộ chuyển đổi và bộ điều khiển servo đảm bảo độ chính xác cho từng chuyển động
3	Công tắc điện MW của Đài Loan cung cấp nguồn điện ổn định
4	Màn hình 15,6" được lắp đặt riêng tại bộ phận cắt khuôn
5	Rơle, công tắc tơ AC và công tắc khí nhập khẩu hỗ trợ độ ổn định và độ tin cậy của các bộ phận điện

📞 KẾT LUẬN – LIÊN HỆ TƯ VẤN VÀ BÁO GIÁ E106Q

Máy cắt khuôn tự động E106Q có chức năng bóc tách là giải pháp hướng đến các doanh nghiệp cần nâng cao năng suất gia công và tối ưu quy trình xử lý sau cắt. Sự kết hợp giữa hệ thống cấp giấy tốc độ cao, điều khiển servo, kết cấu máy chính xác và hệ thống bóc tách phế liệu giúp E106Q đáp ứng nhiều yêu cầu sản xuất giấy, carton và bao bì.

🔥 7500s/h – tốc độ cắt khuôn tối đa cao.

💪 300 tấn – áp suất cắt khuôn tối đa.

🧹 Bóc tách phế liệu – hỗ trợ xử lý sản phẩm sau cắt.

📦 1550mm – chiều cao đống vật liệu cấp liệu bao gồm pallet.

🎯 0,01mm – độ chính xác điều chỉnh lực cắt bằng servo.

🖥️ Màn hình 15,6" – hỗ trợ điều khiển trực quan tại bộ phận cắt khuôn.

💬 Bạn đang tìm một máy cắt khuôn tự động có khả năng bóc tách phế liệu để nâng cấp dây chuyền sản xuất?

Hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết về máy E106Q, cấu hình phù hợp với vật liệu, khả năng xử lý sản phẩm, nhu cầu sản xuất và phương án đầu tư của doanh nghiệp.

📞 Liên hệ ngay để nhận tư vấn và báo giá máy cắt khuôn tự động E106Q!

👉 Gửi yêu cầu ngay hôm nay – đội ngũ tư vấn sẽ hỗ trợ bạn lựa chọn giải pháp phù hợp cho dây chuyền cắt khuôn và bóc tách phế liệu.
