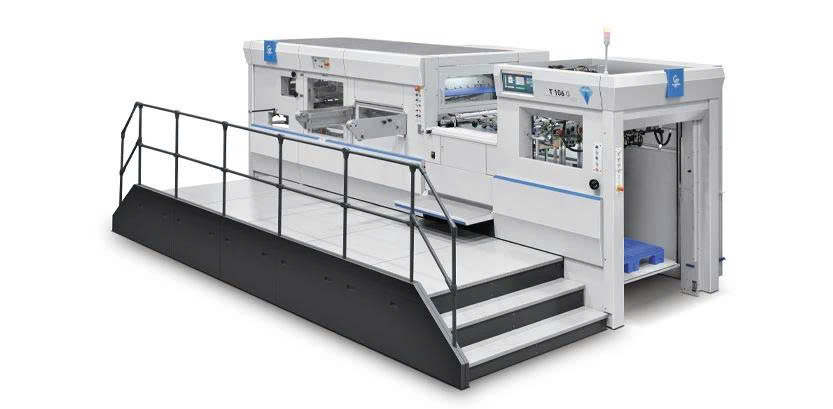

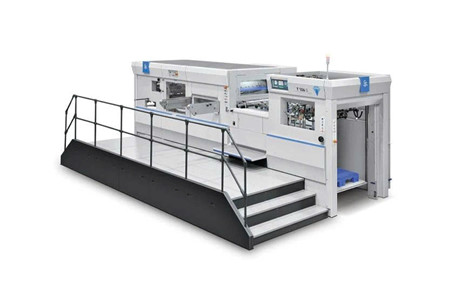

Máy cắt khuôn tự động T106Q có chức năng gạt giấy (thanh kẹp kép)

MÁY CẮT KHUÔN TỰ ĐỘNG T106Q – THANH KẸP KÉP, BÓC TÁCH PHÔI TỰ ĐỘNG, TỐC ĐỘ 7.500S/H

Máy cắt khuôn tự động T106Q có chức năng gạt giấy với công nghệ thanh kẹp kép là mẫu máy được phát triển dựa trên những ưu điểm kỹ thuật mới của T1060B, hướng đến khả năng tự động hóa cao hơn trong quy trình cắt khuôn và bóc tách phôi.

T106Q nổi bật với công nghệ kẹp phôi kép, hệ thống bóc tách được nâng cấp, cơ cấu nâng hạ khí nén tự động, khóa nhanh và định vị căn chỉnh tâm. Kết hợp cùng màn hình cảm ứng LED HD 19 inch và bàn vận chuyển phụ trợ tự động, máy giúp đơn giản hóa nhiều thao tác trong quá trình thiết lập, thay khuôn và vận hành sản xuất.

⚙️ Đặc biệt, hộp chứa phôi có thể tùy chọn sử dụng vật liệu Sankyo của Nhật Bản theo cấu hình sản phẩm, hỗ trợ tăng độ ổn định và độ tin cậy của hệ thống khi xảy ra tình huống khẩn cấp.

🚀 Với tốc độ cắt khuôn tối đa 7500s/h, áp suất cắt khuôn tối đa 350 tấn và khả năng xử lý giấy bìa, giấy sóng và giấy bìa trắng, T106Q hướng đến các dây chuyền sản xuất bao bì cần năng suất cao, độ ổn định và mức độ tự động hóa tốt.

🔥 CÔNG NGHỆ THANH KẸP KÉP – TĂNG HIỆU QUẢ BÓC TÁCH PHÔI

T106Q sử dụng công nghệ thanh kẹp kép kết hợp với hệ thống bóc tách được thiết kế chuyên dụng, giúp quá trình xử lý phôi sau cắt khuôn trở nên thuận tiện và ổn định hơn.

🔗 Kẹp phôi kép: Hỗ trợ giữ và vận chuyển sản phẩm ổn định trong quá trình cắt khuôn và bóc tách.

🧹 Bóc tách phôi chuyên dụng: Cấu trúc bóc tách được nâng cấp để phù hợp với các sản phẩm nhiều lớp và kết cấu phức tạp.

🎯 Định vị căn chỉnh tâm: Hỗ trợ đưa khung bóc tách vào đúng vị trí, giảm thời gian thiết lập.

⚡ Nâng hạ khí nén tự động: Giảm thao tác thủ công khi điều chỉnh khung bóc tách.

🔒 Khóa nhanh: Hỗ trợ thay đổi và cố định khung nhanh chóng, thuận tiện hơn trong quá trình sản xuất.

🖥️ MÀN HÌNH CẢM ỨNG LED HD 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

T106Q được trang bị màn hình điều khiển cảm ứng LED HD 19 inch, giúp các thao tác thiết lập và vận hành trở nên trực quan hơn.

🖥️ Màn hình kích thước lớn hỗ trợ hiển thị rõ ràng các thông tin điều khiển.

🎯 Các thiết lập phức tạp được trực quan hóa, giúp người vận hành dễ dàng thao tác.

⚡ Giao diện điều khiển thuận tiện góp phần rút ngắn thời gian cài đặt.

📊 Khả năng quan sát và điều chỉnh trực tiếp trên màn hình giúp nâng cao hiệu quả vận hành thiết bị.

📥 BỘ CẤP GIẤY 4 ỐNG HÚT – CẤP GIẤY LIÊN TỤC

T106Q sử dụng bộ nạp giấy 4 ống hút, 4 đường cấp giấy được phát triển để phù hợp với nhiều loại giấy khác nhau.

📥 Bộ nạp giấy 4 ống hút: Hỗ trợ cấp giấy nhanh và ổn định.

📚 Bộ phận xếp giấy trước: Cho phép chuẩn bị chồng giấy với chiều cao lên đến 1600mm, hỗ trợ cấp giấy liên tục.

🔄 Cấp giấy ổn định: Thiết kế cấp liệu hướng đến khả năng vận hành liên tục với nhiều loại vật liệu.

📦 BĂNG TẢI CẤP GIẤY – VẬN CHUYỂN PHẲNG VÀ ỔN ĐỊNH

Hệ thống vận chuyển giấy sử dụng sáu băng tải nhập khẩu kết hợp với các tấm thép ngang của Đức.

🔩 Sáu băng tải hỗ trợ vận chuyển vật liệu ổn định.

📐 Tấm thép ngang giúp duy trì trạng thái vận chuyển phẳng.

🚀 Kết cấu này hỗ trợ quá trình đưa giấy đến khu vực cắt khuôn một cách liên tục và ổn định.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Năm chi tiết cốt lõi của máy được gia công bằng máy gia công 5 mặt Mitsubishi, kết hợp với đồ gá nhập khẩu.

📐 Dung sai tích lũy được kiểm soát trong phạm vi ±0,01mm theo thông tin sản phẩm.

🔩 Kết cấu gia công chính xác tạo nền tảng cho độ ổn định của hệ thống cắt khuôn.

⚙️ Thân máy chắc chắn hỗ trợ thiết bị làm việc ổn định trong môi trường sản xuất liên tục.

⚙️ ĐƠN VỊ CHÍNH – TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT HIỆU SUẤT CAO

Khung chính sử dụng vật liệu cao cấp, kết hợp hệ thống truyền động bánh răng trục vít có hiệu suất cao.

⚙️ Khả năng tự khóa: Hỗ trợ duy trì trạng thái truyền động ổn định.

🔄 Tỷ số truyền giảm lớn: Tạo khả năng truyền lực phù hợp cho quá trình cắt khuôn.

🛠️ Kết cấu truyền động chắc chắn: Hướng đến độ tin cậy và khả năng vận hành lâu dài.

🎛️ BẢNG ĐIỀU KHIỂN KÉP – THAO TÁC THUẬN TIỆN HƠN

T106Q được trang bị bảng điều khiển kép 15 inch và 10,4 inch, đồng thời bộ phận cấp liệu và bộ phận vận chuyển có khả năng điều khiển chéo lẫn nhau.

🖥️ Hai bảng điều khiển giúp người vận hành dễ dàng tiếp cận các khu vực thao tác.

🔄 Điều khiển chéo giữa bộ phận cấp liệu và vận chuyển giúp quá trình vận hành thuận tiện hơn.

⚡ Hỗ trợ giảm thời gian thao tác khi thiết lập và kiểm tra máy.

🔄 CẤU TRÚC CAM TẤM XOAY – VẬN HÀNH ÊM VÀ ĐỊNH VỊ CHÍNH XÁC

Đường cong cam được tối ưu hóa để hỗ trợ chuyển động ổn định trong quá trình vận hành.

🔄 Hoạt động êm ái với mức rung động thấp.

🎯 Khả năng định vị lặp lại cao.

🛡️ Kết cấu hướng đến khả năng chống mài mòn.

🔧 Thiết kế thuận tiện cho việc bảo trì và kiểm tra định kỳ.

🔩 CÔNG NGHỆ THANH KẸP XOAY KOMORI – ỔN ĐỊNH Ở TỐC ĐỘ CAO

T106Q sử dụng công nghệ kẹp xoay Komori, hỗ trợ quá trình tăng tốc và giảm tốc chính xác.

🚀 Khả năng tăng tốc và giảm tốc được kiểm soát tốt.

📄 Thanh kẹp phù hợp với nhiều loại giấy khác nhau.

⚙️ Hỗ trợ vận chuyển giấy ổn định trong điều kiện vận hành tốc độ cao.

🧩 CẤU TRÚC BÓC TÁCH ĐƯỢC NÂNG CẤP – XỬ LÝ SẢN PHẨM NHIỀU LỚP

Khung bóc tách phía trên được nâng cấp để phù hợp với các sản phẩm nhiều lớp và kết cấu phức tạp.

🔧 Khung trên: Được thiết kế để đáp ứng yêu cầu bóc tách các sản phẩm phức tạp.

📐 Khung giữa cố định: Duy trì vị trí ổn định trong quá trình vận hành.

🛤️ Ray di động: Hỗ trợ kiểm soát chuyển động và hạn chế cặn bẩn, phế liệu bị cuốn trôi.

🎯 Nhờ đó, quá trình bóc tách được duy trì ổn định và hiệu quả hơn.

🎯 KHE HỞ KẸP PHỤ – KIỂM SOÁT PHẾ LIỆU Ở MÉP

Khe hở của bộ kẹp phụ giúp kiểm soát chính xác các thanh kẹp trong quá trình loại bỏ phế liệu ở phần mép.

🧹 Hỗ trợ xử lý phế liệu tại khu vực mép.

🎯 Kiểm soát thanh kẹp chính xác hơn.

✨ Giúp cải thiện độ sạch của sản phẩm sau quá trình bóc tách.

📈 Góp phần nâng cao hiệu quả cắt khuôn và chất lượng đầu ra.

💪 KHUNG TRUYỀN ĐỘNG BÓC TÁCH – LỰC KÉO ĐỀU, RUNG ĐỘNG THẤP

Khung bóc tách phía trên được trang bị khóa nhanh và tấm kẹp khí nén. Cơ cấu truyền động kéo tạo lực đều, hỗ trợ quá trình bóc tách ở tốc độ cao.

🔒 Khóa nhanh giúp rút ngắn thời gian thao tác.

💨 Tấm kẹp khí nén hỗ trợ cố định khung.

💪 Cơ cấu kéo tạo lực bóc tách đồng đều.

📉 Thiết kế hướng đến độ rung thấp và khả năng vận hành ổn định.

⚡ TẤM KẸP KHÍ NÉN VÀ KHÓA NHANH – THAY KHUÔN NHANH HƠN

Hệ thống khóa nhanh và tấm kẹp khí nén cho phép thao tác kẹp bằng một lần điều khiển, giúp đơn giản hóa quá trình thay khuôn và định vị.

🔒 Khóa nhanh: Giúp cố định khung bóc tách thuận tiện.

🎯 Định vị chính xác: Hỗ trợ đưa khung vào đúng vị trí.

⏱️ Rút ngắn thời gian dừng máy: Hỗ trợ chuyển đổi giữa các đơn hàng nhanh hơn.

🚀 Tăng hiệu quả sản xuất: Đặc biệt phù hợp với quy trình sản xuất hàng loạt.

📦 CẤU TRÚC ÉP VÀ GẠT GIẤY TÍCH HỢP – CHỒNG GIẤY GỌN GÀNG

Cấu trúc ép và gạt giấy tích hợp được cải tiến nhằm hỗ trợ quá trình vận chuyển giấy ổn định và tạo ra các chồng giấy gọn gàng hơn.

📦 Hỗ trợ giữ chồng giấy ổn định.

📐 Giúp sản phẩm sau giao báo được xếp gọn.

🔄 Bàn vận chuyển phụ trợ có chức năng vận chuyển tự động, giảm thêm thao tác thủ công.

⚡ Hỗ trợ duy trì quá trình giao giấy liên tục và ổn định.

🚀 TỰ ĐỘNG HÓA CAO – TỐI ƯU HIỆU QUẢ SẢN XUẤT

T106Q được định hướng là dòng máy có mức độ tự động hóa cao, tập trung vào việc giảm thao tác thủ công trong các công đoạn cấp giấy, cắt khuôn, bóc tách phôi và giao báo.

🤖 Cấp giấy liên tục với chồng giấy cao đến 1600mm.

🎯 Định vị và căn chỉnh tâm hỗ trợ thay khuôn thuận tiện.

🔒 Khóa nhanh và tấm kẹp khí nén giúp rút ngắn thời gian thiết lập.

🧹 Cấu trúc bóc tách nâng cấp hỗ trợ xử lý sản phẩm nhiều lớp.

📦 Bàn vận chuyển phụ trợ tự động giúp sản phẩm được giao và xếp gọn hơn.

📋 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Mặt hàng	T106Q
Kích thước giấy	Tối thiểu. Tối đa 400 × 350mm . 1060×760mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm Giấy sóng: ≤4 mm Giấy bìa trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Diện tích cắt khuôn tối đa	1060×745mm
Áp suất cắt khuôn tối đa	350 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1600mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1350mm
Kích thước bên trong của rãnh cắt khuôn	1100×770mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	11kW
Tổng công suất tiêu thụ tối đa	21kW
Tổng trọng lượng (bao gồm cả ván chân)	19 tấn
Kích thước tổng thể (bao gồm cả phần chân giường)	6500×4230×2500mm

🏭 T106Q – GIẢI PHÁP CẮT KHUÔN VÀ GẠT GIẤY HƯỚNG ĐẾN TỰ ĐỘNG HÓA CAO

T106Q kết hợp công nghệ thanh kẹp kép, hệ thống bóc tách phôi nâng cấp, khóa nhanh, nâng hạ khí nén, điều khiển cảm ứng và bàn vận chuyển phụ trợ tự động trong một hệ thống cắt khuôn hoàn chỉnh.

Với khả năng cắt khuôn tối đa 7500s/h, áp suất cắt khuôn tối đa 350 tấn, chiều cao chồng giấy cấp liệu 1600mm và khả năng xử lý nhiều loại vật liệu, T106Q là lựa chọn đáng chú ý cho những dây chuyền cần tăng mức độ tự động hóa và tối ưu quy trình sản xuất.

📌 Dòng máy tiêu chuẩn cao cấp, tập trung vào tự động hóa vận hành, chất lượng sản phẩm và an toàn trong quá trình sử dụng.

💰 Đồng thời, việc giảm thao tác thủ công và rút ngắn thời gian thiết lập có thể hỗ trợ doanh nghiệp kiểm soát chi phí vận hành và nâng cao hiệu quả sản xuất.

📞 Bạn đang tìm máy cắt khuôn có chức năng gạt giấy và thanh kẹp kép? Hãy liên hệ ngay để được tư vấn cấu hình T106Q phù hợp với vật liệu, sản phẩm và quy mô dây chuyền của doanh nghiệp.

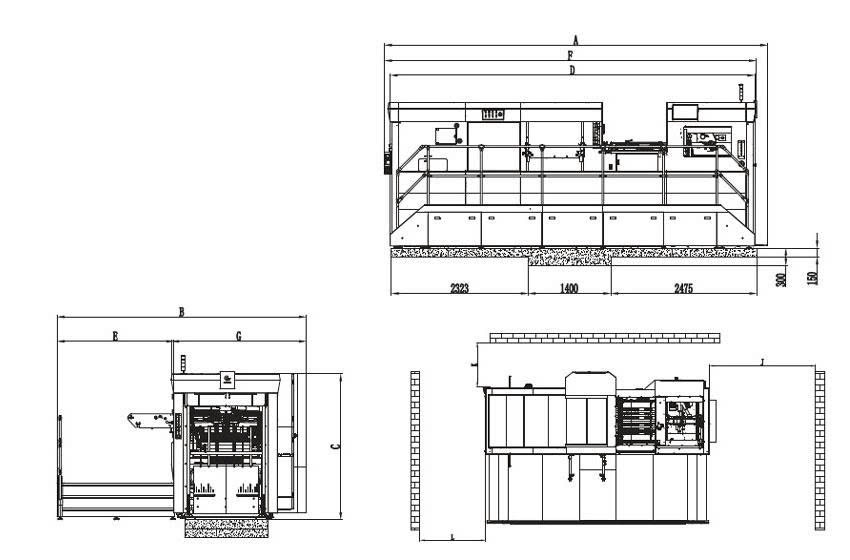

📐 SƠ ĐỒ MẶT BẰNG LẮP ĐẶT
