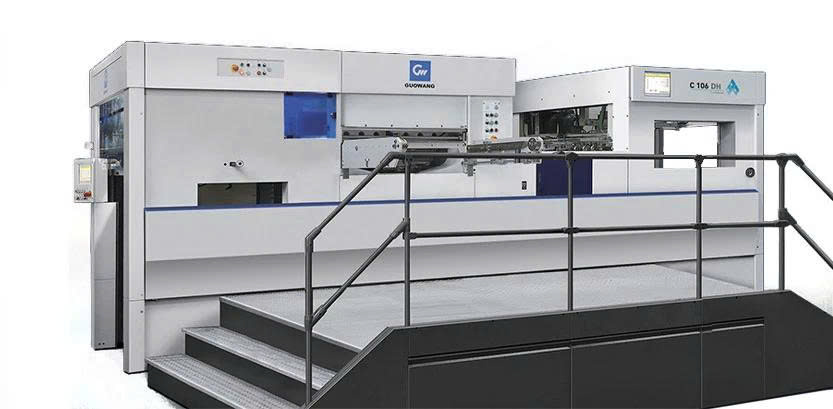

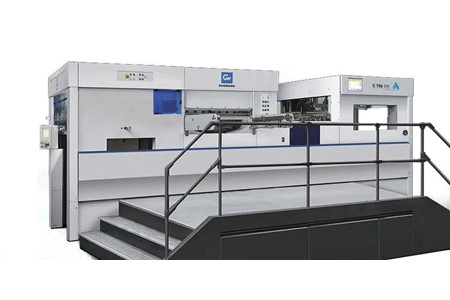

Máy cắt khuôn tự động C106DH với chức năng dập nổi gia nhiệt

MÁY CẮT KHUÔN TỰ ĐỘNG C106DH – DẬP NỔI GIA NHIỆT, ÁP SUẤT 550 TẤN, TỐC ĐỘ 6.000S/H

Máy cắt khuôn tự động C106DH là giải pháp gia công chuyên nghiệp dành cho các doanh nghiệp cần kết hợp cắt khuôn và dập nổi gia nhiệt trong cùng một hệ thống.

Không chỉ tập trung vào năng suất, C106DH còn được thiết kế với hệ thống cấp giấy tự động, cơ cấu truyền động chắc chắn, điều khiển lực cắt bằng servo và hệ thống gia nhiệt nhiều vùng. Nhờ đó, máy có thể đáp ứng các yêu cầu sản xuất cần độ chính xác cao, khả năng vận hành ổn định và tính linh hoạt trong quá trình thay đổi đơn hàng.

⚡ Tốc độ cắt khuôn tối đa đạt 6.000s/h.

💪 Áp suất cắt khuôn tối đa theo bảng thông số đạt 550 tấn.

🔥 Hệ thống dập nóng sử dụng 20 vùng nhiệt độ điều khiển độc lập, với nhiệt độ tối đa theo mô tả sản phẩm lên đến 200°C.

🎯 Độ chính xác cắt khuôn đạt ≤±0,075mm.

ĐẦU CẤP LIỆU TIÊN TIẾN – LÀM QUEN NHANH, CẤP GIẤY ỔN ĐỊNH

C106DH sử dụng đầu cấp liệu tiên tiến, được thiết kế để hỗ trợ quá trình cấp giấy ổn định và thuận tiện cho người vận hành.

📦 Cơ chế vận hành và điều chỉnh bộ phận cấp giấy được thiết kế tương tự như máy Heidelberg, giúp người vận hành dễ dàng làm quen với hệ thống.

🎯 Ray dẫn hướng xếp giấy trước hỗ trợ đưa đống giấy đã chuẩn bị vào bàn cấp giấy nhanh chóng và chính xác.

🔄 Hệ thống thay giấy liên tục cho phép máy tiếp tục hoạt động trong quá trình sản xuất, hạn chế việc phải dừng máy để bổ sung giấy.

🌬️ Hệ thống cấp giấy bằng hút chân không là tùy chọn, giúp giảm nguy cơ xước bề mặt giấy so với phương pháp cấp giấy bằng bánh xe len truyền thống.

HỆ THỐNG CẤP GIẤY 4 ĐẦU HÚT – DUY TRÌ NGUỒN GIẤY LIÊN TỤC

Hệ thống cấp giấy tự phát triển sử dụng 4 đầu hút và 4 đầu vào, kết hợp cùng bộ xếp giấy sơ bộ có chiều cao lên đến 1600mm.

🚀 Thiết kế này hỗ trợ cấp nhiều loại giấy với tốc độ ổn định, đồng thời duy trì nguồn giấy liên tục cho dây chuyền.

📦 Khi kết hợp với hệ thống thay giấy liên tục, máy có thể giảm đáng kể thời gian gián đoạn do thao tác bổ sung giấy.

BĂNG TẢI GIẤY – GIỮ GIẤY PHẲNG, VẬN CHUYỂN ỔN ĐỊNH

C106DH sử dụng 6 dây đai truyền động phía trước nhập khẩu, kết hợp với các tấm thép ngang của Đức.

🔧 Cấu trúc này giúp phân bổ lực đều trong quá trình vận chuyển giấy.

📐 Giấy được hỗ trợ giữ phẳng và ổn định khi di chuyển qua các công đoạn tiếp theo, tạo nền tảng thuận lợi cho quá trình định vị và cắt khuôn.

THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Độ cứng vững của thân máy là một trong những yếu tố quan trọng giúp C106DH duy trì khả năng làm việc ổn định khi chịu tải lớn.

🏗️ Năm chi tiết cốt lõi được gia công bằng máy năm mặt Mitsubishi.

🔩 Thiết kế được phát triển lại bởi các kỹ sư Đức và Nhật Bản với dung sai được công bố ở mức ±0,01mm.

💪 Kết cấu chắc chắn hỗ trợ máy hoạt động ổn định trong điều kiện tốc độ cao và áp lực lớn.

KHÓA KHÍ NÉN TRÊN VÀ DƯỚI – CỐ ĐỊNH KHUÔN NHANH, CHÍNH XÁC

C106DH sử dụng xi lanh SMC của Nhật Bản để khóa khung cắt khuôn và tấm đáy.

🔒 Cơ cấu khóa khí nén giúp hạn chế tình trạng khung trên và khung dưới không được lắp đúng vị trí.

⚡ Đồng thời, hệ thống giúp giảm các rủi ro phát sinh từ thao tác thủ công và hỗ trợ rút ngắn thời gian thiết lập.

ĐƠN VỊ CHÍNH – TRUYỀN ĐỘNG TRỤC VÍT TỰ KHÓA, BÔI TRƠN ĐỊNH LƯỢNG

Bộ phận chính được chế tạo chính xác với hệ thống truyền động trục vít tự khóa hiệu suất cao.

⚙️ Cơ cấu truyền động có tỷ số giảm tốc lớn, hỗ trợ truyền lực ổn định trong quá trình máy làm việc.

🛢️ Hệ thống cung cấp dầu bôi trơn định lượng được tích hợp nhằm giảm ma sát và hạn chế mài mòn các bộ phận truyền động chính.

BẢNG ĐIỀU KHIỂN KÉP 15 INCH VÀ 10,4 INCH – THAO TÁC TRỰC QUAN

C106DH được trang bị hệ thống điều khiển kép với màn hình 15 inch và 10,4 inch.

🖥️ Các khu vực điều khiển được bố trí để người vận hành dễ dàng theo dõi và điều chỉnh máy.

🎛️ Bộ phận cấp liệu và bộ phận vận chuyển hỗ trợ điều khiển chéo, giúp thao tác thuận tiện hơn trong quá trình sản xuất.

HỆ THỐNG BÔI TRƠN TỐI ƯU – HỖ TRỢ VẬN HÀNH BỀN BỈ

Hệ thống bôi trơn được tối ưu để cung cấp dầu đến các khớp nối quan trọng trong máy.

🛢️ Khả năng bôi trơn đầy đủ giúp giảm ma sát, hạn chế mài mòn và hỗ trợ các cụm cơ khí hoạt động ổn định ở tốc độ cao.

🔧 Đồng thời, hệ thống góp phần giảm thời gian dừng máy liên quan đến bảo trì và hỗ trợ kéo dài tuổi thọ các chi tiết.

LINH KIỆN ĐIỆN NHẬP KHẨU – ỔN ĐỊNH VÀ DỄ BẢO TRÌ

C106DH sử dụng các linh kiện điện của Eaton, Schneider và những thương hiệu nhập khẩu khác theo cấu hình sản phẩm.

⚡ Hệ thống dây dẫn chống rung hỗ trợ duy trì sự ổn định trong quá trình vận hành.

🔌 Cấu hình điện hướng đến khả năng phản hồi nhanh, thuận tiện bảo trì và nâng cao độ tin cậy của hệ thống điều khiển.

TẤM ỐP TƯỜNG SIÊU RỘNG 290CM – TĂNG ĐỘ CỨNG VỮNG

C106DH được trang bị tấm gắn tường siêu rộng tích hợp 290cm.

🏗️ Kết cấu có độ cứng cao giúp duy trì sự ổn định của máy khi chịu tải lớn và vận hành ở tốc độ cao.

📐 Theo thông tin sản phẩm, thiết kế hướng đến khả năng duy trì độ ổn định ở mức micromet trong điều kiện làm việc áp lực cao.

BÁNH ĐÀ PHÓNG TO – ỔN ĐỊNH TRUYỀN ĐỘNG KHI TẢI LỚN

⚙️ Bánh đà được mở rộng nhằm tăng quán tính và khả năng tích trữ năng lượng.

🔄 Thiết kế này giúp giảm tác động của mô-men xoắn và hỗ trợ ổn định hệ thống truyền động khi gia công các vật liệu nặng, dày hoặc vật liệu composite.

THƯỚC ĐO PHÍA SAU ĐỘC LẬP – TỐI ƯU ĐỊNH VỊ THANH KẸP

Hệ thống điều chỉnh phía sau độc lập cho phép điều chỉnh các thanh kẹp ở hai bên một cách riêng biệt.

🎯 Thiết kế này giúp tối ưu độ chính xác định vị của các hàng kẹp trong quá trình vận chuyển giấy.

🏆 Theo thông tin sản phẩm, hệ thống sử dụng công nghệ đã được cấp bằng sáng chế.

NỀN TẢNG PHÍA TRÊN ĐÚC LIỀN KHỐI – ỔN ĐỊNH DƯỚI ÁP LỰC CAO

🏗️ Bệ trên được đúc nguyên khối, xử lý giảm ứng suất và gia công chính xác.

💪 Kết cấu này giúp nền tảng phía trên chịu được áp lực lớn và duy trì độ ổn định trong quá trình vận hành.

🔧 Thiết kế cũng hướng đến khả năng duy trì độ chính xác lâu dài và giảm yêu cầu bảo trì.

CẮT KHUÔN SERVO – ĐIỀU CHỈNH LỰC CẮT CHÍNH XÁC 0,01MM

C106DH sử dụng động cơ servo để điều khiển áp lực cắt khuôn, cho phép người vận hành điều chỉnh lực trực tiếp thông qua màn hình cảm ứng.

🎯 Độ chính xác điều chỉnh áp lực: 0,01mm.

🔒 Khung cắt khuôn và tấm đáy được khóa bằng xi lanh SMC của Nhật Bản, giúp hạn chế lỗi lắp đặt và giảm tổn thất do thao tác thủ công.

📐 Phương pháp lắp đặt tấm định vị nhanh theo đường tâm giúp người vận hành không cần phải cân chỉnh vị trí trái – phải của tấm cắt khuôn theo cách thủ công.

🧰 Các dụng cụ phụ trợ cho phép sử dụng khuôn có kích thước không tiêu chuẩn, tăng khả năng linh hoạt khi dùng chung khuôn giữa các mẫu máy khác nhau.

⚙️ Thanh răng có cấu trúc điều chỉnh, hỗ trợ người vận hành duy trì độ chính xác sản xuất trong quá trình sử dụng.

DẬP NỔI GIA NHIỆT – 20 VÙNG NHIỆT ĐỘ ĐIỀU KHIỂN ĐỘC LẬP

C106DH được thiết kế với bộ phận dập nóng có khả năng kiểm soát nhiệt độ theo từng vùng, đáp ứng các yêu cầu gia công cần kiểm soát nhiệt chính xác.

🔥 Tấm gia nhiệt công suất cao được thiết kế với 20 vùng nhiệt độ điều khiển độc lập.

🌡️ Theo mô tả sản phẩm, hệ thống có thể đạt nhiệt độ tối đa 200°C.

🎛️ Bộ điều khiển nhiệt độ PLC Omron kết hợp chế độ điều khiển PID giúp kiểm soát nhiệt độ ổn định.

🎯 Độ chính xác kiểm soát nhiệt độ được công bố có thể đạt ±2ºC.

💡 Mỗi vùng nhiệt có thể bật hoặc tắt độc lập khi cần thiết, giúp người vận hành chủ động hơn trong việc thiết lập nhiệt độ và tối ưu mức tiêu thụ điện năng.

ĐƠN VỊ GIAO HÀNG – CĂN CHỈNH GIẤY ỔN ĐỊNH

📄 Chổi phanh thu giấy có thể điều chỉnh lên xuống, hỗ trợ cải thiện độ ổn định trong quá trình thu gom giấy.

⚙️ Động cơ được điều khiển bằng biến tần Schneider, hỗ trợ kiểm soát chính xác chuyển động của từng bộ phận máy.

🔌 Nguồn điện sử dụng bộ nguồn chuyển mạch Mean Well của Đài Loan, hỗ trợ duy trì nguồn điện ổn định.

🖥️ Bộ phận cắt khuôn và bộ phận thu gom giấy được trang bị màn hình cảm ứng lần lượt 15 inch và 10,4 inch.

⚡ Máy sử dụng rơle, công tắc tơ AC và công tắc khí từ các thương hiệu quốc tế theo thông tin sản phẩm, nhằm hỗ trợ độ ổn định và độ tin cậy của hệ thống điện.

C106DH – GIẢI PHÁP CẮT KHUÔN KẾT HỢP DẬP NỔI GIA NHIỆT

C106DH hướng đến các doanh nghiệp cần một hệ thống có thể kết hợp cắt khuôn chính xác và dập nổi gia nhiệt trong cùng một quy trình sản xuất.

🚀 Tốc độ cắt khuôn tối đa: 6.000s/h.

💪 Áp suất cắt khuôn tối đa: 550 tấn.

🔥 20 vùng nhiệt độ điều khiển độc lập, nhiệt độ tối đa theo mô tả sản phẩm lên đến 200°C.

🎯 Độ chính xác cắt khuôn: ≤±0,075mm.

📦 Chiều cao chồng giấy cấp liệu: 1550mm, hỗ trợ quá trình sản xuất liên tục.

🔄 Hệ thống thay giấy liên tục giúp hạn chế thời gian dừng máy để bổ sung giấy.

Với cấu hình kết hợp giữa cấp giấy tự động – cắt khuôn servo – dập nổi gia nhiệt – giao hàng tự động, C106DH là một giải pháp phù hợp để doanh nghiệp nâng cao khả năng gia công các sản phẩm giấy và carton có yêu cầu cao về độ chính xác cũng như hiệu ứng hoàn thiện.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	C106DH
Kích thước giấy	Tối thiểu. Tối đa 450 × 370mm . 1060×760mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm; Giấy carton sóng: ≤4 mm; Giấy bìa cứng trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Diện tích cắt tối đa	1045×745mm
Áp suất cắt khuôn tối đa	550 tấn
Tốc độ cắt khuôn tối đa	6000s/h
Độ chính xác cắt khuôn	≤±0,075mm
Khu vực sưởi ấm	6 vùng gia nhiệt, nhiệt độ gia nhiệt 20–120°C
Kích thước bên trong của rãnh cắt khuôn	1100×770mm
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1550mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1350mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	15kW
Tổng trọng lượng	21 tấn
Tổng công suất tiêu thụ tối đa	43kW
Kích thước tổng thể	5197×4250×2430mm

ĐƠN VỊ CẤP LIỆU

Hạng mục	Mô tả
1	Sử dụng đầu cấp liệu tiên tiến nhất thế giới.
2	Việc vận hành và điều chỉnh bộ phận cấp giấy tương tự như máy Heidelberg, giúp người vận hành làm quen nhanh hơn.
3	Hệ thống cấp giấy sử dụng phương pháp hút chân không, giúp giảm thiểu tình trạng xước bề mặt giấy. Đây là tùy chọn.
4	Ray dẫn hướng xếp giấy trước giúp người vận hành dễ dàng và nhanh chóng đưa giấy đã xếp chồng vào bàn cấp giấy.
5	Thiết bị thay giấy liên tục cho phép máy hoạt động không ngừng trong quá trình sản xuất.

BỘ PHẬN CẮT KHUÔN

Hạng mục	Mô tả
1	Áp lực cắt khuôn được điều khiển bằng động cơ servo. Độ chính xác của việc điều chỉnh áp lực là 0,01mm.
2	Khung cắt khuôn và tấm đáy cắt khuôn được khóa bằng xi lanh SMC của Nhật Bản.
3	Khung cắt khuôn sử dụng phương pháp lắp đặt tấm định vị nhanh theo đường tâm.
4	Có thể sử dụng các tấm cắt khuôn có kích thước không tiêu chuẩn bằng các dụng cụ phụ trợ.
5	Thanh răng sử dụng cấu trúc thanh răng có thể điều chỉnh.

BỘ PHẬN DẬP NÓNG

Hạng mục	Mô tả
1	Tấm gia nhiệt công suất cao, 20 vùng nhiệt độ điều khiển độc lập, có thể đạt nhiệt độ tối đa 200°C.
2	Sử dụng bộ điều khiển nhiệt độ PLC Omron, chế độ điều khiển PID, độ chính xác nhiệt độ có thể đạt ±2ºC.
3	Các vùng nhiệt độ sưởi ấm có thể bật/tắt độc lập khi cần thiết.

ĐƠN VỊ GIAO HÀNG

Hạng mục	Mô tả
1	Chổi phanh thu giấy có thể điều chỉnh lên xuống để cải thiện độ ổn định của việc thu giấy.
2	Động cơ được điều khiển bởi biến tần Schneider để đảm bảo độ chính xác trong chuyển động của từng bộ phận máy.
3	Nguồn điện được cung cấp bởi bộ nguồn chuyển mạch Mean Well của Đài Loan.
4	Bộ phận cắt khuôn và bộ phận thu gom giấy được trang bị màn hình cảm ứng lần lượt là 15 inch và 10,4 inch.
5	Máy sử dụng rơle, công tắc tơ AC và công tắc khí từ các thương hiệu nổi tiếng quốc tế như Hoa Kỳ và Nhật Bản.

LIÊN HỆ TƯ VẤN MÁY C106DH – NÂNG CẤP NĂNG LỰC CẮT KHUÔN VÀ DẬP NỔI

Nếu doanh nghiệp đang tìm kiếm một hệ thống vừa cắt khuôn chính xác, vừa có khả năng dập nổi gia nhiệt, C106DH mang đến cấu hình tích hợp với cấp liệu liên tục, điều khiển lực cắt bằng servo và hệ thống gia nhiệt 20 vùng độc lập.

📞 Liên hệ ngay để được tư vấn cấu hình C106DH và nhận báo giá chi tiết.

📩 Cung cấp loại giấy, khổ giấy, sản lượng dự kiến và yêu cầu dập nổi để được tư vấn giải pháp phù hợp với nhu cầu sản xuất thực tế.
