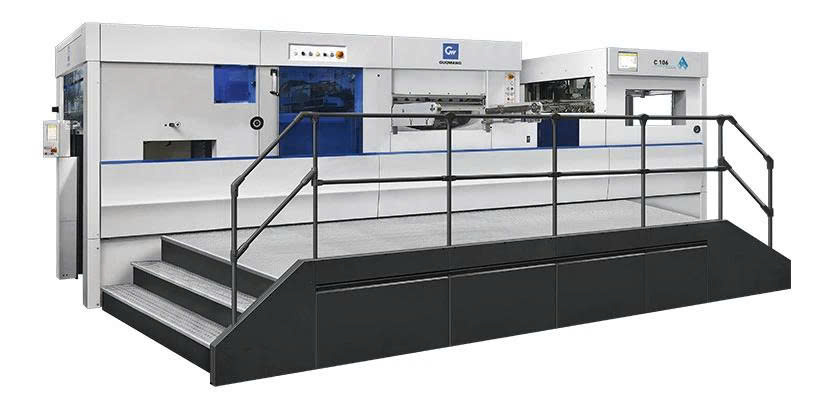

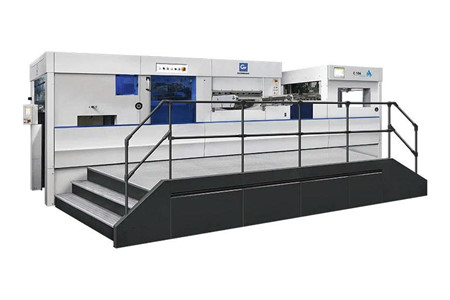

Máy cắt khuôn chính xác R106

MÁY CẮT KHUÔN CHÍNH XÁC R106 – ÁP SUẤT 300 TẤN, TỐC ĐỘ 7.500S/H, ĐỘ CHÍNH XÁC ≤ ±0,075MM

Nếu doanh nghiệp đang tìm kiếm một thiết bị cắt khuôn có khả năng đáp ứng yêu cầu cao về độ chính xác, năng suất và sự ổn định, máy cắt khuôn chính xác R106 là một giải pháp đáng chú ý cho dây chuyền gia công giấy, bìa carton và các sản phẩm in.

R106 được phát triển theo hướng kết hợp giữa cắt khuôn, dập nóng, cấp liệu chính xác và điều khiển tự động, giúp tối ưu hóa toàn bộ quy trình từ đưa giấy vào máy đến căn chỉnh và giao thành phẩm.

🚀 Tốc độ cắt khuôn tối đa đạt 7.500s/h.

💪 Áp suất cắt khuôn tối đa lên đến 300 tấn.

🎯 Độ chính xác cắt khuôn đạt ≤ ±0,075mm.

📦 Chiều cao chồng giấy cấp liệu đạt 1550mm, phù hợp với yêu cầu sản xuất liên tục.

🖥️ Màn hình cảm ứng độ phân giải cao 19 inch giúp thao tác và thiết lập máy trực quan hơn.

CẮT KHUÔN VÀ DẬP NỔI CHẤT LƯỢNG CAO – CHÍNH XÁC, ỔN ĐỊNH, NĂNG SUẤT

R106 được thiết kế để đáp ứng đồng thời nhiều yêu cầu trong sản xuất hiện đại: độ chính xác cao, hiệu quả sản xuất tốt và chất lượng thành phẩm ổn định.

🎯 Hệ thống điều khiển lực cắt bằng servo giúp quá trình cắt khuôn được kiểm soát chính xác.

⚙️ Cơ cấu truyền động được thiết kế để duy trì khả năng vận hành ổn định trong quá trình sản xuất.

📈 Tốc độ tối đa 7.500s/h hỗ trợ đáp ứng những đơn hàng yêu cầu năng suất cao.

✨ Với khả năng kết hợp cắt khuôn và dập nóng, R106 có thể phục vụ nhiều nhu cầu gia công khác nhau trong ngành in và bao bì.

HIỆU QUẢ KINH TẾ – VẬN HÀNH ỔN ĐỊNH, BỀN BỈ

R106 được định hướng theo tiêu chí hiệu quả đầu tư, độ tin cậy và khả năng sử dụng lâu dài.

🔧 Kết cấu máy được thiết kế phục vụ môi trường sản xuất liên tục.

⚙️ Các hệ thống truyền động và điều khiển được phối hợp đồng bộ nhằm duy trì chuyển động chính xác.

💰 Khả năng đảm nhiệm nhiều công đoạn gia công giúp doanh nghiệp chủ động hơn khi xử lý các đơn hàng có yêu cầu khác nhau.

THIẾT KẾ TIỆN DỤNG – RÚT NGẮN THỜI GIAN THIẾT LẬP

R106 chú trọng đến khả năng thao tác thuận tiện trong quá trình thay đổi công việc.

🔄 Người vận hành có thể chuyển đổi nhanh giữa các yêu cầu gia công khác nhau.

⏱️ Việc tối ưu quá trình thiết lập giúp hạn chế thời gian máy phải dừng khi thay đổi đơn hàng.

📊 Hệ thống quản lý dữ liệu sản xuất hỗ trợ theo dõi và tổ chức quy trình vận hành hiệu quả hơn.

MÀN HÌNH CẢM ỨNG 19 INCH – GIAO DIỆN TRỰC QUAN, DỄ SỬ DỤNG

Bộ phận dập nóng được trang bị màn hình cảm ứng độ phân giải cao 19 inch.

🖥️ Các cài đặt và chức năng có thể được thực hiện trực tiếp bằng thao tác chạm.

🎛️ Giao diện điều khiển được phát triển theo hướng đơn giản và trực quan, giúp người vận hành dễ làm quen với các chức năng của máy.

⚡ Việc tập trung các thao tác trên màn hình cảm ứng cũng hỗ trợ rút ngắn thời gian thiết lập khi chuyển đổi công việc.

PHIM NHA KHOA CHẤT LƯỢNG CAO – ĐỘ BỀN VƯỢT TRỘI

R106 sử dụng màng phim nha khoa chất lượng cao nhập khẩu từ Nhật Bản theo thông tin sản phẩm.

🇯🇵 Vật liệu này được giới thiệu với đặc tính độ bền cao, hỗ trợ duy trì khả năng làm việc ổn định trong quá trình vận hành.

THAO TÁC ĐƠN GIẢN – HẠN CHẾ SAI SÓT DO CON NGƯỜI

Thiết kế giao diện và hệ thống điều khiển hướng đến việc giúp người vận hành thao tác thuận tiện hơn.

🎯 Các thiết lập quan trọng được thực hiện trực tiếp trên màn hình.

⚡ Quy trình thao tác đơn giản giúp giảm thời gian làm quen và thiết lập.

🛠️ Việc giảm các thao tác thủ công không cần thiết cũng góp phần hạn chế những sai sót trong quá trình vận hành và giảm thời gian máy phải dừng.

HỆ THỐNG BÔI TRƠN TỰ ĐỘNG – DUY TRÌ VẬN HÀNH ỔN ĐỊNH

R106 được trang bị hệ thống bôi trơn tự động nhằm hỗ trợ duy trì trạng thái làm việc ổn định của các cơ cấu cần bôi trơn.

⚙️ Chu kỳ bôi trơn có thể được điều chỉnh.

🛢️ Lượng dầu tiếp tế cũng có thể được thiết lập thông qua màn hình cảm ứng.

⏱️ Việc tự động hóa quá trình bôi trơn giúp giảm thao tác thủ công và thuận tiện hơn trong công tác vận hành, bảo dưỡng.

PHÁT HIỆN ÁP SUẤT THEO THỜI GIAN THỰC – HỖ TRỢ GIÁM SÁT AN TOÀN

R106 có thể trang bị chức năng phát hiện áp suất theo thời gian thực dưới dạng tùy chọn.

🎯 Hệ thống hỗ trợ theo dõi trạng thái áp suất trong quá trình vận hành.

🛡️ Theo thông tin sản phẩm, chức năng này được thiết kế nhằm hỗ trợ đảm bảo máy vận hành an toàn hơn.

BỘ CẤP LIỆU 4 GIÁC HÚT – CẤP GIẤY NHANH VÀ ỔN ĐỊNH

R106 sử dụng hệ thống cấp liệu với 4 giác hút để nâng và 4 giác hút để di chuyển, hỗ trợ quá trình đưa giấy vào máy nhanh chóng và ổn định.

📦 Bộ nạp trước cho phép xếp giấy với chiều cao tối đa lên đến 1600mm và hỗ trợ cấp liệu liên tục.

📐 Thiết bị nạp liệu dẫn hướng bằng ray giúp người vận hành đưa đống giấy đã chuẩn bị đến bộ cấp liệu chính xác và thuận tiện.

🔄 Các lớp bên có thể chuyển đổi giữa lớp kéo và lớp đẩy để phù hợp với nhiều định dạng giấy khác nhau.

🎯 Khi giấy gần đến các khay phía trước, tốc độ cấp giấy được giảm xuống để hỗ trợ định hướng giấy chính xác hơn.

CẮT KHUÔN VÀ DẬP NÓNG – ĐIỀU KHIỂN LỰC CẮT CHÍNH XÁC

Cụm cắt khuôn và dập nóng được thiết kế để kiểm soát chính xác lực tác động lên vật liệu.

🎯 Động cơ servo điều khiển lực cắt thông qua màn hình cảm ứng, với độ chính xác điều chỉnh lực cắt 0,01mm.

🔒 Khung giữ phôi và tấm cắt được khóa tự động bằng xi lanh khí nén SMC của Nhật Bản.

⚡ So với thao tác khóa thủ công, cơ cấu tự động hỗ trợ thao tác nhanh và an toàn hơn.

📐 Hệ thống định vị tâm của khung khuôn giúp quá trình lắp đặt khuôn thuận tiện và nhanh chóng.

🧰 Các dụng cụ phụ trợ đặc biệt cho phép sử dụng khuôn cắt với nhiều kích thước khác nhau.

📄 Bộ kẹp giấy có thiết kế điều chỉnh, hỗ trợ định vị giấy chính xác trong quá trình gia công.

ĐƠN VỊ GIAO HÀNG – THU GOM VÀ CĂN CHỈNH THÀNH PHẨM

Sau khi hoàn tất công đoạn cắt khuôn, R106 sử dụng hệ thống giao hàng để hỗ trợ thu gom và căn chỉnh giấy.

📄 Phanh dẫn giấy điều khiển bằng động cơ điện AC giúp thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch được bố trí tại bộ phận giao hàng, cho phép điều khiển từng bộ phận của máy.

📦 Giá đỡ giao hàng phụ trợ giúp duy trì quá trình giao hàng liên tục.

⚡ Khi cần di chuyển giá đỡ giao hàng, tốc độ sẽ được giảm xuống để hỗ trợ thao tác ổn định hơn.

THIẾT BỊ ĐIỆN – ĐIỀU KHIỂN ĐỘC LẬP, VẬN HÀNH ỔN ĐỊNH

R106 sử dụng hệ thống điều khiển được phát triển riêng dựa trên yêu cầu chức năng của máy.

⚙️ Hệ thống điều khiển động cơ sử dụng bộ biến tần Schneider của Pháp và bộ điều khiển servo, hỗ trợ kiểm soát chính xác từng chuyển động.

🔌 Các công tắc điện MW của Đài Loan được sử dụng để cung cấp nguồn điện ổn định.

🖥️ Màn hình 15 inch và 10,4 inch được bố trí tương ứng tại bộ phận cắt khuôn và bộ phận vận chuyển.

🔧 Rơle, công tắc tơ AC và công tắc khí sử dụng linh kiện của Moeller Đức theo thông tin sản phẩm.

🛡️ Hệ thống điện được thiết kế hướng đến khả năng vận hành ổn định và an toàn trong môi trường sản xuất liên tục.

R106 – GIẢI PHÁP CẮT KHUÔN CHÍNH XÁC CHO DÂY CHUYỀN SẢN XUẤT

Từ hệ thống cấp liệu 4 giác hút, cơ cấu cắt khuôn servo, khóa khí nén tự động đến hệ thống giao hàng và điều khiển điện, R106 được xây dựng như một hệ thống cắt khuôn đồng bộ, hướng đến sự chính xác và ổn định trong từng công đoạn.

🚀 Tốc độ cắt khuôn tối đa 7.500s/h.

💪 Áp suất cắt khuôn tối đa 300 tấn.

🎯 Độ chính xác cắt khuôn ≤ ±0,075mm.

🖥️ Màn hình cảm ứng 19 inch trực quan.

⚙️ Điều khiển servo với độ chính xác điều chỉnh lực 0,01mm.

📦 Chiều cao chồng giấy cấp liệu 1550mm.

🔧 Hệ thống bôi trơn tự động có thể điều chỉnh qua màn hình cảm ứng.

Với cấu hình này, R106 phù hợp cho các doanh nghiệp đang tìm kiếm giải pháp cắt khuôn tốc độ cao, kiểm soát chính xác và tối ưu hóa thao tác vận hành trong sản xuất giấy và bao bì.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	R106
Kích thước giấy	Tối thiểu. Tối đa 450 × 370mm . 1060×740mm
Thông số kỹ thuật giấy	Bìa cứng: 0,1-3mm; Giấy sóng: ≤4mm; Bìa cứng trắng: 90～2000g/m²
Dòng sản phẩm Grip Blank	7-17mm
Chiều rộng cắt khuôn tối đa	1045×740mm
Áp suất cắt khuôn tối đa	300 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Chiều cao chồng giấy (bao gồm cả pallet)	1550mm
Chiều cao chồng giấy khi giao hàng (bao gồm cả pallet)	1350mm
Độ chính xác khi cắt khuôn	≤ ±0,075mm
Yêu cầu cung cấp không khí	6-8 bar; 200 lít/phút
Công suất động cơ chính	11kW
Công suất tối đa của máy	20kW
Tổng trọng lượng	17 tấn
Kích thước bên ngoài (không bao gồm bàn quan sát, có bao gồm bàn đạp chân)	5200×4120×2330mm
Kích thước bên trong khung tấm cắt khuôn	1100×770mm

LIÊN HỆ TƯ VẤN MÁY CẮT KHUÔN R106

Nếu doanh nghiệp đang cần một thiết bị cắt khuôn chính xác, tốc độ cao, điều khiển servo và vận hành trực quan, R106 là cấu hình đáng để đưa vào danh sách giải pháp cho dây chuyền sản xuất.

📞 Liên hệ ngay để được tư vấn cấu hình R106 và nhận báo giá chi tiết.

📩 Cung cấp loại giấy, khổ giấy, độ dày vật liệu và sản lượng dự kiến để được tư vấn phương án máy phù hợp với nhu cầu thực tế.
