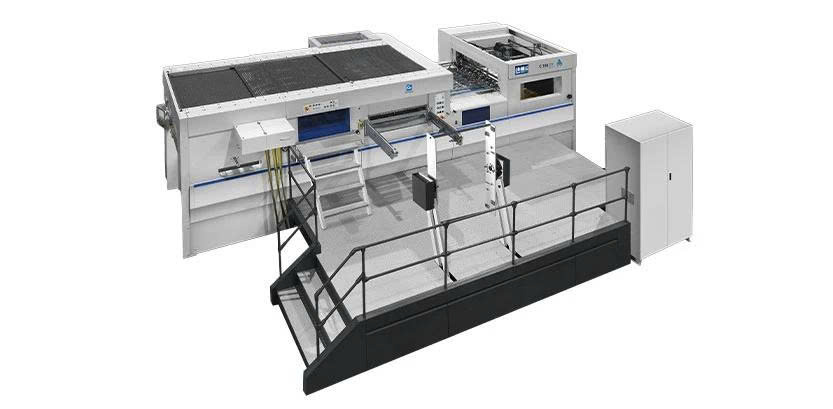

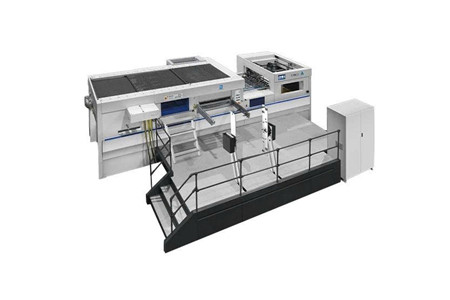

Máy dập nhũ nóng C106DY

MÁY DẬP NHŨ NÓNG C106DY – DẬP NÓNG, CẮT KHUÔN VÀ DẬP NỔI KHỔ LỚN, LỰC ÉP 550 TẤN

Máy dập nhũ nóng C106DY là dòng thiết bị chuyên dụng cho các công đoạn dập nhũ nóng, cắt khuôn, dập nổi và tạo hiệu ứng hoa văn trên nhiều loại vật liệu giấy. Máy được thiết kế theo hướng tự động hóa cao, kết hợp hệ thống cấp giấy tốc độ cao, kiểm soát nhiệt độc lập, truyền động chính xác và giao diện điều khiển trực quan.

Với diện tích dập nóng tối đa 1040×740mm, lực cắt khuôn tối đa 550 tấn và tốc độ dập nóng lên đến 6.000 tờ/giờ, C106DY phù hợp cho các dây chuyền gia công bao bì, hộp giấy và sản phẩm giấy yêu cầu năng suất cao.

ỨNG DỤNG ĐA DẠNG TRONG NGÀNH BAO BÌ – GIẤY

📦 Hộp màu gấp gọn – tạo điểm nhấn bằng dập nhũ, dập nổi và hoa văn.

📄 Gia công sản phẩm giấy – phù hợp với nhiều quy cách giấy và bìa.

🏷️ Hộp bìa cứng lượn sóng – hỗ trợ xử lý vật liệu có độ dày cao.

🍷 Bao bì thuốc lá và rượu – đáp ứng các công đoạn tạo hiệu ứng bề mặt và hoàn thiện bao bì.

✨ Dập nóng, dập nổi và tạo hoa văn ba chiều có thể ứng dụng trên nhiều loại vật liệu, bao gồm cả hiệu ứng nhiễu xạ với hình ảnh có cấu trúc phức tạp.

VẬN HÀNH LIÊN TỤC – GIẢM GIÁN ĐOẠN TRONG SẢN XUẤT

⚡ C106DY được thiết kế hướng tới khả năng sản xuất liên tục, hạn chế thời gian dừng máy do sự cố rách màng nhôm theo thông tin cung cấp.

🔧 Máy được tối ưu để giảm nhu cầu điều chỉnh trong quá trình sản xuất, đồng thời thiết kế công thái học giúp rút ngắn thời gian lắp đặt và chuyển đổi.

🔄 Quá trình chuyển đổi giữa dập nóng và cắt khuôn được thiết kế thuận tiện, hỗ trợ duy trì quá trình sản xuất ổn định.

📊 Hệ thống quản lý dữ liệu sản xuất chuyên dụng giúp việc thiết lập và theo dõi quá trình gia công thuận tiện hơn.

20 VÙNG GIA NHIỆT ĐỘC LẬP – KIỂM SOÁT NHIỆT CHÍNH XÁC

🔥 C106DY sử dụng 20 vùng gia nhiệt độc lập, cho phép từng vùng được gia nhiệt và điều khiển riêng biệt.

🌡️ Phạm vi nhiệt độ theo thông số máy: 20°C–200°C.

⚙️ Việc kiểm soát từng vùng giúp người vận hành thiết lập nhiệt độ phù hợp với từng khu vực gia công, đồng thời hỗ trợ sử dụng năng lượng hiệu quả hơn.

GIAO DIỆN ĐIỀU KHIỂN TRỰC QUAN

🖥️ Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 19 inch, cho phép thực hiện các cài đặt và chức năng trực tiếp trên giao diện.

🎛️ Máy còn được trang bị bảng điều khiển kép 15 inch và 10,4 inch, hỗ trợ điều khiển các bộ phận cấp liệu và vận chuyển.

👆 Giao diện được thiết kế theo hướng đơn giản, trực quan, giúp người vận hành dễ dàng thiết lập và kiểm soát máy.

HỆ THỐNG CẤP GIẤY 4 ĐẦU HÚT + 4 ĐẦU DI CHUYỂN

🚀 Hệ thống cấp liệu tự phát triển sử dụng 4 giác hút để nâng và 4 giác hút để di chuyển, giúp quá trình cấp giấy diễn ra ổn định và nhanh chóng.

📚 Bộ xếp giấy sơ bộ có chiều cao lên đến 1.600mm, hỗ trợ cấp liệu liên tục.

🛤️ Cơ cấu dẫn hướng bằng ray giúp người vận hành đưa chồng giấy đã chuẩn bị đến vị trí cấp liệu thuận tiện và chính xác.

↔️ Các thanh dẫn hướng bên có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp với nhiều định dạng giấy.

👁️ Cảm biến quang điện tại thanh dẫn hướng bên và phía trước có thể điều chỉnh độ nhạy, hỗ trợ định vị giấy.

🇩🇪 Các chi tiết thép không gỉ của Đức hỗ trợ quá trình vận chuyển giấy nhanh và ổn định.

BĂNG TẢI GIẤY – VẬN CHUYỂN ỔN ĐỊNH

⚙️ Hệ thống vận chuyển sử dụng 6 dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

📄 Kết cấu này giúp phân bổ lực đều trong quá trình vận chuyển, hỗ trợ giấy đi phẳng và ổn định qua các công đoạn.

THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

🏗️ Năm chi tiết cốt lõi của thân máy được gia công bằng máy năm mặt Mitsubishi.

📐 Theo thông tin cung cấp, các chi tiết được thiết kế lại bởi đội ngũ kỹ sư Đức và Nhật Bản với dung sai ±0,01mm.

💪 Cấu trúc máy được thiết kế cho áp suất cắt khuôn lớn, với thông tin mô tả phần thân máy nêu áp suất cắt tối đa 600 tấn; thông số kỹ thuật chính thức bên dưới ghi 550 tấn.

KHÓA KHÍ NÉN SMC – CỐ ĐỊNH KHUNG KHUÔN NHANH

🔒 Xi lanh khí nén SMC khóa chặt khung khuôn và tấm đáy.

🛠️ Cơ cấu này giúp hạn chế tình trạng lắp đặt không đúng cách và giảm phụ thuộc vào thao tác thủ công trong quá trình thiết lập máy.

TRUYỀN ĐỘNG CHÍNH HIỆU SUẤT CAO

⚙️ Cụm truyền động chính sử dụng hệ thống truyền động trục vít tự khóa hiệu suất cao.

🛢️ Hệ thống cung cấp dầu bôi trơn định lượng tích hợp giúp giảm mài mòn các trục chính và hỗ trợ máy vận hành ổn định.

BÔI TRƠN TỐI ƯU – HỖ TRỢ VẬN HÀNH BỀN BỈ

🔧 Hệ thống bôi trơn được thiết kế để bao phủ các khớp nối quan trọng.

⏱️ Cơ chế bôi trơn tối ưu hỗ trợ vận hành ở tốc độ cao, giảm nhu cầu bảo trì thủ công và hạn chế thời gian dừng máy.

TẤM ỐP TƯỜNG SIÊU RỘNG 290CM

🏗️ Tấm gắn tường tích hợp có chiều rộng 290cm, được thiết kế với độ cứng cao để hỗ trợ duy trì sự ổn định của hệ thống khi làm việc dưới tải lớn.

📐 Đây là một trong những kết cấu quan trọng giúp C106DY đáp ứng yêu cầu gia công khổ lớn.

BÁNH ĐÀ PHÓNG TO – ỔN ĐỊNH TRUYỀN ĐỘNG

⚙️ Bánh đà được mở rộng nhằm tăng quán tính tích trữ năng lượng.

💪 Thiết kế này giúp giảm tác động của mô-men xoắn và hỗ trợ ổn định hệ thống truyền động khi gia công vật liệu dày, nặng hoặc vật liệu composite.

ĐIỀU CHỈNH THANH KẸP ĐỘC LẬP

🎯 Hệ thống thước đo phía sau cho phép điều chỉnh riêng biệt các thanh kẹp ở hai bên.

📐 Theo thông tin cung cấp, đây là công nghệ đã được cấp bằng sáng chế, hướng tới việc tối ưu độ chính xác định vị của hàng kẹp.

BỆ TRÊN ĐÚC LIỀN KHỐI

🏭 Bệ trên được đúc nguyên khối, xử lý giảm ứng suất và gia công chính xác.

💪 Kết cấu này được thiết kế để chịu áp lực lớn trong thời gian dài, đồng thời hỗ trợ duy trì độ ổn định và giảm nhu cầu bảo trì.

MÁY CẮT KHUÔN VÀ DẬP NỔI – CẤU HÌNH LINH HOẠT

🔄 Hệ thống cấp phôi đồng bộ theo cả chiều dọc và chiều ngang cho phép dập theo hai hướng, hỗ trợ giảm lượng phôi sử dụng và rút ngắn thời gian thay thế.

⚙️ Có thể tùy chọn tối đa 6 trục dọc, sử dụng động cơ servo Yaskawa Nhật Bản điều khiển độc lập.

📏 Giá đỡ màng bọc có thể thu gọn, phù hợp với cuộn màng có đường kính tối đa Φ250mm.

💨 Hệ thống quạt thổi theo chiều dọc và ngang hỗ trợ tách giấy, phục vụ quá trình dập nổi bằng lá kim loại khổ lớn.

🖥️ Màn hình HMI hỗ trợ thiết lập nhanh khoảng thời gian cấp giấy bạc.

⚠️ Khi chiều dài màng nhôm còn dưới 6m, máy có chức năng cảnh báo và hiển thị chiều dài màng còn lại trên màn hình.

ĐIỀU KHIỂN LỰC CẮT BẰNG SERVO

🎯 Lực cắt được điều khiển bằng động cơ servo Fuji Nhật Bản theo thông tin cung cấp.

🖥️ Người vận hành có thể điều chỉnh lực cắt thông qua màn hình cảm ứng.

📐 Độ chính xác điều chỉnh lực cắt được cung cấp ở mức 0,01mm.

🔩 Bộ kẹp giấy có khả năng điều chỉnh, hỗ trợ duy trì vị trí giấy chính xác trong quá trình gia công.

🎯 Hệ thống định vị tâm của khung khuôn giúp việc lắp đặt khuôn cắt thuận tiện và nhanh chóng.

ĐƠN VỊ GIAO HÀNG ỔN ĐỊNH

📤 Phanh dẫn giấy điều khiển bằng động cơ AC hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Bộ phận giao hàng được trang bị màn hình cảm ứng 10,4 inch, cho phép điều khiển từng bộ phận của máy.

📦 Giá đỡ phụ trợ giúp duy trì quá trình giao hàng liên tục.

↔️ Thiết bị khớp giấy hai chiều cơ học hỗ trợ việc nhận giấy ổn định và trơn tru.

LINH KIỆN ĐIỆN NHẬP KHẨU – TẬP TRUNG VÀO ĐỘ ỔN ĐỊNH

⚡ C106DY sử dụng các linh kiện điện của Eaton, Schneider và các thương hiệu nhập khẩu khác theo cấu hình cung cấp.

🔌 Hệ thống dây dẫn chống rung được thiết kế nhằm hỗ trợ vận hành ổn định, phản hồi nhanh và thuận tiện cho công tác bảo trì.

THÔNG SỐ KỸ THUẬT MÁY C106DY

Hạng mục	Thông số
Model	C106DY
Kích thước giấy	Tối thiểu 450×370mm – Tối đa 1060×760mm
Giấy bìa cứng	0,1–3mm
Giấy sóng	≤4mm
Giấy bìa trắng	90–2000g/m²
Mép kẹp	9–17mm
Diện tích cắt tối đa	1045×745mm
Diện tích dập nóng tối đa	1040×740mm
Áp suất cắt khuôn tối đa	550 tấn
Tốc độ cắt khuôn tối đa	6000 tờ/giờ
Tốc độ dập nóng tối đa	6000 tờ/giờ
Tốc độ dập nổi/khắc laser tối đa	5500 tờ/giờ
Kích thước bên trong rãnh cắt khuôn	1100×770mm
Đường kính cuộn giấy bạc tối đa	Φ250mm
Độ chính xác cắt khuôn	≤±0,075mm
Khu vực gia nhiệt	20 vùng, 20°C–200°C
Chiều cao chồng vật liệu cấp liệu	1550mm, bao gồm pallet
Chiều cao chồng hàng khi giao	1350mm, bao gồm pallet
Yêu cầu khí nén	6–8 bar; 600 lít/phút
Công suất động cơ chính	15kW
Tổng công suất tối đa	80kW
Tổng trọng lượng	23 tấn
Kích thước tổng thể	6264×4350×2580mm

C106DY – GIẢI PHÁP CHO DÂY CHUYỀN DẬP NHŨ, CẮT KHUÔN VÀ HOÀN THIỆN BAO BÌ

Với cấu trúc khổ lớn, 20 vùng gia nhiệt độc lập, lực cắt khuôn tối đa 550 tấn, tốc độ dập nóng đến 6.000 tờ/giờ cùng hệ thống cấp giấy và điều khiển được thiết kế cho sản xuất công nghiệp, C106DY hướng đến các doanh nghiệp cần một thiết bị đa năng cho gia công hộp giấy, bao bì và sản phẩm giấy.

📞 Liên hệ để được tư vấn cấu hình C106DY phù hợp với vật liệu, khổ giấy và yêu cầu sản xuất của doanh nghiệp.
