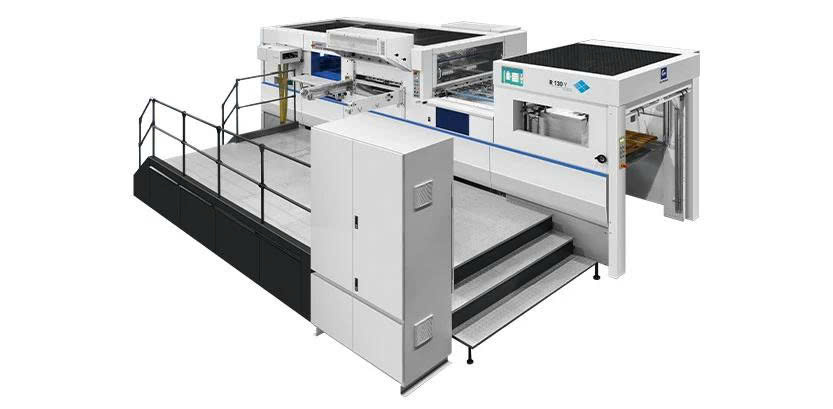

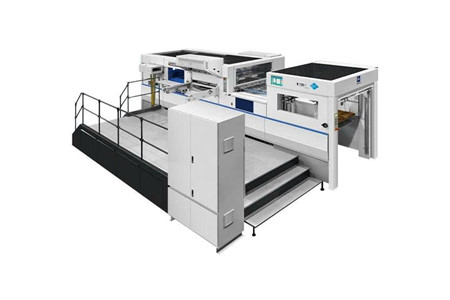

Máy dập nổi và cắt khuôn tự động R130Y

MÁY DẬP NỔI VÀ CẮT KHUÔN TỰ ĐỘNG R130Y – KHỔ LỚN 1300×950MM, LỰC ÉP 450 TẤN

Máy dập nổi và cắt khuôn tự động R130Y là dòng máy công nghiệp khổ lớn dành cho gia công bao bì giấy, hộp bìa cứng và các sản phẩm cần kết hợp cắt khuôn, dập nóng, dập nổi và tạo hình ảnh ba chiều.

Với khả năng xử lý giấy tối đa 1300×950mm, diện tích cắt khuôn lên đến 1285×935mm, lực cắt khuôn tối đa 450 tấn và tốc độ cắt khuôn 6500 tờ/giờ, R130Y được thiết kế hướng đến những dây chuyền sản xuất cần năng lực gia công lớn, vận hành ổn định và chuyển đổi linh hoạt giữa nhiều công việc.

ỨNG DỤNG TRONG GIA CÔNG BAO BÌ – SẢN PHẨM GIẤY

R130Y phù hợp với nhiều nhóm sản phẩm giấy và bao bì công nghiệp:

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

🧱 Hộp bìa cứng lượn sóng

🍷 Bao bì thuốc lá và rượu

Đặc biệt, máy hỗ trợ đồng thời các công đoạn dập nóng, dập nổi, tạo hình ảnh ba chiều và cắt khuôn, đáp ứng những sản phẩm yêu cầu nhiều hiệu ứng hoàn thiện trên cùng một quy trình.

DẬP NỔI VÀ ÉP NHIỆT CHẤT LƯỢNG CAO

R130Y được phát triển để đáp ứng các yêu cầu về độ chính xác, hiệu quả sản xuất và chất lượng thành phẩm.

🔥 Dập nóng trên nhiều loại vật liệu.

🔷 Dập nổi và tạo hình ảnh ba chiều.

✨ Hỗ trợ dập nóng tạo hiệu ứng nhiễu xạ với những hình ảnh có cấu trúc phức tạp.

✂️ Kết hợp cắt khuôn trên cùng hệ thống.

Với cấu hình này, một máy có thể đảm nhiệm nhiều nhu cầu gia công thay vì phải bố trí riêng từng thiết bị cho từng công đoạn.

MỘT MÁY – NHIỀU NHU CẦU GIA CÔNG

R130Y không chỉ là máy cắt khuôn mà còn có thể phục vụ các đơn hàng dập nóng.

⚙️ Khi cần cắt khuôn, máy có thể được sử dụng cho công việc cắt khuôn hằng ngày.

🔥 Khi phát sinh đơn hàng dập nóng, máy có thể chuyển sang thực hiện công đoạn dập nóng.

🔄 Cấu hình linh hoạt giúp tận dụng thiết bị cho nhiều loại đơn hàng khác nhau.

Đây là hướng thiết kế phù hợp với các cơ sở gia công bao bì cần một thiết bị có thể đảm nhiệm nhiều công việc trong cùng dây chuyền.

SẢN XUẤT ỔN ĐỊNH – CẤP MÀNG CHÍNH XÁC

Hệ thống cấp màng được thiết kế ổn định, hạn chế nhu cầu điều chỉnh trong quá trình sản xuất.

⏱️ Thiết kế công thái học giúp rút ngắn thời gian lắp đặt.

📄 Cấp giấy liên tục với chồng giấy trước tối đa 1600mm.

🎯 Cảm biến quang điện hỗ trợ định vị chính xác.

🔄 Cơ cấu cấp giấy có thể thích ứng với nhiều định dạng giấy khác nhau.

CẤP GIẤY 4 GIÁC HÚT + 4 ĐƯỜNG CẤP GIẤY

Bộ cấp liệu tự phát triển sử dụng 4 giác hút để nâng và 4 giác hút để di chuyển, tạo thành hệ thống cấp giấy ổn định cho nhiều loại giấy.

📌 Xếp giấy trước: chiều cao chồng giấy tối đa 1600mm, hỗ trợ hoạt động liên tục.

📌 Dẫn hướng bằng ray: giúp người vận hành đưa chồng giấy đã chuẩn bị đến bộ cấp liệu chính xác và thuận tiện.

📌 Điều chỉnh lớp bên: có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp nhiều định dạng.

📌 Định vị quang điện: lớp bên và lớp phía trước được trang bị tế bào quang điện với độ nhạy có thể điều chỉnh.

📌 Giảm tốc khi giấy đến gần khay phía trước: hỗ trợ định hướng giấy chính xác hơn.

📌 Thép không gỉ của Đức: hỗ trợ quá trình vận chuyển giấy trơn tru và nhanh chóng.

BĂNG TẢI 6 DÂY ĐAI TRUYỀN ĐỘNG

Hệ thống vận chuyển giấy sử dụng 6 dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

⚙️ Hỗ trợ vận chuyển giấy phẳng.

🔄 Duy trì chuyển động ổn định trong quá trình cấp giấy.

📄 Hướng đến quá trình vận chuyển giấy trơn tru trước khi đi vào công đoạn gia công.

THÂN MÁY GIA CÔNG 5 MẶT – DUNG SAI ±0,01MM

Năm chi tiết cốt lõi của thân máy được gia công bằng máy gia công năm mặt hai trạm của Mitsubishi.

🔩 Đồ gá thủy lực nhập khẩu giúp giảm thiểu biến dạng.

📐 Tổng dung sai được kiểm soát trong phạm vi ±0,01mm.

🏗️ Kết cấu thân máy được thiết kế cho hệ thống cắt khuôn lực lớn.

ĐƠN VỊ CHÍNH – TRUYỀN ĐỘNG TRỤC VÍT HIỆU SUẤT CAO

Bộ phận chính sử dụng vật liệu cao cấp kết hợp hệ thống truyền động bánh răng trục vít.

⚙️ Hiệu suất truyền động cao.

🔒 Khả năng tự khóa.

🔄 Tỷ số truyền giảm lớn.

Cấu hình này được thiết kế để đáp ứng yêu cầu truyền động của hệ thống cắt khuôn và dập nóng công nghiệp.

KHÓA KHÍ NÉN SMC – THAO TÁC NHANH VÀ AN TOÀN

Xi lanh khí nén SMC khóa chặt khung khuôn và tấm đáy.

🔒 Hỗ trợ cố định khung khuôn.

⚙️ Giảm nguy cơ lắp đặt không đúng cách.

🛡️ Hạn chế tổn thất do lỗi thao tác thủ công.

HỆ THỐNG DẬP NÓNG 20 VÙNG NHIỆT

R130Y được trang bị hệ thống gia nhiệt nhiều vùng với các linh kiện kiểm soát nhiệt độ nhập khẩu.

🌡️ 20 vùng gia nhiệt

🎛️ Điều khiển nhiệt độ độc lập theo khu vực.

📐 Độ chính xác được cung cấp: ±1℃

🔥 Chức năng làm nóng sơ bộ.

🧮 Tự động tính toán lượng giấy bạc tiêu thụ.

Theo bảng thông số, nhiệt độ gia nhiệt nằm trong phạm vi 20–200°C.

TỦ CUỘN GIẤY BẠC – CẤU HÌNH SERVO 6 TRỤC TÙY CHỌN

R130Y hỗ trợ nhiều lựa chọn cho hệ thống cuộn giấy bạc.

⚙️ Tùy chọn WFR-280 servo 6 trục

🖥️ Màn hình cảm ứng 10,4 inch

🔄 Cấu hình tiêu chuẩn sử dụng 3 trục cuốn màng phim.

Cách bố trí này cho phép lựa chọn cấu hình phù hợp với yêu cầu dập nóng của từng đơn hàng.

HỆ THỐNG DẬP NÓNG YASKAWA – ÁP SUẤT LÊN ĐẾN 550 TẤN

Phần dập nóng sử dụng hệ thống servo Yaskawa điều khiển áp suất dập nóng lên đến 550 tấn.

🔥 20 vùng nhiệt độ.

⚙️ Hệ thống khóa khí nén.

🌬️ Quạt kép.

🔷 Khung định hình dạng tổ ong tùy chọn.

Đây là cấu hình hướng đến các sản phẩm yêu cầu lực dập lớn và hiệu ứng dập nóng rõ nét trên vật liệu.

3 TRỤC DỌC + 2 TRỤC NGANG – ĐIỀU KHIỂN SERVO ĐỘC LẬP

Hệ thống cấp giấy bạc tiêu chuẩn sử dụng:

🔹 3 trục dọc

🔹 2 trục ngang

🔹 Servo Yaskawa độc lập.

🔹 Cảnh báo thiếu màng phim.

🔹 Hệ thống định vị ba chiều chính xác tùy chọn.

Cấu hình này hỗ trợ xử lý nhiều vị trí dập nóng trên cùng sản phẩm.

GIÁ ĐỠ CUỘN GIẤY BẠC – GIÁM SÁT ĐỨT MÀNG

Giá đỡ cuộn màng nhôm được thiết kế với bảng điều khiển riêng.

⚠️ Cảm biến phát hiện đứt màng.

📏 Cảnh báo chiều dài màng còn lại.

🔄 Hỗ trợ kiểm soát quá trình cấp giấy bạc ổn định hơn.

Theo thông số cung cấp, đường kính cuộn giấy bạc tối đa là Φ300mm.

HMI THÔNG MINH – ĐIỀU KHIỂN TRỰC QUAN

Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 19 inch, trong khi hệ thống điều khiển còn có HMI 15 inch và 10,4 inch.

🖥️ Điều khiển cấp liệu.

⚙️ Điều khiển vận chuyển.

🔥 Điều khiển dập nóng.

📊 Quản lý các thiết lập của máy.

Theo thông tin cung cấp, tùy chọn làm nóng trước có thể giảm 50% lượng giấy bạc thừa.

CẮT KHUÔN & DẬP NỔI – ĐỒNG BỘ THEO HAI HƯỚNG

Hệ thống cấp phôi đồng bộ theo chiều dọc và chiều ngang cho phép thực hiện dập theo cả hai hướng.

🔄 Giảm lượng phôi sử dụng theo cấu hình cung cấp.

⏱️ Rút ngắn thời gian thay thế.

⚙️ Có thể tùy chọn tối đa 6 trục dọc.

🇯🇵 Các trục dọc được điều khiển độc lập bởi servo Yaskawa.

📄 Giá đỡ màng có thể thu gọn, phù hợp với màng có đường kính tối đa 250mm theo mô tả chi tiết.

KIỂM SOÁT LỰC CẮT BẰNG SERVO FUJI

Hệ thống cắt khuôn sử dụng động cơ servo Fuji Nhật Bản để điều khiển lực cắt.

🎯 Điều chỉnh thông qua màn hình cảm ứng.

📐 Độ chính xác điều chỉnh lực cắt: 0,01mm.

🔒 Khung kẹp và tấm cắt khuôn được khóa tự động bằng xi lanh khí nén SMC.

📍 Hệ thống định vị tâm hỗ trợ lắp đặt khung khuôn nhanh chóng.

🔧 Có thể sử dụng các khuôn cắt có kích thước khác nhau với dụng cụ phụ trợ phù hợp.

QUẢN LÝ GIẤY BẠC – CẢNH BÁO KHI CÒN DƯỚI 6 MÉT

R130Y tích hợp hệ thống theo dõi chiều dài màng nhôm trong quá trình dập nóng.

⚠️ Máy phát cảnh báo khi chiều dài màng còn lại dưới 6 mét.

🖥️ Màn hình hiển thị chiều dài màng còn lại.

📊 HMI hỗ trợ thiết lập khoảng thời gian cấp giấy bạc.

🌬️ Có quạt thổi dọc và ngang để tách giấy, hỗ trợ dập nổi bằng lá kim loại khổ lớn.

ĐƠN VỊ GIAO HÀNG – TỰ ĐỘNG NHẬN GIẤY LIÊN TỤC

Hệ thống giao hàng được thiết kế để hỗ trợ thu gom thành phẩm sau gia công.

⚙️ Phanh hãm hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch tại khu vực giao hàng.

📦 Khung nhận giấy phụ được điều khiển bằng động cơ điện AC.

🔄 Hỗ trợ nhận giấy tự động không ngừng nghỉ.

📊 Hệ thống hạ chồng tự động liên tục.

🏷️ Có bộ phận chèn nhãn.

Băng tải và thiết bị chống tĩnh điện được cung cấp dưới dạng tùy chọn.

THÔNG SỐ KỸ THUẬT MÁY R130Y

Hạng mục	Thông số
Model	R130Y
Kích thước giấy tối thiểu	550 × 450mm
Kích thước giấy tối đa	1300 × 950mm
Diện tích cắt tối đa	1285 × 935mm
Diện tích dập nóng tối đa	1260 × 920mm
Mép kẹp	9–17mm
Áp suất cắt khuôn tối đa	450 tấn
Giấy bìa cứng	0,1–3mm
Giấy carton sóng	≤4mm
Giấy bìa cứng trắng	90–2000g/m²
Tốc độ cắt khuôn tối đa	6500 tờ/giờ
Tốc độ dập nóng tối đa	5000 cái/giờ
Tốc độ dập nổi/khắc laser tối đa	4000 cái/giờ
Số vùng gia nhiệt	16 vùng
Nhiệt độ gia nhiệt	20–200°C
Chiều cao đống cấp liệu	1600mm
Chiều cao đống giao hàng	1350mm
Công suất động cơ chính	15kW
Tổng công suất tối đa	74kW
Tổng trọng lượng	30 tấn
Kích thước tổng thể	7280 × 4680 × 2460mm
Đường kính cuộn giấy bạc tối đa	Φ300mm
Yêu cầu cung cấp không khí	6/8 bar; 650 L/phút
Độ chính xác cắt khuôn	≤±0,075mm

Lưu ý: Phần mô tả hệ thống dập nóng cung cấp thông tin 20 vùng nhiệt, trong khi bảng thông số kỹ thuật ghi 16 vùng gia nhiệt. Cả hai thông tin được giữ nguyên theo dữ liệu cung cấp.

R130Y – KHỔ LỚN, LỰC ÉP 450 TẤN, ĐA DẠNG CÔNG ĐOẠN

R130Y tập trung vào khả năng xử lý khổ giấy lớn 1300×950mm, kết hợp cắt khuôn, dập nóng, dập nổi và khắc laser trong một hệ thống.

🔥 Dập nóng áp suất lên đến 550 tấn theo cấu hình hệ thống dập nóng.

✂️ Cắt khuôn tối đa 450 tấn.

📐 Khổ giấy tối đa 1300×950mm.

⚡ Cắt khuôn tối đa 6500 tờ/giờ.

🔷 Dập nổi/khắc laser tối đa 4000 cái/giờ.

🖥️ HMI trực quan với màn hình 19 inch.

⚙️ Servo Yaskawa, servo Fuji, hệ thống SMC và các cụm điều khiển chuyên dụng.

📞 Liên hệ để nhận cấu hình R130Y, tư vấn quy trình dập nóng – cắt khuôn và lựa chọn thiết bị phù hợp với sản phẩm bao bì của bạn.
