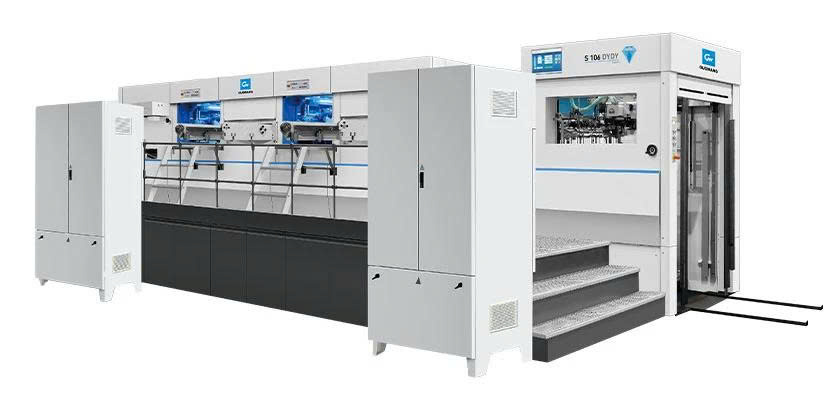

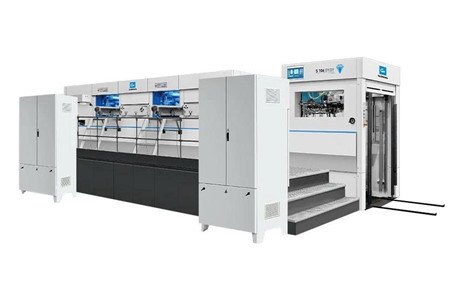

Máy dập nóng tự động S106DYDY

MÁY DẬP NÓNG TỰ ĐỘNG S106DYDY – 2 ĐƠN VỊ DẬP NÓNG, LỰC ÉP 550 TẤN, DẬP 6 DỌC + 6 BA CHIỀU

Máy dập nóng tự động S106DYDY là dòng máy gia công bao bì giấy khổ lớn, được thiết kế cho các công đoạn dập nhũ nóng, dập nổi, dập hình ảnh ba chiều và cắt khuôn trên nhiều loại vật liệu.

Điểm nổi bật của S106DYDY nằm ở cấu hình hai đơn vị gia công, hệ thống cấp màng nhôm riêng cho từng đơn vị, khả năng dập đồng thời nhiều đường dọc và ba chiều, cùng hệ thống cấp giấy tự động và kiểm soát nhiệt độ 20 vùng.

Với lực cắt khuôn tối đa 550 tấn cho mỗi đơn vị, tốc độ cắt khuôn đến 6.500 tờ/giờ và tốc độ dập nóng đến 5.500 tờ/giờ, S106DYDY hướng đến những dây chuyền sản xuất bao bì cần năng suất cao, khả năng chuyển đổi linh hoạt và độ ổn định trong vận hành.

ỨNG DỤNG CỦA S106DYDY

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

🏭 Hộp bìa cứng lượn sóng

🍷 Bao bì thuốc lá và rượu

✨ Máy hỗ trợ dập nóng, dập nổi và tạo hình ảnh ba chiều trên nhiều chất liệu, bao gồm cả dập nóng tạo hiệu ứng nhiễu xạ với các hình ảnh có cấu trúc phức tạp.

MỘT MÁY – NHIỀU KHẢ NĂNG GIA CÔNG

🔥 S106DYDY không chỉ phục vụ dập nóng mà còn có thể sử dụng cho cắt khuôn và dập nổi, giúp một thiết bị đáp ứng nhiều nhu cầu gia công khác nhau.

🔄 Doanh nghiệp có thể sử dụng máy như một hệ thống cắt khuôn trong hoạt động thường ngày, đồng thời thực hiện các đơn hàng dập nóng khi cần.

⚡ Khả năng chuyển đổi nhanh giữa các chế độ giúp hạn chế thời gian dừng máy do thay đổi công việc.

📊 Hệ thống quản lý dữ liệu sản xuất chuyên dụng hỗ trợ thiết lập và theo dõi quá trình gia công.

ĐỊNH VỊ GIẤY CHÍNH XÁC – THÀNH PHẨM ĐỒNG ĐỀU

🎯 Hệ thống cấp giấy đơn kết hợp với cấu trúc định vị nhiều vị trí, hỗ trợ căn chỉnh giấy chính xác hơn.

👁️ Các cảm biến quang điện ở vị trí dẫn hướng có độ nhạy điều chỉnh được, hỗ trợ phát hiện và định vị giấy.

🐢 Khi giấy tiến gần đến khay phía trước, hệ thống có thể giảm tốc độ cấp giấy để hỗ trợ định hướng chính xác hơn.

📐 Bộ kẹp giấy có khả năng điều chỉnh, giúp duy trì vị trí giấy trong quá trình dập và cắt.

CẤP GIẤY LIÊN TỤC – 4 GIÁC HÚT + 4 GIÁC DI CHUYỂN

🚀 Hệ thống cấp giấy sử dụng 4 giác hút để nâng và 4 giác hút để di chuyển, giúp cấp giấy ổn định và nhanh chóng.

📚 Thiết bị nạp trước hỗ trợ chiều cao chồng giấy tối đa 1.600mm, cho phép duy trì quá trình cấp liệu liên tục mà không cần thường xuyên dừng máy để bổ sung giấy.

🛤️ Bộ cấp liệu dẫn hướng bằng ray giúp di chuyển chồng giấy đã chuẩn bị đến vị trí cấp liệu thuận tiện.

↔️ Thanh dẫn hướng bên có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp với nhiều định dạng giấy.

🇩🇪 Các chi tiết thép không gỉ của Đức hỗ trợ quá trình vận chuyển giấy trơn tru và nhanh chóng.

CHUYỂN ĐỔI LIÊN TỤC GIỮA BỆ CẤP GIẤY CHÍNH VÀ PHỤ

🔄 S106DYDY được thiết kế với hệ thống cấp giấy chính và phụ có khả năng chuyển đổi liên tục.

⏱️ Thiết kế này giúp rút ngắn thời gian nạp giấy và hỗ trợ duy trì năng suất tổng thể của dây chuyền.

BĂNG TẢI GIẤY 6 TRỤC DẪN ĐỘNG

⚙️ Băng tải cấp giấy sử dụng 6 trục dẫn động phía trước nhập khẩu kết hợp với tấm thép ngang của Đức.

📄 Kết cấu này giúp giấy được vận chuyển phẳng và ổn định trong suốt quá trình cấp liệu.

THÂN MÁY GIA CÔNG CHÍNH XÁC ±0,01MM

🏗️ Năm khung chính được thiết kế lại bởi các kỹ sư Đức và Nhật Bản, sau đó gia công 5 mặt bằng máy Mitsubishi.

📐 Tổng dung sai được kiểm soát ở mức ±0,01mm theo thông tin cung cấp.

💪 Thân máy được thiết kế cho tải cắt khuôn lớn; phần mô tả cấu trúc ghi áp suất cắt tối đa 550–600 tấn, trong khi bảng thông số kỹ thuật xác định 550 tấn cho mỗi đơn vị.

ĐẾ MÁY ĐÚC NGUYÊN KHỐI – HẠN CHẾ BIẾN DẠNG

🏭 Đế máy được đúc nguyên khối với khả năng chống biến dạng.

⚙️ Cơ cấu khớp nối rãnh then lồi lõm giúp duy trì cân bằng theo phương thẳng đứng trong quá trình điều chỉnh.

💪 Kết cấu đế cứng vững phù hợp với yêu cầu làm việc dưới lực cắt khuôn lớn.

KHÓA KHÍ NÉN SMC – LẮP KHUÔN NHANH VÀ AN TOÀN

🔒 Xi lanh khí nén SMC khóa chặt khung khuôn trên và dưới.

🛠️ Cơ cấu khóa khí nén giúp hạn chế lỗi lắp đặt và tổn thất do thao tác thủ công.

🎯 Hệ thống định vị tâm khung khuôn hỗ trợ quá trình lắp ráp khuôn nhanh chóng và thuận tiện.

THANH KẸP NHÔM HÀNG KHÔNG – ĐỊNH VỊ ỔN ĐỊNH

🔩 Thanh kẹp sử dụng nhôm hàng không được anot hóa cứng.

📐 Độ phẳng được cung cấp ở mức ±0,05mm, kiểm tra bằng máy đo tọa độ CMM.

🇯🇵 Đầu kẹp sản xuất tại Nhật Bản với tuổi thọ được cung cấp là 3 năm.

TRUYỀN ĐỘNG MÔ-MEN XOẮN CAO

⚙️ Trục truyền động mô-men xoắn cao kết hợp với khớp nối cân bằng động.

🔄 Thiết kế giúp hệ thống vận hành đồng bộ hai khối, hỗ trợ giảm rung lắc và duy trì chuyển động ổn định.

🛡️ Bộ giới hạn mô-men xoắn giúp bảo vệ thanh kẹp khỏi các va chạm thứ cấp.

TRUYỀN ĐỘNG DÂY ĐAI – VẬN HÀNH ÊM HƠN

⚙️ Cơ cấu truyền động gián đoạn sử dụng dây đai nhập khẩu từ Đài Loan.

🔇 Theo cấu hình cung cấp, hệ thống dây đai được thiết kế để vận hành êm hơn so với truyền động xích truyền thống.

BÔI TRƠN TỰ ĐỘNG – GIẢM MÀI MÒN

🛢️ Hệ thống bôi trơn định lượng trung tâm cung cấp dầu cho các vị trí quan trọng.

🔧 Cam và xích được trang bị chức năng bôi trơn tự động, cung cấp dầu đồng đều và chính xác mà không cần thao tác thủ công.

⏱️ Hệ thống này hỗ trợ giảm mài mòn và hạn chế thời gian dừng máy để bảo trì.

BỘ VAN KHÍ CẤP LIỆU – XỬ LÝ GIẤY MỎNG

💨 Van điều tiết khí chính xác cho phép điều chỉnh lưu lượng khí trong quá trình cấp giấy.

📄 Cấu hình này đặc biệt hữu ích khi xử lý giấy mỏng, hỗ trợ hạn chế hiện tượng nhăn, lệch hoặc lỗi cấp giấy.

ĐIỀU CHỈNH THANH KẸP HAI VỊ TRÍ

🎯 Hai vít định vị cho phép điều chỉnh nhanh thanh kẹp tại hai vị trí.

📐 Cơ cấu này hỗ trợ căn chỉnh vị trí thanh kẹp thuận tiện trong quá trình thiết lập máy.

GANG DẺO QT500-7 – KẾT CẤU CHẮC CHẮN

🏗️ Các tấm thành bên dày và bánh răng trục vít sử dụng gang dẻo QT500-7 theo thông tin cấu hình.

💪 Vật liệu này được lựa chọn cho các bộ phận chịu tải, hỗ trợ duy trì sự ổn định của hệ thống khi máy vận hành.

HỆ THỐNG DẬP NÓNG 20 VÙNG – ĐIỀU KHIỂN PID OMRON

🔥 S106DYDY sử dụng 20 vùng gia nhiệt độc lập.

🌡️ Cảm biến Pháp kết hợp bộ điều khiển PID Omron, với độ chính xác nhiệt độ được cung cấp ở mức ±1°C.

⏱️ Chức năng làm nóng trước giúp chuẩn bị hệ thống nhiệt trước khi sản xuất.

📊 Máy có khả năng tính toán tự động lượng giấy bạc tiêu thụ, hỗ trợ kiểm soát vật tư.

6 DẬP DỌC + 6 DẬP BA CHIỀU

⚙️ S106DYDY hỗ trợ cấu hình 6 đường dập dọc và 6 đường dập ba chiều.

🔥 Khả năng xử lý đồng thời nhiều đường dập giúp máy đáp ứng các quy trình gia công phức tạp trên cùng một hệ thống.

✨ Đây là cấu hình phù hợp cho các sản phẩm cần kết hợp nhiều hiệu ứng hoàn thiện trong cùng một quy trình.

HỆ THỐNG CẤP MÀNG NHÔM CHO 2 ĐƠN VỊ

🎯 Mỗi đơn vị được trang bị hệ thống cấp màng nhôm gồm:

📌 3 con lăn dọc + 2 con lăn ngang

📌 Có thể tùy chọn 4–6 con lăn theo hướng dọc

📏 Cuộn giấy bạc hỗ trợ đường kính tối đa Φ250mm theo chiều dọc và Φ200mm theo chiều ngang.

↔️ Chiều rộng lá kim loại hỗ trợ từ 20–1060mm.

KIỂM SOÁT MÀNG NHÔM – CẢNH BÁO VÀ GIÁM SÁT

📊 Máy có khả năng tự động tính toán và mô phỏng lực kéo màng, giúp quá trình thiết lập trực quan hơn.

⚠️ Người vận hành có thể cài đặt ngưỡng cảnh báo chiều dài lá vàng còn lại.

🔔 Khi chiều dài màng thấp hơn giá trị cài đặt, máy có thể tự động cảnh báo và dừng theo cấu hình.

🖥️ Hệ thống giám sát trên máy tính hiển thị chiều dài màng đã sử dụng và lượng còn lại.

ĐỊNH VỊ DẬP NỔI – HỖ TRỢ HÌNH ẢNH BA CHIỀU

✨ Hệ thống dập nóng có khả năng xử lý các hiệu ứng dập nổi và hình ảnh ba chiều.

🌈 Cấu hình hỗ trợ cả những ứng dụng dập nóng tạo hiệu ứng nhiễu xạ với hình ảnh có cấu trúc phức tạp.

🎯 Độ chính xác đăng ký ba chiều theo thông số cung cấp đạt ≤±0,20mm, trong khi độ chính xác đăng ký lặp lại đạt ≤±0,10mm.

MÀN CHẮN ÁNH SÁNG AN TOÀN

🛡️ Màn chắn ánh sáng an toàn giám sát khu vực nguy hiểm.

⚡ Khi phát hiện vật cản trong vùng bảo vệ, hệ thống có thể dừng máy ngay lập tức theo cơ chế an toàn.

LY HỢP MIKI – HỖ TRỢ VẬN HÀNH LINH HOẠT

⚙️ Máy sử dụng bộ ly hợp Miki để điều khiển băng tải.

🔄 Theo thông tin cung cấp, cấu hình này cho phép một máy hoạt động trong khi máy còn lại ở chế độ chờ, hỗ trợ sự linh hoạt trong quá trình vận hành.

ĐƠN VỊ GIAO HÀNG ỔN ĐỊNH

📤 Phanh dẫn giấy điều khiển bằng động cơ AC hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch tại bộ phận giao hàng cho phép điều khiển các chức năng của máy.

📦 Giá đỡ phụ trợ hỗ trợ quá trình giao hàng liên tục.

↔️ Thiết bị khớp giấy hai chiều cơ học giúp nhận giấy ổn định và trơn tru.

🛡️ Hệ thống bảo vệ quang điện an toàn được tích hợp cho khu vực giao giấy.

THÔNG SỐ KỸ THUẬT MÁY S106DYDY

Hạng mục	Thông số
Model	S106DYDY
Kích thước giấy	Tối thiểu 450×370mm – Tối đa 1060×760mm
Diện tích cắt tối đa	1045×745mm
Diện tích dập nóng tối đa	1040×740mm
Mép kẹp	9–17mm
Áp suất cắt khuôn tối đa	550 tấn – Đơn vị 1
Áp suất cắt khuôn tối đa	550 tấn – Đơn vị 2
Giấy bìa cứng	0,1–3mm
Giấy carton sóng	≤4mm
Giấy bìa cứng trắng	90–2000g/m²
Tốc độ cắt khuôn tối đa	6500 tờ/giờ
Tốc độ dập nóng tối đa	5500 tờ/giờ
Tốc độ dập nổi ba chiều tối đa	5000 cái/giờ
Độ chính xác cắt khuôn	≤±0,075mm
Độ chính xác dập nóng tiêu chuẩn	≤±0,075mm
Độ chính xác đăng ký ba chiều	≤±0,20mm
Độ chính xác đăng ký lặp lại	≤±0,10mm
Khu vực gia nhiệt	20 vùng, 20–200°C
Chiều cao chồng vật liệu cấp liệu	1600mm
Chiều cao chồng hàng khi giao	1350mm
Công suất động cơ chính	22kW
Tổng công suất tiêu thụ tối đa	145kW
Tổng trọng lượng	42 tấn
Kích thước tổng thể	8500×5400×2600mm
Yêu cầu khí nén	6–8 bar; 1100 L/phút
Đường kính cuộn giấy bạc tối đa	Φ250mm dọc / Φ200mm ngang
Chiều rộng lá kim loại	20–1060mm
Cấp màng nhôm – Đơn vị 1	3 con lăn dọc + 2 con lăn ngang; tùy chọn 4–6 con lăn dọc
Cấp màng nhôm – Đơn vị 2	3 con lăn dọc + 2 con lăn ngang; tùy chọn 4–6 con lăn dọc

S106DYDY – CẤU HÌNH KHỔ LỚN CHO GIA CÔNG BAO BÌ CHUYÊN NGHIỆP

Với 2 đơn vị dập nóng – cắt khuôn, lực cắt khuôn 550 tấn mỗi đơn vị, 20 vùng gia nhiệt, 6 dập dọc + 6 dập ba chiều, hệ thống cấp màng nhôm riêng và tốc độ dập nóng lên đến 5.500 tờ/giờ, S106DYDY được cấu hình cho những yêu cầu gia công bao bì giấy khổ lớn và nhiều hiệu ứng hoàn thiện.

📞 Liên hệ để được tư vấn cấu hình S106DYDY theo khổ giấy, vật liệu, loại sản phẩm và yêu cầu dập nóng thực tế.
