Máy cắt và bóc tách khuôn kép S106Q

MÁY CẮT VÀ BÓC TÁCH KHUÔN KÉP S106Q

CÔNG NGHỆ BẾ KHUÔN KÉP – DẬP NÓNG – XỬ LÝ PHẾ LIỆU TRONG MỘT HỆ THỐNG

Trong ngành bao bì hiện đại, tốc độ chưa phải là tất cả.

Một dây chuyền thực sự hiệu quả phải đồng thời đáp ứng được năng suất cao, độ chính xác ổn định, khả năng gia công đa dạng, thời gian chuyển đổi nhanh và vận hành liên tục.

Đó chính là lý do S106Q được phát triển.

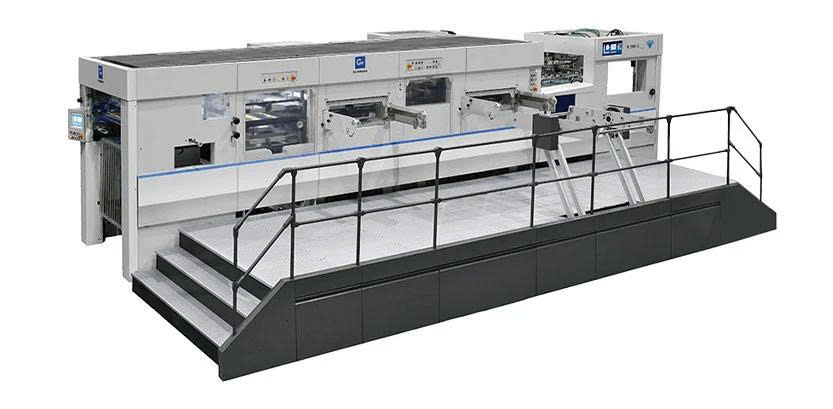

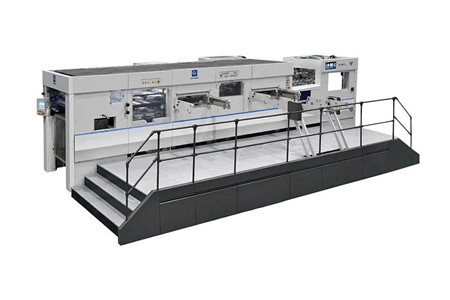

Máy cắt và bóc tách khuôn kép S106Q là giải pháp gia công tích hợp dành cho các nhà máy sản xuất bao bì, hộp giấy và sản phẩm giấy cần hiệu suất cao, khả năng tự động hóa mạnh và yêu cầu khắt khe về chất lượng thành phẩm.

Với tốc độ cắt khuôn tối đa 6.500 tờ/giờ, hai đơn vị cắt khuôn với tổng áp suất lên đến 600 tấn, độ chính xác cắt khuôn ≤ ±0,075 mm cùng hệ thống dập nóng 20 vùng nhiệt độc lập, S106Q được thiết kế để biến những quy trình sản xuất phức tạp thành một quy trình nhanh hơn – ổn định hơn – liền mạch hơn.

✨ S106Q không chỉ là máy cắt khuôn. Đây là một hệ thống sản xuất được thiết kế cho năng suất công nghiệp cao.

🎯 ỨNG DỤNG ĐA DẠNG – MỘT MÁY, NHIỀU GIẢI PHÁP

S106Q phù hợp với nhiều lĩnh vực gia công bao bì và sản phẩm giấy, đặc biệt là những ứng dụng cần kết hợp giữa cắt khuôn, dập nóng, dập nổi và xử lý phế liệu.

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

📦 Hộp bìa cứng và hộp giấy lượn sóng

🚬 Bao bì thuốc lá

🍷 Bao bì rượu

✨ Bao bì cao cấp cần dập nóng, dập nổi và hiệu ứng 3D

🌟 Sản phẩm có họa tiết phức tạp và hiệu ứng nhiễu xạ

Với khả năng xử lý nhiều loại vật liệu, S106Q mang đến sự linh hoạt cần thiết cho các nhà máy thường xuyên thay đổi mẫu mã, kích thước và yêu cầu gia công.

🚀 SẢN XUẤT LIÊN TỤC 24/7 – TỐI ƯU TỪNG PHÚT VẬN HÀNH

Trong sản xuất công nghiệp, mỗi phút dừng máy đều có thể ảnh hưởng trực tiếp đến năng suất.

S106Q được thiết kế với mục tiêu giảm tối đa những khoảng thời gian không tạo ra giá trị.

⚡ Hỗ trợ vận hành liên tục trong môi trường sản xuất cường độ cao

⚡ Thiết kế hạn chế thời gian dừng do đứt màng nhôm trong quá trình dập nóng

⚡ Chuyển đổi nhanh giữa các quy trình gia công

⚡ Không yêu cầu người vận hành liên tục điều chỉnh quy trình trong quá trình sản xuất

⚡ Thiết kế công thái học giúp rút ngắn thời gian lắp đặt

⚡ Hệ thống quản lý dữ liệu sản xuất hỗ trợ kiểm soát vận hành hiệu quả

Ít dừng máy hơn. Ít thao tác thủ công hơn. Nhiều sản phẩm hoàn thành hơn.

Đó là giá trị mà một hệ thống máy công nghiệp hiện đại cần mang lại.

🔥 DẬP NÓNG – DẬP NỔI – HIỆU ỨNG 3D

S106Q được thiết kế để đáp ứng không chỉ nhu cầu cắt khuôn mà còn cả những yêu cầu gia công hoàn thiện cao cấp.

✨ Dập nóng

✨ Dập nổi

✨ Tạo họa tiết ba chiều

✨ Dập nhiễu xạ

✨ Gia công các hình ảnh có cấu trúc phức tạp

✨ Dập nóng trên nhiều loại vật liệu

Đặc biệt, máy hỗ trợ 6 đường dập dọc và 6 đường dập ba chiều, cho phép kết hợp nhiều công đoạn trong cùng một quy trình.

Thay vì phải chia nhỏ công việc thành nhiều bước, S106Q hướng đến khả năng xử lý nhiều công đoạn trong một lần, từ đó nâng cao hiệu suất sử dụng thiết bị và giảm thời gian sản xuất.

🌡️ 20 VÙNG NHIỆT ĐỘ ĐỘC LẬP – KIỂM SOÁT NHIỆT CHÍNH XÁC

Dập nóng chất lượng cao đòi hỏi khả năng kiểm soát nhiệt ổn định.

S106Q được trang bị 20 vùng nhiệt độ độc lập, cho phép từng khu vực được kiểm soát và điều chỉnh riêng biệt.

🔥 Cảm biến nhiệt độ của Pháp

🔥 Bộ điều khiển PID Omron

🔥 Độ chính xác điều khiển khoảng ±1℃

🔥 Chức năng làm nóng trước

🔥 Tự động tính toán lượng tiêu thụ giấy bạc

🔥 Điều khiển độc lập từng vùng nhiệt

Thiết kế này giúp nhiệt được phân bổ và kiểm soát chính xác hơn, đồng thời hỗ trợ tối ưu mức tiêu thụ năng lượng và vật tư dập nóng.

📥 HỆ THỐNG CẤP GIẤY – ỔN ĐỊNH NGAY TỪ ĐẦU VÀO

Tốc độ máy cao chỉ có ý nghĩa khi từng tờ giấy được đưa vào máy đúng vị trí, đúng thời điểm và ổn định.

S106Q sử dụng hệ thống cấp giấy 4 ống hút với 4 đầu hút và 4 đầu đẩy, được phát triển nhằm đáp ứng nhiều loại giấy và định lượng khác nhau.

⚙️ Cấp giấy ổn định với nhiều loại vật liệu

⚙️ Thiết bị xếp giấy trước hỗ trợ chiều cao chồng giấy lên đến 1.600 mm

⚙️ Cấp giấy liên tục mà không cần dừng máy

⚙️ Phát hiện vị trí dẫn hướng phía trước bằng công tắc quang điện

⚙️ Phát hiện vị trí dẫn hướng bên bằng cảm biến cơ học

⚙️ Phát hiện tờ kép bằng cơ học

⚙️ Bơm chân không Becker nhập khẩu từ Đức

⚙️ Thanh dẫn giấy tích hợp dạng đẩy/kéo

⚙️ Bảng điều khiển bộ nạp giấy thuận tiện

⚙️ Bộ van khí chính xác giúp ổn định việc cấp giấy mỏng

Nhờ đó, máy hạn chế các tình trạng giấy nhăn, giấy lệch, cấp đôi hoặc cấp giấy không ổn định trong quá trình vận hành.

🔄 HỆ THỐNG CẤP GIẤY CHÍNH & PHỤ – KHÔNG LÃNG PHÍ THỜI GIAN

S106Q được trang bị hệ thống cấp giấy chính và phụ có khả năng chuyển đổi liên tục.

Điều này giúp:

⚡ Giảm thời gian nạp giấy

⚡ Hạn chế thời gian chờ

⚡ Duy trì dòng sản xuất liên tục

⚡ Tăng năng suất tổng thể

Với các nhà máy sản xuất số lượng lớn, đây là một yếu tố quan trọng giúp tối ưu thời gian hoạt động thực tế của thiết bị.

🏗️ THÂN MÁY CỨNG VỮNG – NỀN TẢNG CHO ĐỘ CHÍNH XÁC CAO

S106Q sở hữu hệ thống thân máy được thiết kế lại với sự tham gia của các kỹ sư Đức và Nhật Bản.

🔩 5 khung chính

🔩 Gia công 5 mặt bằng máy Mitsubishi

🔩 Dung sai gia công khoảng ±0,01 mm

🔩 Kết cấu chịu tải cao

🔩 Áp suất cắt khuôn tối đa của hai đơn vị lên đến 600 tấn

Khi máy phải làm việc với lực cắt lớn và tốc độ cao, kết cấu thân máy cứng vững là yếu tố quan trọng giúp duy trì độ ổn định của toàn bộ hệ thống.

⚙️ TRUYỀN ĐỘNG MÔ-MEN XOẮN CAO – VẬN HÀNH ÊM VÀ ĐỒNG BỘ

Hệ thống truyền động của S106Q được thiết kế để đảm bảo sự phối hợp chính xác giữa các bộ phận trong quá trình vận hành.

⚙️ Trục truyền động mô-men xoắn cao

⚙️ Khớp nối cân bằng động

⚙️ Hệ thống truyền động trục vít tự khóa

⚙️ Tỷ số giảm tốc lớn

⚙️ Cơ cấu truyền động gián đoạn bằng dây đai nhập khẩu từ Đài Loan

⚙️ Bộ ly hợp Miki

⚙️ Bộ giới hạn mô-men xoắn

Thiết kế này giúp hệ thống vận hành ổn định, giảm rung động và hỗ trợ đồng bộ hóa hai khối máy.

🛡️ HỆ THỐNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH VÀ THIẾT BỊ

S106Q tích hợp nhiều cơ chế bảo vệ chủ động nhằm giảm nguy cơ xảy ra sự cố trong quá trình vận hành.

🛡️ Khóa khí nén SMC cho khung khuôn trên và dưới

🛡️ Màn chắn ánh sáng giám sát khu vực nguy hiểm

🛡️ Hệ thống dừng máy khi phát hiện tình trạng nguy hiểm

🛡️ Bộ giới hạn mô-men xoắn bảo vệ thanh kẹp

🛡️ Cảm biến phát hiện giấy rơi

🛡️ Khóa nhanh hai chiều bằng xi lanh

🛡️ Bảo vệ quang điện chống kẹp chân tại khu vực thu gom giấy

An toàn được tích hợp ngay trong thiết kế máy thay vì chỉ được bổ sung sau khi hoàn thiện hệ thống.

🎯 ĐƠN VỊ CẮT KHUÔN THỨ NHẤT – KIỂM SOÁT CHÍNH XÁC TỪNG LỰC CẮT

Đơn vị cắt khuôn đầu tiên được trang bị hệ thống hỗ trợ định vị, khóa khuôn, kiểm soát áp suất và bôi trơn tự động.

🔧 Hệ thống căn chỉnh tâm

🔧 Khóa khí nén khung khuôn trên và dưới

🔧 Tấm kẹp chất lượng cao nhập khẩu từ Nhật Bản

🔧 Xích chất lượng cao được kéo giãn trước trong 72 giờ

🔧 Hệ thống ly hợp khí nén

🔧 Bộ giới hạn mô-men xoắn

🔧 Hộp số chia độ tối ưu hóa

🔧 Hệ thống điều khiển áp suất servo

🔧 Độ chính xác điều chỉnh áp suất đến 0,01 mm

🔧 Tấm tổ ong bằng gang dẻo

🔧 Cảm biến phát hiện giấy rơi

🔧 Hệ thống ổn định áp suất điều khiển bằng máy tính

Những công nghệ này giúp duy trì áp suất ổn định và hỗ trợ độ chính xác trong quá trình cắt khuôn tốc độ cao.

🔧 KHUNG KHUÔN & THANH KẸP – CHÍNH XÁC ĐẾN TỪNG CHI TIẾT

Thanh kẹp được chế tạo từ nhôm hàng không anod hóa cứng, có độ phẳng khoảng ±0,05 mm và được kiểm tra bằng máy đo tọa độ CMM.

🔩 Đầu kẹp sản xuất tại Nhật Bản

🔩 Tuổi thọ đầu kẹp khoảng 3 năm

🔩 Hai vít định vị cho phép điều chỉnh thanh kẹp nhanh chóng

🔩 Khóa khí nén giúp cố định khung khuôn chắc chắn

🔩 Hệ thống định vị theo đường tâm giúp rút ngắn thời gian lắp đặt

Mỗi chi tiết đều hướng đến một mục tiêu: giảm thời gian căn chỉnh và duy trì độ chính xác ổn định trong quá trình sản xuất.

♻️ ĐƠN VỊ CẮT KHUÔN & XỬ LÝ PHẾ LIỆU THỨ HAI

Không dừng lại ở cắt khuôn, S106Q còn tích hợp hệ thống xử lý phế liệu giúp tối ưu công đoạn sau cắt.

♻️ Cấu trúc thu gom phế liệu ba chiều

♻️ Khung thu gom phía trên, giữa và dưới

♻️ Hệ thống định vị tâm

♻️ Thiết bị nạp tấm nhanh

♻️ Khung xử lý phế liệu phía trên nâng hạ nhanh bằng khí nén

♻️ Giảm thời gian lắp đặt tấm

♻️ Hạn chế thao tác thủ công

♻️ Tăng hiệu quả xử lý thành phẩm sau cắt

Thiết kế này đặc biệt hữu ích đối với các đơn hàng có sản lượng lớn và yêu cầu tốc độ xử lý cao.

📦 THU GOM GIẤY LIÊN TỤC – TỐI ƯU CÔNG ĐOẠN CUỐI

Công đoạn thu gom thành phẩm cũng được S106Q chú trọng.

📦 Cấu trúc thu gom giấy phụ trợ

📦 Thu gom liên tục mà không cần dừng máy

📦 Hệ thống thổi khí hai chiều

📦 Căn chỉnh giấy nhanh chóng

📦 Cơ cấu ép giấy phụ trợ bằng cơ khí

📦 Hệ thống bảo vệ quang điện chống kẹp chân

Từ đầu vào đến đầu ra, S106Q được xây dựng theo tư duy liên tục hóa quy trình sản xuất.

🧴 BÔI TRƠN TỰ ĐỘNG – GIẢM MÀI MÒN, DUY TRÌ HIỆU SUẤT

Để đáp ứng cường độ làm việc cao, S106Q được trang bị nhiều hệ thống bôi trơn tự động.

🔧 Bôi trơn tự động trục cam

🔧 Bôi trơn tự động xích

🔧 Hệ thống bôi trơn trung tâm

🔧 Cài đặt được thời gian và lượng bôi trơn

🔧 Bôi trơn và làm mát tự động cho bộ truyền động chính

Việc cung cấp dầu chính xác và đều đặn giúp giảm mài mòn, hỗ trợ thiết bị hoạt động ổn định và giảm sự phụ thuộc vào thao tác bôi trơn thủ công.

🏭 KẾT CẤU MÁY ĐƯỢC XÂY DỰNG CHO MÔI TRƯỜNG SẢN XUẤT CƯỜNG ĐỘ CAO

S106Q sử dụng các bộ phận kết cấu và truyền động được lựa chọn nhằm đáp ứng yêu cầu vận hành lâu dài.

🔩 Tấm thành bên dày bằng gang dẻo QT500-7

🔩 Bánh răng trục vít có độ bền cao

🔩 Đế máy đúc nguyên khối chống biến dạng

🔩 Khớp nối rãnh then giúp duy trì cân bằng khi điều chỉnh

🔩 Đế máy có độ cứng cao chịu được lực cắt khuôn lớn

🔩 Hệ thống điện tích hợp sử dụng linh kiện từ các thương hiệu chuyên nghiệp

Tất cả tạo nên một nền tảng cơ khí chắc chắn cho quá trình vận hành ổn định.

📊 THÔNG SỐ KỸ THUẬT S106Q

HẠNG MỤC	THÔNG SỐ
Loại máy	S106Q
Kích thước giấy tối thiểu	450 × 370 mm
Kích thước giấy tối đa	1060 × 760 mm
Bìa cứng	0,1 – 3 mm
Giấy sóng	≤ 4 mm
Bìa cứng trắng	90 – 2.000 g/m²
Chiều rộng cắt khuôn tối đa	1045 × 745 mm
Dòng sản phẩm Grip Blank	9 – 17 mm
Áp suất cắt tối đa đơn vị 1	300 tấn
Áp suất cắt tối đa đơn vị 2	300 tấn
Tốc độ cắt khuôn tối đa	6.500 tờ/giờ
Độ chính xác cắt khuôn	≤ ±0,075 mm
Chiều cao chồng giấy, bao gồm pallet	1.600 mm
Chiều cao chồng giấy bộ phận thu gom	1.350 mm
Kích thước bên trong khung cắt khuôn	1100 × 770 mm
Yêu cầu cung cấp khí	6 – 8 bar
Lưu lượng khí	600 L/phút
Công suất động cơ chính	22 kW
Công suất tối đa của máy	35 kW
Tổng trọng lượng, bao gồm bàn đạp	38 tấn
Kích thước bên ngoài	8500 × 5400 × 2600 mm
Hệ thống dập nóng	20 vùng nhiệt độc lập
Độ chính xác điều khiển nhiệt	±1℃
Bộ điều khiển nhiệt	PID Omron
Cảm biến nhiệt	Pháp
Khả năng dập dọc	6 đường
Khả năng dập ba chiều	6 đường

💥 S106Q – KHI DOANH NGHIỆP MUỐN ĐI XA HƠN VỀ NĂNG SUẤT

Một nhà máy hiện đại không chỉ cần một chiếc máy chạy nhanh.

Nhà máy cần một hệ thống có thể chạy ổn định, giảm thời gian dừng, giảm thao tác thủ công, xử lý nhiều loại sản phẩm và duy trì chất lượng đồng đều trong suốt quá trình sản xuất.

S106Q được phát triển theo chính tư duy đó.

🚀 TỐC ĐỘ CAO – 6.500 TỜ/GIỜ

💪 TỔNG ÁP SUẤT CẮT – LÊN ĐẾN 600 TẤN

🎯 ĐỘ CHÍNH XÁC – ≤ ±0,075 MM

🔥 DẬP NÓNG – 20 VÙNG NHIỆT ĐỘ ĐỘC LẬP

♻️ CẮT KHUÔN & XỬ LÝ PHẾ LIỆU TRONG CÙNG HỆ THỐNG

⚙️ THIẾT KẾ CHO SẢN XUẤT CƯỜNG ĐỘ CAO
