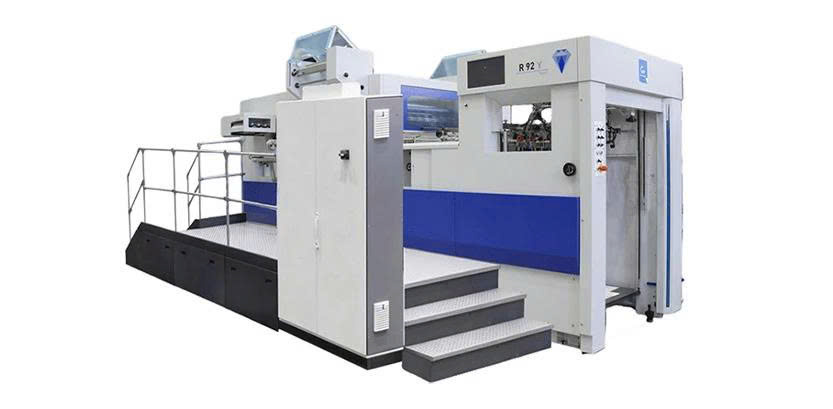

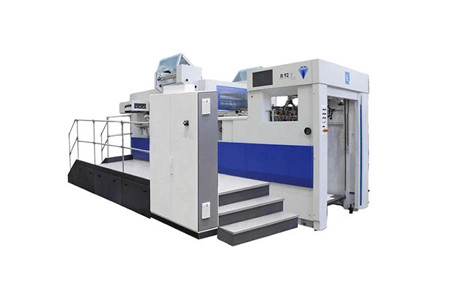

Máy cắt khuôn và dập nổi tự động hoàn toàn R92Y

MÁY CẮT KHUÔN VÀ DẬP NỔI TỰ ĐỘNG HOÀN TOÀN R92Y – CẮT KHUÔN 7.500 TỜ/GIỜ, DẬP NÓNG KHỔ LỚN

R92Y là dòng máy tích hợp cắt khuôn, dập nhũ nóng, dập nổi, dập chìm và dập hình ba chiều trên cùng một hệ thống. Máy được thiết kế cho các dây chuyền gia công bao bì giấy cần xử lý đa dạng công đoạn, từ sản xuất cắt khuôn thông thường đến các đơn hàng dập nhũ nóng và dập nổi có yêu cầu cao.

Với hệ thống cấp giấy ổn định, kết cấu máy chính xác, điều khiển servo, 20 vùng gia nhiệt độc lập và khả năng vận hành liên tục, R92Y hướng đến quy trình sản xuất ổn định, linh hoạt và giảm thời gian thiết lập.

✨ ỨNG DỤNG ĐA DẠNG TRONG GIA CÔNG BAO BÌ – SẢN PHẨM GIẤY

R92Y phù hợp với nhiều nhóm sản phẩm:

📦 Hộp màu gấp gọn

📄 Gia công các sản phẩm giấy

📦 Hộp bìa cứng, hộp giấy sóng

🍷 Bao bì thuốc lá và rượu

Bên cạnh cắt khuôn, máy còn hỗ trợ các công đoạn dập nhũ nóng, dập nổi, dập chìm và ứng dụng hình ba chiều trên nhiều loại vật liệu.

🔥 DẬP NHŨ NÓNG – DẬP NỔI – DẬP CHÌM – HÌNH BA CHIỀU TRÊN MỘT HỆ THỐNG

Điểm nổi bật của R92Y nằm ở khả năng kết hợp nhiều phương pháp gia công trên cùng một máy.

🔥 Dập nhũ nóng cho các chi tiết cần hiệu ứng nổi bật trên bao bì.

🔳 Dập nổi và dập chìm tạo hiệu ứng bề mặt, tăng chiều sâu hình ảnh và nhận diện sản phẩm.

🌈 Dập hình ba chiều và holographic phục vụ các thiết kế có cấu trúc hình ảnh phức tạp.

✨ Dập nhiễu xạ hỗ trợ xử lý các hình ảnh có hiệu ứng đặc biệt.

Máy có thể hoạt động như một máy cắt khuôn thông thường cho sản xuất hằng ngày, đồng thời mở rộng khả năng nhận thêm các đơn hàng dập nhũ nóng và dập nổi.

⚡ TỐC ĐỘ CẮT KHUÔN LÊN ĐẾN 7.500 TỜ/GIỜ

R92Y được thiết kế cho nhu cầu sản xuất liên tục với:

⚡ Tốc độ cắt khuôn tối đa: 7.500 tờ/giờ

🔥 Tốc độ dập nóng tối đa: 6.500 tờ/giờ

🌟 Tốc độ dập nổi ba chiều tối đa: 5.500 tờ/giờ

Hệ thống cấp giấy, truyền động và thu gom được bố trí đồng bộ nhằm duy trì dòng sản xuất liên tục.

🏭 THIẾT KẾ CHO VẬN HÀNH LIÊN TỤC 24/7

R92Y được định hướng cho môi trường sản xuất công nghiệp với khả năng vận hành liên tục 24/7.

⚙️ Kết cấu cấp giấy ổn định, hạn chế nhu cầu điều chỉnh trong quá trình sản xuất.

⏱️ Thiết kế công thái học giúp rút ngắn thời gian thiết lập.

🔧 Các cơ cấu khóa, căn chỉnh, bôi trơn và làm mát được tích hợp để hỗ trợ vận hành ổn định.

🔄 Hệ thống thu gom giấy liên tục giúp giảm nhu cầu dừng máy trong quá trình thu giấy.

🖥️ HMI TRỰC QUAN – ĐIỀU KHIỂN TẬP TRUNG

Tại khu vực dập nóng, R92Y được trang bị màn hình cảm ứng độ phân giải cao 19 inch, cho phép người vận hành thiết lập và điều khiển các chức năng thông qua giao diện cảm ứng.

Ngoài ra, hệ thống HMI 15 inch và 10,4 inch hỗ trợ điều khiển các chức năng cấp liệu, vận chuyển và dập nóng.

🎛️ Giao diện được thiết kế theo hướng đơn giản, trực quan.

📊 Các thông số vận hành được quản lý tập trung.

🔥 Chức năng làm nóng sơ bộ giúp giảm thời gian chờ theo cấu hình máy.

♻️ Theo thông tin cung cấp, tùy chọn làm nóng trước có thể giảm 50% lượng giấy bạc thừa.

📥 HỆ THỐNG CẤP GIẤY 4 GIÁC HÚT – 4 ĐƯỜNG CẤP

R92Y sử dụng bộ cấp giấy với 4 giác hút để hút giấy và 4 giác hút để đẩy giấy, giúp duy trì quá trình cấp giấy ổn định.

📥 Đầu nạp giấy chất lượng cao: cấp giấy nhanh và ổn định cho nhiều loại giấy.

📚 Thiết bị xếp chồng trước: hỗ trợ hoạt động liên tục, chiều cao xếp chồng tối đa 1.550mm bao gồm khay.

🔍 Phát hiện dẫn hướng phía trước: công tắc quang điện kiểm tra vị trí giấy.

🔍 Phát hiện dẫn hướng bên: cảm biến xác định giấy đã vào đúng vị trí.

⚙️ Thanh dẫn hướng bên dạng đẩy/kéo: linh hoạt với nhiều loại giấy có trọng lượng khác nhau.

🧩 Phát hiện tờ kép bằng cơ học: kiểm tra độ dày để nhận biết trường hợp nhiều tờ giấy được cấp cùng lúc.

🎛️ Bảng điều khiển bộ nạp giấy: thuận tiện cho thao tác vận hành.

↔️ Điều chỉnh nhanh chồng giấy trái/phải: hỗ trợ thay đổi vị trí chồng giấy.

🔌 Bộ ly hợp điện từ một điểm: liên kết bộ cấp giấy, băng tải và bộ phận chính, thuận tiện cho quá trình thiết lập và kiểm tra.

💨 Bơm chân không Becker nhập khẩu từ Đức: phục vụ hệ thống hút giấy.

🚚 BĂNG TẢI GIẤY – VẬN CHUYỂN PHẲNG VÀ ỔN ĐỊNH

Hệ thống vận chuyển giấy sử dụng 6 dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

Cấu hình này giúp duy trì quá trình vận chuyển giấy phẳng và trơn tru từ khu vực cấp liệu đến các công đoạn xử lý tiếp theo.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC

Năm chi tiết cốt lõi của thân máy được gia công bằng máy gia công năm mặt hai trạm của Mitsubishi.

🔩 Đồ gá thủy lực nhập khẩu hỗ trợ hạn chế biến dạng trong quá trình gia công.

📐 Tổng dung sai được kiểm soát trong phạm vi ±0,01mm.

Kết cấu máy chính sử dụng vật liệu cao cấp, kết hợp hệ thống truyền động bánh răng trục vít với hiệu suất cao, khả năng tự khóa và tỷ số truyền giảm lớn.

🔒 KHÓA KHÍ NÉN SMC – HỖ TRỢ LẮP KHUÔN AN TOÀN

Khung khuôn và tấm đáy được khóa bằng xi lanh khí nén SMC.

Cơ cấu khóa khí nén giúp cố định chắc chắn các bộ phận, đồng thời hạn chế nguy cơ lắp đặt không đúng cách do thao tác thủ công.

Hệ thống khóa nhanh bằng xi lanh cũng được sử dụng tại phần khung tấm và lớp lót dưới.

🎯 CĂN CHỈNH TÂM – RÚT NGẮN THỜI GIAN THIẾT LẬP KHUÔN

Khung tấm cắt khuôn sử dụng phương pháp định vị nhanh theo đường tâm, giúp người vận hành không phải xử lý nhiều sai lệch vị trí trong quá trình lắp đặt.

🔧 Tấm kẹp cường độ cao hỗ trợ tuổi thọ sử dụng lâu dài.

⛓️ Xích chất lượng cao được kéo giãn trước qua 72 giờ vận hành mô phỏng tốc độ cao, nhằm duy trì độ chính xác ổn định hơn.

🔥 HỆ THỐNG GIA NHIỆT 20 VÙNG – KIỂM SOÁT NHIỆT ĐỘ ĐỘC LẬP

R92Y được trang bị 20 vùng gia nhiệt, cho phép kiểm soát nhiệt độ theo từng khu vực.

🌡️ Hệ thống gia nhiệt sử dụng linh kiện kiểm soát nhiệt độ nhập khẩu.

🌡️ Độ chính xác được công bố ở mức ±1℃ trong hệ thống dập nóng.

🌡️ Phần điều khiển nhiệt độ độc lập được cung cấp với độ chính xác trong phạm vi ±2℃ theo thông tin cấu hình chi tiết.

🌡️ Phạm vi nhiệt độ gia nhiệt: 30–200℃.

🔥 Chức năng làm nóng sơ bộ hỗ trợ rút ngắn thời gian chờ và nâng cao hiệu quả vận hành.

📊 Hệ thống còn hỗ trợ tự động tính toán lượng giấy bạc tiêu thụ.

🥇 HỆ THỐNG DẬP NÓNG SERVO YASKAWA – ÁP SUẤT ĐẾN 550 TẤN

Phần dập nóng sử dụng servo Yaskawa để điều khiển áp suất dập nóng lên đến 550 tấn.

⚙️ Khóa khí nén.

🔥 20 vùng nhiệt độ.

🌬️ Quạt kép.

🧱 Khung định hình dạng tổ ong tùy chọn.

Cấu hình này được thiết kế để phục vụ các ứng dụng dập nhũ nóng và dập nổi trên diện tích lớn.

🎞️ HỆ THỐNG CẤP GIẤY BẠC 3 TRỤC DỌC + 2 TRỤC NGANG

R92Y sử dụng cấu hình tiêu chuẩn gồm 3 trục dọc và 2 trục ngang, với servo Yaskawa điều khiển độc lập.

✨ Cấp giấy bạc theo chiều rộng và chiều dọc.

⚙️ Điều khiển servo độc lập.

🚨 Cảnh báo thiếu giấy bạc.

🎯 Hệ thống định vị ba chiều là tùy chọn.

Theo cấu hình, số lượng trục cấp phôi lá dọc có thể tăng lên 6 trục khi có nhu cầu.

🎛️ TỦ CUỘN GIẤY BẠC – LINH HOẠT THEO CẤU HÌNH

R92Y có thể trang bị:

⚙️ Tùy chọn máy cuộn servo 6 trục WFR-280

🖥️ Màn hình cảm ứng 10,4 inch

🔄 Phiên bản tiêu chuẩn: 3 trục cuốn màng phim

Giá đỡ cuộn giấy bạc có bảng điều khiển riêng, đồng thời tích hợp cảm biến phát hiện đứt màng và cảnh báo chiều dài còn lại.

🚨 GIÁM SÁT GIẤY BẠC THEO THỜI GIAN THỰC

Hệ thống giám sát giấy bạc bằng máy tính cho phép thiết lập dữ liệu kéo giấy bạc và theo dõi trạng thái hoạt động.

📊 Hiển thị trạng thái giấy bạc theo thời gian thực.

🚨 Cảnh báo khi chiều dài giấy bạc còn dưới 6 mét.

🛑 Bộ phát hiện đứt giấy bạc có thể phát hiện sự cố trong quá trình sản xuất, phát cảnh báo và dừng máy.

Thiết bị tách giấy bạc bằng khí nén được bố trí theo cả chiều dọc và chiều ngang, kết hợp với thiết bị làm phẳng giấy, phù hợp với các ứng dụng dập nóng diện tích lớn.

⚙️ CÁC CƠ CẤU BẢO VỆ VÀ ỔN ĐỊNH TRONG CẮT KHUÔN

R92Y tích hợp nhiều cơ cấu hỗ trợ bảo vệ máy và duy trì hoạt động ổn định:

🛡️ Bộ giới hạn mô-men xoắn: tự động ngắt khi phát hiện sự cố để hạn chế nguy cơ hư hỏng thêm.

⚙️ Hộp số chia độ tối ưu hóa: hỗ trợ kéo dài tuổi thọ và cải thiện độ chính xác định vị răng.

⬆️⬇️ Nâng hạ tấm khuôn bằng khí nén: tăng tính thuận tiện khi vận hành.

💧 Bôi trơn và làm mát tự động bộ truyền động chính: sử dụng cơ chế bôi trơn ngâm và nhỏ giọt.

⛓️ Bôi trơn xích tự động: cài đặt thời gian và lượng dầu bôi trơn.

⚙️ Động cơ chính Inmonda của Đức: sử dụng cho hệ thống truyền động chính.

🧱 Tấm tổ ong bằng gang dẻo: hỗ trợ độ ổn định, độ bền và khả năng chống ăn mòn.

🛡️ GIẢM ÁP SUẤT TỰ ĐỘNG KHI KHÔNG CÓ GIẤY

Khi hệ thống phát hiện không có giấy đi vào máy chính, máy sẽ tự động giảm áp suất.

Cơ chế này giúp hạn chế tình trạng nhôm mạ điện bị chuyển xuống khuôn đáy khi không có giấy, đồng thời hỗ trợ bảo vệ khuôn và hệ thống dập.

🧩 THIẾT BỊ GIAO HÀNG – THU GIẤY LIÊN TỤC

Sau quá trình cắt khuôn và dập nóng, R92Y sử dụng hệ thống thu gom giấy được thiết kế cho vận hành liên tục.

📚 Thu gom giấy liên tục: hỗ trợ thu giấy mà không cần dừng máy.

⬇️ Bàn thu gom giấy phụ tự động: kiểu cửa cuốn điện, hỗ trợ cấp và thu giấy nhanh.

💨 Thổi khí hai chiều: giúp căn chỉnh giấy trong quá trình thu gom.

🛡️ Bảo vệ quang điện chống kẹp chân: giảm nguy cơ chân người vận hành bị kẹp bởi bệ nâng.

📑 Ép giấy phụ trợ bằng cơ khí: hỗ trợ thu gom giấy nhanh chóng.

🧹 Chổi phụ trợ thu gom giấy có thể điều chỉnh: tăng độ ổn định của chồng giấy.

🖥️ Màn hình 10,4 inch: hỗ trợ điều khiển khu vực giao hàng.

🏷️ Bộ chèn nhãn: tích hợp trong cụm giao hàng.

Băng tải và thiết bị chống tĩnh điện có thể được trang bị tùy chọn theo cấu hình.

📐 THÔNG SỐ KỸ THUẬT MÁY R92Y

Hạng mục	Thông số
Loại máy	R92Y
Kích thước giấy tối thiểu	340 × 340mm
Kích thước giấy tối đa	920 × 650mm
Chiều rộng cắt khuôn tối đa	910 × 630mm
Chiều rộng dập nóng tối đa	900 × 600mm
Vùng trống cầm nắm	9–17mm
Áp suất tối đa của khuôn dập	300 tấn
Thông số giấy	Bìa cứng: 90–2000g/m²; giấy sóng: ≤4mm
Tốc độ cắt khuôn tối đa	7.500 tờ/giờ
Tốc độ dập nóng tối đa	6.500 tờ/giờ
Tốc độ dập nổi ba chiều tối đa	5.500 tờ/giờ
Độ chính xác cắt khuôn	≤±0,075mm
Độ chính xác dập nóng tiêu chuẩn	≤±0,075mm
Độ chính xác dập nóng định vị ba chiều	≤±0,20mm
Khu vực gia nhiệt	20 vùng, 30–200℃
Chiều cao chồng giấy, gồm pallet	1.550mm
Chiều cao chồng giấy khi giao hàng, gồm pallet	1.400mm
Công suất động cơ chính	11kW
Công suất tối đa của máy	77kW
Tổng trọng lượng	19 tấn
Kích thước bên ngoài	5.700 × 4.150 × 2.550mm
Kích thước lá vàng tối đa	Φ250mm chiều dọc / Φ200mm chiều ngang
Yêu cầu nguồn khí	6–8 bar; 600 lít/phút

💎 R92Y – MỘT HỆ THỐNG, NHIỀU CÔNG ĐOẠN GIA CÔNG

Với sự kết hợp giữa cắt khuôn tốc độ cao, dập nóng, dập nổi, dập chìm, holographic và hệ thống cấp – thu giấy tự động, R92Y phù hợp cho các cơ sở cần một thiết bị có khả năng xử lý nhiều dạng đơn hàng trên cùng dây chuyền.

Máy có thể đáp ứng từ cắt khuôn sản xuất thường ngày đến các sản phẩm bao bì yêu cầu hiệu ứng dập nhũ, dập nổi và hình ảnh ba chiều.
