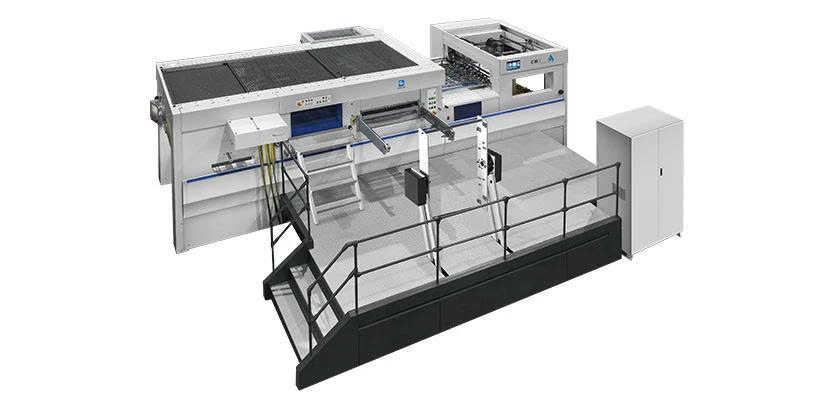

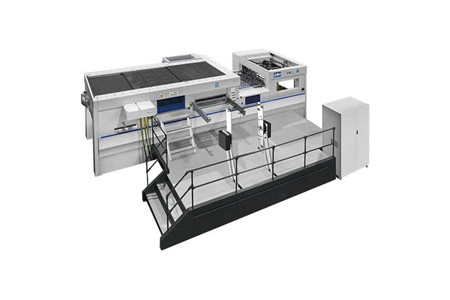

Máy dập nổi và cắt khuôn R80Y

MÁY DẬP NỔI VÀ CẮT KHUÔN R80Y – KHỔ 800×600MM, LỰC ÉP 150 TẤN, DẬP NÓNG 6500 TỜ/GIỜ

Máy dập nổi và cắt khuôn R80Y là giải pháp gia công bao bì giấy khổ vừa, kết hợp nhiều công đoạn trong cùng một thiết bị: cắt khuôn, dập nóng, dập nổi và tạo hình ảnh ba chiều/khắc laser.

Với khả năng xử lý giấy tối đa 800×600mm, lực cắt khuôn tối đa 150 tấn, tốc độ cắt khuôn lên đến 7500 tờ/giờ và tốc độ dập nóng tối đa 6500 tờ/giờ, R80Y hướng đến các cơ sở sản xuất hộp giấy, bao bì và sản phẩm giấy cần vận hành linh hoạt, chuyển đổi nhanh giữa các công việc.

ỨNG DỤNG ĐA DẠNG TRONG NGÀNH BAO BÌ GIẤY

R80Y phù hợp cho nhiều nhóm sản phẩm:

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

🧱 Hộp bìa cứng lượn sóng

🍷 Bao bì thuốc lá và rượu

Đặc biệt, máy có thể đảm nhiệm cả cắt khuôn và dập nóng, đồng thời hỗ trợ các hiệu ứng dập nổi, hình ảnh ba chiều và hiệu ứng nhiễu xạ trên nhiều loại vật liệu.

DẬP NỔI – DẬP NÓNG – TẠO HÌNH ẢNH BA CHIỀU

R80Y được thiết kế cho các nhu cầu gia công hoàn thiện bao bì cần nhiều hiệu ứng trên bề mặt.

🔥 Dập nóng cho các chi tiết cần hiệu ứng nổi bật.

🔷 Dập nổi tạo hiệu ứng bề mặt.

✨ Tạo hình ảnh ba chiều trên nhiều chất liệu.

🌈 Dập nóng tạo hiệu ứng nhiễu xạ với hình ảnh có cấu trúc phức tạp.

✂️ Cắt khuôn để hoàn thiện hình dạng sản phẩm.

Một thiết bị kết hợp nhiều chức năng giúp quá trình xử lý đơn hàng trở nên linh hoạt hơn.

CHUYỂN ĐỔI NHANH – HẠN CHẾ THỜI GIAN DỪNG MÁY

R80Y được thiết kế để hỗ trợ chuyển đổi nhanh giữa dập nóng và cắt khuôn.

⚡ Chuyển đổi nhanh giữa các công việc.

🔥 Hạn chế thời gian ngừng hoạt động liên quan đến đứt màng nhôm theo thông tin cung cấp.

📊 Hệ thống chuyên dụng hỗ trợ quản lý dữ liệu sản xuất.

🖥️ Giao diện điều khiển trực quan giúp thao tác cài đặt thuận tiện hơn.

HMI 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

Khu vực dập nóng sử dụng màn hình cảm ứng độ phân giải cao 19 inch.

🖥️ Các cài đặt được thực hiện trực tiếp trên màn hình.

⚙️ Điều khiển các chức năng của hệ thống.

📊 Hỗ trợ quản lý vận hành.

🎯 Giao diện được thiết kế theo hướng đơn giản, trực quan và dễ sử dụng.

Ngoài ra, khu vực giao hàng được trang bị thêm màn hình cảm ứng 10,4 inch để điều khiển các bộ phận liên quan.

CẤP GIẤY 2 GIÁC HÚT NÂNG + 2 GIÁC HÚT DI CHUYỂN

Bộ phận cấp liệu của R80Y sử dụng 2 giác hút để nâng và 2 giác hút để di chuyển, hỗ trợ cấp giấy ổn định và nhanh chóng.

📄 Cấp liệu liên tục: bộ nạp trước cho phép xếp chồng giấy tối đa 1300mm.

📐 Dẫn hướng bằng ray: hỗ trợ đưa chồng giấy đến bộ cấp liệu chính xác và thuận tiện.

🔄 Điều chỉnh lớp bên: có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp với nhiều định dạng.

🎯 Định vị quang điện: lớp bên và phía trước được trang bị tế bào quang điện với độ nhạy có thể điều chỉnh.

🐢 Giảm tốc khi cấp giấy: khi giấy tiến gần các khay phía trước, hệ thống giảm tốc để hỗ trợ định hướng chính xác hơn.

🇩🇪 Thép không gỉ của Đức: hỗ trợ quá trình vận chuyển giấy trơn tru và nhanh chóng.

BĂNG TẢI VÀ TẤM THÉP CHỐNG TĨNH ĐIỆN

Hệ thống băng tải và tấm thép chống tĩnh điện được thiết kế để hỗ trợ quá trình truyền tải vật liệu đồng bộ.

⚙️ Kiểm soát lượng giấy đưa đến bộ phận dẫn giấy phía trước.

📄 Hỗ trợ truyền tải vật liệu ổn định.

⚡ Thiết kế chống tĩnh điện.

⏱️ Hỗ trợ giảm thời gian ngừng hoạt động trong quá trình vận hành.

HỆ THỐNG BÔI TRƠN TỰ ĐỘNG

R80Y được trang bị hệ thống bôi trơn tự động có thể điều chỉnh trực tiếp thông qua màn hình cảm ứng.

⚙️ Thiết lập khoảng thời gian tiếp nhiên liệu.

📊 Điều chỉnh lượng nhiên liệu tiếp tế.

🖥️ Thực hiện cài đặt thông qua giao diện cảm ứng.

Hệ thống giúp việc quản lý bôi trơn trở nên thuận tiện hơn trong quá trình vận hành.

MÁY CẮT KHUÔN VÀ DẬP NỔI ĐỒNG BỘ

Hệ thống cấp phôi đồng bộ theo chiều dọc và chiều ngang, hỗ trợ dập theo cả hai hướng.

🔄 Giảm lượng phôi sử dụng theo cấu hình cung cấp.

⏱️ Rút ngắn thời gian thay thế.

⚙️ Có thể tùy chọn tối đa 6 trục dọc.

🇯🇵 Các trục dọc được điều khiển độc lập bằng servo Yaskawa.

🌬️ Quạt thổi dọc và ngang hỗ trợ tách giấy, phục vụ dập nổi bằng lá kim loại khổ lớn.

🖥️ Màn hình tương tác giúp thiết lập nhanh khoảng thời gian cấp giấy bạc.

QUẢN LÝ CUỘN GIẤY BẠC THÔNG MINH

Giá đỡ màng bọc có thể thu gọn, phù hợp với màng có đường kính tối đa 250mm theo thông tin cấu hình.

⚠️ Máy cảnh báo khi chiều dài màng nhôm còn dưới 6 mét.

📏 Màn hình hiển thị chiều dài màng còn lại.

🔄 Hệ thống hỗ trợ kiểm soát quá trình cấp giấy bạc.

🌬️ Quạt thổi dọc và ngang hỗ trợ tách giấy trong quá trình dập.

SERVO FUJI – ĐIỀU KHIỂN LỰC CẮT CHÍNH XÁC

Lực cắt được điều khiển bởi động cơ servo Fuji Nhật Bản.

🎯 Điều khiển lực cắt thông qua màn hình cảm ứng.

📐 Độ chính xác điều chỉnh lực cắt: 0,01mm.

📄 Bộ kẹp giấy có thể điều chỉnh để hỗ trợ định vị giấy.

🔒 Hệ thống được thiết kế hướng đến khả năng điều khiển cắt khuôn ổn định và chính xác.

HỆ THỐNG GIA NHIỆT 12 VÙNG

R80Y được trang bị 12 vùng gia nhiệt, với phạm vi nhiệt độ:

🌡️ 20–200°C

Hệ thống hỗ trợ kiểm soát nhiệt trong quá trình dập nóng, đáp ứng các yêu cầu gia công khác nhau trên sản phẩm.

THÔNG SỐ KỸ THUẬT MÁY R80Y

Hạng mục	Thông số
Model	R80Y
Kích thước giấy tối thiểu	300 × 260mm
Kích thước giấy tối đa	800 × 600mm
Diện tích cắt tối đa	785 × 585mm
Diện tích dập nóng tối đa	760 × 580mm
Mép kẹp	9–17mm
Áp suất cắt khuôn tối đa	150 tấn
Giấy bìa cứng	0,1–3mm
Giấy carton sóng	≤4mm
Giấy bìa cứng trắng	90–2000g/m²
Tốc độ cắt khuôn tối đa	7500 tờ/giờ
Tốc độ dập nóng tối đa	6500 tờ/giờ
Tốc độ dập nổi/khắc laser tối đa	5500 giây/giờ
Số vùng gia nhiệt	12 vùng
Nhiệt độ gia nhiệt	20–200°C
Chiều cao đống cấp liệu	1300mm
Chiều cao đống giao hàng	1050mm
Công suất động cơ chính	7,5kW
Tổng công suất tối đa	56kW
Tổng trọng lượng	14 tấn
Kích thước tổng thể	5510 × 3760 × 2350mm
Đường kính cuộn giấy bạc tối đa	Φ250mm
Yêu cầu cung cấp không khí	6–8 bar; 550 lít/phút
Độ chính xác cắt khuôn	≤±0,075mm

ĐƠN VỊ GIAO HÀNG – THU GOM VÀ CĂN CHỈNH GIẤY

Sau khi hoàn tất quá trình cắt khuôn và dập nóng, hệ thống giao hàng hỗ trợ quá trình thu gom thành phẩm.

⚙️ Phanh dẫn giấy điều khiển bằng động cơ điện AC giúp thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch cho phép điều khiển các bộ phận tại khu vực giao hàng.

📦 Giá đỡ phụ trợ hỗ trợ quá trình giao hàng liên tục, hạn chế gián đoạn.

R80Y – GIẢI PHÁP GỌN GÀNG CHO CẮT KHUÔN VÀ DẬP NÓNG

Từ khổ giấy 800×600mm, lực cắt khuôn 150 tấn đến tốc độ cắt khuôn 7500 tờ/giờ, R80Y tập trung vào khả năng kết hợp cắt khuôn – dập nóng – dập nổi – tạo hình ảnh ba chiều trong một hệ thống.

📐 Khổ giấy tối đa: 800 × 600mm

✂️ Lực cắt khuôn: 150 tấn

⚡ Tốc độ cắt khuôn: 7500 tờ/giờ

🔥 Tốc độ dập nóng: 6500 tờ/giờ

🔷 Dập nổi/khắc laser: tối đa 5500 theo thông số cung cấp

🖥️ HMI: 19 inch + 10,4 inch

⚙️ Servo Yaskawa và Fuji Nhật Bản

📞 Liên hệ để nhận tư vấn cấu hình R80Y và lựa chọn giải pháp cắt khuôn – dập nóng phù hợp với sản phẩm bao bì của bạn.
