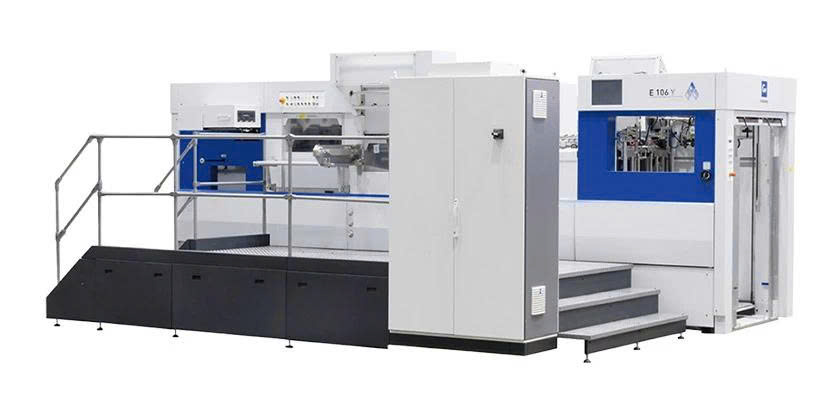

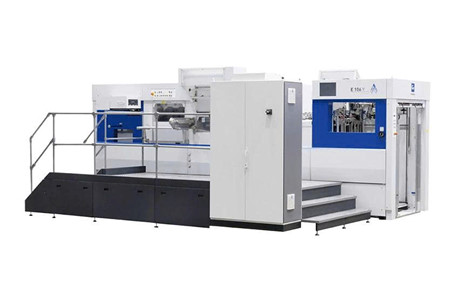

Máy dập nóng và cắt khuôn E106Y

MÁY DẬP NÓNG VÀ CẮT KHUÔN E106Y – DẬP NÓNG, CẮT KHUÔN TỐC ĐỘ CAO, NĂNG SUẤT ĐẾN 7.500 TỜ/GIỜ

🔥 Máy dập nóng và cắt khuôn E106Y là dòng thiết bị chuyên dụng cho gia công bao bì giấy, kết hợp dập nóng bằng lá kim loại, dập chìm, dập nổi, hình ảnh ba chiều và cắt khuôn trên nhiều loại vật liệu.

Với khổ giấy tối đa 1060×760mm, áp suất cắt khuôn tối đa 320 tấn, tốc độ cắt khuôn lên đến 7.500 tờ/giờ và hệ thống 20 vùng gia nhiệt độc lập, E106Y hướng đến các dây chuyền sản xuất bao bì cần năng suất cao, khả năng vận hành liên tục và kiểm soát ổn định.

🚀 NĂNG SUẤT CAO – TỐI ƯU CHO SẢN XUẤT LIÊN TỤC

⚡ Tốc độ cắt khuôn tối đa 7.500 tờ/giờ, đáp ứng nhu cầu gia công số lượng lớn.

🔥 Tốc độ dập nóng tối đa 6.500 tờ/giờ.

✨ Tốc độ dập nổi laser và hình ảnh ba chiều tối đa 5.500 tờ/giờ.

🔄 Thiết kế hỗ trợ sản xuất liên tục 24/7, với các hệ thống giám sát và tự động hóa giúp hạn chế thời gian dừng máy trong quá trình vận hành.

🎨 DẬP NÓNG – DẬP NỔI – DẬP CHÌM – HÌNH ẢNH BA CHIỀU

🌟 E106Y không chỉ thực hiện cắt khuôn mà còn hỗ trợ nhiều phương pháp gia công hoàn thiện bề mặt.

🔥 Dập nổi bằng nhũ nóng với vùng dập tối đa 1040×740mm.

🔲 Hỗ trợ dập chìm và dập nổi theo yêu cầu sản phẩm.

💎 Hỗ trợ ứng dụng hình ảnh ba chiều và dập nổi nhiễu xạ, phù hợp với các thiết kế cần hiệu ứng cấu trúc phức tạp.

🔄 Có thể chuyển đổi nhanh giữa chế độ dập nóng bằng lá kim loại và cắt khuôn, giúp tăng tính linh hoạt khi triển khai nhiều loại sản phẩm.

🌡️ 20 VÙNG GIA NHIỆT ĐỘ ĐỘC LẬP

🔥 Hệ thống gia nhiệt được chia thành 20 vùng điều khiển độc lập, cho phép thiết lập nhiệt độ riêng biệt theo từng khu vực.

🎯 Độ chính xác điều khiển nhiệt độ đạt ±1℃, với phạm vi nhiệt độ từ 20℃ đến 200℃.

⚙️ Chức năng làm nóng sơ bộ giúp máy nhanh chóng đạt điều kiện vận hành cần thiết, đồng thời hệ thống có khả năng tự động tính toán lượng giấy bạc tiêu thụ.

💡 Cấu hình nhiều vùng nhiệt giúp kiểm soát quá trình dập nóng linh hoạt hơn, đặc biệt với các sản phẩm có vùng dập lớn.

📦 KHỔ GIẤY LỚN – XỬ LÝ NHIỀU LOẠI VẬT LIỆU

📐 E106Y hỗ trợ kích thước tờ từ 450×370mm đến 1060×760mm.

📄 Máy có thể gia công:

🟢 Bìa cứng 0,1–3mm

🟢 Giấy sóng ≤4mm

🟢 Bìa cứng trắng 90–2000g/m²

📏 Chiều rộng cắt khuôn tối đa 1045×745mm.

📏 Chiều rộng dập nóng tối đa 1040×740mm.

🏭 ỨNG DỤNG ĐA DẠNG TRONG GIA CÔNG BAO BÌ

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

📦 Hộp bìa cứng lượn sóng

🚬 Bao bì thuốc lá

🍷 Bao bì rượu

💎 Ngoài ra, khả năng dập nóng, dập chìm và xử lý hình ảnh ba chiều giúp máy đáp ứng nhiều yêu cầu hoàn thiện bao bì khác nhau.

⚙️ BỘ CẤP GIẤY – CẤP LIỆU NHANH VÀ ỔN ĐỊNH

📄 Đầu nạp giấy sử dụng 4 giác hút để hút giấy và 4 giác hút để đẩy giấy, hỗ trợ quá trình cấp giấy nhanh và ổn định.

📚 Thiết bị xếp giấy trước cho phép xếp chồng tối đa 1600mm, giúp duy trì cấp giấy liên tục.

🔎 Hệ thống phát hiện vị trí dẫn hướng phía trước bằng công tắc quang điện.

🎯 Hệ thống phát hiện vị trí dẫn hướng bên sử dụng cảm biến cơ học chính xác để xác định vị trí giấy.

💨 Bơm chân không Becker của Đức được sử dụng cho hệ thống cấp giấy.

🔄 Thanh dẫn giấy tích hợp dạng đẩy/kéo cho phép điều chỉnh linh hoạt theo trọng lượng giấy.

🔍 Hệ thống phát hiện tờ kép bằng cơ học giúp nhận biết tình trạng nhiều tờ giấy được cấp cùng lúc.

🛡️ Thiết bị bảo vệ quang điện giúp hạn chế nguy cơ người vận hành tiếp xúc với khu vực chuyển động.

🏗️ THÂN MÁY – GIA CÔNG CHÍNH XÁC, KẾT CẤU ỔN ĐỊNH

🔩 Năm chi tiết cốt lõi được gia công bằng máy gia công năm mặt hai trạm Mitsubishi.

💪 Các đồ gá thủy lực nhập khẩu giúp giảm biến dạng, với tổng dung sai được kiểm soát trong phạm vi ±0,01mm.

⚙️ Bộ phận chính sử dụng vật liệu cao cấp, kết hợp hệ thống truyền động bánh răng trục vít có hiệu suất cao, khả năng tự khóa và tỷ số truyền giảm lớn.

🔒 Khóa khí nén sử dụng xi lanh SMC để khóa khung khuôn và tấm đáy, hạn chế lỗi do thao tác khóa thủ công.

🔥 HỆ THỐNG DẬP NÓNG SERVO – ÁP SUẤT ĐẾN 550 TẤN

💪 Hệ thống servo Yaskawa điều khiển áp suất dập nóng lên đến 550 tấn.

🎯 Hệ thống điều khiển áp suất servo được điều chỉnh thông qua máy tính với độ chính xác 0,01mm.

🔒 Khóa khí nén giúp cố định khung khuôn trong quá trình làm việc.

🌡️ Kết hợp 20 vùng nhiệt độ, quạt kép và khung định hình dạng tổ ong tùy chọn.

🔄 Hệ thống cấp màng tiêu chuẩn gồm 3 trục dọc và 2 trục ngang, sử dụng servo Yaskawa độc lập.

📌 Khi cần, số trục cấp phôi dọc có thể tăng lên 6 trục.

🧻 QUẢN LÝ LÁ NHÔM – GIÁM SÁT VÀ THU HỒI TỰ ĐỘNG

🔎 Hệ thống phát hiện đứt lá nhôm có khả năng cảnh báo và dừng máy khi phát hiện sự cố.

📊 Hệ thống giám sát màng nhôm bằng máy tính cho phép thiết lập dữ liệu kéo màng và theo dõi trạng thái hoạt động theo thời gian thực.

⚠️ Khi chiều dài màng nhôm còn dưới 6m, hệ thống phát cảnh báo để người vận hành thay thế kịp thời.

♻️ Thiết bị cuộn lại lá nhôm 4 trục servo tự động thu hồi lá nhôm dập nóng để tái sử dụng.

🔄 Thiết bị tách và làm phẳng lá nhôm bằng khí nén hỗ trợ xử lý màng theo cả chiều dọc và chiều ngang, phù hợp với các vùng dập nóng lớn.

📦 Giá đỡ cuộn giấy bạc có bảng điều khiển riêng, cảm biến phát hiện đứt màng và cảnh báo chiều dài còn lại.

🖥️ GIAO DIỆN HMI – ĐIỀU KHIỂN TRỰC QUAN

🖥️ Trạm dập nóng được trang bị màn hình cảm ứng độ phân giải cao 19 inch.

🎛️ Các cài đặt và chức năng được điều khiển trực tiếp qua giao diện cảm ứng.

📱 Hệ thống HMI 15 inch & 10,4 inch hỗ trợ điều khiển cấp liệu, vận chuyển và dập nóng.

📊 Hệ thống quản lý dữ liệu sản xuất chuyên dụng giúp theo dõi và quản lý quá trình vận hành.

📦 THU GIẤY LIÊN TỤC – GIẢM GIÁN ĐOẠN

🔄 Cấu trúc thu gom giấy phụ trợ cho phép thu gom giấy liên tục mà không cần dừng máy.

💨 Chức năng thổi khí hai chiều giúp căn chỉnh giấy nhanh chóng.

📐 Cơ chế ép giấy phụ trợ bằng cơ khí hỗ trợ quá trình thu gom giấy.

🛡️ Hệ thống bảo vệ quang điện giúp hạn chế nguy cơ chân người vận hành bị kẹp bởi bệ nâng.

🔧 HỆ THỐNG TỰ ĐỘNG HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

⚙️ Bộ giới hạn mô-men xoắn tự động ngắt khi máy gặp sự cố, giúp hạn chế hư hỏng thêm cho hệ thống.

🔧 Hệ thống truyền động hộp số chia độ được tối ưu để hỗ trợ độ chính xác định vị.

💨 Nâng hạ tấm đáy bằng khí nén giúp đưa tấm đáy vào và ra thuận tiện hơn.

🛢️ Hệ thống bôi trơn và làm mát tự động cho bộ truyền động chính.

🔄 Bôi trơn xích và cam tự động, có thể cài đặt thời gian và lượng dầu.

🔒 Hệ thống ly hợp khí nén hỗ trợ phanh nhanh và vận hành ổn định.

🔎 Phát hiện giấy rơi bằng cảm biến quang điện giúp hạn chế nguy cơ hư hỏng thiết bị.

🛡️ Cửa an toàn khu vực cắt khuôn sử dụng kính acrylic trong suốt, hỗ trợ quan sát trạng thái hoạt động.

📋 THÔNG SỐ KỸ THUẬT MÁY E106Y

Hạng mục	Thông số
Loại máy	E106Y
Kích thước giấy	Tối thiểu 450×370mm – Tối đa 1060×760mm
Thông số kỹ thuật giấy	Bìa cứng: 0,1–3mm; Giấy sóng: ≤4mm; Bìa cứng trắng: 90–2000g/m²
Dòng sản phẩm Grip Blank	9–17mm
Chiều rộng cắt khuôn tối đa	1045×745mm
Chiều rộng dập nóng tối đa	1040×740mm
Áp suất cắt khuôn tối đa	320 tấn
Tốc độ cắt khuôn tối đa	7.500 tờ/giờ
Tốc độ dập nóng tối đa	6.500 tờ/giờ
Tốc độ dập nổi laser & hình ảnh ba chiều tối đa	5.500 tờ/giờ
Kích thước bên trong tấm cắt khuôn	1100×770mm
Đường kính lá vàng tối đa	Φ250mm
Độ chính xác cắt khuôn	≤±0,075mm
Khu vực gia nhiệt	20 vùng, 20–200℃
Chiều cao chồng giấy, bao gồm pallet	1550mm
Chiều cao chồng giấy khi giao hàng, bao gồm pallet	1350mm
Yêu cầu cung cấp khí	6/8 bar; 600 L/phút
Công suất động cơ chính	11kW
Công suất tổng tối đa	76kW
Tổng trọng lượng	20,5 tấn
Kích thước máy	6264×4350×2580mm

📞 E106Y – GIẢI PHÁP DẬP NÓNG VÀ CẮT KHUÔN CHO BAO BÌ GIẤY

Với khổ giấy lên đến 1060×760mm, áp suất cắt khuôn 320 tấn, tốc độ tối đa 7.500 tờ/giờ và hệ thống dập nóng 20 vùng nhiệt độc lập, E106Y được cấu hình cho các dây chuyền gia công bao bì cần xử lý nhiều công đoạn trên cùng một thiết bị.

👉 Liên hệ ngay để được tư vấn máy dập nóng và cắt khuôn E106Y, cấu hình và phương án phù hợp với nhu cầu sản xuất!
