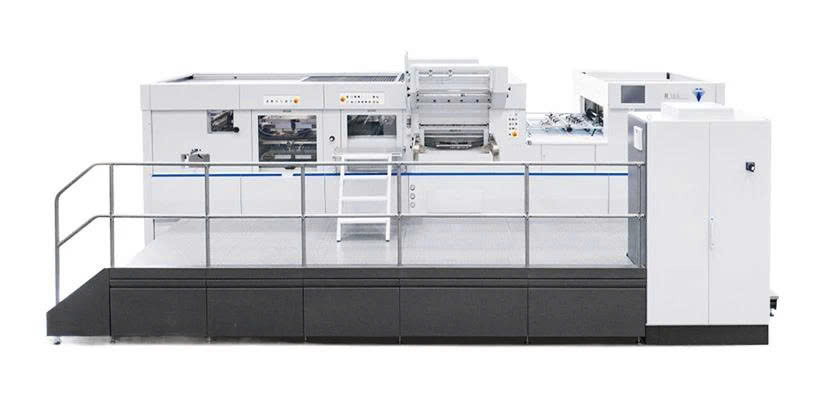

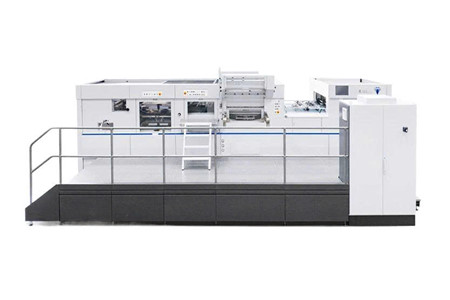

Máy dập nhũ nóng và cắt khuôn bán bóc R106YQ

MÁY DẬP NHŨ NÓNG VÀ CẮT KHUÔN BÁN BÓC R106YQ – TỐC ĐỘ 7.500 TỜ/GIỜ, DẬP NÓNG KHỔ LỚN

🔥 Máy dập nhũ nóng và cắt khuôn bán bóc R106YQ là dòng máy chuyên dụng cho gia công bao bì giấy, kết hợp dập nhũ nóng, dập nổi, dập chìm, hình ảnh ba chiều và cắt khuôn trên nhiều loại vật liệu.

Với khổ giấy tối đa 1060×760mm, lực cắt khuôn lên đến 320 tấn, tốc độ cắt khuôn tối đa 7.500 tờ/giờ cùng hệ thống 20 vùng nhiệt độ độc lập, R106YQ hướng đến các dây chuyền sản xuất cần tốc độ cao, khả năng xử lý linh hoạt và vận hành ổn định.

🚀 TỐC ĐỘ 7.500 TỜ/GIỜ – SẴN SÀNG CHO SẢN XUẤT LIÊN TỤC

⚡ R106YQ đạt tốc độ cắt khuôn tối đa 7.500 tờ/giờ, phù hợp với nhu cầu gia công số lượng lớn.

🔥 Tốc độ dập nóng tối đa đạt 6.500 tờ/giờ.

💎 Tốc độ dập nổi laser và hình ảnh ba chiều tối đa 5.500 tờ/giờ.

🔄 Máy được thiết kế cho khả năng sản xuất liên tục 24/7, hạn chế thời gian dừng do đứt màng nhôm theo thông tin cấu hình cung cấp.

✨ DẬP NHŨ NÓNG – DẬP NỔI – DẬP CHÌM – HÌNH ẢNH BA CHIỀU

🌟 R106YQ hỗ trợ nhiều phương pháp gia công hoàn thiện trên cùng một hệ thống:

🔥 Dập nhũ nóng

🔲 Dập nổi

⬇️ Dập chìm

💎 Dập hình ảnh ba chiều

🌈 Dập nhiễu xạ cho hình ảnh cấu trúc phức tạp

📐 Chiều rộng dập nóng tối đa đạt 1020×740mm, tạo không gian phù hợp cho các thiết kế dập nhũ trên diện tích lớn.

🔄 Máy hỗ trợ chuyển đổi giữa chế độ dập nhũ nóng và cắt khuôn, giúp linh hoạt khi thay đổi yêu cầu sản xuất.

🌡️ 20 VÙNG NHIỆT ĐỘ ĐỘC LẬP

🔥 Hệ thống gia nhiệt gồm 20 vùng nhiệt độ độc lập, cho phép điều chỉnh nhiệt riêng biệt theo từng khu vực.

🎯 Hệ thống dập nóng sử dụng linh kiện kiểm soát nhiệt độ nhập khẩu, với độ chính xác theo cấu hình hệ thống đạt ±1℃.

🌡️ Phạm vi nhiệt độ từ 20℃ đến 200℃.

⚙️ Chức năng làm nóng sơ bộ hỗ trợ tăng hiệu suất vận hành và tự động tính toán lượng giấy bạc tiêu thụ.

📐 KHỔ GIẤY LỚN – XỬ LÝ NHIỀU LOẠI GIẤY VÀ BÌA

📏 Kích thước giấy từ 450×370mm đến 1060×760mm.

📄 R106YQ hỗ trợ:

🟢 Bìa cứng 0,1–3mm

🟢 Giấy sóng ≤4mm

🟢 Bìa cứng trắng 90–2000g/m²

📐 Chiều rộng cắt khuôn tối đa 1045×745mm.

🔥 Chiều rộng dập nóng tối đa 1020×740mm.

📏 Vùng trống cầm nắm 9–17mm.

🏭 ỨNG DỤNG CỦA R106YQ

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

📦 Hộp bìa cứng lượn sóng

🚬 Bao bì thuốc lá

🍷 Bao bì rượu

💎 Sản phẩm bao bì cần dập nhũ, dập nổi hoặc hình ảnh ba chiều

⚙️ BỘ CẤP GIẤY – CẤP LIỆU NHANH VÀ ỔN ĐỊNH

📄 Đầu nạp giấy sử dụng 4 giác hút để hút giấy và 4 giác hút để đẩy giấy, hỗ trợ cấp giấy nhanh chóng.

📚 Thiết bị xếp chồng trước cho phép xếp giấy tối đa 1600mm, bao gồm cả khay, giúp duy trì hoạt động liên tục của bộ cấp liệu.

🔎 Hệ thống phát hiện vị trí dẫn hướng phía trước bằng công tắc quang điện.

🎯 Hệ thống phát hiện vị trí dẫn hướng bên giúp xác định giấy đã vào đúng vị trí hay chưa.

💨 Bơm chân không Becker nhập khẩu từ Đức.

🔄 Thanh dẫn giấy bên hông có thể chuyển đổi giữa chế độ đẩy/kéo, phù hợp với các loại giấy có trọng lượng khác nhau.

🔍 Hệ thống phát hiện tờ kép bằng cơ học giúp hạn chế tình trạng cấp nhiều tờ cùng lúc.

⚙️ Bộ ly hợp điện từ một điểm liên kết bộ cấp giấy, băng tải và bộ phận chính, thuận tiện cho việc thiết lập và kiểm tra.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC

🔩 Năm chi tiết cốt lõi được gia công bằng máy gia công năm mặt hai trạm Mitsubishi.

💪 Đồ gá thủy lực nhập khẩu giúp giảm biến dạng, với tổng dung sai được kiểm soát trong phạm vi ±0,01mm.

⚙️ Bộ phận chính sử dụng vật liệu cao cấp, kết hợp hệ thống truyền động bánh răng trục vít có hiệu suất cao và khả năng tự khóa.

🔒 Xi lanh khí nén SMC khóa khung khuôn và tấm đáy, hạn chế lỗi do thao tác thủ công.

🔥 HỆ THỐNG DẬP NÓNG SERVO YASKAWA

💪 Hệ thống servo Yaskawa điều khiển áp suất dập nóng lên đến 550 tấn.

🎯 Hệ thống điều khiển áp suất servo cho phép điều chỉnh thông qua máy tính với độ chính xác 0,01mm.

🔒 Khóa khí nén giúp cố định khung khuôn trong quá trình dập.

🌡️ Kết hợp hệ thống 20 vùng nhiệt độ, quạt kép và khung định hình dạng tổ ong tùy chọn.

🧻 CẤP MÀNG NHÔM 3 TRỤC DỌC + 2 TRỤC NGANG

🔄 Hệ thống tiêu chuẩn gồm 3 trục dọc và 2 trục ngang, sử dụng servo Yaskawa độc lập.

📐 Cấu hình cấp màng hỗ trợ cấp màng đồng thời trên toàn bộ chiều rộng máy.

⚙️ Khi cần, số trục cấp màng nhôm dọc có thể tăng lên 6 trục.

💎 Thiết bị tạo ảnh ba chiều hỗ trợ dập nóng chống làm giả bằng hình ảnh ba chiều với độ chính xác trong phạm vi ±0,2mm.

🧻 GIÁM SÁT VÀ THU HỒI LÁ NHÔM

🔎 Hệ thống giám sát màng nhôm bằng máy tính cho phép thiết lập dữ liệu kéo màng và hiển thị trạng thái hoạt động theo thời gian thực.

⚠️ Khi chiều dài màng nhôm nhỏ hơn 6m, hệ thống phát cảnh báo để người vận hành thay thế.

🛑 Bộ phát hiện đứt giấy nhôm có khả năng kích hoạt báo động và dừng máy khi phát hiện sự cố.

♻️ Thiết bị cuộn lại lá nhôm 3 trục servo tự động thu hồi lá nhôm dập nóng để tái sử dụng.

🖥️ HMI 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

🖥️ Trạm dập nóng được trang bị màn hình cảm ứng độ phân giải cao 19 inch.

🎛️ Các cài đặt và chức năng được điều khiển trực tiếp qua màn hình cảm ứng.

📱 Hệ thống HMI 15 inch & 10,4 inch hỗ trợ điều khiển cấp liệu, vận chuyển và dập nóng.

📊 Hệ thống chuyên dụng hỗ trợ quản lý dữ liệu sản xuất, giúp theo dõi quá trình vận hành thuận tiện hơn.

🛡️ HỆ THỐNG BẢO VỆ VÀ TỰ ĐỘNG HÓA

⚙️ Bộ giới hạn mô-men xoắn tự động ngắt khi máy gặp sự cố để bảo vệ hệ thống.

🔧 Hộp số chia độ được tối ưu nhằm hỗ trợ độ chính xác định vị và tuổi thọ thiết bị.

💨 Nâng hạ tấm khuôn cắt bằng khí nén giúp thao tác thuận tiện hơn.

🛢️ Hệ thống bôi trơn và làm mát tự động giúp duy trì trạng thái bôi trơn cho bộ truyền động chính.

🔄 Hệ thống bôi trơn xích tự động có thể thiết lập thời gian và lượng dầu.

🔎 Phát hiện giấy rơi bằng cảm biến quang điện giúp hạn chế nguy cơ hư hỏng tấm cắt.

🛡️ Cửa an toàn bằng acrylic trong suốt cho phép quan sát trạng thái hoạt động của khu vực máy.

📊 Chức năng ổn định áp suất được điều khiển bằng máy tính nhằm duy trì áp suất ổn định trong quá trình cắt khuôn.

📦 THU GIẤY LIÊN TỤC

🔄 Cấu trúc thu gom giấy phụ trợ cho phép thu gom giấy liên tục.

⚡ Hệ thống thu gom giấy phụ trợ kiểu cửa cuốn điện hỗ trợ ghép giấy nhanh và giảm cường độ thao tác.

💨 Chức năng thổi khí hai chiều giúp căn chỉnh giấy nhanh chóng.

🖌️ Chổi thu gom giấy phụ có thể điều chỉnh, hỗ trợ rút ngắn thời gian thao tác.

🛡️ Bảo vệ quang điện chống kẹp chân giúp tăng cường an toàn tại khu vực bệ nâng.

📋 THÔNG SỐ KỸ THUẬT R106YQ

Hạng mục	Thông số
Model	R106YQ
Kích thước giấy	Tối thiểu 450×370mm – Tối đa 1060×760mm
Thông số giấy	Bìa cứng: 0,1–3mm; Giấy sóng: ≤4mm; Bìa cứng trắng: 90–2000g/m²
Vùng trống cầm nắm	9–17mm
Chiều rộng cắt khuôn tối đa	1045×745mm
Chiều rộng dập nóng tối đa	1020×740mm
Áp suất cắt khuôn tối đa	320 tấn
Tốc độ cắt khuôn tối đa	7.500 tờ/giờ
Tốc độ dập nóng tối đa	6.500 tờ/giờ
Tốc độ dập nổi laser & hình ảnh ba chiều tối đa	5.500 tờ/giờ
Khu vực gia nhiệt	20 vùng, 20–200℃
Chiều cao chồng giấy	1550mm
Chiều cao chồng giấy	1400mm
Công suất động cơ chính	11kW
Công suất tối đa của máy	77kW
Tổng trọng lượng	22 tấn
Kích thước bên trong tấm cắt khuôn	1100×770mm
Kích thước tối đa lá vàng theo chiều dọc	Φ250mm
Yêu cầu nguồn khí	6–8 bar; 600 lít/phút
Độ chính xác cắt khuôn	≤±0,075mm
Độ chính xác dập nóng tiêu chuẩn	≤±0,075mm
Độ chính xác dập nóng định vị ba chiều	≤±0,20mm

📞 R106YQ – DẬP NHŨ NÓNG VÀ CẮT KHUÔN TRONG MỘT QUY TRÌNH

Với tốc độ cắt khuôn 7.500 tờ/giờ, dập nóng 6.500 tờ/giờ, 20 vùng gia nhiệt độc lập, vùng dập nóng đến 1020×740mm và hệ thống servo điều khiển áp suất, R106YQ đáp ứng nhiều yêu cầu gia công bao bì giấy từ dập nhũ đến dập nổi và hình ảnh ba chiều.

👉 Liên hệ ngay để được tư vấn máy dập nhũ nóng và cắt khuôn R106YQ, cấu hình và phương án phù hợp với dây chuyền sản xuất!
