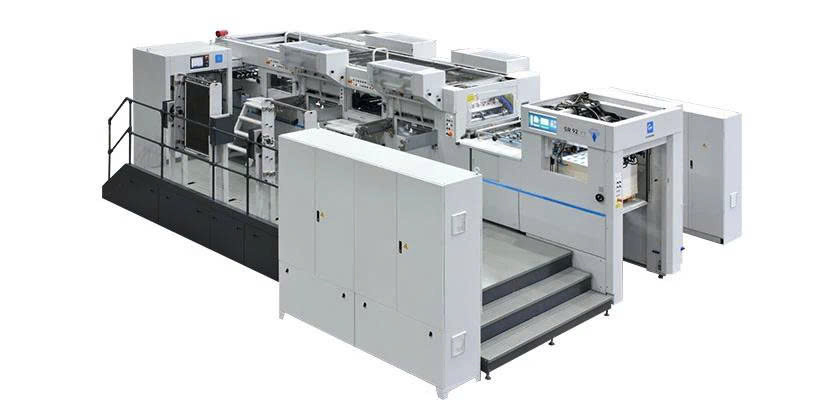

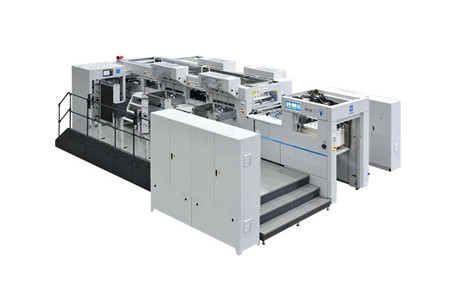

Máy dập nóng và cắt khuôn kép SR92YY

MÁY DẬP NÓNG VÀ CẮT KHUÔN KÉP SR92YY – CẤU HÌNH 2 ĐƠN VỊ, DẬP NÓNG ĐA TRỤC, CẮT KHUÔN TỐC ĐỘ 7.000 TỜ/GIỜ

SR92YY là dòng máy tích hợp dập nóng và cắt khuôn kép, được phát triển cho các dây chuyền gia công bao bì giấy và sản phẩm giấy yêu cầu tốc độ cao, độ chính xác ổn định và khả năng xử lý nhiều công đoạn trên cùng hệ thống.

Máy kết hợp hệ thống cấp giấy tự động, cắt khuôn, dập nóng, dập nổi ba chiều, định vị ảnh ba chiều cùng nhiều cơ cấu servo và điều khiển điện tử. Cấu hình 2 đơn vị giúp SR92YY hướng đến những dây chuyền cần xử lý liên tục với nhiều yêu cầu gia công khác nhau.

🔥 DẬP NÓNG – CẮT KHUÔN – DẬP NỔI TRÊN CÙNG HỆ THỐNG

SR92YY không chỉ đảm nhiệm công đoạn cắt khuôn mà còn tích hợp nhiều chức năng gia công dập nóng.

🔥 Dập nóng: tốc độ tối đa 6.500 tờ/giờ.

✂️ Cắt khuôn: tốc độ tối đa 7.000 tờ/giờ.

🌟 Dập nổi ba chiều: tốc độ tối đa 5.500 tờ/giờ.

🎯 Định vị ảnh ba chiều: độ chính xác đăng ký lên đến ≤±0,20mm theo thông số cung cấp.

⚙️ Dập nóng nhiều vùng: 20 vùng gia nhiệt độc lập.

🎞️ Cấp lá kim loại nhiều trục: hỗ trợ cấu hình tối đa 6 trục dọc và 2 trục ngang.

Nhờ đó, SR92YY có thể đáp ứng cả nhu cầu sản xuất cắt khuôn thông thường lẫn những đơn hàng cần hiệu ứng nhũ nóng, dập nổi và hình ảnh ba chiều.

⚡ CẤU HÌNH KÉP – TỐI ƯU CHO SẢN XUẤT CÔNG NGHIỆP

SR92YY được xây dựng theo cấu hình 2 đơn vị, với khả năng xử lý đồng bộ giữa phần cắt khuôn và dập nóng.

🏭 Áp suất cắt tối đa: 300 tấn cho mỗi đơn vị theo bảng thông số.

⚡ Công suất động cơ chính: 18,5kW.

🔌 Tổng công suất tối đa: 143kW.

📐 Kích thước tổng thể: 7.510 × 6.250 × 2.600mm.

⚖️ Tổng trọng lượng: 29 tấn.

Cấu trúc máy lớn, hệ thống truyền động đồng bộ và các cơ cấu servo được thiết kế phục vụ môi trường sản xuất liên tục.

📥 HỆ THỐNG CẤP GIẤY 4 GIÁC HÚT + 4 GIÁC DI CHUYỂN

Bộ cấp giấy của SR92YY được thiết kế để xử lý nhiều loại giấy với tốc độ cao.

📥 4 giác hút nâng + 4 giác hút di chuyển: đảm bảo quá trình cấp giấy nhanh và ổn định.

📚 Thiết bị nạp trước: hỗ trợ cấp liệu liên tục với chiều cao chồng giấy tối đa 1.600mm có tấm đỡ.

🚚 Ray dẫn hướng bộ cấp liệu: giúp người vận hành di chuyển chồng vật liệu đã chuẩn bị đến đúng vị trí một cách thuận tiện.

↔️ Cạnh bên có thể chuyển đổi kéo/đẩy: thích ứng với nhiều định dạng giấy khác nhau.

🔍 Tế bào quang điện định vị: được bố trí ở cạnh bên và phía trước, độ nhạy có thể điều chỉnh.

⏱️ Giảm tốc khi giấy đến gần khay phía trước: hỗ trợ định hướng giấy chính xác hơn.

🎛️ CẤP GIẤY THÔNG MINH – GIẢM NHĂN, GIẢM LỆCH

SR92YY tích hợp nhiều cơ cấu hỗ trợ kiểm soát giấy trong quá trình cấp liệu.

⚙️ Điều chỉnh tốc độ cấp giấy nhanh/chậm: phù hợp với nhiều độ dày giấy, hỗ trợ hạn chế nhăn và lệch hướng.

💨 Van điều chỉnh khí: điều chỉnh lưu lượng khí cho các loại giấy mỏng đặc biệt.

🌬️ Quạt thổi điện bên hông: tạo luồng khí phù hợp để hạn chế giấy mỏng bị xê dịch.

⬆️⬇️ Bàn cấp giấy điện: điều chỉnh thông số trên bảng điều khiển kỹ thuật số.

⚙️ Điều chỉnh vị trí bộ cấp liệu bằng điện: rút ngắn thời gian thay đổi sản phẩm.

🌀 Đai cấp giấy hút chân không phía dưới: giữ giấy bằng áp suất âm có thể điều chỉnh.

📑 Bàn cấp giấy tích hợp: hỗ trợ điều chỉnh con lăn giấy nhanh chóng.

📚 TỰ ĐỘNG ĐIỀU CHỈNH CHỒNG GIẤY

Một điểm đáng chú ý của SR92YY là khả năng hỗ trợ điều chỉnh vị trí chồng giấy.

↔️ Vị trí trái/phải của chồng giấy có thể tự động điều chỉnh.

📐 Khi chồng giấy bị nghiêng, động cơ có thể tự động điều chỉnh vị trí.

🎯 Đồng hồ đo phía trước được điều khiển bằng servo điện, thuận tiện cho việc tinh chỉnh.

Cơ chế này giúp giảm phụ thuộc vào thao tác điều chỉnh thủ công khi thay đổi sản phẩm.

🚚 BĂNG TẢI GIẤY – 6 TRỤC DẪN ĐỘNG PHÍA TRƯỚC

Hệ thống băng tải cấp liệu sử dụng:

⚙️ 6 trục dẫn động phía trước nhập khẩu

🔩 Tấm thép ngang của Đức

Cấu hình này hỗ trợ vận chuyển giấy phẳng, ổn định và trơn tru trong quá trình máy hoạt động ở tốc độ cao.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Năm khung lõi của máy được gia công bằng máy gia công 5 mặt Mitsubishi.

📐 Dung sai gia công: ±0,01mm.

💪 Kết cấu được tối ưu cho áp suất cắt khuôn 320 tấn theo phần mô tả kết cấu.

⚙️ Đế máy đúc nguyên khối giúp hạn chế biến dạng.

🔩 Khớp nối rãnh then lồi lõm hỗ trợ duy trì cân bằng thẳng đứng trong quá trình điều chỉnh.

Phần chính sử dụng cơ cấu truyền động trục vít hiệu suất cao và khả năng tự khóa, kết hợp hệ thống bôi trơn định lượng cho trục bên trong nhằm hỗ trợ giảm mài mòn.

🔒 KHÓA KHÍ NÉN SMC – KHÓA NHANH KHUNG KHUÔN

Khung khuôn được cố định bằng khóa khí nén sử dụng xi lanh SMC.

⚙️ Khóa tự động khung kẹp và tấm cắt.

🛡️ Hạn chế lỗi do khóa thủ công không đúng cách.

⚡ Tăng tốc quá trình lắp đặt và thiết lập khuôn.

Hệ thống định vị đường tâm giúp khung khuôn trên và dưới có thể lắp đặt nhanh chóng, với phương thức khóa không cần dụng cụ theo cấu hình máy.

🧱 THANH KẸP NHÔM HÀNG KHÔNG – ĐỘ PHẲNG ±0,05MM

SR92YY sử dụng thanh kẹp bằng nhôm hàng không vũ trụ.

📐 Độ phẳng: ±0,05mm

📏 Dung sai: ±0,25mm

🛠️ Miếng đệm kẹp của Nhật Bản được cung cấp với thời gian bảo hành 3 năm theo thông tin cấu hình.

Thiết kế thanh kẹp có khả năng điều chỉnh giúp người vận hành duy trì độ chính xác trong quá trình sản xuất.

💧 BÔI TRƠN TRUNG TÂM TỰ ĐỘNG

Hệ thống bôi trơn tập trung tự động phân phối dầu đến các bộ phận quan trọng.

💧 Tự động điều chỉnh lượng dầu cung cấp.

⚙️ Hỗ trợ giảm mài mòn.

🔧 Hạn chế thao tác bôi trơn thủ công.

⛓️ Hệ thống bôi trơn xích tự động hỗ trợ duy trì chuyển động ổn định trong quá trình vận hành.

⚙️ TRỤC TRUYỀN ĐỘNG – ĐỒNG BỘ Ở TỐC ĐỘ CAO

Các khớp nối được cân bằng chính xác giúp hệ thống truyền động vận hành ổn định.

🔄 Vận hành trơn tru.

⚙️ Tỷ số truyền được tối ưu.

🔗 Các bộ phận duy trì sự đồng bộ trong quá trình hoạt động tốc độ cao.

Đây là nền tảng quan trọng đối với hệ thống vừa thực hiện cắt khuôn vừa dập nóng trên cùng dây chuyền.

🌬️ CẤU TRÚC HÚT KHÍ ĐÁY – ỔN ĐỊNH GIẤY NHẸ

Hệ thống hút khí phía dưới sử dụng áp suất âm để hỗ trợ giữ ổn định giấy nhẹ.

📄 Giúp giấy được đưa ra gọn gàng.

🌬️ Hỗ trợ xử lý nhiều loại giấy.

⚡ Phù hợp với tốc độ vận hành cao.

🎞️ HỆ THỐNG TRỤC LÁ KIM LOẠI – GIẢM MA SÁT, GIẢM LÃNG PHÍ

SR92YY được trang bị nhiều cơ cấu chuyên dụng cho quá trình cấp và cuộn lá kim loại.

🎞️ Trục nổi khí thẳng đứng: hoạt động không tiếp xúc, hỗ trợ hạn chế mài mòn màng nhôm và giảm lãng phí vật liệu.

🔄 Trục cuộn màng kim loại nằm ngang: không cần khí nén, thuận tiện bảo trì và hỗ trợ vận chuyển màng với ma sát thấp.

🌀 Hai trục cuộn lá kim loại nằm ngang độc lập: giữ hai màng nhôm đồng đều để phục vụ các quy trình dập nóng nhiều màu và nhiều lớp.

🧹 6 chổi than cuộn giấy bạc: hỗ trợ quá trình cuộn lại lá nhôm ổn định ở tốc độ cao.

🔥 20 VÙNG GIA NHIỆT – KIỂM SOÁT ±1℃

Hệ thống dập nóng sử dụng 20 vùng gia nhiệt độc lập.

🌡️ Độ chính xác điều khiển: ±1℃.

🌡️ Phạm vi nhiệt độ: 20–200℃ theo bảng thông số; phần điều khiển chi tiết cung cấp phạm vi điều chỉnh 30–200℃.

⏱️ Thời gian gia nhiệt được cài đặt trước.

📊 Hệ thống tự động tính toán lượng giấy bạc tiêu thụ.

⚡ Thiết kế này hỗ trợ kiểm soát nhiệt độ chính xác hơn và hạn chế lãng phí năng lượng trong quá trình dập nóng.

🎯 TỰ ĐỘNG CĂN CHỈNH CẠNH

Cơ chế tự động nghiêng/căn chỉnh cạnh giúp duy trì sự thẳng hàng theo chiều ngang.

🎯 Căn chỉnh chính xác.

⚙️ Điều chỉnh thuận tiện.

⏱️ Hỗ trợ giảm thời gian dừng máy khi căn chỉnh.

📐 Cải thiện độ chính xác trong quá trình gia công.

🚨 12 CẢM BIẾN PHÁT HIỆN ĐỨT LÁ KIM LOẠI

SR92YY được trang bị tối đa 12 cảm biến phân bố đều để phát hiện tình trạng đứt lá nhôm.

🚨 Phát hiện sự cố toàn diện.

🛑 Hỗ trợ cảnh báo và xử lý nhanh khi xảy ra đứt lá.

📈 Góp phần duy trì sự ổn định của quá trình sản xuất.

Hệ thống cũng cho phép thiết lập cảnh báo chiều dài lá vàng còn lại. Khi chiều dài xuống dưới giá trị cài đặt, máy có thể cảnh báo và dừng theo cấu hình.

🌟 DẬP NÓNG ĐỊNH VỊ ẢNH BA CHIỀU

Giá đỡ lá kim loại có thể di chuyển để rút ngắn hành trình của lá kim loại.

🎯 Giảm tổn thất lực căng.

📐 Hỗ trợ cải thiện độ chính xác khi dập nóng ba chiều.

🖥️ Hệ thống định vị ảnh ba chiều sử dụng con trỏ quang điện tùy chỉnh nhập khẩu từ Đức theo cấu hình cung cấp.

Độ chính xác đăng ký ảnh ba chiều được công bố ở mức ≤±0,20mm.

🔥 6 TRỤC DỌC – DẬP NỔI BA CHIỀU ĐỒNG THỜI

SR92YY hỗ trợ cấu hình 6 bộ phận dập nổi ba chiều theo chiều dọc, có thể hoạt động đồng thời.

⚡ Dập nhiều khu vực cùng lúc.

⏱️ Rút ngắn chu kỳ sản xuất.

🎯 Tăng khả năng xử lý các thiết kế nhiều vị trí dập.

Ngoài ra, hệ thống cấp lá kim loại dọc có thể cấu hình tối đa 6 trục, điều khiển độc lập bằng servo Yaskawa của Nhật Bản.

🎞️ CẤP LÁ KIM LOẠI 2 TRỤC NGANG

Hai thiết bị đặt lá nhôm theo phương ngang được điều khiển độc lập bằng servo Yaskawa.

Cấu hình này phục vụ các ứng dụng cần:

🎨 Dập nóng nhiều màu.

🎞️ Dập nhiều lớp.

🎯 Định vị lá kim loại chính xác.

📐 ĐIỀU CHỈNH ĐIỆN TỬ PHÍA TRƯỚC

Phần điều chỉnh phía trước được điều khiển điện tử.

🖥️ Màn hình kép.

📏 Điều chỉnh chính xác đến từng milimet.

⚙️ Giảm sự phụ thuộc vào thao tác thủ công.

🎯 Hỗ trợ duy trì vị trí giấy ổn định khi thay đổi sản phẩm.

📦 CẤP VÀ GIAO GIẤY PHỤ TRỢ BẰNG ĐIỆN

Hệ thống cấp giấy phụ bằng điện tự động chuyển đổi cùng hệ thống cấp giấy chính.

📑 Hỗ trợ thu gom giấy ổn định.

↔️ Hạn chế lệch giấy.

🧹 Bàn chải điện giao giấy: điều chỉnh được độ cao và tốc độ, giúp làm phẳng nhiều loại giấy.

⚙️ Cơ cấu này kết nối với hệ thống cấp giấy để duy trì quá trình giao giấy ổn định, hạn chế kẹt giấy.

🖥️ BÀN KIỂM TRA MẪU HD 50 INCH

SR92YY được trang bị bàn quan sát mẫu HD 50 inch.

🔍 Quan sát mẫu.

📊 Đồng bộ dữ liệu thời gian thực.

⚙️ Hỗ trợ lấy mẫu.

🎛️ Cài đặt thông số.

📈 Giám sát quá trình sản xuất.

Thiết kế này giúp người vận hành thuận tiện hơn trong việc kiểm tra chất lượng và theo dõi quá trình dập nóng/cắt khuôn.

🛡️ MÀN CHẮN ÁNH SÁNG – HỆ THỐNG AN TOÀN PILZ

SR92YY tích hợp hệ thống an toàn cho khu vực vận hành.

🛡️ Màn chắn ánh sáng: giám sát khu vực làm việc và hỗ trợ dừng máy khi phát hiện nguy cơ.

🔒 Hệ thống điều khiển an toàn PILZ: theo thông tin cung cấp, mức điều khiển đáp ứng yêu cầu PLd của EU.

⚙️ Hỗ trợ nâng cao mức độ an toàn cho người vận hành và thiết bị.

⚡ HỆ THỐNG ĐIỆN – THƯƠNG HIỆU CÔNG NGHIỆP

Máy sử dụng các linh kiện điện và điều khiển từ nhiều thương hiệu công nghiệp:

⚡ EATON

⚡ LEUZE

⚡ SCHNEIDER

⚡ OMRON

⚡ SIEMENS

⚡ PILZ

⚡ YASKAWA

Hệ thống điều khiển dập nóng có quyền sở hữu trí tuệ độc lập, tích hợp chức năng định vị ảnh ba chiều và màn hình cảm ứng 18,5 inch.

Hệ thống điều khiển cắt khuôn cũng có quyền sở hữu trí tuệ độc lập, với màn hình cảm ứng máy tính công nghiệp 15 inch và 10,4 inch bố trí phía trước và phía sau máy.

🌐 KẾT NỐI MODBUS TCP/IP – SẴN SÀNG KẾT NỐI MES

SR92YY được trang bị giao tiếp MODBUS TCP/IP tiêu chuẩn.

🔗 Có thể kết nối với hệ thống MES của người dùng.

📊 Hỗ trợ thu thập dữ liệu sản xuất.

🖥️ Tạo nền tảng thuận lợi cho việc quản lý và giám sát dữ liệu máy.

📤 ĐƠN VỊ GIAO HÀNG – THU GIẤY ỔN ĐỊNH

Cụm giao hàng được thiết kế để duy trì quá trình thu và căn chỉnh giấy.

⚙️ Phanh dẫn giấy điều khiển bằng động cơ AC: hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch: điều khiển từng bộ phận tại khu vực giao hàng.

📦 Giá đỡ phụ trợ: hỗ trợ giao hàng liên tục.

↔️ Thiết bị khớp giấy hai chiều cơ học: giúp quá trình nhận giấy ổn định và trơn tru.

📊 THÔNG SỐ KỸ THUẬT SR92YY

Hạng mục	Thông số
Kích thước giấy tối thiểu	340 × 340mm
Kích thước giấy tối đa	920 × 650mm
Diện tích cắt tối đa	910 × 630mm
Diện tích dập nóng tối đa	900 × 600mm
Lề kẹp	9–17mm
Áp suất cắt tối đa	300 tấn – Đơn vị 1
Áp suất cắt tối đa	300 tấn – Đơn vị 2
Giấy bìa cứng	0,1–3mm
Giấy carton sóng	≤4mm
Giấy bìa cứng trắng	90–2000g/m²
Tốc độ cắt tối đa	7.000 cái/giờ
Tốc độ dập nóng tối đa	6.500 tờ/giờ
Tốc độ dập nổi ba chiều tối đa	5.500 tờ/giờ
Độ chính xác cắt khuôn	≤±0,075mm
Độ chính xác dập nóng tiêu chuẩn	≤±0,075mm
Độ chính xác đăng ký ảnh ba chiều	≤±0,20mm
Độ chính xác đăng ký lặp lại	≤±0,10mm
Khu vực gia nhiệt	20 vùng
Nhiệt độ gia nhiệt	20–200℃
Chiều cao đống cấp liệu	1.550mm
Chiều cao đống giao hàng	1.400mm
Công suất động cơ chính	18,5kW
Tổng công suất tối đa	143kW
Tổng trọng lượng	29 tấn
Kích thước tổng thể	7.510 × 6.250 × 2.600mm
Đường kính cuộn giấy bạc tối đa	Φ250mm chiều dọc / Φ200mm chiều ngang
Chiều rộng lá kim loại	20–920mm
Yêu cầu cung cấp khí	6–8 bar; 1.100 L/phút

🚀 SR92YY – CẤU HÌNH CHO DÂY CHUYỀN DẬP NÓNG VÀ CẮT KHUÔN CÔNG NGHIỆP

Từ cấp giấy 4 giác hút – 4 giác di chuyển, băng tải 6 trục, hệ thống servo Yaskawa, 20 vùng gia nhiệt, tối đa 6 trục dọc, định vị ảnh ba chiều, đến hệ thống an toàn PILZ và kết nối MODBUS TCP/IP, SR92YY được xây dựng như một hệ thống gia công tích hợp dành cho sản xuất bao bì và sản phẩm giấy quy mô công nghiệp.

Nếu bạn đang cần một cấu hình dập nóng + cắt khuôn kép, khổ giấy tối đa 920 × 650mm, tốc độ cắt khuôn đến 7.000 tờ/giờ và khả năng dập nóng đa trục, SR92YY là cấu hình đáng để đưa vào kế hoạch đầu tư dây chuyền.

📞 NHẬN TƯ VẤN MÁY SR92YY

Liên hệ để được tư vấn cấu hình SR92YY theo loại giấy, kích thước sản phẩm, yêu cầu cắt khuôn, dập nhũ nóng, dập nổi ba chiều và sản lượng thực tế của dây chuyền.
