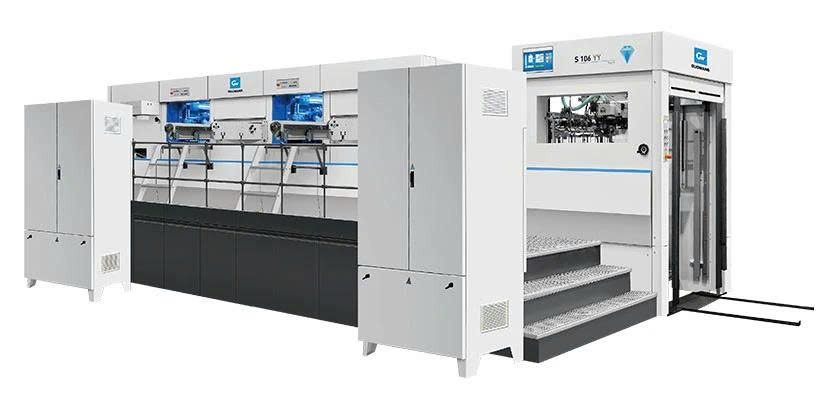

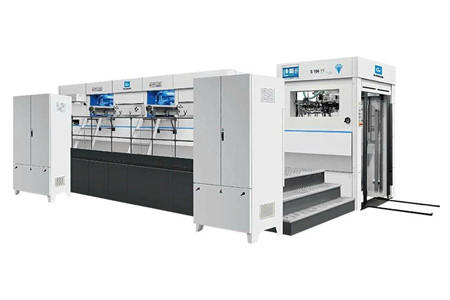

Máy dập nóng công nghiệp S106DYY

MÁY DẬP NÓNG CÔNG NGHIỆP S106DYY – CẤU HÌNH CÔNG SUẤT LỚN, DẬP NÓNG & DẬP NỔI 3D ĐA NĂNG

Máy dập nóng công nghiệp S106DYY là giải pháp gia công cao cấp dành cho ngành bao bì và sản phẩm giấy, kết hợp khả năng dập nóng, dập nổi, tạo hoa văn ba chiều và cắt khuôn trên cùng một hệ thống.

Với kết cấu máy nặng tới 42 tấn, lực cắt khuôn lên đến 550 tấn ở Đơn vị 1, hệ thống gia nhiệt 20 vùng độc lập, cấp giấy liên tục và khả năng xử lý 6 dập dọc + 6 dập ba chiều, S106DYY hướng đến những dây chuyền cần khả năng gia công mạnh, ổn định và linh hoạt trên nhiều loại vật liệu.

ỨNG DỤNG ĐA DẠNG TRONG NGÀNH BAO BÌ – GIẤY

S106DYY phù hợp với nhiều nhóm sản phẩm cần gia công dập nóng, dập nổi hoặc cắt khuôn:

📦 Hộp màu gấp gọn

📄 Gia công các sản phẩm giấy

🧱 Hộp bìa cứng, carton sóng

🍷 Bao bì thuốc lá và rượu

✨ Sản phẩm cần dập nóng, dập nổi và tạo hiệu ứng 3D

AN TOÀN TOÀN DIỆN – KIỂM SOÁT KHU VỰC NGUY HIỂM

S106DYY được tích hợp hệ thống giám sát an toàn nhằm hỗ trợ bảo vệ người vận hành và thiết bị trong quá trình máy hoạt động.

🛡️ Màn chắn ánh sáng an toàn giám sát khu vực nguy hiểm.

⚡ Khi phát hiện tình huống bất thường trong vùng bảo vệ, máy có thể dừng ngay lập tức để hạn chế nguy cơ xảy ra sự cố.

🔒 Hệ thống khóa khí nén SMC giúp cố định khung khuôn trên và dưới, hạn chế tổn thất do thao tác thủ công không đúng.

MỘT HỆ THỐNG – NHIỀU PHƯƠNG THỨC GIA CÔNG

Điểm nổi bật của S106DYY nằm ở khả năng kết hợp nhiều công đoạn gia công trên cùng một nền tảng.

🔥 Dập nóng: tạo hiệu ứng trang trí nổi bật trên sản phẩm.

🔷 Dập nổi: tạo chiều sâu và hình dạng nổi trên bề mặt.

🌀 Tạo hoa văn ba chiều: hỗ trợ các quy trình dập 3D.

✨ Dập nóng hiệu ứng nhiễu xạ: phù hợp với các hình ảnh và cấu trúc phức tạp.

🔧 Cắt khuôn: đáp ứng nhu cầu gia công sản phẩm giấy và bao bì theo khuôn.

Thiết kế chuyển đổi nhanh giữa dập nóng và cắt khuôn giúp mở rộng khả năng khai thác máy, cho phép doanh nghiệp linh hoạt tiếp nhận các đơn hàng gia công khác nhau.

HỆ THỐNG CẤP GIẤY 4 GIÁC HÚT + 4 GIÁC DI CHUYỂN

S106DYY sử dụng hệ thống cấp giấy tự phát triển với 4 giác hút nâng và 4 giác hút di chuyển, hướng đến khả năng cấp giấy ổn định với nhiều loại giấy khác nhau.

📌 Xếp giấy trước liên tục: hỗ trợ chiều cao chồng giấy tối đa 1600mm.

📌 Dẫn hướng bằng ray: giúp người vận hành đưa chồng vật liệu đã chuẩn bị đến vị trí cấp liệu thuận tiện và chính xác.

📌 Điều chỉnh lớp bên: có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp với nhiều định dạng giấy.

📌 Cảm biến quang điện: lớp bên và lớp phía trước được trang bị tế bào quang điện định vị, độ nhạy có thể điều chỉnh.

📌 Giảm tốc khi giấy đến gần khay phía trước: giúp kiểm soát hướng giấy chính xác hơn.

📌 Thép không gỉ Đức: hỗ trợ quá trình vận chuyển giấy trơn tru và nhanh chóng.

CẤP GIẤY CHÍNH – PHỤ, CHUYỂN ĐỔI LIÊN TỤC

Một ưu điểm đáng chú ý của S106DYY là khả năng chuyển đổi liên tục giữa bệ cấp giấy chính và phụ.

🔄 Trong quá trình sản xuất, hệ thống có thể chuyển đổi giữa hai bệ cấp giấy để giảm thời gian nạp giấy.

⏱️ Hạn chế thời gian chờ giữa các lần chuẩn bị vật liệu.

📈 Tạo điều kiện duy trì quá trình sản xuất liên tục và nâng cao hiệu quả khai thác thiết bị.

BĂNG TẢI 6 TRỤC DẪN ĐỘNG – VẬN CHUYỂN GIẤY ỔN ĐỊNH

Băng tải cấp giấy được trang bị:

⚙️ 6 trục dẫn động phía trước nhập khẩu

🇩🇪 Tấm thép ngang của Đức

Cấu hình này hỗ trợ quá trình đưa giấy vào máy theo hướng phẳng, ổn định và đồng bộ với các công đoạn phía sau.

THÂN MÁY ĐÚC CHÍNH XÁC – DUNG SAI ±0,01MM

Năm khung chính của S106DYY được thiết kế lại bởi đội ngũ kỹ sư Đức và Nhật Bản, sau đó gia công 5 mặt bằng máy Mitsubishi.

📐 Dung sai gia công: ±0,01mm

🏗️ Kết cấu thân máy được thiết kế cho hệ thống chịu lực lớn.

💪 Thông tin cấu hình thân máy cung cấp mức áp suất cắt khuôn 550–600 tấn, trong khi thông số kỹ thuật chi tiết của máy ghi 550 tấn cho Đơn vị 1 và 320 tấn cho Đơn vị 2.

ĐẾ MÁY ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG CAO

Đế máy sử dụng kết cấu đúc nguyên khối chống biến dạng, được thiết kế để chịu lực trong quá trình cắt khuôn.

🔩 Khớp nối rãnh then lồi lõm giúp duy trì cân bằng theo phương thẳng đứng khi điều chỉnh.

🎯 Khe hở có thể điều chỉnh hỗ trợ quá trình cắt khuôn chính xác.

TRUYỀN ĐỘNG TRỤC VÍT TỰ KHÓA – BÔI TRƠN ĐỊNH LƯỢNG TRUNG TÂM

Khung chính sử dụng vật liệu cao cấp kết hợp hệ thống truyền động trục vít tự khóa.

⚙️ Hiệu suất truyền động cao.

🔄 Tỷ số giảm tốc lớn.

🛢️ Hệ thống bôi trơn định lượng trung tâm giúp cung cấp dầu theo hệ thống và hỗ trợ giảm mài mòn trong quá trình vận hành.

THANH KẸP NHÔM HÀNG KHÔNG – KIỂM TRA BẰNG CMM

Thanh kẹp được chế tạo từ nhôm hàng không anot hóa cứng, với:

📏 Độ phẳng ±0,05mm

🔬 Kiểm tra bằng máy đo tọa độ CMM

🇯🇵 Đầu kẹp sản xuất tại Nhật Bản, tuổi thọ được cung cấp ở mức 3 năm.

Thiết kế này hướng đến khả năng duy trì độ ổn định của hệ thống kẹp trong quá trình gia công.

HỆ THỐNG TRUYỀN ĐỘNG MÔ-MEN XOẮN CAO

Trục truyền động sử dụng khớp nối cân bằng động, kết hợp truyền động mô-men xoắn cao.

⚙️ Hỗ trợ vận hành đồng bộ hai khối.

🔇 Giảm rung lắc trong quá trình hoạt động.

🔄 Duy trì chuyển động ổn định giữa các bộ phận truyền động.

GANG DẺO QT500-7 & TẤM THÀNH BÊN DÀY

Các tấm thành bên được thiết kế dày và chắc chắn, kết hợp bánh răng trục vít bằng gang dẻo QT500-7.

💪 Độ bền cơ học cao.

🏗️ Hỗ trợ kết cấu máy ổn định khi làm việc với lực cắt lớn.

GIỚI HẠN MÔ-MEN XOẮN – BẢO VỆ THANH KẸP

S106DYY được trang bị bộ giới hạn mô-men xoắn.

🛡️ Hỗ trợ bảo vệ thanh kẹp khi xảy ra va chạm thứ cấp.

⚙️ Giúp hệ thống vận hành an toàn và ổn định hơn trong quá trình sản xuất.

TRUYỀN ĐỘNG DÂY ĐAI – VẬN HÀNH ÊM ÁI

Máy sử dụng cơ cấu truyền động gián đoạn bằng dây đai nhập khẩu từ Đài Loan.

🔄 Chuyển động êm hơn so với truyền động xích truyền thống.

⚙️ Hỗ trợ quá trình vận hành ổn định trong các chu kỳ gia công liên tục.

BÔI TRƠN TỰ ĐỘNG CHO CAM VÀ XÍCH

Hệ thống bôi trơn tự động cung cấp dầu đồng đều và chính xác cho cam và xích.

🛢️ Giảm yêu cầu thao tác thủ công.

⚙️ Hỗ trợ duy trì trạng thái vận hành của các cơ cấu truyền động.

LY HỢP MIKI – LINH HOẠT ĐIỀU KHIỂN BĂNG TẢI

S106DYY áp dụng kiểu dáng Miki clutch cho hệ thống điều khiển băng tải.

🔄 Cho phép một máy hoạt động trong khi máy khác ở trạng thái chờ theo cấu hình hệ thống.

⚙️ Tăng tính linh hoạt trong tổ chức và điều khiển quá trình cấp – chuyển giấy.

VAN KHÍ CẤP LIỆU CHÍNH XÁC

Với các loại giấy mỏng hoặc vật liệu đặc biệt, lưu lượng khí cần được kiểm soát phù hợp.

💨 Bộ van khí cấp liệu cho phép điều chỉnh lưu lượng khí chính xác.

📄 Hỗ trợ giảm hiện tượng giấy nhăn, lệch hoặc gặp lỗi trong quá trình cấp liệu.

ĐIỀU CHỈNH HAI VỊ TRÍ CHO THANH KẸP

Hai vít định vị cho phép điều chỉnh nhanh thanh kẹp tại hai vị trí.

🎯 Độ chính xác điều chỉnh cao.

🔧 Thao tác thuận tiện khi thay đổi cấu hình sản xuất.

HỆ THỐNG DẬP NÓNG 20 VÙNG – PID OMRON ±1℃

S106DYY sử dụng hệ thống gia nhiệt được chia thành 20 vùng độc lập, kết hợp:

🌡️ Cảm biến nhiệt độ của Pháp

🎛️ Bộ điều khiển PID Omron

📐 Độ chính xác điều khiển được cung cấp ở mức ±1℃

🔥 Chức năng làm nóng trước.

🧮 Tự động tính toán lượng giấy bạc tiêu thụ.

Việc kiểm soát nhiệt độ theo từng vùng giúp hệ thống phù hợp với các quy trình dập nóng có yêu cầu kiểm soát nhiệt riêng trên từng khu vực.

6 DẬP DỌC + 6 DẬP BA CHIỀU – XỬ LÝ NHIỀU QUY TRÌNH

S106DYY được thiết kế để hỗ trợ 6 đường dập dọc và 6 đường dập ba chiều.

⚙️ Có thể xử lý đồng thời nhiều vị trí theo cấu hình.

🔷 Hỗ trợ các sản phẩm cần tạo hiệu ứng 3D.

🚀 Quy trình xử lý một bước giúp tận dụng khả năng của thiết bị cho nhiều dạng gia công.

HỆ THỐNG DẬP NÓNG VÀ CẤP MÀNG NHÔM LINH HOẠT

Hệ thống cấp màng nhôm được thiết kế cho cả hai đơn vị:

📌 Đơn vị 1: 3 con lăn dọc + 2 con lăn ngang, tùy chọn 4–6 con lăn theo hướng dọc.

📌 Đơn vị 2: 3 con lăn dọc + 2 con lăn ngang, tùy chọn 4–6 con lăn theo hướng dọc.

📏 Đường kính cuộn giấy bạc tối đa: Φ250mm theo chiều dọc / Φ200mm theo chiều ngang.

📐 Chiều rộng lá kim loại: 20–1060mm.

TỰ ĐỘNG QUẢN LÝ LÁ VÀNG – CẢNH BÁO KHI SẮP HẾT

Hệ thống có khả năng tính toán và mô phỏng lực kéo màng, giúp quá trình thiết lập lá vàng trực quan hơn.

🧮 Tự động tính toán lực kéo màng

📊 Theo dõi chiều dài lá đã sử dụng và còn lại.

⚠️ Có thể cài đặt chiều dài cảnh báo.

🛑 Khi chiều dài lá còn lại thấp hơn mức cài đặt, hệ thống có thể cảnh báo và dừng máy.

CẮT KHUÔN & DẬP NỔI – CẤP PHÔI ĐỒNG BỘ HAI HƯỚNG

Hệ thống cấp phôi đồng bộ theo chiều dọc và chiều ngang cho phép dập theo cả hai hướng.

📉 Hỗ trợ giảm lượng phôi sử dụng theo cấu hình gia công.

⏱️ Rút ngắn thời gian thay thế.

🎯 Bộ kẹp giấy có khả năng điều chỉnh để hỗ trợ định vị giấy chính xác.

GIÁ ĐỠ MÀNG THU GỌN – CÓ THỂ NÂNG CẤP THEO YÊU CẦU

Giá đỡ màng bọc có thể thu gọn, phù hợp với cuộn có đường kính tối đa:

📏 Φ250mm theo cấu hình tiêu chuẩn

📏 Có thể đạt Φ320mm theo yêu cầu khách hàng

Hệ thống đồng thời hỗ trợ điều chỉnh và mô phỏng lực kéo màng để thuận tiện hơn trong quá trình thiết lập.

MÀN HÌNH CẢM ỨNG 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 19 inch.

🖥️ Các thiết lập và chức năng được thao tác trực tiếp trên màn hình.

🎛️ Giao diện được phát triển theo đặc thù thiết bị.

📊 Hỗ trợ quản lý dữ liệu sản xuất.

⚡ Giúp người vận hành dễ dàng tiếp cận các chức năng điều khiển của máy.

ĐƠN VỊ GIAO GIẤY – DUY TRÌ QUÁ TRÌNH THU GOM ỔN ĐỊNH

Hệ thống giao hàng được thiết kế để kiểm soát giấy sau gia công.

⚙️ Phanh dẫn giấy điều khiển bằng động cơ AC: hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch: cho phép điều khiển từng bộ phận tại khu vực giao hàng.

📦 Giá đỡ phụ trợ: hỗ trợ quá trình giao giấy liên tục.

🛡️ Bảo vệ quang điện: tăng cường an toàn tại khu vực chuyển giao giấy.

THÔNG SỐ KỸ THUẬT MÁY S106DYY

Hạng mục	Thông số
Kích thước giấy tối thiểu	450 × 370mm
Kích thước giấy tối đa	1060 × 760mm
Diện tích cắt tối đa	1045 × 745mm
Diện tích dập nóng tối đa	1040 × 740mm
Mép kẹp	9–17mm
Áp suất cắt khuôn tối đa – Đơn vị 1	550 tấn
Áp suất cắt khuôn tối đa – Đơn vị 2	320 tấn
Giấy bìa cứng	0,1–3mm
Giấy carton sóng	≤4mm
Giấy bìa cứng trắng	90–2000g/m²
Tốc độ cắt khuôn tối đa	6500 tờ/giờ
Tốc độ dập nóng tối đa	5500 giây/giờ
Tốc độ dập nổi ba chiều tối đa	5000 cái/giờ
Độ chính xác cắt khuôn	≤±0,075mm
Độ chính xác dập nóng tiêu chuẩn	≤±0,075mm
Độ chính xác đăng ký ba chiều	≤±0,20mm
Độ chính xác đăng ký lặp lại	≤±0,10mm
Khu vực sưởi ấm	20 vùng, 20–200°C
Chiều cao chồng vật liệu cấp liệu	1600mm
Chiều cao chồng hàng khi giao	1350mm
Công suất động cơ chính	22kW
Tổng công suất tiêu thụ tối đa	145kW
Tổng trọng lượng	42 tấn
Kích thước tổng thể	8500 × 5400 × 2600mm
Yêu cầu cung cấp không khí	6/8 bar; 1100 L/phút
Đường kính cuộn giấy bạc tối đa	Φ250mm dọc / Φ200mm ngang
Chiều rộng lá kim loại	20–1060mm
Hệ thống cấp màng nhôm – Đơn vị 1	3 con lăn dọc + 2 con lăn ngang; tùy chọn 4–6 con lăn dọc
Hệ thống cấp màng nhôm – Đơn vị 2	3 con lăn dọc + 2 con lăn ngang; tùy chọn 4–6 con lăn dọc

GIẢI PHÁP DÀNH CHO DÂY CHUYỀN GIA CÔNG BAO BÌ CAO CẤP

S106DYY tập trung vào ba yếu tố quan trọng của một hệ thống dập nóng công nghiệp: khả năng chịu lực, khả năng gia công đa dạng và kiểm soát vận hành.

Từ cấp giấy liên tục, truyền động công suất lớn, kết cấu 42 tấn, gia nhiệt 20 vùng đến hệ thống dập dọc và dập 3D, máy được xây dựng cho những yêu cầu gia công bao bì và sản phẩm giấy có quy mô lớn.

📞 Liên hệ ngay để nhận cấu hình máy S106DYY, thông số lắp đặt và phương án phù hợp với sản phẩm của bạn.
