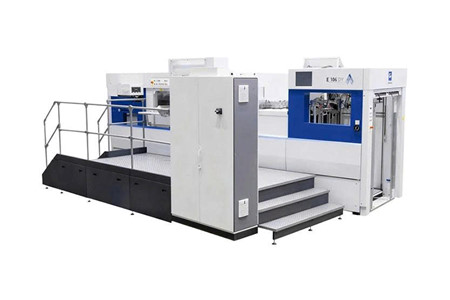

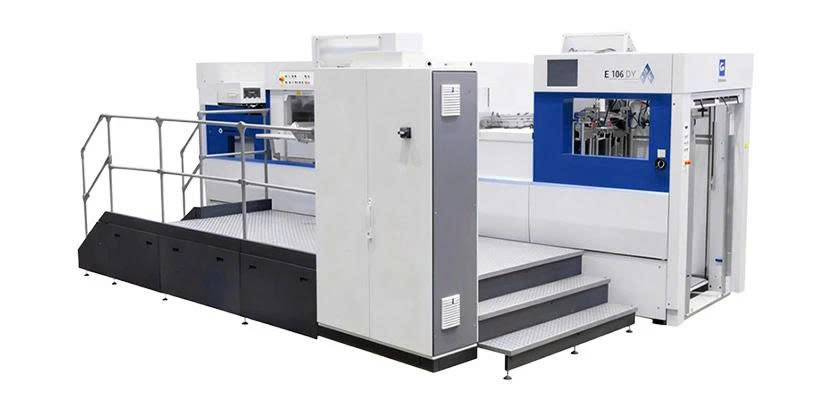

Máy dập nổi và cắt khuôn bằng nhôm nhiệt công suất lớn E106DY (lực ép nặng 600 tấn)

MÁY DẬP NỔI VÀ CẮT KHUÔN BẰNG NHÔM NHIỆT E106DY – LỰC ÉP 550 TẤN, DẬP NỔI SÂU, KHỔ LỚN

🔥 Máy dập nổi và cắt khuôn bằng nhôm nhiệt E106DY là dòng máy công suất lớn được thiết kế cho các ứng dụng dập nhũ nóng, dập nổi, dập nổi sâu, hình ảnh ba chiều và cắt khuôn trên nhiều loại giấy và bìa.

Điểm nổi bật của E106DY nằm ở áp suất cắt khuôn tối đa 550 tấn, kết hợp vùng dập nóng lên đến 1040×740mm, hệ thống 20 vùng gia nhiệt độc lập và khả năng vận hành với các ứng dụng yêu cầu lực ép cao như bao bì rượu vang, hộp cao cấp và sản phẩm giấy có hiệu ứng dập nổi mạnh.

💥 LỰC ÉP 550 TẤN – XỬ LÝ ỨNG DỤNG DẬP NỔI SÂU

🏗️ E106DY được trang bị áp suất cắt khuôn tối đa 550 tấn, phù hợp với những ứng dụng cần lực ép lớn.

🔲 Khả năng dập nổi sâu hỗ trợ xử lý các thiết kế yêu cầu độ nổi ba chiều mạnh, đặc biệt phù hợp với những sản phẩm bao bì cao cấp.

🍷 Máy được giới thiệu cho các ứng dụng như bao bì rượu vang, nơi yêu cầu hiệu ứng dập nổi rõ và lực ép cao.

🎯 Hệ thống điều khiển áp suất servo cho phép điều chỉnh thông qua máy tính với độ chính xác 0,01mm.

🔥 DẬP NHŨ NÓNG KHỔ LỚN – DẬP NỔI VÀ HÌNH ẢNH BA CHIỀU

✨ E106DY hỗ trợ nhiều phương pháp hoàn thiện bề mặt trên cùng một hệ thống:

🔥 Dập nhũ nóng

🔲 Dập nổi

💎 Ứng dụng hình ảnh ba chiều

🌟 Dập nổi sâu

📐 Vùng dập nóng tối đa đạt 1040×740mm, đáp ứng các thiết kế có diện tích dập lớn.

🔄 Cấu trúc dập nóng được tối ưu để thực hiện các ứng dụng dập nhũ trên diện tích rộng.

⚡ TỐC ĐỘ CAO – TỐI ƯU CHO DÂY CHUYỀN SẢN XUẤT

🚀 Tốc độ cắt khuôn tối đa đạt 6.000 tờ/giờ.

🔥 Tốc độ dập nóng tối đa 6.000 tờ/giờ.

💎 Tốc độ dập nổi laser và hình ảnh ba chiều tối đa 5.500 tờ/giờ.

🔄 Máy hỗ trợ chuyển đổi nhanh giữa chế độ dập nhũ nóng và cắt khuôn, giúp quá trình sản xuất linh hoạt hơn.

📄 KHỔ GIẤY LỚN – GIA CÔNG NHIỀU LOẠI VẬT LIỆU

📏 E106DY hỗ trợ kích thước giấy từ 450×370mm đến 1060×760mm.

📦 Phạm vi vật liệu gồm:

🟢 Bìa cứng 0,1–3mm

🟢 Giấy sóng ≤4mm

🟢 Bìa cứng trắng 90–2000g/m²

📐 Chiều rộng cắt khuôn tối đa 1045×745mm.

🔥 Chiều rộng dập nóng tối đa 1040×740mm.

🌡️ 20 VÙNG GIA NHIỆT – KIỂM SOÁT NHIỆT ĐỘ ĐỘC LẬP

🔥 Hệ thống dập nóng sử dụng 20 vùng gia nhiệt độc lập, cho phép điều chỉnh nhiệt độ riêng biệt theo từng khu vực.

🎯 Độ chính xác điều khiển nhiệt độ đạt ±1℃.

🌡️ Phạm vi nhiệt độ từ 20℃ đến 200℃.

⚙️ Chức năng làm nóng sơ bộ hỗ trợ tăng hiệu suất vận hành và tự động tính toán lượng giấy bạc tiêu thụ.

💨 Hệ thống quạt kép cùng các linh kiện kiểm soát nhiệt độ được sử dụng trong cụm dập nóng.

🧻 CẤP MÀNG NHÔM 3 TRỤC DỌC + 2 TRỤC NGANG

🔄 Hệ thống tiêu chuẩn gồm 3 trục dọc và 2 trục ngang, sử dụng các cơ cấu servo độc lập.

📐 Hệ thống cấp màng có khả năng cấp màng đồng thời trên toàn bộ chiều rộng máy, hỗ trợ nâng cao hiệu quả sử dụng màng nhôm.

⚙️ Khi cần, số trục cấp màng nhôm dọc có thể tăng lên 6 trục.

🔎 Hệ thống giám sát màng nhôm cho phép theo dõi trạng thái hoạt động theo thời gian thực.

⚠️ Khi chiều dài màng nhôm còn dưới 6m, hệ thống phát cảnh báo để người vận hành thay thế.

🛑 Chức năng phát hiện đứt lá nhôm có khả năng kích hoạt cảnh báo và dừng máy khi phát hiện sự cố.

♻️ Thiết bị cuộn lại lá nhôm 4 trục servo hỗ trợ thu hồi lá nhôm dập nóng để tái sử dụng.

🖥️ HMI 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

🖥️ Trạm dập nóng được trang bị màn hình cảm ứng độ phân giải cao 19 inch.

🎛️ Người vận hành có thể thực hiện các cài đặt và chức năng thông qua giao diện cảm ứng.

📱 Hệ thống HMI 15 inch & 10,4 inch hỗ trợ điều khiển cấp liệu, vận chuyển và dập nóng.

📊 Hệ thống chuyên dụng hỗ trợ quản lý dữ liệu sản xuất, giúp theo dõi quá trình vận hành thuận tiện hơn.

⚙️ BỘ CẤP GIẤY – CẤP LIỆU NHANH VÀ LIÊN TỤC

📄 Đầu nạp giấy sử dụng 4 giác hút hút giấy + 4 giác hút đẩy giấy, hỗ trợ cấp giấy ổn định.

📚 Thiết bị xếp chồng trước cho phép xếp giấy tối đa 1600mm, bao gồm cả khay.

🔎 Hệ thống phát hiện vị trí dẫn hướng phía trước bằng công tắc quang điện.

🎯 Hệ thống phát hiện vị trí dẫn hướng bên xác định chính xác vị trí giấy trước khi đưa vào khu vực gia công.

💨 Bơm chân không Becker nhập khẩu từ Đức.

🔄 Thanh dẫn giấy tích hợp dạng đẩy/kéo phù hợp với nhiều loại giấy có trọng lượng khác nhau.

🔍 Hệ thống phát hiện tờ kép bằng cơ học giúp hạn chế tình trạng cấp nhiều tờ cùng lúc.

🛡️ Thiết bị bảo vệ quang điện giúp tăng cường an toàn cho người vận hành.

🏗️ THÂN MÁY GIA CÔNG CHÍNH XÁC

🔩 Năm chi tiết cốt lõi được gia công bằng máy gia công năm mặt hai trạm Mitsubishi.

💪 Đồ gá thủy lực nhập khẩu giúp giảm thiểu biến dạng, với tổng dung sai được kiểm soát trong phạm vi ±0,01mm.

⚙️ Bộ phận chính sử dụng vật liệu cao cấp, kết hợp hệ thống truyền động bánh răng trục vít có hiệu suất cao và khả năng tự khóa.

🔒 Xi lanh khí nén SMC khóa khung khuôn và tấm đáy, hạn chế lỗi do thao tác thủ công.

🔧 HỆ THỐNG BẢO VỆ VÀ TỰ ĐỘNG HÓA

🛡️ Bộ giới hạn mô-men xoắn tự động ngắt khi xảy ra sự cố, giúp bảo vệ máy.

⚙️ Hệ thống truyền động hộp số chia độ được tối ưu để cải thiện độ chính xác định vị.

💨 Nâng hạ tấm đế dưới bằng khí nén giúp thao tác lắp đặt và tháo dỡ thuận tiện.

🛢️ Bôi trơn và làm mát tự động cho bộ truyền động chính.

🔄 Bôi trơn xích và trục cam tự động, có thể thiết lập thời gian và lượng dầu.

🌡️ Bộ làm mát dầu giúp giảm nhiệt độ dầu bôi trơn của bộ phận chính, hỗ trợ duy trì đặc tính bôi trơn.

🔎 Phát hiện giấy rơi bằng cảm biến quang điện giúp hạn chế nguy cơ hư hỏng.

🔒 Khóa nhanh hai chiều sử dụng xi lanh để hạn chế lỗi khi khóa tấm không hoàn toàn.

🛡️ Cửa an toàn khu vực cắt khuôn sử dụng acrylic trong suốt, hỗ trợ quan sát trạng thái hoạt động.

📊 Cảm biến bảo vệ áp suất theo dõi biến dạng của thiết bị theo thời gian thực.

📦 THU GIẤY LIÊN TỤC

🔄 Cấu trúc thu gom giấy phụ trợ cho phép thu gom giấy mà không cần dừng máy.

💨 Chức năng thổi khí hai chiều giúp căn chỉnh giấy nhanh chóng.

📐 Cơ cấu ép giấy phụ trợ bằng cơ khí hỗ trợ thu gom giấy ổn định.

🛡️ Bảo vệ quang điện chống kẹp chân giúp tăng cường an toàn tại khu vực bệ nâng.

📦 ỨNG DỤNG CỦA MÁY E106DY

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

📦 Hộp bìa cứng lượn sóng

🚬 Bao bì thuốc lá

🍷 Bao bì rượu

💎 Bao bì cao cấp cần dập nổi sâu, dập nhũ và hiệu ứng hình ảnh ba chiều

📋 THÔNG SỐ KỸ THUẬT E106DY

Hạng mục	Thông số
Model	E106DY
Kích thước giấy	Tối thiểu 450×370mm – Tối đa 1060×760mm
Thông số giấy	Bìa cứng: 0,1–3mm; Giấy sóng: ≤4mm; Bìa cứng trắng: 90–2000g/m²
Dòng sản phẩm Grip Blank	9–17mm
Chiều rộng cắt khuôn tối đa	1045×745mm
Chiều rộng dập nóng tối đa	1040×740mm
Áp suất cắt khuôn tối đa	550 tấn
Tốc độ cắt khuôn tối đa	6.000 tờ/giờ
Tốc độ dập nóng tối đa	6.000 tờ/giờ
Tốc độ dập nổi laser & hình ảnh ba chiều tối đa	5.500 tờ/giờ
Kích thước bên trong tấm cắt khuôn	1100×770mm
Đường kính lá vàng tối đa	Φ250mm
Độ chính xác cắt khuôn	≤±0,075mm
Khu vực gia nhiệt	20 vùng, 20–200℃
Chiều cao chồng giấy, bao gồm pallet	1550mm
Chiều cao chồng giấy khi giao hàng, bao gồm pallet	1350mm
Yêu cầu cung cấp khí	6/8 bar; 600 L/phút
Công suất động cơ chính	15kW
Công suất tổng tối đa	80kW
Tổng trọng lượng	23 tấn
Kích thước bên ngoài	6264×4350×2580mm

📞 E106DY – CẤU HÌNH CÔNG SUẤT LỚN CHO DẬP NHŨ VÀ CẮT KHUÔN

Với lực ép cắt khuôn 550 tấn, vùng dập nóng 1040×740mm, 20 vùng gia nhiệt và khả năng dập nổi sâu, E106DY hướng đến những dây chuyền gia công bao bì cần xử lý các sản phẩm có yêu cầu cao về lực ép và hiệu ứng hoàn thiện.

👉 Liên hệ ngay để được tư vấn máy E106DY và cấu hình phù hợp với nhu cầu gia công bao bì của bạn!
