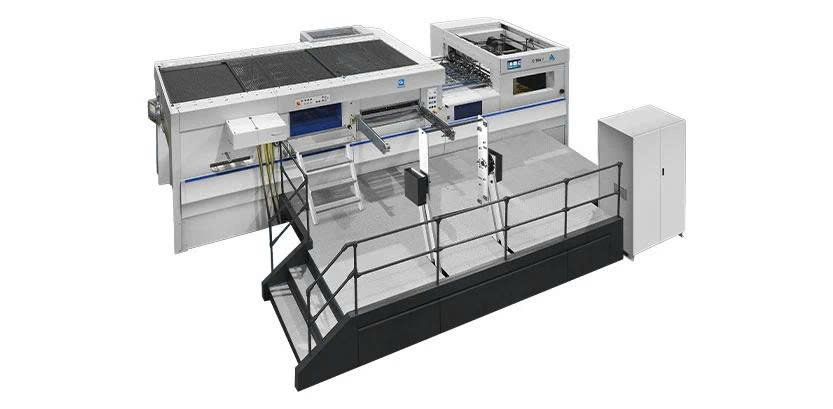

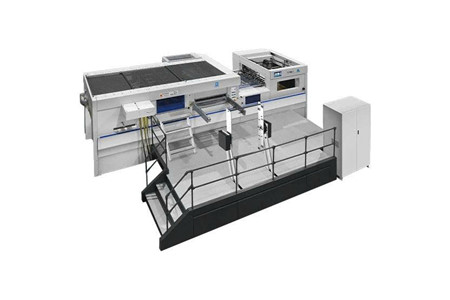

Máy dập nhũ nóng tự động C106Y

MÁY DẬP NHŨ NÓNG TỰ ĐỘNG C106Y – DẬP NÓNG, DẬP NỔI, CẮT KHUÔN TỐC ĐỘ CAO

Máy dập nhũ nóng tự động C106Y là giải pháp gia công chuyên nghiệp dành cho ngành bao bì giấy, hộp màu và các sản phẩm giấy cần tạo hiệu ứng bề mặt cao cấp.

Không chỉ thực hiện dập nhũ nóng, C106Y còn tích hợp khả năng dập nổi, tạo hoa văn ba chiều, hiệu ứng nhiễu xạ và cắt khuôn, kết hợp hệ thống cấp giấy tự động, kiểm soát nhiệt độ độc lập 20 vùng và hệ thống điều khiển HMI trực quan.

Với tốc độ cắt khuôn tối đa 7.500 tờ/giờ, tốc độ dập nóng tối đa 6.500 tờ/giờ và lực cắt khuôn tối đa 320 tấn, C106Y được thiết kế để đáp ứng các dây chuyền sản xuất bao bì cần năng suất cao và khả năng gia công đa dạng.

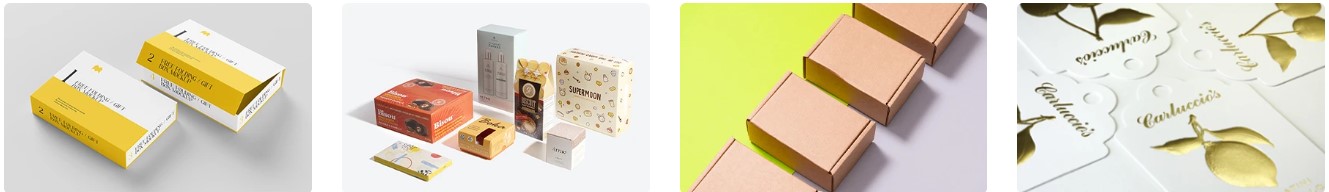

ỨNG DỤNG CỦA MÁY DẬP NHŨ NÓNG C106Y

📦 Hộp màu gấp gọn

📄 Gia công sản phẩm giấy

🏭 Hộp bìa cứng lượn sóng

🍷 Bao bì thuốc lá và rượu

✨ Máy hỗ trợ nhiều phương pháp hoàn thiện bề mặt như dập nóng, dập nổi và tạo hoa văn ba chiều trên nhiều loại vật liệu khác nhau.

🌈 Đặc biệt, cấu hình máy còn hỗ trợ dập nóng tạo hiệu ứng nhiễu xạ với những hình ảnh có cấu trúc phức tạp.

CẤU HÌNH TỰ ĐỘNG – HƯỚNG TỚI SẢN XUẤT LIÊN TỤC

⚡ C106Y được thiết kế để duy trì hoạt động ổn định trong quá trình sản xuất, hạn chế thời gian dừng do rách màng theo thông tin cung cấp.

🔧 Thiết kế công thái học giúp rút ngắn thời gian lắp đặt và chuyển đổi.

🔄 Quá trình chuyển đổi giữa dập nóng và cắt khuôn được tối ưu nhằm hạn chế gián đoạn do đứt màng nhôm.

📊 Hệ thống quản lý dữ liệu sản xuất chuyên dụng hỗ trợ thiết lập và theo dõi quá trình vận hành hiệu quả hơn.

20 VÙNG GIA NHIỆT ĐỘC LẬP

🔥 C106Y sử dụng 20 vùng gia nhiệt độc lập, cho phép từng khu vực được điều khiển riêng biệt.

🌡️ Phạm vi nhiệt độ theo thông số cung cấp: 20°C–200°C.

🎯 Hệ thống sử dụng linh kiện kiểm soát nhiệt độ nhập khẩu với độ chính xác được cung cấp ở mức ±1°C.

⏱️ Chức năng làm nóng sơ bộ giúp giảm thời gian chờ trước khi đưa máy vào sản xuất.

📊 Máy còn có khả năng tự động tính toán lượng giấy bạc tiêu thụ, hỗ trợ theo dõi vật tư trong quá trình dập nhũ.

GIAO DIỆN HMI 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

🖥️ Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 19 inch.

👆 Các cài đặt và chức năng được thực hiện trực tiếp trên màn hình, giúp thao tác thuận tiện hơn.

🎛️ Bên cạnh đó, máy được trang bị màn hình HMI 15 inch và 10,4 inch để điều khiển các bộ phận cấp liệu, vận chuyển và dập nóng.

HỆ THỐNG CẤP GIẤY 4 GIÁC HÚT + 4 GIÁC DI CHUYỂN

🚀 Bộ phận cấp giấy sử dụng 4 giác hút để nâng và 4 giác hút để di chuyển, tạo nên quá trình cấp giấy nhanh và ổn định.

📚 Thiết bị nạp trước hỗ trợ chiều cao chồng giấy tối đa 1.600mm, phục vụ quá trình cấp liệu liên tục.

🛤️ Cơ cấu dẫn hướng bằng ray giúp người vận hành đưa chồng vật liệu đã chuẩn bị vào vị trí cấp liệu thuận tiện và chính xác.

↔️ Các thanh dẫn hướng bên có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp với nhiều định dạng giấy.

👁️ Thanh dẫn hướng bên và phía trước được trang bị tế bào quang điện định vị với độ nhạy có thể điều chỉnh.

🐢 Khi giấy tiến gần đến khay giấy phía trước, tốc độ cấp giấy có thể giảm để hỗ trợ định hướng giấy chính xác hơn.

🇩🇪 Các chi tiết thép không gỉ của Đức hỗ trợ vận chuyển giấy trơn tru và nhanh chóng.

BĂNG TẢI GIẤY – 6 DÂY ĐAI TRUYỀN ĐỘNG

⚙️ Hệ thống vận chuyển sử dụng 6 dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

📄 Kết cấu này giúp phân bổ lực trong quá trình vận chuyển và hỗ trợ giấy đi phẳng, ổn định qua các công đoạn.

THÂN MÁY GIA CÔNG CHÍNH XÁC ±0,01MM

🏗️ Năm chi tiết cốt lõi được gia công trên máy gia công năm mặt hai trạm Mitsubishi.

🔩 Các đồ gá thủy lực nhập khẩu giúp giảm biến dạng trong quá trình gia công.

📐 Tổng dung sai được kiểm soát trong phạm vi ±0,01mm, tạo nền tảng cho độ ổn định của hệ thống khi vận hành.

TRUYỀN ĐỘNG CHÍNH – HIỆU SUẤT CAO, TỰ KHÓA

⚙️ Cụm truyền động chính sử dụng hệ thống bánh răng trục vít hiệu suất cao.

🔒 Khả năng tự khóa đáng tin cậy cùng tỷ số truyền giảm lớn giúp hệ thống truyền động phù hợp với yêu cầu gia công công nghiệp.

KHÓA KHÍ NÉN SMC – NHANH VÀ AN TOÀN

🔒 Xi lanh khí nén SMC tự động khóa khung khuôn và tấm đáy.

🛠️ Cơ cấu này giúp hạn chế việc lắp đặt không đúng cách và giảm nguy cơ tổn thất do thao tác thủ công.

HỆ THỐNG DẬP NÓNG SERVO YASKAWA

🔥 Hệ thống dập nóng sử dụng servo Yaskawa, điều khiển áp suất dập nóng lên đến 550 tấn theo thông tin cấu hình.

⚙️ Hệ thống kết hợp khóa khí nén, 20 vùng nhiệt độ, quạt kép và tùy chọn khung định hình dạng tổ ong.

🎯 Áp suất có thể được điều chỉnh nhanh thông qua màn hình cảm ứng của máy với độ chính xác điều chỉnh được cung cấp ở mức 0,01mm.

3 TRỤC DỌC + 2 TRỤC NGANG

⚙️ C106Y được trang bị cấu hình tiêu chuẩn 3 trục dọc và 2 trục ngang.

🎯 Các trục sử dụng servo Yaskawa độc lập, hỗ trợ điều khiển quá trình cấp màng nhôm.

⚠️ Hệ thống có cảnh báo thiếu màng và hỗ trợ hệ thống định vị ba chiều chính xác tùy chọn.

QUẢN LÝ MÀNG NHÔM THÔNG MINH

📏 Giá đỡ cuộn giấy bạc có bảng điều khiển riêng, thuận tiện trong quá trình thiết lập.

⚠️ Cảm biến phát hiện đứt màng giúp theo dõi tình trạng màng trong quá trình vận hành.

📊 Người vận hành có thể theo dõi chiều dài màng còn lại.

🔔 Có thể cài đặt cảnh báo chiều dài màng. Khi chiều dài còn lại thấp hơn giá trị đã thiết lập, máy có thể phát cảnh báo và dừng theo cấu hình.

🎯 Hệ thống còn có khả năng tự động tính toán và mô phỏng lực kéo màng, giúp quá trình thiết lập màng trực quan hơn.

TỦ CUỘN GIẤY BẠC DẬP NHŨ

🔄 Cấu hình tiêu chuẩn sử dụng 3 trục cuốn màng phim.

⚙️ Tùy chọn nâng cấp máy cuộn màng servo 6 trục WFR-280.

🖥️ Cụm WFR-280 đi kèm màn hình cảm ứng 10,4 inch, hỗ trợ kiểm soát quá trình cuộn màng.

HMI THÔNG MINH – THEO DÕI TOÀN BỘ QUÁ TRÌNH

🖥️ Hệ thống HMI 15 inch & 10,4 inch hỗ trợ điều khiển:

📌 Cấp liệu

📌 Vận chuyển giấy

📌 Dập nóng

📌 Các thiết lập vận hành liên quan

♻️ Theo thông tin cung cấp, tùy chọn làm nóng trước có thể giảm 50% lượng giấy bạc thừa, đồng thời rút ngắn thời gian chờ.

ĐƠN VỊ GIAO HÀNG TỰ ĐỘNG

📤 Phanh dẫn giấy điều khiển bằng động cơ AC hỗ trợ thu gom và căn chỉnh giấy.

🖥️ Màn hình cảm ứng 10,4 inch tại bộ phận giao hàng cho phép điều khiển các chức năng của máy.

📦 Giá đỡ phụ trợ hỗ trợ quá trình giao hàng không bị gián đoạn.

↔️ Thiết bị khớp giấy hai chiều cơ học giúp quá trình nhận giấy ổn định và trơn tru.

🔄 Hệ thống giao hàng còn hỗ trợ hạ chồng tự động liên tục, đi kèm bộ phận chèn nhãn.

➕ Băng tải và thiết bị chống tĩnh điện có thể được lựa chọn tùy cấu hình.

THÔNG SỐ KỸ THUẬT MÁY C106Y

Hạng mục	Thông số
Model	C106Y
Kích thước giấy	Tối thiểu 450×370mm – Tối đa 1060×760mm
Giấy bìa cứng	0,1–3mm
Giấy sóng	≤4mm
Giấy bìa trắng	90–2000g/m²
Mép kẹp	9–17mm
Diện tích cắt tối đa	1045×745mm
Diện tích dập nóng tối đa	1040×740mm
Áp suất cắt khuôn tối đa	320 tấn
Tốc độ cắt khuôn tối đa	7500 tờ/giờ
Tốc độ dập nóng tối đa	6500 tờ/giờ
Tốc độ dập nổi/khắc laser tối đa	5500 tờ/giờ
Kích thước bên trong rãnh cắt khuôn	1100×770mm
Đường kính cuộn giấy bạc tối đa	Φ250mm
Độ chính xác cắt khuôn	≤±0,075mm
Khu vực gia nhiệt	20 vùng, 20°C–200°C
Chiều cao chồng vật liệu cấp liệu	1550mm, bao gồm pallet
Chiều cao chồng hàng khi giao	1350mm, bao gồm pallet
Yêu cầu khí nén	6–8 bar; 600 L/phút
Công suất động cơ chính	11kW
Tổng công suất tối đa	76kW
Tổng trọng lượng	20,5 tấn
Kích thước tổng thể	6264×4350×2580mm

C106Y – DẬP NHŨ, DẬP NỔI VÀ CẮT KHUÔN TRÊN MỘT NỀN TẢNG TỰ ĐỘNG

Với 20 vùng gia nhiệt độc lập, tốc độ cắt khuôn đến 7.500 tờ/giờ, tốc độ dập nóng đến 6.500 tờ/giờ, lực cắt khuôn 320 tấn cùng hệ thống cấp giấy tự động và quản lý màng nhôm, C106Y hướng đến các dây chuyền gia công bao bì giấy cần tốc độ, tính linh hoạt và khả năng tạo hiệu ứng hoàn thiện đa dạng.

📞 Liên hệ để được tư vấn cấu hình C106Y phù hợp với khổ giấy, vật liệu và nhu cầu sản xuất thực tế.
