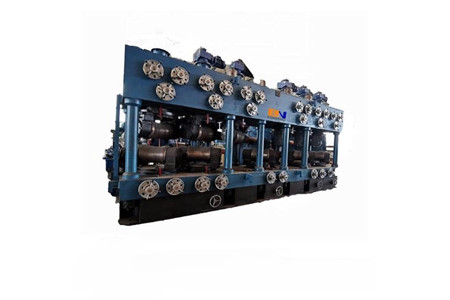

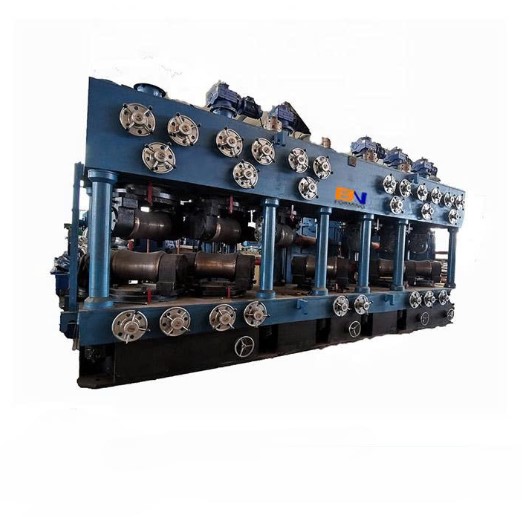

Máy nắn thẳng ống thép 11 cuộn BNF-YGJ100I

MÁY NẮN THẲNG ỐNG THÉP 11 CUỘN BNF-YGJ100I – NẮN ỐNG ĐƯỜNG KÍNH LỚN, ĐỘ CHÍNH XÁC CAO, VẬN HÀNH ỔN ĐỊNH

Với những loại ống thép có đường kính lớn, thành ống dày và độ cong ban đầu đáng kể, việc nắn thẳng đòi hỏi một hệ thống đủ mạnh, đủ ổn định và có khả năng kiểm soát lực tác động chính xác.

Máy nắn thẳng ống thép 11 cuộn BNF-YGJ100I được thiết kế cho phạm vi ống Φ40–Φ100mm, độ dày thành ống 2–12,5mm, kết hợp hệ thống 11 con lăn bố trí 2-2-2-2-2-1 để tạo lực nắn liên tục trên phôi.

Đây là cấu hình hướng đến những dây chuyền cần xử lý ống thép lớn với tốc độ nắn 30m/phút và độ chính xác nắn thẳng ≤0,8mm/m.

🔩 11 CON LĂN – TẠO LỰC NẮN LIÊN TỤC TRÊN ỐNG

Điểm nổi bật của BNF-YGJ100I nằm ngay ở cấu hình 11 con lăn nắn, được bố trí theo dạng 2-2-2-2-2-1.

⚙️ Nhiều cụm con lăn liên tiếp tạo ra quá trình tác động liên tục lên ống khi đi qua máy, phù hợp với yêu cầu nắn thẳng ống có đường kính lớn và thành ống dày.

📐 Hệ thống con lăn có đường kính Φ220mm, chiều dài thân con lăn 330mm, khoảng cách con lăn 600mm.

📏 XỬ LÝ ỐNG Φ40 ĐẾN Φ100MM

BNF-YGJ100I được thiết kế cho phạm vi đường kính ống từ Φ40 đến Φ100mm.

💪 Với độ dày ống từ 2–12,5mm, máy có thể đáp ứng nhiều quy cách ống thép trong cùng một hệ thống.

Đặc biệt, năng suất giới hạn của thép được công bố ở mức 490N/mm², phù hợp với yêu cầu xử lý các loại ống có độ bền cao.

🎯 ĐỘ CHÍNH XÁC NẮN THẲNG ≤ 0,8MM/M

Trong gia công ống, độ thẳng sau nắn là yếu tố quan trọng để đảm bảo chất lượng sản phẩm và thuận lợi cho các công đoạn tiếp theo.

📐 BNF-YGJ100I đạt độ chính xác nắn thẳng ≤0,8mm/m theo thông số công bố.

Máy đồng thời cho phép độ cong trước khi nắn lên đến ≤30mm/m, giúp mở rộng khả năng xử lý đối với những phôi ống có độ cong ban đầu đáng kể.

⚡ TỐC ĐỘ NẮN 30M/PHÚT

Không chỉ tập trung vào khả năng nắn, BNF-YGJ100I còn được thiết kế cho năng suất làm việc cao với tốc độ nắn đạt 30m/phút.

🚀 Đây là tốc độ phù hợp với các dây chuyền cần xử lý liên tục số lượng lớn ống thép, giúp duy trì nhịp sản xuất ổn định trong quá trình vận hành.

⚙️ GÓC CON LĂN ĐIỀU CHỈNH 27–30°

Hệ thống con lăn có phạm vi điều chỉnh góc từ 27–30°.

🔧 Khả năng điều chỉnh này cho phép thiết lập cấu hình con lăn theo yêu cầu nắn của máy trong phạm vi thiết kế, hỗ trợ quá trình kiểm soát lực tác động lên ống.

💪 ĐỘNG CƠ CHÍNH 45KW – NỀN TẢNG CHO HỆ THỐNG NẮN CÔNG SUẤT LỚN

BNF-YGJ100I sử dụng động cơ chính Y280S-6, công suất 45kW, tốc độ 980 vòng/phút.

🔥 Công suất động cơ lớn đáp ứng yêu cầu vận hành hệ thống con lăn khi xử lý các loại ống có đường kính và độ dày đáng kể.

Bên cạnh đó, máy sử dụng hệ thống động cơ nâng Y90L-6, gồm 5 × 1,1kW, tốc độ 1000 vòng/phút.

🏗️ CẤU HÌNH MÁY LỚN, PHÙ HỢP DÂY CHUYỀN CÔNG NGHIỆP

Với kích thước 7535 × 2985 × 2310mm và trọng lượng lên đến 24.000kg, BNF-YGJ100I thuộc nhóm thiết bị nắn thẳng công nghiệp có kết cấu lớn.

🏭 Khối lượng máy cao tạo nên một nền tảng vững chắc cho hệ thống trong quá trình vận hành, phù hợp với môi trường sản xuất công nghiệp yêu cầu xử lý ống thép liên tục.

📋 THÔNG SỐ KỸ THUẬT MÁY BNF-YGJ100I

Thông số	Dữ liệu
Model	BNF-YGJ100I
Phạm vi đường kính ống nắn thẳng	Φ40–Φ100mm
Độ dày ống	2–12,5mm
Năng suất giới hạn của thép	490N/mm²
Đường kính con lăn nắn	Φ220mm
Chiều dài thân con lăn	330mm
Khoảng cách con lăn	600mm
Phạm vi điều chỉnh góc con lăn	27–30°
Tốc độ nắn thẳng	30m/phút
Độ chính xác nắn thẳng	≤0,8mm/m
Cho phép cong trước khi nắn	≤30mm/m
Model động cơ chính	Y280S-6
Công suất động cơ chính	45kW
Tốc độ động cơ chính	980 vòng/phút
Model động cơ nâng	Y90L-6
Công suất động cơ nâng	5 × 1,1kW
Tốc độ động cơ nâng	1000 vòng/phút
Bố trí con lăn	2-2-2-2-2-1
Kích thước máy	7535 × 2985 × 2310mm
Trọng lượng máy	24.000kg

📞 BNF-YGJ100I – GIẢI PHÁP NẮN THẲNG CHO ỐNG THÉP ĐƯỜNG KÍNH LỚN

Nếu doanh nghiệp đang tìm kiếm thiết bị có khả năng xử lý ống Φ40–Φ100mm, thành dày 2–12,5mm, tốc độ nắn 30m/phút và độ chính xác ≤0,8mm/m, BNF-YGJ100I mang đến một cấu hình chuyên dụng với 11 con lăn nắn và động cơ chính 45kW.

📲 Liên hệ ngay với chúng tôi để được tư vấn cấu hình máy, điều kiện lắp đặt và phương án ứng dụng BNF-YGJ100I phù hợp với dây chuyền sản xuất của doanh nghiệp.
