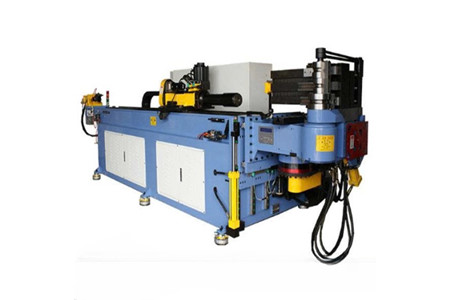

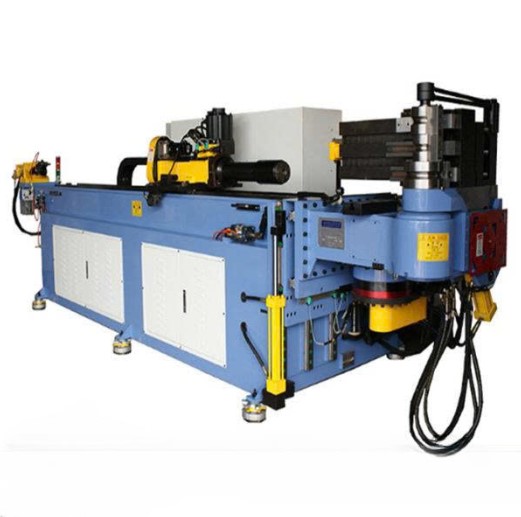

Máy uốn ống ERMAK CNC Model DW-75CNC 2A-2S

MÁY UỐN ỐNG ERMAK CNC DW-75CNC 2A-2S – UỐN ỐNG ĐƯỜNG KÍNH LỚN, CNC CHÍNH XÁC, VẬN HÀNH ỔN ĐỊNH

Khi gia công các loại ống có đường kính lớn, yêu cầu đặt ra không chỉ là uốn được ống, mà còn phải đảm bảo lực uốn ổn định, chuyển động chính xác và máy đủ chắc chắn để làm việc trong thời gian dài.

ERMAK CNC DW-75CNC 2A-2S được thiết kế cho nhóm nhu cầu này, với khả năng uốn tối đa ống carbon Ø75 × 5mm và ống inox Ø62 × 3,0mm. Hệ thống CNC, servo Mitsubishi và thủy lực được kết hợp để kiểm soát các chuyển động trong quá trình uốn, hướng đến năng suất cao và độ ổn định trong sản xuất.

🔩 UỐN ỐNG CARBON ĐẾN Ø75 × 5MM – XỬ LÝ ỐNG ĐƯỜNG KÍNH LỚN

Điểm nổi bật đầu tiên của DW-75CNC nằm ở khả năng xử lý các loại ống có kích thước lớn:

🔧 Ống carbon tối đa: Ø75 × 5mm

🔧 Ống inox tối đa: Ø62 × 3,0mm

📐 Bán kính uốn: R350mm

📐 Góc uốn tối đa: 190°

📏 Chiều dài lõi: 2850mm

📏 Chiều dài ống: 2800mm

Cấu hình này mở rộng phạm vi gia công so với các dòng máy uốn ống cỡ nhỏ, phù hợp với những chi tiết yêu cầu đường kính ống lớn và chiều dài gia công đáng kể.

🤖 ĐIỀU KHIỂN HOÀN TOÀN TỰ ĐỘNG BẰNG CNC

DW-75CNC được điều khiển hoàn toàn tự động thông qua máy tính, giúp người vận hành chủ động thiết lập và kiểm soát chương trình gia công.

⚙️ Trục cấp phôi và trục truyền dẫn sử dụng động cơ servo, hỗ trợ kiểm soát chính xác vị trí và chuyển động của ống.

🎯 Độ chính xác nạp nguyên liệu đạt ±0,1mm, giúp quá trình cấp phôi được kiểm soát ổn định trong từng chu trình.

Hệ thống điều khiển sử dụng CNC Control của Nhật Bản, kết hợp hệ thống điều khiển thủy lực bằng van điện tử Nhật Bản.

⚡ TỐC ĐỘ UỐN CAO – ĐẨY NHANH NHỊP SẢN XUẤT

Dù được thiết kế để xử lý ống có kích thước lớn, DW-75CNC vẫn được trang bị tốc độ chuyển động cao:

⚡ Tốc độ uốn góc: 55°/giây

⚡ Tốc độ xoay trục khuỷu: 160°/giây

⚡ Tốc độ đẩy ống: 900mm/giây

Sự phối hợp giữa tốc độ uốn, tốc độ xoay và tốc độ cấp phôi giúp rút ngắn thời gian thực hiện chu trình, đặc biệt hữu ích khi máy được đưa vào sản xuất liên tục.

🎯 ĐỘ CHÍNH XÁC UỐN ±0,1° – KIỂM SOÁT HÌNH DẠNG ỔN ĐỊNH

Với những chi tiết ống lớn, việc duy trì chính xác góc uốn là yếu tố quan trọng để đảm bảo sự đồng nhất giữa các sản phẩm.

ERMAK DW-75CNC được công bố với:

🎯 Độ chính xác uốn: ±0,1°

🎯 Độ chính xác nạp nguyên liệu: ±0,1mm

Kết hợp với hệ thống servo điều khiển các trục chuyển động, máy hỗ trợ kiểm soát chính xác vị trí cấp phôi và góc uốn theo chương trình.

⚙️ SERVO MITSUBISHI – NỀN TẢNG CHO CÁC CHUYỂN ĐỘNG CHÍNH

Các trục chính của máy sử dụng động cơ servo Mitsubishi – Nhật Bản với công suất:

🔧 Servo nạp nguyên liệu: 2,0kW

🔧 Servo trục uốn góc: 1,5kW

🔧 Servo trục khuỷu: 7,5kW

Cấu hình servo công suất lớn giúp máy đáp ứng yêu cầu điều khiển các chuyển động trong quá trình gia công ống có đường kính lớn.

🛢️ HỆ THỐNG THỦY LỰC ỔN ĐỊNH – ÁP SUẤT ĐẾN 16MPA

DW-75CNC được trang bị hệ thống thủy lực với bình chứa dầu 45L và áp suất tối đa 16MPa.

💧 Áp suất dầu được duy trì ổn định trong quá trình vận hành, hỗ trợ các cơ cấu thủy lực hoạt động đồng bộ trong chu trình uốn.

Hệ thống điều khiển thủy lực sử dụng van điện tử Nhật Bản, kết hợp cùng hệ thống CNC để kiểm soát hoạt động của máy.

🧊 TẢN NHIỆT HỆ THỐNG ĐIỆN – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

Hệ thống điều khiển điện tử được trang bị quạt tản nhiệt tự động, giúp hỗ trợ kiểm soát nhiệt trong quá trình máy hoạt động.

❄️ Khi cần thiết, máy có thể lựa chọn thêm điều hòa không khí CNC, nhằm hỗ trợ duy trì điều kiện làm việc phù hợp cho hệ thống điều khiển điện tử.

Đây là cấu hình hướng đến việc duy trì sự ổn định của hệ thống điều khiển trong quá trình vận hành liên tục.

🔧 KẸP PHÔI LIÊN TỤC – HỖ TRỢ QUÁ TRÌNH TẠO HÌNH

Máy được trang bị vòi phun kẹp có thể liên tục đi vào khu vực hoạt động để thực hiện chức năng kẹp phôi.

Bên cạnh đó, tấm đệm chống nhăn được trang bị để hỗ trợ quá trình tạo hình ống.

Máy cũng có chức năng thoát ra khỏi chương trình, giúp người vận hành chủ động hơn khi thực hiện hoặc điều chỉnh quá trình gia công.

🏗️ KHUNG MÁY THÉP DÀY – CHẮC KHỎE, HẠN CHẾ RUNG LẮC

Đối với máy uốn ống cỡ lớn, độ cứng vững của khung máy đóng vai trò quan trọng trong quá trình vận hành.

DW-75CNC sử dụng khung thép dày, được sản xuất trên dây chuyền tự động, hướng đến độ chính xác và độ chắc chắn cao.

💪 Kết cấu chắc khỏe giúp máy duy trì sự ổn định khi gia công.

🔇 Thiết kế máy hướng đến khả năng giảm tiếng ồn so với một số dòng máy nhập khẩu khác.

🏗️ Theo thông tin sản phẩm, máy không cần đổ bê tông vào chân máy để giữ ổn định.

Với trọng lượng lên đến 4000kg, DW-75CNC có nền tảng kết cấu phù hợp với nhóm máy uốn ống đường kính lớn.

📋 THÔNG SỐ KỸ THUẬT MÁY UỐN ỐNG ERMAK DW-75CNC

Thông số	Giá trị
Model	ERMAK DW-75CNC-2A-1S / DW-75CNC-2A-2S / DW75CNC-3A-1S / DW-75CNC-3A-2S
Khả năng uốn tối đa ống carbon	Ø75 × 5mm
Khả năng uốn tối đa ống inox	Ø62 × 3,0mm
Chiều dài lõi	2850mm
Chiều dài ống	2800mm
Bán kính uốn	R350mm
Góc uốn	190°
Độ chính xác uốn	±0,1°
Tốc độ uốn góc	55°/giây
Tốc độ xoay trục khuỷu	160°/giây
Tốc độ đẩy ống	900mm/giây
Hệ thống điều khiển	CNC Control (Nhật Bản)
Hệ thống điều khiển thủy lực	Van điện tử (Nhật Bản)
Bình chứa dầu	45L
Áp suất hệ thống	16MPa
Servo nạp nguyên liệu	2,0kW (Mitsubishi – Nhật Bản)
Servo trục uốn góc	1,5kW (Mitsubishi – Nhật Bản)
Servo trục khuỷu	7,5kW (Mitsubishi – Nhật Bản)
Độ chính xác nạp nguyên liệu	±0,1mm
Kích thước máy	4800 × 1350 × 1250mm
Trọng lượng máy	4000kg

📞 ERMAK DW-75CNC – GIẢI PHÁP UỐN ỐNG CỠ LỚN CHO SẢN XUẤT

Với khả năng uốn ống carbon Ø75 × 5mm, ống inox Ø62 × 3,0mm, kết hợp CNC Control, servo Mitsubishi, thủy lực 16MPa và kết cấu thép dày, ERMAK DW-75CNC hướng đến những yêu cầu gia công ống cỡ lớn cần tốc độ, độ chính xác và sự ổn định.

📞 Liên hệ ngay để được tư vấn cấu hình ERMAK DW-75CNC phù hợp với đường kính ống, vật liệu, bán kính uốn và nhu cầu sản xuất thực tế của doanh nghiệp.
