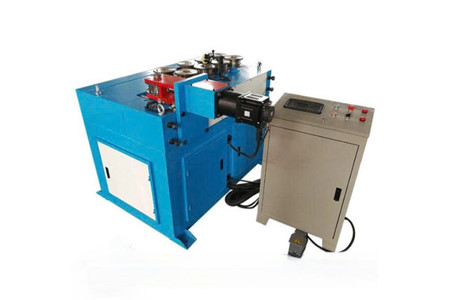

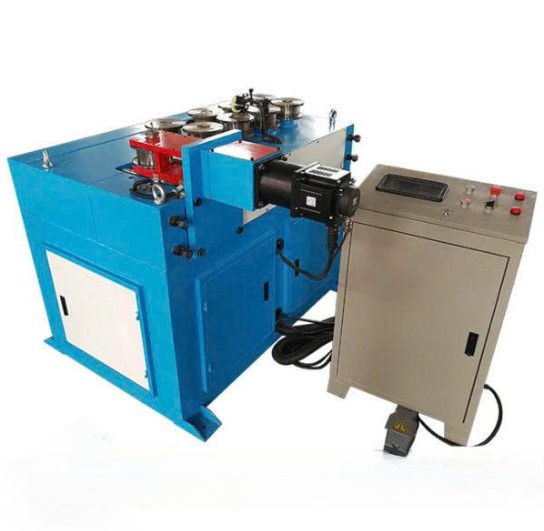

Máy uốn vòng tự động 9 lô không móp ống hộp GY-50 NC

MÁY UỐN VÒNG TỰ ĐỘNG 9 LÔ GY-50 NC – UỐN ỐNG HỘP HẠN CHẾ MÓP, TẠO VÒNG 360°

9 lô tạo hình – uốn 360° – tốc độ 200–300mm/s – thiết kế cho nhu cầu uốn vòng ống kim loại.

Khi uốn ống hộp hoặc ống kim loại thành vòng, điều khó không chỉ nằm ở khả năng tạo bán kính mà còn là giữ hình dạng ống trong suốt quá trình uốn.

Máy uốn vòng tự động 9 lô GY-50 NC được thiết kế với hệ thống 9 lô, hỗ trợ quá trình dẫn hướng và tạo hình ống, hướng đến khả năng uốn vòng hạn chế móp ống hộp.

Máy có khả năng uốn 360°, tốc độ uốn 200–300mm/s, phù hợp với ống inox tối đa Ø40×2mm và ống sắt tối đa Ø50×2,5mm.

9 LÔ – TĂNG KHẢ NĂNG GIỮ HÌNH DẠNG ỐNG

⚙️ Hệ thống 9 lô tạo thành nhiều điểm dẫn hướng trong quá trình đưa ống qua máy.

Với cấu hình này, ống được dẫn và tạo hình qua nhiều vị trí thay vì tập trung lực tại một điểm. Đây là yếu tố quan trọng đối với những yêu cầu uốn vòng cần hạn chế biến dạng, móp ống trong quá trình gia công.

Đặc biệt, máy được định hướng cho nhu cầu uốn ống hộp không móp, phù hợp với các chi tiết cần giữ hình dạng tiết diện sau khi uốn.

UỐN 360° – TẠO VÒNG LIÊN TỤC

🔄 GY-50 NC có khả năng uốn với góc 360°, cho phép tạo thành vòng tròn hoàn chỉnh theo yêu cầu gia công.

Khả năng tạo hình 360° giúp máy phù hợp với những sản phẩm cần tạo vòng khép kín hoặc các chi tiết dạng vòng trong sản xuất cơ khí.

XỬ LÝ ỐNG INOX VÀ ỐNG SẮT ĐẾN 2,5MM

🔧 Máy đáp ứng hai nhóm vật liệu với kích thước tối đa:

🔹 Ống inox: Ø40×2mm.

🔹 Ống sắt: Ø50×2,5mm.

Nhờ đó, GY-50 NC có thể đáp ứng các nhu cầu uốn vòng từ ống kim loại với kích thước và độ dày khác nhau.

BÁN KÍNH UỐN TỐI THIỂU = 10–15 LẦN ĐƯỜNG KÍNH ỐNG

📐 Bán kính uốn tối thiểu của máy được xác định theo công thức đường kính ống × 10–15 lần.

Thông số này giúp người vận hành có cơ sở tính toán bán kính vòng trước khi đưa vật liệu vào gia công, từ đó xác định khả năng đáp ứng của máy đối với từng yêu cầu cụ thể.

TỐC ĐỘ UỐN 200–300MM/S – 60 RPM

🚀 Máy đạt tốc độ uốn 200–300mm/s và tốc độ quay 60 vòng/phút.

Kết hợp với hệ thống 9 lô, tốc độ này giúp quá trình đưa ống qua cơ cấu tạo hình diễn ra nhanh chóng, phù hợp với nhu cầu gia công vòng trong môi trường sản xuất.

SERVO 1,5KW – CÔNG SUẤT MÁY 4KW

⚡ Máy được trang bị động cơ servo 1,5kW, trong khi công suất máy là 4kW.

Cấu hình servo hỗ trợ quá trình điều khiển chuyển động, kết hợp với hệ thống truyền động của máy để thực hiện quá trình uốn theo yêu cầu.

KẾT CẤU 850KG – KÍCH THƯỚC GỌN

🏭 GY-50 NC có trọng lượng 850kg, kích thước máy theo thông số cung cấp là 1500×100×1200mm.

Với kết cấu máy 850kg, thiết bị phù hợp cho việc bố trí trong môi trường xưởng cơ khí và các khu vực sản xuất chuyên dụng.

THÔNG SỐ KỸ THUẬT

Thông số	GY-50 NC
Model	GY-50 NC
Số lượng lô	9 lô
Đường kính ống inox tối đa	Ø40×2mm
Đường kính ống sắt tối đa	Ø50×2,5mm
Góc uốn	360°
Bán kính uốn tối thiểu	Đường kính ống × 10–15 lần
Tốc độ uốn	200–300mm/s
Tốc độ quay	60 rpm
Động cơ servo	1,5kW
Công suất máy	4kW
Trọng lượng máy	850kg
Kích thước máy	1500×100×1200mm

GIẢI PHÁP UỐN VÒNG CHO ỐNG HỘP VÀ ỐNG KIM LOẠI

🎯 Nếu yêu cầu của xưởng là uốn vòng 360°, hạn chế móp ống và duy trì hình dạng ống trong quá trình tạo hình, cấu hình 9 lô của GY-50 NC là lựa chọn phù hợp để xem xét.

Máy kết hợp 9 lô tạo hình, servo 1,5kW, tốc độ uốn 200–300mm/s và khả năng xử lý ống inox, ống sắt theo kích thước nêu trên.

📞 Bạn đang cần uốn ống hộp kích thước bao nhiêu? Hãy gửi tiết diện ống, độ dày và bán kính vòng mong muốn để được tư vấn cấu hình máy phù hợp.
