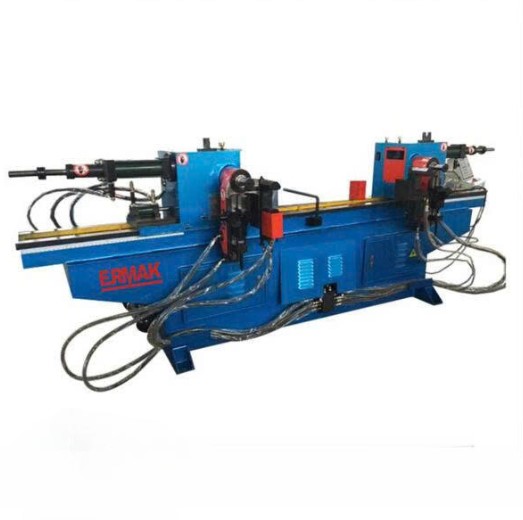

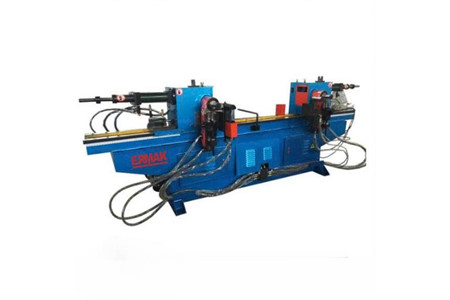

Máy uốn đối xứng hai đầu ERMAK SW 38A/SW 50A

MÁY UỐN ĐỐI XỨNG HAI ĐẦU ERMAK SW 38A / SW 50A – UỐN ĐỒNG THỜI 2 ỐNG, TẠO HÌNH 3D LINH HOẠT

Bạn đang cần một giải pháp uốn ống nhanh, đồng đều và phù hợp với các chi tiết có cấu trúc đối xứng?

ERMAK SW 38A / SW 50A được thiết kế theo dạng máy uốn đối xứng hai đầu, cho phép uốn hai ống cùng lúc, kết hợp khả năng xoay góc 90° để thực hiện các dạng uốn ống ba chiều. Đây là lựa chọn phù hợp cho những dây chuyền cần tăng năng suất nhưng vẫn kiểm soát tốt độ đồng đều giữa các chi tiết.

UỐN ĐỐI XỨNG HAI ĐẦU – XỬ LÝ 2 ỐNG CÙNG LÚC

⚙️ Điểm nổi bật của dòng SW 38A / SW 50A nằm ở khả năng uốn cong hai ống đồng thời.

Thay vì phải xử lý từng ống riêng lẻ, máy có thể thực hiện uốn đồng thời cho các sản phẩm có kết cấu đối xứng. Điều này giúp rút ngắn thời gian thao tác và đặc biệt phù hợp với các chi tiết cần sự tương đồng giữa hai bên.

SW 38A đáp ứng khả năng uốn tối đa Φ38 × 2mm, trong khi SW 50A nâng khả năng xử lý lên Φ50 × 2mm.

TẠO HÌNH 3D – XOAY GÓC 90° ĐỂ MỞ RỘNG KHẢ NĂNG UỐN

🔄 Không chỉ uốn theo một mặt phẳng, máy còn có thể xoay góc 90° để thực hiện các dạng uốn ống có hình dạng ba chiều.

Khả năng này giúp doanh nghiệp linh hoạt hơn khi gia công những chi tiết có nhiều hướng uốn, hạn chế việc phải sử dụng thêm nhiều công đoạn hoặc thiết bị hỗ trợ khác.

ĐIỀU KHIỂN MÁY VI TÍNH – THAO TÁC THUẬN TIỆN

🖥️ Hệ thống điều khiển máy vi tính giúp quá trình vận hành thuận tiện hơn, đồng thời hỗ trợ thiết lập thông số uốn linh hoạt theo từng loại sản phẩm.

Hệ thống điều khiển NC kết hợp với van điện từ trong hệ thống thủy lực giúp máy vận hành theo chương trình đã thiết lập, phù hợp với nhu cầu gia công lặp lại.

KHUNG MÁY HÀN VỮNG CHẮC – HỆ THỐNG THỦY LỰC NHẬP KHẨU

🏗️ Thân máy được hàn chắc chắn, sau đó lắp ráp các bộ phận cơ khí cùng hệ thống thủy lực và van điều khiển điện tử nhập khẩu.

Kết cấu này tạo nền tảng ổn định cho quá trình uốn, đặc biệt khi máy phải làm việc liên tục với các chi tiết có yêu cầu về độ đồng đều.

HỆ THỐNG LÀM MÁT THỦY LỰC – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

❄️ Máy được trang bị hệ thống làm mát thủy lực, giúp kiểm soát nhiệt độ trong quá trình vận hành.

Nhờ đó, thiết bị được thiết kế để duy trì hoạt động ổn định trong thời gian dài, kể cả khi làm việc trong điều kiện nhiệt độ cao.

HAI MODEL – DỄ LỰA CHỌN THEO KÍCH THƯỚC ỐNG

📌 ERMAK SW 38A và SW 50A được xây dựng trên cùng nguyên lý uốn đối xứng nhưng có khả năng xử lý ống khác nhau.

SW 38A phù hợp với ống tối đa Φ38 × 2mm, trong khi SW 50A đáp ứng đến Φ50 × 2mm. Khoảng cách hiệu quả tối đa của trung tâm trục gá cũng được mở rộng từ 140–1200mm trên SW 38A lên 170–2000mm trên SW 50A.

THÔNG SỐ KỸ THUẬT

Thông số	Đơn vị	SW 38A	SW 50A
Khả năng uốn tối đa	mm	Φ38 × 2	Φ50 × 2
Bán kính uốn tối đa (1)	mm	200	200
Bán kính uốn tối thiểu (2)	mm	38	38
Độ uốn tối đa	Trình độ	90	/
Khoảng cách hiệu quả tối đa của trung tâm trục gá (3)	mm	140–1200	170–2000
Hệ thống điều khiển	/	Kiểm soát NC	/
Động cơ điện	Hp	5,5	7,5
Tối đa áp lực nước	Mpa	12	12
Điều khiển hệ thống thủy lực	/	Van điện từ	/
Dung tích thùng dầu	L	150	250
Kích thước máy	mm	2700 × 600 × 1000	3000 × 700 × 1030
Trọng lượng máy	Kilôgam	900	1500

ỨNG DỤNG PHÙ HỢP CHO SẢN PHẨM UỐN ĐỐI XỨNG

🔧 Với khả năng uốn hai ống cùng lúc và tạo hình theo nhiều hướng, ERMAK SW 38A / SW 50A phù hợp với các sản phẩm cần cấu trúc đối xứng, đồng thời đáp ứng những chi tiết yêu cầu tạo hình không gian ba chiều.

Máy đặc biệt đáng chú ý khi doanh nghiệp muốn giảm thời gian xử lý từng chi tiết và nâng cao tính đồng đều giữa các sản phẩm được gia công theo cặp.

ERMAK SW 38A / SW 50A – TĂNG NĂNG SUẤT CHO QUY TRÌNH UỐN ỐNG ĐỐI XỨNG

⚡ Uốn đồng thời 2 ống – điều khiển NC – xoay 90° tạo hình 3D – hệ thống thủy lực làm mát – hai lựa chọn công suất SW 38A và SW 50A.

Nếu bạn đang tìm một dòng máy chuyên cho uốn ống đối xứng hai đầu, hãy liên hệ để được tư vấn model phù hợp với đường kính ống, độ dày vật liệu và kích thước sản phẩm thực tế.

LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ ERMAK SW 38A / SW 50A!
